Методика поверки «ГСОЕИ. Детекторы газа беспроводные TX6355 Sentro» (МП-229/10-2020)

СОГЛАСОВАНО: >рводителя ЛОЕИ МАШ ТЕСТ»

/ ЗТапшинов В.А.

/?/

5# октября 2020 г.

Государственная система обеспечения единства измерений

Детекторы газа беспроводные ТХ6355 Sentro

МЕТОДИКА ПОВЕРКИ

МП-229/10-2020

г. Чехов, 2020 г.

Настоящая методика распространяется на Детекторы газа беспроводные ТХ6355 Sentro (далее по тексту - детекторы) производства «Trolex Limited». Великобритания и устанавливает методику их первичной и периодической поверки.

Интервал между поверками -1 год.

• 1.1. При проведении поверки должны быть выполнены операции, указанные в таблице

1.

Таблица 1 - Операции поверки.

* - после ремонта, связанного с заменой чувствительного элемента (сенсора), детек-торы подлежат поверке в объеме операций первичной поверки.___________________________

• 1.2. Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2.1. При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к сред-

ству, основные метрологические и технические характеристики______________

Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под дав

лением

Поверочный нулевой газ (ПНГ) - воздух марки А или Б по ТУ 6-21-5-82 в бал-лоне под давлением;___________________________________________________

Стандартные образцы состава газовых смесей ГСО в баллонах под давлением (характеристики приведены в Приложении А)

• 1) Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой погрешности поверяемого детектора, должно быть не более 1/3.

• 2) все средства поверки, кроме отмеченных в таблице 2 знаком «*», должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением -действующие паспорта;

• 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

• 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией.

• 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.3 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным Госгортехнадзором России от 25.03.2014 №116.

• 3.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

• 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации.

Условия поверки

• - температура окружающей среды, °C

• - относительная влажность окружающей среды, %

• - атмосферное давление, кПа

мм рт.ст.

• 5.1 Выполнить мероприятия по обеспечению условий безопасности.

• 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

• 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

• 5.4 Выдержать поверяемый детектор и средства поверки при температуре поверки в течение не менее 2 ч.

• 5.5 Подготовить поверяемый детектор и средства поверки к работе в соответствии с эксплуатационной документацией.

• 6.1 Внешний осмотр

• 6.1.1 При внешнем осмотре устанавливают соответствие детектора следующим требованиям:

• - соответствие комплектности требованиям эксплуатационной документации;

• - соответствие маркировки требованиям эксплуатационной документации;

• - детектор не должен иметь повреждений, влияющих на работоспособность.

• 6.1.2 Детектор считают прошедшим внешний осмотр с положительным результатом, если он соответствует указанным выше требованиям.

• 6.2 Опробование

• 6.2.1 При опробовании проверяют общее функционирование детектора, для чего включают детектор. После включения на дисплее появляется заставка запуска. Через тридцать секунд отображается главный экран и детектор переходит в режим измерения.

• 6.2.2 Результат опробования считают положительным, если:

• - во время тестирования отсутствуют сообщения об отказах;

• - после окончания времени прогрева детектор переходит в режим измерений;

• - органы управления функционируют.

6.3 Подтверждение соответствия программного обеспечения

Для проверки соответствия программного обеспечения (ПО) выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО детектора путем сравнения номера версии (идентификационного номера) ПО, отображаемого на дисплее при включении детектора и (или) по запросу пользователя через Главное меню прибора в следующей последовательности: нажать и удерживать левую кнопку для вызова главного меню —> СогшпТгас —> Firmware Versions

• - сравнивают полученные данные с идентификационными данными указанными в таблице 3.

6.3.1 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 6.4 Определение метрологических характеристик

• 6.4.1 Определение погрешности детектора

Определение погрешности детектора проводят в следующем порядке

• 1) Собирают схему проведения поверки, приведенную в Приложении В.

• 2) На вход детектора через адаптер подают ГС (таблицы А.1. приложения А, соответственно определяемому компоненту и диапазону измерений) с расходом (400±100) см³/мин в последовательности -№ 1-2-3-2-1-3;

Время подачи каждой ГС не менее утроенного времени установления показания, время подачи контролируют через секундомер.

• 3) Фиксируют значение, отображаемое на дисплее детектора;

• 4) Значение приведенной к верхнему значению диапазона измерений погрешности (yi, %) детектора, рассчитывают по формуле:

у,- = Цг— ■ 100%                 (1)

МП-229/10-2020 где С, - установившиеся показания на дисплее детектора в i-ой точке поверки, объемная доля, % (млн’¹), % НКПР;

Cf - действительное значение содержания определяемого компонента в i-й ГС, объемная доля, % (млн'¹), % НКПР;

Св - верхнее значение диапазона измерений, объемная доля, % (млн’¹), % НКПР.

Результат определения приведённой к верхнему значению диапазона измерений погрешности детектора считают положительным, если полученные значения погрешности во всех точках поверки не превышает пределов, указанных в таблице В.1 Приложения В.

• 6.4.2 Определение времени установления показаний

Определение времени установления показаний допускается проводить одновременно с определением погрешности по п.п 6.4.1 при подаче ГС №1 и ГС №3 в следующем порядке:

• 1) Подать на вход детектора через адаптер ГС №3;

• 2) Зафиксировать установившееся значение показаний на дисплее детектора;

• 3) Рассчитать значение, равное 0,9 от показаний детектора, полученных в п.2);

• 4) Подать на детектор через адаптер ГС №1, дождаться установления показаний на дисплее детектора, затем, не подавая ГС на вход детектора продуть газовую линию ГС №3 в течение не менее 3 мин, подать ГС №3 на вход детектора и включить секундомер. Зафиксировать время достижения показаниями детектора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают положительными, если время установления показаний не превышает указанных в таблице В.1 Приложения В.

• 7.1 Результаты поверки оформляются протоколом, составленным в произвольной форме, и содержащее результаты по каждому пункту раздела 6 настоящей методики поверки.

• 7.2 При положительных результатах поверки детектор признается пригодным к применению. Сведения о положительных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на детектор выдается свидетельство о поверке в соответствии с действующим законодательством. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

• 7.3 При отрицательных результатах поверки детектор признается непригодным к применению. Сведения об отрицательных результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений, и на детектор выдается извещение о непригодности с указанием основных причин в соответствии с действующим законодательством.

Разработчик:

Руководитель ЛОЕИ

ООО «ПРОММАШ ТЕСТ»

Приложение А

Технические характеристики газовых смесей, используемых при поверке детекторов

Таблица А.1 - Технические характеристики ГС, используемых при поверке детекторов

Приложение Б

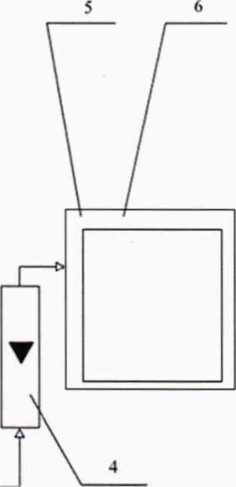

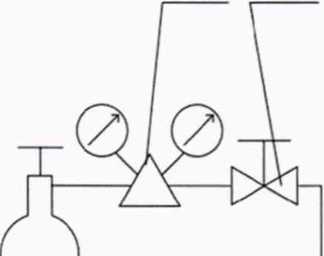

Схема подачи газовых смесей, при поверке детекторов

• 1 - источник ГС (баллон или генератор га- 4 - индикатор расхода (ротаметр);

зовых смесей, показано условно);              5 - адаптер;

• 2 - редуктор баллонный;                      6 - детектор.

• 3 - вентиль точной регулировки;

Рисунок Б.1 - Схема подачи ГС на детекторы

Приложение В

Метрологические характеристики

Таблица В.1 - Метрологические характеристики
