Комплексы измерительные микропроцессорные быстродействующие тензометрические «Динамика-3

МЕТОДИКА ПОВЕРКИ

А02.411709.016МП

2016 г.

СОДЕРЖАНИЕ

БЕЗОПАСНОСТИ

ПРИЛОЖЕНИЕ А

1 ОБЛАСТЬ ПРИМЕНЕНИЯ
  • 1.1 Настоящая методика устанавливает методы и средства первичной и периодической поверок СИ «Комплексы измерительные микропроцессорные быстродействующие тензометрические «Динамика-3» (далее - Комплекс).

Рекомендуемый интервал между поверками — 1 год.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящей методике использованы ссылки на следующие нормативные документы: ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности

ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ПОТ Р М-016-2001 Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (утвержден Приказом Минпромторга России № 1815 от 02 июля 2015 г.)

3 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении первичной и периодической поверок выполняют операции и применяют средства поверки, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

Номер пункта методики поверки

Наименование средства поверки; обозначение нормативного документа, регламентирующего технические требования, метрологические и основные технические характеристики средства поверки

1

Внешний осмотр

6.1

2

Опробование и идентификация программного обеспечения (ПО)

6.2

- Магазин сопротивления Р4831, диапазон сопротивлений от 0,021 до 111111,10 Ом, КТ 0,02/2-10'(номер СИ в Госреестре 6332-77)

3

Определение (контроль) метрологических характеристик

6.3

3.1

- измерение по схемам «одиночный тензорезистор» и «мост»

6.3.2

- Магазин сопротивления Р4831, диапазон сопротивлений от 0,021 до 111111,10 0м, КТ 0,02/2-10’(номер СИ в Госреестре 6332-77)

3.2

- измерение по схеме «датчик напряжения»

6.3.3

- Источник питания постоянного тока GPS-73030D, диапазон выходного напряжения постоянного тока 0 - 30 В, ПГ < (0,01% + 3 мВ) (номер СИ в Госреестре 55898-13)

3.2

- измерение по схеме «датчик тока»

6.3.4

- Источник питания постоянного тока GPS-73030D, диапазон выходного постоянного тока 0 - 3 А ПГ < (0,2 % + 3 мА)

(номер СИ в Госреестре 55898-13)

Примечания:

  • 1) Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

  • 2) Применяемые средства поверки должны иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 К проведению поверки допускают лиц, имеющих квалификацию инженера, опыт работы с радиоэлектронной аппаратурой не менее трех лет и аттестованных в качестве поверителей в установленном порядке, имеющих опыт работы с производственными ПЭВМ и 3 квалификационную группу допуска к работе с электроустановками напряжением до 1000 В (в соответствии с ПОТ Р М-016) и ознакомившихся с технической документацией на средства поверки и настоящей методикой поверки.

  • 4.2 При поверке соблюдают правила техники безопасности при работе с электронными приборами в соответствии с ЭД на них, а так же требования ГОСТ 12.3.019 и ГОСТ 12.2.091.

  • 4.3 ОБОРУДОВАНИЕ ДОЛЖНО БЫТЬ НАДЕЖНО ЗАЗЕМЛЕНО!

5 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

6.1 Внешний осмотр
  • 6.1.1 При внешнем осмотре проверяют комплектность на соответствие ЭД.

  • 6.1.2 Поверхности деталей и узлов оборудования проверяют на отсутствие вмятин, царапин, коррозионных повреждений электрических разъемов и изоляции соединительных кабелей и других дефектов, влияющих на функционирование Комплекса и его метрологических характеристик.

  • 6.1.3 Проверяют целостность пломбировки и изоляции соединительных кабелей.

  • 6.1.4 Проверяют надежность кабельных соединений. Проверяют наличие и надежность защитного заземления.

6.2 Опробование и идентификация программного обеспечения (ПО)
  • 6.2.1 Опробование проводят на подготовленном к работе Комплексе и выполняют путем включения электропитания измерительного блока Комплекса и подключенной к нему ПЭВМ.

  • 6.2.2 Подготовку Комплекса к работе выполняют в соответствии с документом А02.411709.016РЭ «Комплексы измерительные микропроцессорные быстродействующие тензометрические «Динамика-3». Руководство по эксплуатации».

  • 6.2.3 На ПЭВМ запускают ПО Комплекса и проводят его идентификацию. Идентификационные данные ПО Комплекса должны соответствовать данным, приведенным в таблице 2.

Таблица 2

Идентификационное наименование ПО

Номер версии (идентификационный номер ПО)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ftsystem.exe

1.0

F6707BD1

CRC32

  • 6.2.4 К входному разъему 1-го канала измерительного блока Комплекса в качестве датчика с выходом по сопротивлению подключают магазин сопротивлений Р4831 (далее -МС) по схеме «одиночный тензорезистор» (рисунок 1) и устанавливают на нем сопротивление 200 Ом.

Рисунок 1 - Схема подключения датчиков датчиков с выходом по сопротивлению

для измерений по схеме «одиночный тензорезистор»

  • 6.2.4.1 В ПО Комплекса выбирают режим «одиночный тензорезистор» и запускают на выполнение процедуру «Установка нуля». Считывают показания Комплекса.

  • 6.2.4.2 Последовательно подключают МС к входным разъемам других каналов измерительного блока Комплекса и выполняют операцию 6.2.4.1 для каждого измерительного канала.

  • 6.2.4.3 Результаты опробования считают положительными, если показания по всем измерительным каналам находятся в диапазоне от 199,8 до 200,2 Ом.

6.3 Определение (контроль) метрологических характеристик
  • 6.3.1 Включают электропитание измерительного блока Комплекса и подключенной к нему ПЭВМ. На ПЭВМ запускают ПО Комплекса.

  • 6.3.2 Определение диапазона измерений и основной допускаемой приведенной погрешности измерения изменения сопротивления на выходе датчиков (тензодатчиков и термопреобразователей сопротивления), подключаемых по схемам «одиночный тензорезистор» и «мост».

    • 6.3.2.1 К входному разъему 1-го канала измерительного блока Комплекса в качестве датчика с выходом по сопротивлению подключают МС по схеме «одиночный тензорезистор» (рисунок 1) и устанавливают на нем сопротивление 10 Ом. В ПО Комплекса выбирают режим «одиночный тензорезистор».

    • 6.3.2.2 В ПО Комплекса выбирают диапазон измерения изменения сопротивления ±3 Ом и запускают процедуру «Установка нуля». Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.3 На МС уменьшают сопротивление на 3 Ом от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.4 На МС повышают сопротивление на 3 Ом от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.5 На МС устанавливают сопротивление 500 Ом.

    • 6.3.2.6 В ПО Комплекса выбирают диапазон измерения изменения сопротивления ±3 Ом и запускают процедуру «Установка нуля». Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.7 Выполняют операции 6.3.2.3 — 6.3.2.4.

    • 6.3.2.8 В ПО Комплекса выбирают диапазон измерения изменения сопротивления ±12 Ом и запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.9 На МС уменьшают сопротивление на 10 Ом от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.10 На МС повышают сопротивление на 10 Ом от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.1).

    • 6.3.2.11 На МС устанавливают сопротивление 1000 Ом.

    • 6.3.2.12 Выполняют операции 6.3.2.6 — 6.3.2.10.

    • 6.3.2.13 Последовательно подключают МС к входным разъемам других каналов измерительного блока Комплекса и выполняют операции 6.3.2.1 — 6.3.2.12 для всех остальных измерительных каналов.

    • 6.3.2.14 Максимальная приведенная погрешность измерений изменения сопротивления по всем измерительным каналам не должна превышать ±0,1 %.

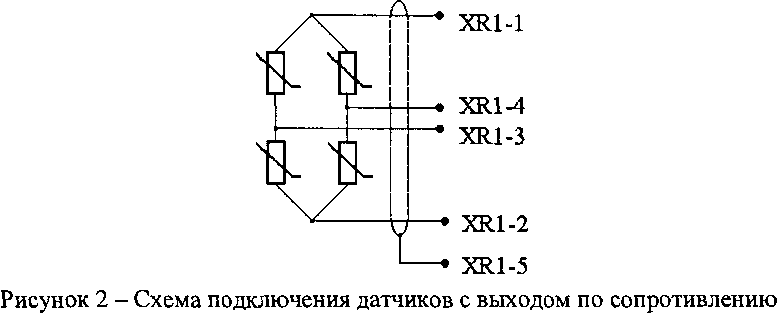

    • 6.3.2.15 К входному разъему 1-го канала измерительного блока Комплекса в качестве датчиков с выходом по сопротивлению подключают 4 МС по схеме «мост» (рисунок 2) и устанавливают на каждом из них сопротивление 10 Ом. В ПО Комплекса выбирают режим «мост».

для измерений по схеме «мост»

  • 6.3.2.16 Выполняют операции 6.3.2.2 — 6.3.2.12. Результаты измерений и вычислений заносят в протокол (Приложение А, Таблица А.2).

  • 6.3.2.17 Максимальная приведенная погрешность измерений изменения сопротивления по всем измерительным каналам не должна превышать ±0,1 %.

  • 6.3.3 Определение минимального и максимального диапазонов измерения изменения напряжения и основной допускаемой приведенной погрешности измерения изменения напряжения на выходе датчиков, в том числе термоэлектрических преобразователей (термопар), подключаемых по схеме «датчик напряжения».

    • 6.3.3.1 К входному разъему 1-го канала измерительного блока Комплекса в качестве датчика с выходом по напряжению подключают источник питания постоянного тока GPS-73030D (далее - ИП) по схеме «датчик напряжения» (рисунок 3) и устанавливают на нем напряжение 10 В (ток 1мА). В ПО Комплекса выбирают режим «датчик напряжения».

-----•

J-----•

1------*

Рисунок 3 - Схема подключения датчиков с выходом по напряжению/току для измерений по схемам «датчик напряжения» и «датчик тока»

  • 6.3.3.2 В ПО Комплекса выбирают диапазон измерения изменения напряжения ±25 мВ и запускают процедуру «Установка нуля». Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.З).

  • 6.3.3.3 На ИП уменьшают напряжение на 25 мВ от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.З).

  • 6.3.3.4 На ИП повышают напряжение на 25 мВ от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.З).

  • 6.3.3.5 На ИП уменьшают напряжение на 8 В от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.З).

  • 6.3.3.6 На ИП повышают напряжение на 8 В от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.З).

  • 6.3.3.7 Последовательно подключают ИП к входным разъемам других каналов измерительного блока Комплекса и выполняют операции 6.3.3.2 — 6.3.3.6 для всех остальных измерительных каналов.

  • 6.3.3.8 Максимальная приведенная погрешность измерений изменения напряжения по всем измерительным каналам не должна превышать ±0,1 %.

6.3.4 Определение диапазона измерений и основной допускаемой приведенной погрешности измерения изменения силы электрического тока на выходе датчиков, подключаемых по схеме «датчик тока».

  • 6.3.4.1 К входному разъему 1-го канала измерительного блока Комплекса в качестве датчика с выходом по току подключают ИП по схеме «датчик тока» (рисунок 3) и устанавливают на нем ток 1 мА (напряжение 10 В). В ПО Комплекса выбирают режим «датчик тока».

  • 6.3.4.2 В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.4).

  • 6.3.4.3 На ИП повышают силу тока на 5 мА от начального значения. В ПО Комплекса запускают процедуру однократного измерения. Считывают показания Комплекса. Результаты измерений заносят в протокол (Приложение А, Таблица А.4).

  • 6.3.4.4 Выполняют операции 6.3.4.2 — 6.3.4.3 до силы электрического тока 20 мА.

  • 6.3.4.5 Последовательно подключают ИП к входным разъемам других каналов измерительного блока Комплекса и выполняют операции 6.3.4.2 — 6.3.4.4 для всех остальных измерительных каналов.

  • 6.3.4.6 Максимальная приведенная погрешность измерений изменения силы тока по всем измерительным каналам не должна превышать ±0,1 %.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1 Результаты поверки оформляют в соответствии с Порядком проведения поверки средств измерений, утвержденным Приказом Минпромторга России № 1815 от 02 июля 2015 г.

ка отдела ФГУП «СНИИМ»

_ К. В. Тукмачев

Приложение А

(обязательное) Протоколы испытаний

Таблица А.1- Результаты измерений сопротивления по схеме «одиночный тензорезистор»

№ измерительного канала

Номинальное сопротивление МС, Ом

Диапазон изменения сопротивления, Ом

Значение сопротивления МС (Rn). Ом

Измеренное значение сопротивления (Ri), Ом

Абсолютная погрешность

(Ari), Ом

1

2

3

4

5

6

1

10

±3

7

13

500

±3

497

503

±10

490

510

1000

±3

997

1003

±10

990

1010

...

Таблица А.2 - Результаты измерений сопротивления по схеме «мост»

№ измерительного канала

Номинальное сопротивление МС, Ом

Диапазон изменения сопротивления, Ом

Значение сопротивления МС (Rn). Ом

Измеренное значение сопротивления (Ri). Ом

Абсолютная погрешность (Ari). Ом

1

2

3

4

5

6

1

10

±3

7

13

500

±3

497

503

±10

490

510

1000

±3

997

1003

±10

990

1010

...

Таблица А.З - Результаты измерений напряжения по схеме «датчик напряжения»

№ измерительного канала

Диапазон изменения напряжения, В

Значение напряжения ИП, (UN), В

Измеренное значение напряжения (U0. в

Абсолютная погрешность (Aui), мВ

1

2

3

4

5

1

±0,025

9,075

10,000

10,025

±8

2,000

10,000

18,000

...

Таблица А.4 - Результаты измерений тока по схеме «датчик тока»

№ измерительного канала

Значение силы электрического тока ИП, (In). мА

Измеренное значение силы электрического тока (li). мА

Абсолютная погрешность

(Ап), мА

1

3

4

5

1

1

6

11

16

20

...
