Методика поверки «ГСИ. Ионозонды автоматизированные цифровые сетевые «ТОМИОН»» (РТ-МП-2554-441-2016)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

Ионозонды автоматизированные цифровые сетевые «ТОМИОН»

Методика поверки

РТ-МП-2554-441-2016

Москва 2016 г.

Настоящая методика распространяется на ионозонды автоматизированные цифровые сетевые «ТОМИОН», изготовленные ООО «ТОМИОН», г. Томск.

Интервал между поверками - 1 год.

• 1. ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

  • 2.2 При работе со средствами измерений и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих эксплуатационных документах.

• 3. СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки должно применяться следующее средства измерений:

Таблица 2

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих метрологические характеристики поверяемого средства измерений с требуемой точностью.

• 3.3 Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 4.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды: 25 ± 10 °C;

• - относительная влажность воздуха: 45...80%;

• - напряжение питающей сети - 220 В;

• - атмосферное давление: 86... 106,7 кПа.

• 4.2. Перед проведением поверки необходимо изучить эксплуатационную документацию используемых при проведении поверки средств измерений.

• 4.3. Все средства измерений, участвующие в поверке, следует включать за 30 минут до начала поверки с целью установки на них рабочего режима.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внешний осмотр

Провести визуальный контроль чистоты и целостности всех соединителей поверяемого СИ.

В случае обнаружения посторонних частиц провести чистку соединителей.

Проверить отсутствие механических повреждений, шумов внутри корпуса, обусловленных наличием незакрепленных деталей, следов коррозии металлических деталей и следов воздействия жидкостей или агрессивных паров, целостность лакокрасочных покрытий, сохранность маркировки и пломб.

Результаты выполнения операции считать положительными, если:

• - отсутствуют механические повреждения на соединителях и корпусе поверяемого СИ;

• - отсутствуют шумы внутри корпуса, обусловленные наличием незакрепленных деталей;

• - отсутствуют следы коррозии металлических деталей и следы воздействия жидкостей или агрессивных паров;

• - лакокрасочные покрытия не повреждены;

• - маркировка, наносимая на поверяемый ионозонд, разборчива;

• - пломбы не нарушены.

• 5.2 Опробование

Проверку работоспособности проводить в следующем порядке:

- на задней панели вычислительного комплекса (ВК) соединить кабелем высокой частоты выход OUT 3 со входами IN 3 и IN 4 посредством тройника (рисунок 1);

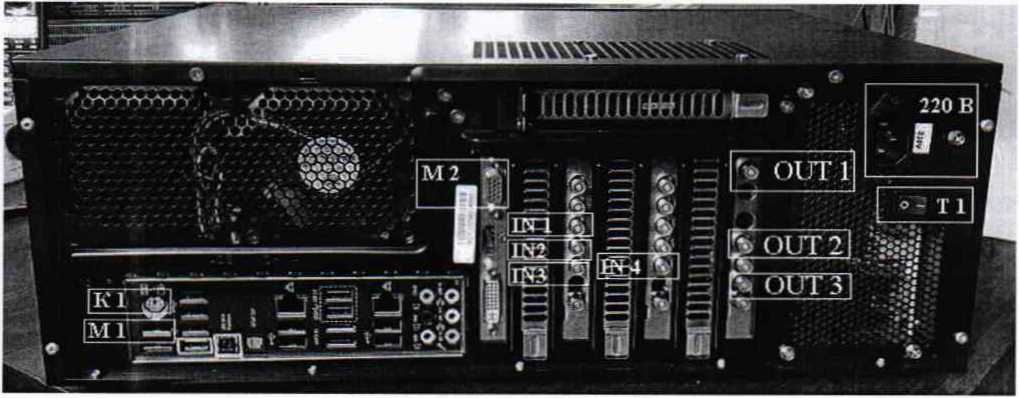

Рисунок 1 - Задняя панель ВК

• - подсоединить клавиатуру к разъему К I на задней панели ВК (рисунок I);

• - подсоединить мышь к разъему М 1 на задней панели ВК (рисунок 1);

• - подсоединить монитор к разъему М 2 на задней панели ВК (рисунок 1);

• - подключить кабель питающего напряжения к разъему 220 В на задней панели ВК (рисунок 1);

• - включить тумблер Т 1 на задней панели ВК в положение I (рисунок 1);

• - включить ВК, нажав кнопку К 2 на передней панели ВК (рисунок 2).

После загрузки ВК на рабочем столе запустить программу Test.exe. На экране монитора появиться окно с названием «Программа испытаний ионозонда ТОМИОН» (далее -

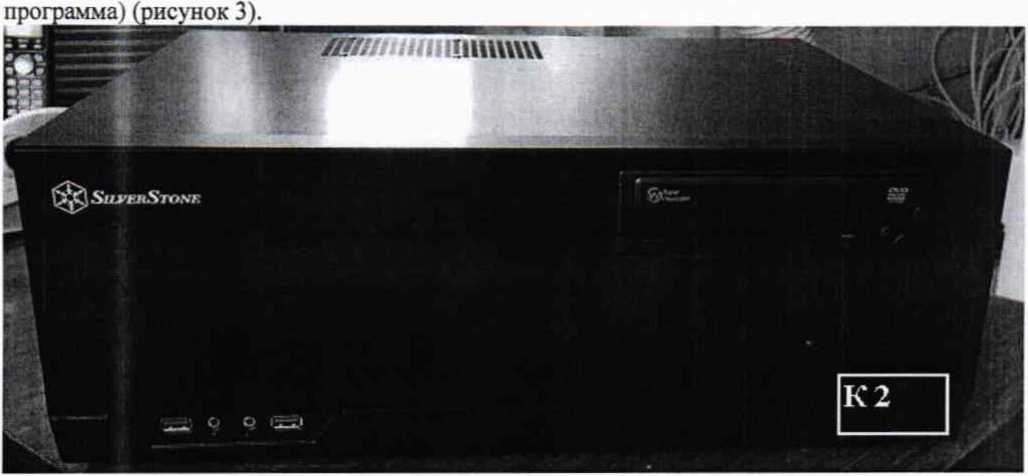

Рисунок 2 - Передняя панель ВК

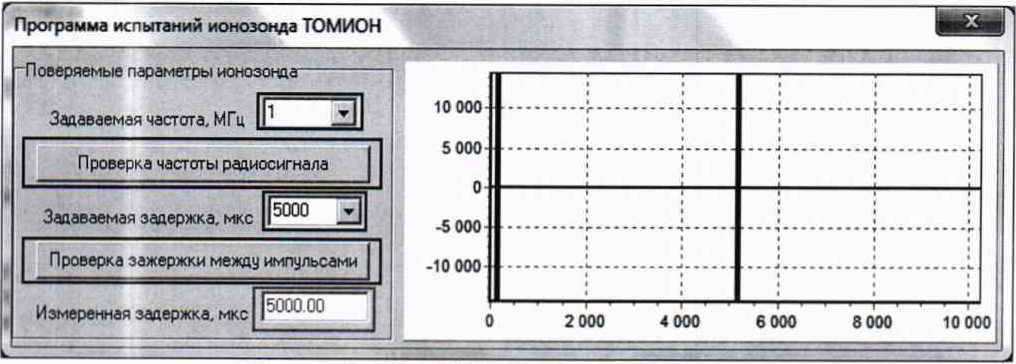

Рисунок 3 - Интерфейс программы «Test.exe»

Результаты испытаний считать положительными, если описанная процедура выполняется.

• 5.3 Определение диапазона и абсолютной погрешности измерений времени задержки зондирующего импульса

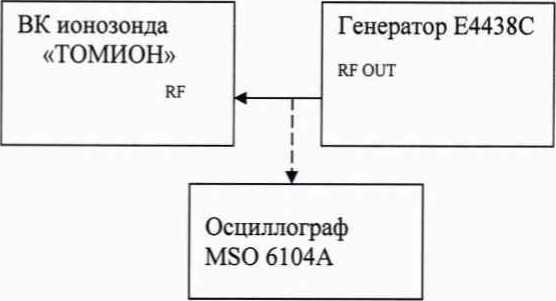

После проведения опробования выполнить соединение в соответствии со схемой 1

Сформировать на генераторе Е4438С импульсный сигнал с частотой модуляции 1 МГц, задержкой 500 мкс, подать на вход ионозонда «ТОМИОН».

В окне программы нажать кнопку «Проверка задержки между импульсами».

Через несколько секунд в окне программы с правой стороны появится график в виде двух импульсов, первый импульс синего цвета, а второй - красного (рисунок 3).

Значение измеренной задержки, которое отобразится в окне программы в боксе выделенным зеленым цветом, занести в таблицу 3.

Отсоединить сигнальный кабель от ионозонда и подать на вход осциллографа.

Провести измерение задержки осциллографом MSO 6104А.

Измеренное значение задержки импульсного сигнала занести в таблицу 3.

Таблица Ц- Проверка времени задержки радиоимпульса

Вычислить абсолютную погрешность по формуле 1:

At = tj-to         (1)

где.

At -абсолютная погрешность измерений времени задержки радиоимпульса tj - время задержки радиоимпульса, выполненное ионозондом, to - время задержки радиоимпульса, выполненное осциллографом.

Результаты поверки считать положительными, если значения абсолютной погрешности измерений времени задержки радиоимпульса находятся в пределах ±12 мкс.

• 5.4 Определение диапазона и абсолютной погрешности воспроизведения частоты радиоимпульса

На задней панели ВК соединить кабелями высокой частоты выход OUT 2 (рисунок 1) со входом частотомера.

Включить частотомер и перевести его в режим измерения частоты.

В окне программы выбрать частоту 0,5 МГц в боксе «Задаваемая частота», обозначенного на рисунке 3.

В окне программы нажать кнопку «Проверка частоты радиосигнала», обозначенную на рисунке 3.

На частотомере зафиксировать результат измерений.

Повторить операции для частот в соответствии с таблицей 4.

Результаты занести в таблицу 4.

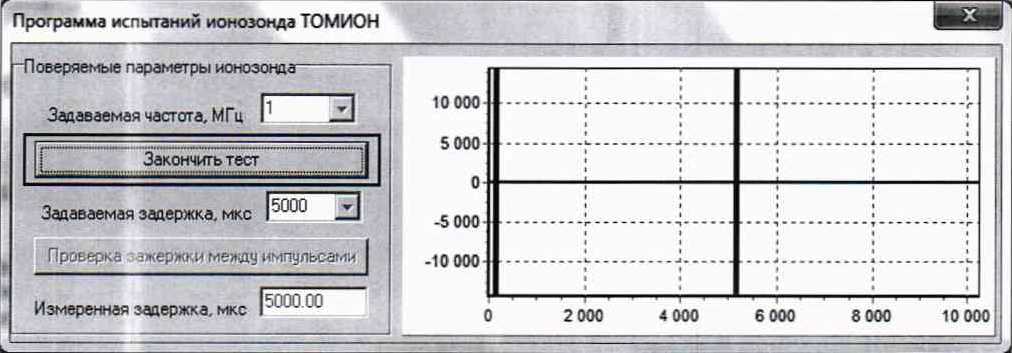

Рисунок 4 - Интерфейс программы «Test.exe»

Таблица 4 - Проверка частоты радиоимпульса

Результаты поверки считать положительными, если значения абсолютной погрешности измерений частоты радиоимпульса находятся в пределах ±5 кГц.

6 Оформление результатов поверки

• 6.1 При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015. Знак поверки наносится на свидетельство о поверке.

• 6.2 При отрицательных результатах поверки оформляют извещение о непригодности установленного образца. Результаты предыдущей поверки аннулируются (аннулируется свидетельство о поверке).

Заместитель

начальника лаборатории № 441 ФБУ «Ростест - Москва»
