Федеральное государственное унитарное предприятие

«ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

           (ФГУП «ВНИИМС»)

УТВЕРЖДАЮ

Заместитель директора по производственной

.В. Иванникова

2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

ИСТОЧНИКИ ПИТАНИЯ СЕРИИ АС6800

МЕТОДИКА ПОВЕРКИ

0,4741-16

г. Москва 2016

ВВЕДЕНИЕ

Настоящая методика устанавливает методы и средства первичной и периодических поверок источников питания серии АС6800, изготавливаемые фирмой «Keysight Technologies International Japan, Ltd.», Япония.

Источники питания серии АС6800 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного и переменного тока.

Межповерочный интервал - 2 года.

Допускается проведение первичной поверки источников при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка источников в случае их использования для измерений (воспроизведения) меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1  При поверке выполняются операции, указанные в таблице 1.

  • 1.2  При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр

7.2

Да

Да

2. Проверка сопротивления изоляции

7.3

Да

Нет

3. Опробование

7.4

Да

Да

4. Определение пределов допускаемой абсолютной погрешности воспроизведения и измерения напряжения переменного и постоянного тока

7.5

Да

Да

5. Определение пределов допускаемой абсолютной погрешности установки частоты выходного напряжения

7.6

Да

Да

6. Определение нестабильности выходного напряжения при изменении тока нагрузки

7.7

Да

Да

7. Определение пределов допускаемой абсолютной погрешности измерения силы переменного и постоянного тока

7.8

Да

Да

8. Определение пределов допускаемой абсолютной погрешности измерения мощности переменного и постоянного тока

7.9

Да

Да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1  При проведении поверки должны применяться средства измерений, перечисленные в таблицах 2 и 3.

  • 2.2  Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

  • 2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Тип средства поверки

7.2; 7.4

Визуально

7.3

Мегаомметр М4100/3. Выходное напряжение 500 В. Диапазон измерений сопротивления изоляции от 0 до 100 МОм. Кл. т. 1,0.

Секундомер СОСпр-1-2. Диапазон измерений от 0 до 60 мин. Абсолютная погрешность ±0,1 с.

7.5-7.6

Мультиметр    3458А.     Пределы    измерений    напряжения

постоянного/переменного тока от 0,1 до 1000 В/ от 0,01 до 1000 В. Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного/переменного тока ±  (0,000010-иизм. +

0,0000001-Unp.) /± (0,0004-иизм.+ 0,00002-Unp.).

Диапазон измерений частоты напряжения переменного тока от 1 Гц до 10 МГц. Пределы допускаемой основной абсолютной погрешности измерения частоты ±0,000TFh3m-

7.7

Мультиметр    3458А.     Пределы    измерений    напряжения

постоянного/переменного тока от 0,1 до 1000 В/ от 0,01 до 1000 В. Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного/переменного тока ±  (0,000010-иизм. +

0,0000001-Unp.) / ± (0,0004-иизм.+ 0,00002-Unp.).

Нагрузка электронная постоянного/переменного тока АКИП-1320. Максимальное напряжение 300 В, максимальный ток 36 А, максимальная мощность 3600 Вт.

Лабораторный автотрансформатор (ЛАТР) «Штиль» TSGC2-30-B.

7.8-7.9

Мультиметр    3458А.     Пределы    измерений    напряжения

постоянного/переменного тока от 0,1 до 1000 В/ от 0,01 до 1000 В. Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного/переменного тока ±  (0,000010-иизм. +

0,0000001-Unp.) /± (0,0004-иизм.+ 0,00002-Unp.).

Шунт токовый АКИП-7501. Номинальные токи 20 мА; 0,2 А; 2 А; 20 А; 200 А. Вид тока: постоянный и переменный с частотой от 50 до 400 Гц. Номинальные сопротивления 10 Ом; 1 Ом; 0,1 Ом; 0,01 Ом; 0,001 Ом. Пределы допускаемой относительной погрешности шунта по сопротивлению на постоянном токе 0,01 % для токов 20 мА - 20 А, 0,02 % для тока 200 А. Пределы допускаемой относительной погрешности шунта по сопротивлению на переменном токе 0,1 %.

Нагрузка электронная постоянного/переменного тока АКИП-1320. Максимальное напряжение 300 В, максимальный ток 36 А, максимальная мощность 3600 Вт.

Лабораторный автотрансформатор (ЛАТР) «Штиль» TSGC2-30-B.

Таблица 3 - Вспомогательные средства поверки

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Температура

от 0 до 50 °C

± 1 °C

Термометр    ртутный    стеклянный

лабораторный ТЛ-4

Давление

от 80 до 106 кПа

± 200 Па

Барометр-анероид   метеорологический

БАММ-1

Измеряемая величина

Диапазон измерений

Класс точности, погрешность

Тип средства поверки

Влажность

от 10 до 100 %

± 1 %

Психрометр аспирационный М-3 4-М

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аттестованные в качестве поверителей согласно ПР 50.2.012-94.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия:

  • •   температура окружающего воздуха (23 ± 5) °C;

  • •    относительная влажность от 30 до 80 %;

  • •    атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

  • •    напряжение питания - в зависимости от модификации;

  • •    частота питающего напряжения (50,0 ± 0,5) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • 1.   Проверены документы, подтверждающие электрическую безопасность.

  • 2.   Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 3.   Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Метрологические характеристики, подлежащие определению.

Определению подлежат погрешности измерения, перечисленные в таблицах 4-9.

Модификация

Частота переменного тока, Гц

Диапазон воспроизведения выходного напряжения, В

Диапазон выходного тока, А

Максимальная выходная мощность, В А

Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока, В

Пределы допускаемой абсолютной погрешности установки частоты переменного тока, Гц

Нестабильность выходного напряжения при изменении тока нагрузки,В

АС6801А

от 40 до 500

от 1 до 135 /

от 2 до 270

5/2,5

500

В диапазоне от 13,5 до 135 В: ±0,003-Uk.

В диапазоне от 27 до 270 В: ±0,0025-Uk.

±0,0002F

В диапазоне от 80 до 135 В: ±0,15 2), ±0,5 3)

В диапазоне от 160 до 270 В:

±0,3 2),±1 3)

АС6802А

10/5

1000

АС6803А

20/10

2000

АС6804А

40/20

4000

Примечание: F - частота выходного напряжения;

Uk. - конечное значение диапазона воспроизведения напряжения; ** - в диапазоне выходного напряжения от 1 до 100 В и от 2 до 200 В.

  • 2) - в диапазоне частот от 40 до 100 Гц;

  • 3) - в диапазоне частот свыше 100 Гц.

Таблица 5 - Метрологические характеристики в режиме воспроизведения напряжения постоянного тока

Модификация

Диапазон воспроизведения выходного напряжения, В

Диапазон выходного тока, А п

Максимальная выходная мощность, В-А

Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В

АС6801А

от 1,4 до 190/

от 2,8 до 380

4/2

400

В диапазоне от 19 до 190 В: ±0,003-Uk.

В диапазоне от 38 до 380 В: ±0,0025-Uk.

АС6802А

8/4

800

АС6803А

16/8

1600

АС6804А

32/16

3200

Примечание: 0 - в диапазоне выходного напряжения от 1,4 до 100 В и от 2,8 до 200 В.

Модификация

Диапазон измерения выходного напряжения, В

Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В

АС6801А,

АС6802А,

АС6803А,

АС6804А

от 13,5 до 135

±(0,005-U + 0,3) 0

±(0,007-U + 0,9)2)

от 27 до 270

±(0,005-U + 0,6) 0

±(0,007-U + 1,8)2)

Примечание: U - измеренное значение напряжения; - в диапазоне частот от 45 до 65 Гц;

2) - в диапазоне частот от 40 до 45 и от 65 до 500 Гц.

Таблица 7 - Метрологические

напряжения постоянного тока

в

Модификация

Диапазон измерения выходного напряжения, В

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

АС6801А,

АС6802А,

АС6803А,

АС6804А

от 19 до 190

±(0,005-U + 0,3)

от 38 до 380

±(0,005-U + 0,6)

Примечание: U - измеренное значение напряжения.

Таблица 8 - Метрологические характеристики в режиме измерения силы переменного тока

Модификация

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А

АС6801А

5

±(0,005-1 + 0,02) 0

±(0,007-1 + 0,04)2)

2,5

±(0,0054 ±0,01) 0

±(0,007-1 ± 0,02)2)

АС6802А

10

±(0,005-1 ± 0,04) 0

±(0,007-1 ± 0,08)2)

5

±(0,005-1 ± 0,02) ”

± (0,007-1 ± 0,04)2)

Модификация

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А

АС6803А

20

±(0,0054 + 0,08) 0

±(0,0074 + 0,16)2)

10

±(0,0054 + 0,04) 0

±(0,0074 + 0,08)2)

АС6804А

40

±(0,0054 + 0,16) 0

±(0,0074 + 0,32) 2)

20

±(0,0054 + 0,08) 0

±(0,0074 + 0,16) 2)

Примечание: I - измеренное значение тока;

- в диапазоне частот от 45 до 65 Гц;

2) - в диапазоне частот от 40 до 45 и от 65 до 500 Гц.

Таблица 9 - Метрологические характеристики в режиме измерения силы постоянного тока

Модификация

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А

АС6801А

4

±(0,0054 + 0,02)

2

±(0,0054 + 0,01)

АС6802А

8

±(0,0054 + 0,04)

4

±(0,0054 + 0,02)

АС6803А

16

±(0,0054 + 0,08)

8

±(0,0054 + 0,04)

АС6804А

32

±(0,0054 + 0,16)

16

±(0,0054 + 0,08)

Примечание: I - измеренное значение тока;

Модификация

Частота переменного тока, Гц

Диапазон измерения выходного напряжения, В

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения мощности переменного тока, В-А

АС6801А

от 45 до 65

от 13,5 до 135

5

±(0,02-Р + 0,5)

от 27 до 270

2,5

АС6802А

от 13,5 до 135

10

±(0,02-Р + 1)

от 27 до 270

5

АС6803А

от 13,5 до 135

20

±(0,02-Р + 2)

от 27 до 270

10

АС6804А

от 13,5 до 135

40

±(0,02-Р + 4)

от 27 до 270

20

Примечание: Р - измеренное значение мощности.

Таблица 11 - Метрологические характеристики в режиме измерения мощности постоянного тока

Модификация

Диапазон измерения выходного напряжения, В

Диапазон измерения выходного тока, А

Пределы допускаемой абсолютной погрешности измерения мощности постоянного тока, Вт

АС6801А

от 19 до 190

4

±(0,02-Р + 0,5 + 0,02-U)

от 38 до 380

2

±(0,02-Р +0,5 +0,01-U)

АС6802А

от 19 до 190

8

±(0,02Р + 1 + 0,04-U)

от 38 до 380

4

±(0,02Р + 1 + 0,02-U)

АС6803А

от 19 до 190

16

±(0,02-Р + 2 + 0,08-U)

от 38 до 380

8

±(0,02-Р + 2 + 0,04-U)

АС6804А

от 19 до 190

32

±(0,02-Р + 4 + 0,16-U)

от 38 до 380

16

±(0,02-Р + 4 + 0,08-U)

Примечание: Р - измеренное значение мощности;

U - установленное выходное напряжение.

  • 1.2  Внешний осмотр.

Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:

  • 1.   Комплектность прибора должна соответствовать руководству по эксплуатации;

  • 2.   Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

  • 3.   Не должно быть механических повреждений корпуса, лицевой панели, органов управления. Все надписи должны быть четкими и ясными;

  • 4.   Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

  • 7.3  Проверка сопротивления изоляции.

Проверку сопротивления изоляции выполнять с помощью мегаомметра М4100/3, который включается между соединенными между собой контактами сетевой вилки и корпусом прибора. За результат измерений принимать значение сопротивления, полученное по истечении 1 минуты после приложения испытательного напряжения.

Измеренное значение сопротивления должно быть не менее 30 МОм.

При несоблюдении этого требования и наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

  • 7.4  Опробование.

Включить прибор. Проверить работоспособность индикаторов, регуляторов и функциональных клавиш. Режимы, отображаемые на индикаторах, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

Подтверждение соответствия программного обеспечения производить в следующем порядке:

  • 1. Включить прибор.

  • 2. Войти в меню прибора нажав функциональную клавишу «Мели».

  • 3. Поворотным регулятором выбрать пункт меню «System».

  • 4. В открывшемся окне в строке «Firmware...» зафиксировать номер версии встроенного ПО. Он должен быть не ниже А.01.01.0076.

При невыполнении этих требований поверка прекращается и прибор бракуется.

  • 7.5  Определение пределов допускаемой абсолютной погрешности воспроизведения и измерения напряжения переменного и постоянного тока.

Определение погрешности производить методом прямого измерения напряжения, воспроизводимого поверяемым прибором, эталонной мерой - мультиметром 3458А при отсутствии нагрузки.

Определение погрешности производить в следующем порядке:

  • 1. Подключить к измерительным выходам поверяемого прибора мультиметр.

  • 2. Перевести мультиметр в режим измерения напряжения переменного тока.

  • 3. Перевести поверяемый прибор в режим воспроизведения напряжения переменного тока.

  • 4. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 5. Провести измерения в точках, указанных в таблицах 12 и 13.

  • 6. Перевести мультиметр в режим измерения напряжения постоянного тока.

  • 7. Перевести поверяемый прибор в режим воспроизведения напряжения постоянного тока.

  • 8. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 9. Провести измерения в точках, указанных в таблице 14 и 15.

  • 10. Результаты поверки прибора считаются удовлетворительными, если:

  • - во всех поверяемых точках пределы допускаемой погрешности воспроизведения напряжения, определенные по формуле:

ди = иуст.-и0                 (1)

где UycT - значение напряжения, установленное на выходе поверяемого прибора, В;

Uo - показания эталонного прибора, В

не превышают значений, указанных в п. 7.1 настоящей Методики.

  • - во всех поверяемых точках пределы допускаемой погрешности измерения напряжения, определенные по формуле:

ди = ии3м.-ио                 (2)

где иизм - значение напряжения, измеренное поверяемым прибором, В;

Uo - показания эталонного прибора, В

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 12 - Режим воспроизведения напряжения переменного тока

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Нижний допуск, В

Верхний допуск, В

Напряжение переменного тока

13,5-135

55

13,5

13,10

13,90

13,5-135

55

67,5

67,10

67,90

13,5-135

55

135

134,60

135,40

13,5-135

420

13,5

13,10

13,90

13,5-135

420

67,5

67,10

67,90

13,5-135

420

135

134,60

135,40

27 - 270

55

27

26,33

27,67

27 - 270

55

135

134,33

135,67

27 - 270

55

270

269,33

270,67

27 - 270

420

27

26,33

27,67

27-270

420

135

134,33

135,67

27-270

420

270

269,33

270,67

Таблица 13 - Режим измерения напряжения пе

эеменного тока

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Нижний допуск, В

Верхний допуск, В

Напряжение переменного тока

13,5-135

55

13,5

13,2

13,8

13,5-135

55

67,5

66,9

68,1

13,5-135

55

135

134,1

135,9

13,5-135

420

13,5

12,6

14,4

13,5-135

420

67,5

66,2

68,8

13,5-135

420

135

133,2

136,8

27 - 270

55

27

26,3

27,7

27 - 270

55

135

133,8

136,2

27-270

55

270

268,1

271,9

27 - 270

420

27

25,1

28,9

27 - 270

420

135

132,3

137,7

27 - 270

420

270

266,4

273,6

Таблица 14 - Режим воспроизведения напряжения постоянного тока

Режим источника

Диапазон напряжения, В

Напряжение, В

Нижний допуск, В

Верхний допуск, В

Напряжение постоянного тока

19-190

19

18,6

19,4

19-190

95

94,6

95,4

19-190

190

189,6

190,4

38-380

38

37,33

38,67

38-380

190

189,33

190,67

38-380

380

379,33

380,67

Таблица 15 - Режим измерения напряжения постоянного тока

Режим источника

Диапазон напряжения, В

Напряжение, В

Нижний допуск, В

Верхний допуск, В

Напряжение постоянного тока

19-190

19

18,7

19,3

19-190

95

94,3

95,7

19-190

190

188,8

191,5

38-380

38

37,3

38,7

38-380

190

188,5

191,5

38-380

380

377,5

382,5

  • 7.6 Определение пределов допускаемой абсолютной погрешности установки частоты выходного напряжения.

Определение погрешности производить методом прямого измерения частоты напряжения, воспроизводимой поверяемым прибором, эталонной мерой - мультиметром 3458А.

Определение погрешности производить в следующем порядке:

  • 1. Подключить к измерительным выходам поверяемого прибора мультиметр.

  • 2. Перевести мультиметр в режим измерения частоты напряжения переменного тока.

  • 3. Перевести поверяемый прибор в режим воспроизведения напряжения переменного тока.

  • 4. Провести измерения в точках, указанных в таблице 16.

  • 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

AF = FX-FO

(3)

где Fx - показания поверяемого прибора, Гц;

Fo - показания эталонного прибора, Гц,

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 16

Режим источника

Диапазон напряжения, В

Напряжение, В

Частота, Гц

Нижний допуск, Гц

Верхний допуск, Гц

Напряжение переменного тока

13,5-135

50

55

54,989

55,011

27 - 270

НО

500

499,900

500,100

  • 7.7 Определение нестабильности выходного напряжения при изменении тока нагрузки.

Определение погрешности проводить методом прямого измерения напряжения на выходе поверяемого прибора при максимальном и минимальном токах нагрузки с помощью мультиметра 345 8А.

В качестве нагрузки использовать электронную нагрузку АКИП-1320.

Определение нестабильности выходного напряжения производить в режиме напряжения переменного тока.

Определение погрешности производить в следующем порядке:

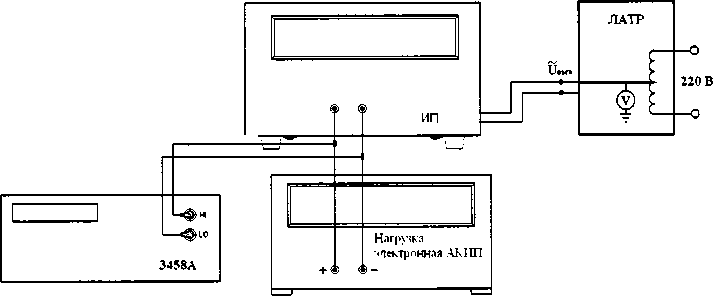

  • 1. Собрать схему в соответствии с рисунком 1.

Рисунок 1

  • 2. На ЛАТРе установить напряжение питания равным номинальному (220 В), контролируя его при помощи встроенного вольтметра.

  • 3. На поверяемом источнике установить значение напряжения, приведенное в таблице 17.

  • 4. На электронной нагрузке установить режим стабилизации силы тока «СС», значение тока потребления установить равным 90 % от максимального значения силы тока на выходе поверяемого прибора в выбранном диапазоне.

  • 5. По истечении 1 минуты произвести измерение выходного напряжения прибора Uj, фиксируя показания мультиметра.

  • 6. Отключить нагрузку от источника питания.

  • 7. По истечении 1 минуты произвести измерение выходного напряжения прибора U2, фиксируя показания мультиметра.

  • 8. Провести измерения по п.п. 3-7 для остальных значений и диапазонов напряжения.

  • 9. Результаты поверки прибора считаются удовлетворительными, если:

- нестабильность выходного напряжения, определенная по формуле:

ди = и,-и2           (4)

где U] - значение напряжения на выходе поверяемого прибора при максимальном токе нагрузки 1макс, В;

U2 - значение напряжения на выходе поверяемого прибора при минимальной нагрузке, В;

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 17

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Нижний допуск, В

Верхний допуск, В

Напряжение переменного тока

13,5-135

55

100

-0,15

0,15

13,5-135

420

100

-0,5

0,5

27-270

55

200

-0,3

0,3

27 - 270

420

200

- 1

1

  • 7.8 Определение пределов допускаемой абсолютной погрешности измерения силы переменного и постоянного тока.

Определение погрешности производить методом косвенного измерения путем измерения падения напряжения на нагрузке эталонной мерой - мультиметром 3458А.

В качестве нагрузки прибора использовать шунт токовый АКИП-7501 и электронную нагрузку АКИП-1320, соединенные последовательно.

Определение погрешности измерения тока производить в двух режимах - в режиме переменного тока и в режиме постоянного тока.

Определение погрешности производить в следующем порядке:

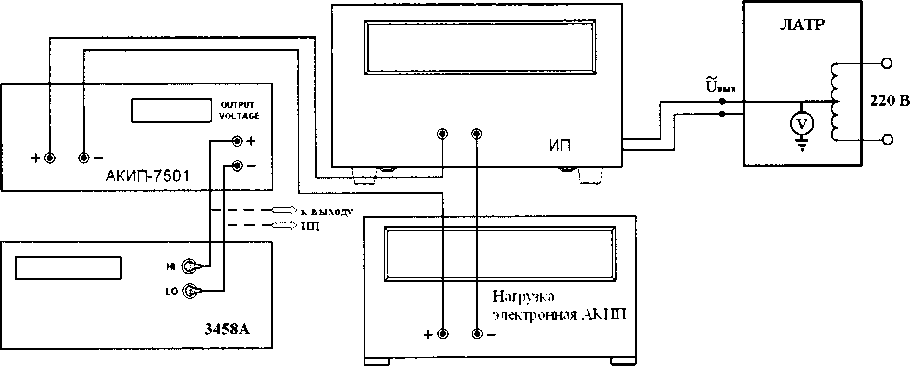

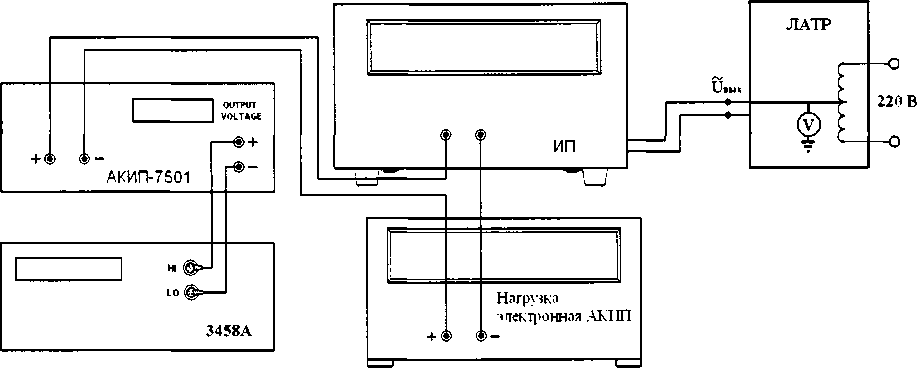

  • 1. Собрать схему в соответствии с рисунком 2.

Рисунок 2

  • 2. Подключение поверяемого прибора к шунту АКИП-7501 производить на том пределе, на котором максимальный ток на выходе источника не превышал бы предел по току шунта.

  • 3. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 4. Устанавливая органами управления электронной нагрузки выходной ток в соответствии с таблицами 18 - 25, произвести измерение падения напряжения на шунте, фиксируя показания мультиметра.

  • 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

(5)

где 1х - показания поверяемого прибора, А;

Uo - значение падения напряжения на шунте, измеренное мультиметром 3458А, В;

R - номинальное значение сопротивления шунта АКИП-7501, Ом,

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 18 - Режим измерения силы переменного тока для модификации АС6801А

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение переменного тока

13,5-135

55

100

0,25

0,08875

0,41125

13,5-135

55

100

2,5

2,3275

2,6725

13,5-135

55

100

5

4,815

5,185

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

13,5-135

420

100

0,25

0

0,57175

13,5-135

420

100

2,5

2,1625

2,8375

13,5-135

420

100

5

4,645

5,355

27-270

55

200

0,125

0,044375

0,205625

27 - 270

55

200

1,25

1,16375

1,33625

27 - 270

55

200

2,5

2,4075

2,5925

27 - 270

420

200

0,125

0

0,285875

27 - 270

420

200

1,25

1,08125

1,41875

27 - 270

420

200

2,5

2,3225

2,6775

Таблица 19 - Режим измерения силы переменного тока для модификации АС6802А

Режим

источника

Диапазон напряжения, В

Частота,

Гц

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение переменного тока

13,5-135

55

100

0,5

0,3375

0,6625

13,5-135

55

100

5

4,815

5,185

13,5-135

55

100

10

9,79

10,21

13,5-135

420

100

0,5

0,1765

0,8235

13,5-135

420

100

5

4,645

5,355

13,5-135

420

100

10

9,61

10,39

27 - 270

55

200

0,25

0,16875

0,33125

27 - 270

55

200

2,5

2,4075

2,5925

27 - 270

55

200

5

4,895

5,105

27 - 270

420

200

0,25

0,08825

0,41175

27 - 270

420

200

2,5

2,3225

2,6775

27 - 270

420

200

5

4,805

5,195

Таблица 20 - Режим измерения силы переменного тока для модификации АС6803А

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение переменного тока

13,5-135

55

100

1

0,835

1,165

13,5-135

55

100

10

9,79

10,21

13,5-135

55

100

20

19,74

20,26

13,5-135

420

100

1

0,673

1,327

13,5-135

420

100

10

9,61

10,39

13,5-135

420

100

20

19,54

20,46

27 - 270

55

200

0,5

0,4175

0,5825

27 - 270

55

200

5

4,895

5,105

27 - 270

55

200

10

9,87

10,13

27 - 270

420

200

0,5

0,3365

0,6635

27 - 270

420

200

5

4,805

5,195

27 - 270

420

200

10

9,77

10,23

Таблица 21 - Режим измерения силы переменного тока для модификации АС6804А

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение переменного тока

13,5-135

55

100

2

1,83

2.17

13,5-135

55

100

20

19,74

20,26

13,5-135

55

100

36

35,66

36,34

13,5-135

420

100

2

1,666

2,334

Режим

источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

13,5-135

420

100

20

19,54

20,46

13,5-135

420

100

36

35,428

36,572

27 - 270

55

200

1

0,915

1,085

27-270

55

200

10

9,87

10,13

27 - 270

55

200

20

19,82

20,18

27 - 270

420

200

1

0,833

1,167

27 - 270

420

200

10

9,77

10,23

27 - 270

420

200

20

19,7

20,3

Таблица 22 - Режим измерения силы постоянного тока для модификации АС6801А

Режим источника

Диапазон напряжения, В

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение постоянного тока

19-190

100

0,2

0,039

0,361

19-190

100

2

1,83

2,17

19-190

100

4

3,82

4,18

38-380

200

0,1

0,0195

0,1805

38-380

200

1

0,915

1,085

38-380

200

2

1,91

2,09

Таблица 23 - Режим измерения силы постоянного тока для модификации АС6802А

Режим источника

Диапазон напряжения, В

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение постоянного тока

19-190

100

0,4

0,238

0,562

19-190

100

4

3,82

4,18

19-190

100

8

7,8

8,2

38-380

200

0,2

0,119

0,281

38-380

200

2

1,91

2,09

38-380

200

4

3,9

4,1

Таблица 24 - Режим измерения силы постоянного тока для модификации АС6803А

Режим источника

Диапазон напряжения, В

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение постоянного тока

19-190

100

0,8

0,636

0,964

19-190

100

8

7,8

8,2

19-190

100

16

15,76

16,24

38-380

200

0,4

0,318

0,482

38-380

200

4

3,9

4,1

38-380

200

8

7,88

8,12

Таблица 25 - Режим измерения силы постоянного тока для модификации АС6804А

Режим источника

Диапазон напряжения, В

Напряжение, В

Сила тока, А

Нижний допуск, А

Верхний допуск, А

Напряжение постоянного тока

19-190

100

1,6

1,432

1,768

19-190

100

16

15,76

16,24

19-190

100

32

31,68

32,32

38-380

200

0,8

0,716

0,884

38-380

200

8

7,88

8,120

38-380

200

16

15,84

16,16

  • 7.9 Определение пределов допускаемой абсолютной погрешности измерения мощности переменного и постоянного тока.

Определение погрешности производить методом косвенного измерения путем измерения напряжения на выходе источника и падения напряжения на нагрузке эталонной мерой - мультиметром 3458А.

В качестве нагрузки прибора использовать шунт токовый АКИП-7501 и электронную нагрузку АКИП-1320, соединенные последовательно.

Определение погрешности измерения мощности производить в двух режимах - в режиме переменного тока и в режиме постоянного тока.

Определение погрешности производить в следующем порядке:

  • 1. Собрать схему в соответствии с рисунком 3.

Рисунок 3

  • 2. Подключение поверяемого прибора к шунту АКИП-7501 производить на том пределе, на котором максимальный ток на выходе источника не превышал бы предел по току шунта.

  • 3. Органами управления поверяемого прибора установить на выходе максимальный ток.

  • 4. Устанавливая органами управления электронной нагрузки значение мощности (заданием тока нагрузки) в соответствии с таблицами 26 - 33, произвести измерение мощности, фиксируя показания поверяемого прибора.

  • 5. При помощи мультиметра зафиксировать сначала падение напряжения на шунте, а затем напряжение на выходе источника.

  • 6. Вычислить действительное значение мощности, воспроизводимое источником по формуле:

Рд = ивых-(иш/1<ш)               (6)

где UBbIX - значение напряжения на выходе источника, измеренное мультиметром, В;

иш - значение падения напряжения на шунте, измеренное мультиметром, В;

Rm - номинальное значение сопротивление шунта АКИП-7501, Ом.

  • 7. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

ДР = Ризмд            (7)

где Ризм - значение выходной мощности, измеренное поверяемым прибором, Вт;

Рд - действительное значение мощности, воспроизводимое поверяемым прибором, вычисленное по формуле (6), Вт,

не превышает значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 26 - Режим измерения мощности переменного тока для модификации АС6801А

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока,

А

Мощность, ВА

Нижний

допуск, ВА

Верхний допуск, ВА

Напряжение переменного тока

13,5-135

45

50

2,5

125

122

128

13,5-135

45

100

5

500

489,5

510,5

27 - 270

65

50

0,5

25

24

26

27 - 270

65

200

2,5

500

489,5

510,5

Таблица 27 - Режим измерения мощности переменного тока для модификации АС6802А

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила

тока, А

Мощность, ВА

Нижний допуск,

ВА

Верхний допуск, ВА

Напряжение переменного тока

13,5-135

45

50

5

250

244

256

13,5-135

45

100

10

1000

979

1021

27 - 270

65

50

1

50

48

52

27 - 270

65

200

5

1000

979

1021

Таблица 28 - Режим измерения мощности переменного тока для модификации АС6803А

Режим источника

Диапазон напряжения, В

Частота, Гц

Напряжение, В

Сила тока,

А

Мощность, ВА

Нижний

допуск, ВА

Верхний допуск, ВА

Напряжение переменного тока

13,5-135

45

50

10

500

488

512

13,5-135

45

100

20

2000

1958

2042

27 - 270

65

50

2,5

125

120,5

129,5

27 - 270

65

200

10

2000

1958

2042

Таблица 29 - Режим измерения мощности переменного тока для модификации АС6804А

Режим источника

Диапазон напряжения, В

Частота,

Гц

Напряжение, В

Сила тока,

А

Мощность, ВА

Нижний допуск,

ВА

Верхний допуск, ВА

Напряжение переменного тока

13,5-135

45

50

20

1000

976

1024

13,5-135

45

100

40

4000

3916

4012

27 - 270

65

50

5

250

241

259

27 - 270

65

200

20

4000

3916

3994

Таблица 30 - Режим измерения мощности постоянного тока для модификации АС6801А

Режим источника

Диапазон напряжения, В

Напряжение, В

Сила тока,

А

Мощность, ВА

Нижний допуск,

ВА

Верхний допуск, ВА

Напряжение постоянного тока

19-190

50

2

100

96,5

103,5

19-190

100

4

400

389,5

410,5

38-380

50

0,5

25

23,5

26,5

38-380

200

2

400

389,5

410,5

Таблица 31 - Режим измерения мощности постоянного тока для модификации АС6802А

Режим источника

Диапазон напряжения.

В

Напряжение. В

Сила тока.

А

Мощность, В А

Нижний допуск.

ВА

Верхний допуск.

ВА

Напряжение постоянного тока

19-190

50

4

200

193

207

19-190

100

8

800

779

821

38-380

50

1

50

47

53

38 - 380

200

4

800

779

821

Таблица 32 — Режим измерения мощности постоянного тока для модификации АС6803А

Режим источника

Диапазон напряжения.

В

Напряжение. В

Сила тока.

А

Мощность. ВА

Нижний допуск.

ВА

Верхний допуск.

ВА

Напряжение постоянного тока

19-190

50

8

400

386

414

19-190

100

16

1600

1558

1642

38-380

50

2

100

94

106

38 - 380

200

8

1600

1558

1642

Таблица 33 - Режим измерения мощности постоянного тока для модификации АС6804А

Режим источника

Диапазон напряжения.

В

Напряжение. В

Сила тока.

А

Мощность. ВА

Нижний допуск.

ВА

Верхний допуск.

В А

Напряжение постоянного тока

19-190

50

16

800

772

828

19-190

100

32

3200

3116

3284

38-380

50

4

200

188

212

38 - 380

200

16

3200

3116

3284

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах поверки на переднюю панель корпуса прибора наносится знак поверки в виде наклейки, в паспорте производится запись о годности к применению и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей поверки гасится, свидетельство о поверке непригодности.

С.Ю. Рогожин

А.Ю. Терещенко

выдается извещение о

Заместитель начальника отдела 206.1

ФГУП «ВНИИМС»

Начальник сектора отдела 206.1

ФГУП «ВНИИМС»

18

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
