Руководство по эксплуатации «Генератор сигналов специальной формы. Г6-17» (ЕЭ2.211.027ТО)

Техническое описание и инструкция по эксплуатации

I. НАЗНАЧЕНИЕ

I Де Генератор сигналов специальной фор*мы Гб-17 предназначен для проверки и калибровки радиоизмерительной аппаратуры по частоте, для проверки и калибровки в^ременных разверток и переходных характеристик стробоскопических осциллографов в

• лабораторных, цеховых условиях и условиях поверочных и ремонтных органов..

• 1.2. Прибор обеспечивает:

частотную калибровку в диапазоне от I МГц до 4 ГГц; временную калибровку импу^^ьсами q периодом следования от 10 нс до I мс;

проверку переходных характеристик от ОД-ОД до 10 нс.

• 1.3. Условия эксплуатации прибора:

а) температура окружающей среды от +5°С до +40^0;

б) относительная влажность до 95% при температуре +30^0;

в) напряжение сети 220+223 с частотой 50+0,5Гц содержанием гармоник до 5% и 115+5,75Б Q частотой 400+12Г*ц содержанием гармоник до 5%о

2 о ТЕХНИЧЕСКИЕ ДАННЫЕ

• 2.1. Генератор 16-17 выдает на своих выходах:

короткие видеоимпульсы, спектр гармоник которых равномерен Б широком диапазоне частот;

видеоимпульсы с коротким Фронтом и равномерной вершиной

в пределах гарантированного участка.,

• 2.2. Диапазон спектра гармоник выходного сигнала от первой гармоники до 4 ГГц,

• 2.3. Интервал между гармонилсами (дискретность гармоник) имеет значения 1,10, 100 МГц с погрешностью в рабочих условиях не более +10“^ от установленной величины.

• 2.4. Неравномерность спектра гармоник при согласованной нагрузке 50 Ом с к.с.в. не более 1,25 в диапазоне частот от О до 4 ГГц Б рабочих условиях:

Е диапазоне частот от первой гармоники до 2 ГГц вклю^ги-тельно не более +ЗдБ;

в диапазоне частот свыше 2 до 4 ГГЦ не гарантируется.

• 2.5. Мощность гармоник в рабочих условиях на согласованной нагрузке 50 Ом:

не менее чем на 2Q дБ»

2Лэ Генератор K-I? обеспечивает работу при внешнем запуске сннусоидальншли сигналамя с частотой МО”^ МГц и З+бЛО"*^ ?ДГц напряжением I-I0 В о ввдачей гармошзк через 1,10 н 100 МГц.

2»8, Прибор обеспечивает подсечение гармоник при внешнем запуске синусоидальными сигналами с частотой от I до 100 МГц напряжением I-I0B.

2«So В приборе предусмотрена внутренняя амплитудная модуляция сигналом типа меандр с частотой ICO0+100 Гц и внешняя амплитудная модуляция импульсным сигналом отрицательной полярности амплитудой 2“10 В длительностью более I мкс и скважностью более двух»

2о 10. Генератор Гб-17 выдает видеоимпульсы положительной и отрицательной полярности с крутым фронтом для проверки переходных характеристик,

2»II» Длительность каждого из импульсов не менее 100 нс» 2Л2. Длительность фронта не более 0,15 но на согласованной нагрузке 50 Ом с        не более 1,25 в диапазоне частот

от О до 4 П'Цо

2,13» Величина выбросов на вершине импульса не более 10% при длительности выброса не более 0,5 яс, неравномерность вершины в пределах 0,5-20 нс длительности импульсов не более +3^. Неравномерность вершзшы на участке длительности импульса более 20 нс и длительность спада не Hopi/inpyioTCH.

2Л4- Амплитуда импульсов положительной и отрицательной полярностей на сопротивлении нагрузю^ 50 Ом не менее 2Вэ

2Л5» Частота следования импульсов при внутреняе?.-] запуске соответствует I кГц, 10 кГц, 100 кГц и I .\]Гц с относительной погрешностью в рабочих условиях не более +10 • от установленной

велйчвнЫо

2о16о Задержхса ймпульсов огносительно сййхронизйр^'адега плавно рег:улирз'8тся в пределах:

мп.нвмальная задер^л-са не более 50 нс; максимальная за дерака не менее 100 нс-, 2=17, Крагковременная нестабильность задержка импульсов относительно санхроампульса не превышает 50 пе,

2о18о Синхроимпульсы имеют следующие параметры: полярность синхроимпульсов полоаительная; амплитуда на сопротивлении нагрузка 50 См не менее IB; длительность ампульса не менее 100 яс; длительность фронта не более 5 яс'.

• 2.19. Прибор выдает видеоимпульсы обеих полярностей при внешнем запуске следующвма сигна'^ми:

импульсами положительной полярности дательностью более ОД мкс^амплитудой 2«10 В с частотой следования от О до 1МГц;

синусоидальным сигналом напряжением I-I0 В с частотой от 100 Гц до I МГц.

• 2.20. Входное сопротивление имеет значения:

при внеошем менее 600 Ом;

при внешнем

при внешней

• 2.21. Прибор обеспечивает’ свои технические характериети--ки в пределах указанных норм после самойрогрева в течение

30 минут о

2о22, Мощность5 потребляемая прибором от сета при номз-нальном напряжений3 не превышает 40 БА,

• 2.23. Прибор допускает непрерывную работу в течение

8-часов при сохранении своих технических характе^растак в пределах указанных норм«

• 2.24, Условия эксплуатации прибора должны соответствовать нижеследующей таблице.

Таблица 2

те;йьйой заиаз1?йй м ст^йт ’Сх15'3^>40 ОГК ва^ода”'йш^от©®?^т^,^, либо вака8Ч55?&б1,

После ухй^да!^ ао1шл-§кта хо^збишарогеяного      хсомплекта плом

бируется, Псоде ^а^^рэплегля ^ры^о транспортного яп^в:а обивки его отал>>и©М лентой ^35^1 !?рож^ло:?.о1^ .nuiii’iS пломбируется. Места пломбироза-П53й показакн т ршсЛ7,

гар^йбора        йго йз ^apij упадочного

©б^r«>p9т.^ ?;3 щ>эй8^«тй знэ?Ггш15^ -S0.>^©i’Ps чтоб&1 уб^дктьсн отсутотзйи B53.^W;3X               iwspe^amjjM U сокрел1ноо1’^з п/шмб^

?бвдять^я э полной компжаулностгЧ прм^ораэ оээро каление в        у1сзадоч1шМ л§51-пс          о запаеннм Fiyy2’Q0^''s^oH

част'^й а табЗфй иа^тс^здор© до1С/м©нта,

^ож гЧр^абор Гз.?^рзд 3>s<WM :з эксплуатацию находился s у^до*-

^;’лх блйз:<их яредел^ным, то       работой аго наобходзпзо выдер-

жть а тзч^н'ле оутра э порйалз^нах услозз^ях в т^н^.'/шчзином оостоянин, бо4е Оой-о?р жутрда1®го я '^йтшгэ >^онта^а ’4 узлоа прибора ярс-ззззодится после :^от$мгг:да: гаро.;:^?5/,йпого cpoita,

бе5. Нйкаеаяал С’четчма       часов яаработз^й запионзаются в

прибора перед началом окаялуатада, а тшг'^ж© по кстеченйзз х^таого поаугс1да ^коплуатшшм^

7. ШВДШ W ВЕЗОПАСНОС®!

7Л. По тр^й'^етм ж элоктробезопа-оноот’^ ирябор удовлетворяет ОСТ^.2'75.00Э^7'’15, iLWea защита 01,

7₽2» Претай^ чем начата pa6i>:7 s ^piidopoM^ яеобхедушо внн«а« те.^ьнс изучить ^?ехж-пеог,ое опйоаяне я ^нотрухуда я© ог^плуатащгну ос1Ш?.о^:зться 00 схемо^^ ja iwiiOTpy^-rnelS прз^борйа

НапрШл-ений ^В5теьНз’1Я пргабора не долйШ© отличаться от homh--чалького ншря'^еа^ш 220В боязе, чем на 22Вд кр’л чао то те сети-5Pf}3Fu                   ндпря:?«01да Н5В более, чоу на 5/75В, нрк

чаот^т^^ остн ^О0Л2Ги, 3;чтштиэ от сетм :q другим напряжё?ннем должно пр0йэ8сд.5’тьол череэ •азтотрачсфор'латор ооотзэтству^ше^ яо’^.иости,

7 вПарод зтлюч^^нче>-| прнбор нообход^шо заЗ'3;датЬз чтобу и^бе-’лать поредания з;^зн?рйчоо’дал то^со^ э с;1учае неясправноетн прибора.

7Л. При pa6o?^s со эс5!€рцт^1н прибором (при ремонте) нвобход:гр?о помтзть, что в приборе имеется переменноз напряз^ениз с эти 220В чдй 1153 (на еиловоы ^^рйнофор^^аторэ, на контактах тумблера вк^зчення сети,, на внводах жиикаторноаз ла>:ж’Х

7об. При подключении генераторча провод защитного) Базе?-{ления

присоединять в первую очередь, при отключении •*’ отсоединять в последнюю очередь,

ВНИ?4АНИЕ! Замена предохранителей должна производиться только после отсоединения шнура питания от сети.

При обслуживании и ремонте, в случае использования прибора совместно с другиш! приборами или включения его в состав установок, необходимо произвести выравнивание потенциалов корпуса прибора, 8, ПОДГОТОВКА К РАБОТЕ

• 8.1. Прежде, чем приступить к работе с прибором, необходимо ознакомиться с расположением органов управления и их назначением,

• 8.2. На передней панели прибора расположены следующие органы управления Г рис.1):

тумблер СЕТЬ для включения прибора и сигнальная лампочка; клемма для рабочего заземления прибора;

кнопочный переключатель ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК с цифрами I MHz , IOMH2 и 100 MHz,расположенными над соответствующими кнопками, и ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВ с цифрами I и 10 kHz и 0,1 и I MHz , также расположенными над соотвествугощими кнопками;

ручка ЗАПУСК, обеспечивающая работу прибора в режиме внутреннего запуска (левое крайнее положение,ВНУТР) или внешнего (1,5<1 и I-I00 MHZ с общей надписью ВНЕШ);

гнездо ВХОД для подачи сигнала при внешнем запуске;

гнездо ВХОД для подачи сигнала при внешней модуляции;

гнездо СИНХР.ИМП. для вывода импульса синхронизации;

ручка МОДУЛЯЦИЯ для переключения режимов модуляции гармоник (ВаКЛ., ВНЕШ.AM, ВНУТР.AM 1000 Н2);

гнездо выхода гармоник с гравировкой Л и ручка с фиксацией в правом крайнем положении для регулировки мощности гармоник, объединенные общей надписью ВЫХОД ГАРМОНИК;

два гнезда ВЫХОД ИМП , с которых снимаются импульсы положительной JA. и отрицательной "Lf” полярности.

• 8.3. На задней стенке прибора расположены:

ввод шнура питания; предохранители сети;пер включатель режима питания 22О\/ 50 Hz и II5V -^00 HZ; счетчик числа часов работы; радиатор блока питания; клемма защитного заземления,

8Л. Если прибор включается впервые, то до включения необходимо произвести внешний осмотр прибора, проверить вращение ручек управления, проверить переключатели, тyмблeJЛ^ и исправность предохранителя.

Перед включением прибора необходимо,’ проверять положение тумблера lia пряже кия й частоты сети на задней стешсе прибора; при необходимости переюночения отвинтить ограничительную планку, переключить тумблер и привинтить плашс/;

заземлить корпус прибора;

сетевой турлблер поставить в выключенное положение; включить сетевой шнур в сеть питающего напрпкения.

Органы управления установить в следуодие положения;

все кнопки переключателей ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК а ЧАСТОТА СЛЕДСВЛНИЯ ИМПУЛЬСОВ в выключенное положение;

ручку ЗАДЕРЖКА 0 крайнее левое положение;

ручку МОДУЛЯЦИЯ Б положение ВЫКЛ;

ручку ВЫХОД ГАРМОНИК в крайнее левое положение.

• 9. ПОРЯДОК РА ЮТЫ

9Л. Подготоыса к проведению измерений

9 Л Л.. После включения тумблера СЕТЬ в рабочее положение (ручка вверх) должна загореться индикаторная лампочка, расположенная над турлблером,

9-1.2, После прогрева в течение 30 минут прибор готов к работе. Если по условиям измерений допустимо иметь погрешность установки частоты следовагыя импульсов или частоты гармоник больше, чем 10"^, врерля самопрогрева гложет быть уменьшено до 5 минут•

9е1.3. Если испытуерлые устройства имеют входные разъемы каналов 16/7 или 10/4,3, то вход генератора Г6-17 подюпс^юется к нирл через переходы III/4 или Э2'-115/45, имеющиеся в комплекте комбинированном»

9.1.4, При работе со стробосгхиллографами, как правило, до-пускающйрли амгичитуду входного сигнала не более 1-1,5 В, сигнал о выхода 1Б-17 подавать на вход осциллографа через аттенюатор 10 или 20 дБ из комплекта комбинированного.

9Л.5, Подключение основных выходов генератора (ВЫХОД ЕБШ,, и ВЫХОД ГЛИ^ОНИК) к испытуемому устройству производить только кабелями из комплекта комбинированного или другими, имеюшими к.с.Б, не более 1,25 в диапазоне частот до 4 ГГп.

9.2, Частотная калибровка

9.2Лп При использовании прибора в режиме внутреннего запуска переключатель ЗАПУСК устанавливается в пол?’'?'‘гнле Bj..? :?, нажи-мается требуемая хшопка переключателя ЧАСТОТА йЯЕДОВ/^ШЯ ГАШСгаК (1ДО )Ш8 100 МГц).

Иссытуемое устройство подашчается к гнезду ВЫХОД ГАРМОНИК непосредственно прадаваемым к прибору кабелем ада через йме»-щаеся в комплекте комбйнйрованном перходьк

9.2.2е При проверке приеманка настройтвся на ближайшую гармонику» ручкой ВЫХОД ГАРМОНИК установить удобный для работы уровень, Пря проверке анализатора спектра операции аналогичны^ уровень гармоник устанавливается по его экрану,

• 9.2.3. При необходимости фазовой привязки .импульсов выхода

гармоник-к внешнему сигналу прибор может использоваться в реаИ'-ме запуска внешним высоко-стабильным (не хуке       сигналом с

частотой I МГЦ или 5 МГц. Для этого переключатель ЗАПУСК уста™ наплавается в требуемое положение. Дальнейший порядок работы аналогичен описанному выше.

• 9.2.4. При работе в режиме внешнего запуска кеобходдмо иметь в виду, что во избежание появления боковых паразитных составляющих в спектре гармоник необходимо, чтобы отношение амплитуды основной гармоники к амплитудам паразитных составляю™ щих в спектре запускающего сигнала было на Х™2 порядка больше максимального используемого номера гармоники.

• 9.2.5. С учетом замечания п,9,'2,4 порядок работы при внешнем запуске сигналом X—100 МГц следующий:

переключатель ЗАПУСК установить в положение ВПБШ I-XOO FZHZ ;

все кнопки кнопочного переключателя установить в исходное положение;

подключить к входу внешнего запуска источник запускающего сигнала напряжением 1-3 В;

установить ручкой ВЫХОД ГАРМОНИК требуемый уровень сигнала.

9,3, Измерение переходных характ'еристик. Временная калибровка

9.3.1. Для измерения переходных характеристик выходхшв сигналы снимаются с выходных разъемов П X/ (ВЫХОД ИМП.) В режиме внутреннего запуска переключатель ЗАПУСК устанавливается Б положение ВНУТР, переключателем ЧАСТОТА СЛЕДОВАНИЯ РЯ^НУЛЬСОВ устанавтп!Бается требуемое значение частоты следования. Если проверке подлежит стробоскопическ>1Г1 осцйллог{)афе допускаю-щи*1 сигнал на вход не более +1 В, виходной импульс генератора подастс>я на его вход через аттенюатор 10 или 20 дВ. При необхо-

. < ’ димостя Б тракт сигнала включается один из коаксиальных переходов, входядях в состав комплекта комбинированного.

9«3.2. При этих измерениях необходимо обращать особое ' хмание на качество высокочастотных соединений, так как от этого в большой мере зависит форма выходного сигнала.

9»3.3. Соединить выход синхроимпульса с входом синхронизации осциллографа. Ручкой ЗАДЕЬИМ вывести импульс на экран осциллографа и приступить к язмеренаям,

• 9.304. ВремеНхЧая квлаброыса осуществляется путем переклю-^ ченйя частоты следования импульсов»,иля этих хе целей могут t быть использованы импульсы с выхода гармоник с периодом следования ICO нс *л 10 нс, что соответствует частоте гармоник

10 ЬТц и 100 ?Мц. Синхронизация осциллографа при этом осуществляется этими же импульсами через тройник, входящ.^й, как правило, в состав запасного имущества осциллографов.

• 9.305. При работе в режиме внешнего запуск^! пере^злючатель

ЗАПУСК установить в положение BHSffie < Х ffiz кнопки переключателя        С.ГШ0ВА®Ш ИМПУЛЬСОВ установить в исходное 'поло

жение. Подключить к входу внешнего запуска запускающий сигнал

с амплитудой 2-10 В. Дальнейший порядок работы аналогичен описанному в 1ш^9»3.1-9»ЗЛ.

10. ХАГАШГте НЕЙСПРАВНХТИ К МЕТОДА

ИХ УСТРАЫЕЖ

lO.L Генератор сигналов спецяадьяой фор?лы Г6~17 выподиея полностью Ей подупроводаикозых приборах з мйкросхе?^ех с пряме-ненпем печатного монтажа» Для приборов подобного класса яойбо-лее характерны два вида неисправности*, нарз^тенвя эдектрического контакта в местах паек и .разъелчша соединениях и зййчйтольяо реже ««• отказ пол:упроводниковнх приборов и микросхем^

IE Т£ХНИЖ[{0Е 0БСЖШЗАг&1Е

Л Л* Сроки и указания .по ухо^зу за неэлехтрическими

частями

Осмотр внешнего состояния прибора производится один раз в год, а также совмещается с другими видами контрольгю-профилак-•тичесхих работ»

Осмотр внутреннего состоянр!Я прибора производится после истечения .гарантийного срока один раз в два года.,

Проверяется, крепление узлов, соото.яниз пае?:, контактов, качество работы переключателей, удаляете?*! пыль я коррозия (зачи-щенные места покрываются смазкой ЦЙАТЙМ-ЗО!).

П,2. Порядок проведения про(5илактич8ских работ:

снимите верх.Н!0ю и нижнюю .крышки прибора^ отвинтив крепящие винты ;

снимите крышку, захрывайщур печатные платы;

струей сжатого воздуха удалите пыль ;

Бын.ьте печатные платы из разъемов, предварительно отсоединив подво^хящиеся к ним высокочастотные кабеля;

промойте спиртом контакты всех переключателей и раз'ье?.-^ов (прохмызку проу13зодить мяг?:ой кистью) ;

смажьте трущиеся части переключателей (не задевал контак-тоз) консистентной смазкой (техн'ический даАГЛМ««2О1) ;

поставьте печатные платы в разъемы

бора.

12Л. Оперещйи и средства поверки

При проведений поверки должны заполняться операция н применяться средства поверки, указанные s таблЛ»

Таблица 4

ГО

4=“

Кааквйоэаяа GKepgEf^ti

s

Fteepa | С.оелсг?эа nose ока й'х nyEKTos I нормат:5впО“Те±нх^чйскйе ТО        f хй ранте P’S CTHKia

1 2______

Г ■

J (Два на зон частот

I 0^8э*“1^8 ITxi) Измеритель помех П4-12Д (;Г1йашззон 'Частот 0Д5--30 Жц)

Измеритель помех П4“-±ЗА (Диапазон частот 30-300 МГц)

При емнн к 1л змернт е ль^

Hiiil ns^-J-S (диапазон частот 1*^ ГП.и Система тхзчейская погрешность ззме^-ренйя мощности 0^.5 дБ) При емшпг н змерйтежиный П5^1Э (Д15ала 3 он ча ст от 255^^500 a£Y{) Пр1’3 емнип й змервтельняй ^Л5-=20 1

(Диапазон частот

0,5-1 ГГц) Трансформатор переходной коаксиалышй

50/75 Ом

Э1-19А (из комплекта термисторной головки типа М5-30)

(Диапазон частот

0,9-4 ГГц)

Аттенюатор Д2-19 (Диапазон частот 0-3 ГГц.

■Пределы изменения ослабления 0-100 дБ) Измеритель мощности M3-I1A

(Диапазон частот 1-11500 МГЦо Пределы измерения мощности 0,01-10 БТо

Примечания: I «Вместо указанных в табл. 4 образцовых .0 вспомогательных средств поверки разрешается применять другие аналогичные меры я измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точност ью.

г.Средства поверки дол??сны быть исправны,пове-pejiK и иметь свидетельства (отметки в формулярах иля паспортах) о государственной или ведомственной поверке.

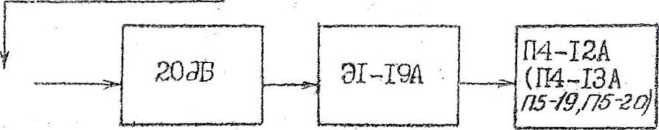

3.Определение диапазона я неравномерности спектра, мощности гармоник и предела регули-" рОЕКй мощности гармоник (п.12.4.Зе) генераторов, находящихся в эксплуатации и на хранении, производится в диапазоне частот 1-4. ГГц при дискретности гармоник I МГц с использованием приемника II5-I6 по методике, изложенной в пЛ2.4.3ее Неравномерность спектра определяется по отношению к мощности гармоники на частоте-X ГГц.

• 12.2. Условия поверки

12.2.1. При проведений поверки должны соблюдаться следую-..;ие УСЛОЕЙЯ2

температура окружающей среды 293+5К (20+5^0; относительная влажность воздуха 65+15^;

атмосферное давление 100+4 кПа (75(>+30 ш рт.ст); напряжение источника питания 220+4,4В; частота 50+0,5 Гц и содержание гармоник до 5%.

Примечание. Допускается проведение поверки в условиях, реально ...существующих в лаборатории и отл£?чах>-щйхся от указанных выше, если они не выходят за пределы рабочих условий, установленных на проверяемый генератор и на контрольно-измерительную аппаратуру, применяемую при поверке^ 12.3» Подготовка к поверке

Перед проведением поверки необходимо: выполнить общие указания раздела 6; ознакомиться с указаниями мер безопасности (см.раздел 7); ознакомиться с расположением органов управления, их назна-чснисм, произвести вн^зний осмотр и проделать операции соглас-

ЙО раздела 8;

проязвеста подготовку к работе согласно требованием подраздела 9,1»

12Л, Проведение поверки

12.4»1. Внешний осмотр

При проБедеш1й внешнего осмотра должно быть установлено соответствие генератора следуюи]1им требованиям:

отсутствие механических повреждений;

наличие и прочность крепления органов коммутации, четкость фиксации их положений, плавность вращения органов регулировки;

исправность кабелей, переходов и аттенюаторов, придаваемых к генератору;

соответствие номиналу и ясправность предохранителей; чистота гнезд, разъемов и клеши

При наличии дефектов генератор подлежит забракованию я направлению, в ремонт.

• 12,4,2. Опробование

Опробование генератора необходимо производить в следующем порядке:

а) включить генератор в сеть и после 5-тй минутного прогрева (в режиме внутреннего запуска) проверить наличие импульсов

на выходе генератора с помощью осцилл-ографа CI-3I при санхрони-»' зада осциллографа исследуегиым сигналом.

При отсутствии импульсов на одном из его выходов генератор подлежит забракованию и направлению в ремонт.

Установить переключатель запуска генератора л положение ВНЕШД MHz , На вход внешнего запуска подать сигнал частотой . I МВд с генератора сигналов высокочастотного (ГСВ) Г4-68, G помощью осциллографа CI-3I проверить наличие импульсов на выходе гармоник.

Аналогично произвести проверку генератора в режимах запуска ВНЕШ. 5 MHz и ВНЕШ. I-I00 Шг (на .частоте 100 ^ДГц запускать Г6-17 от генератора Г4-113А)«,

При отсутствии импульсов на жимов внешнего запуска генератор лению в ремонт;

б) установить переключатель

жим ВНЕШ < I MHz « тора Г4-68 сигнал частотой I МГц аглплитудой 1Б (амг1литуду запускающего сигнала контролироьать осциллографом CI-3I).

Наличие импульсов на разъемах ВЫХОД ИМП IZ и Л проверить о помощью осциллографа CI-3I,

При отсутствии импульсов на одном из выходов генератора он подлежит забракованию а направлению в ремонт»

• 12о4.3. Определение метрологических параметров:

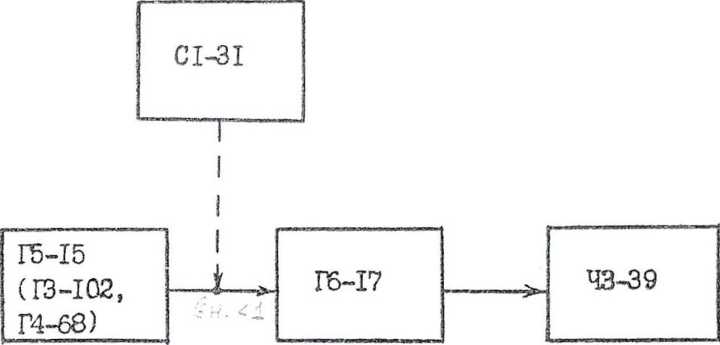

, а) определение дискретности гармоник производится методом непосредственного измерения частоты при помощи электронно-счетного частотомера 43-39 (с блоком Я34-32).

Примечание^ При отсутствии частотомера 43-39 разрешается использовать частотомер с пределом измерения не ниже 100 МГц, с использованием соответствую-шего широкополосного усилителЯо

Измерения производить в следующем порядке: подключить к выходу гармоник генератора ( Л ) частотомер 43-39;

установить переключатель реш^ма запуска генератора Г6-17 в положение ВНУТР;

установить ручку регулировки уровня выхода гармоник в крайнее правое фиксированное положение;

поочередно переключая кнопки ЧАСТОТА СЛЕДОВАНИЯ ГАРМОНИК I; 10 и 100 МНи S снять показания частотомера»

Относительная погрешность измеренного значения частоты,, характеризующая дискретность гармоник» должна быть не хуже 10“^ При несоответствии генератора этим требованиям он подлежит забракованию и направлению в ремонт;

б) определение частоты следования импульсов при внутреннем запуске производят ..методом непосредственного измерения с помощью частотомера 43-39<»

Подать на вход частотомера синхроимпульсы генератора Г6~17» Затем, поочередно нажимая кнопки ЧАСТОТА СЛЕДОВАНИЯ ИМПУЛЬСОВ, замерить частоту следования импульсов

Относительная погрешность частоты следования импульсов должна быть не более 10“^»

При несоответствии этим требованиям генератор подлежит забракованию я направлению в ремонт;

в) определение параметров импульсов с коротким фронтом производят методом непосредственного отсчета по осциллографу C7-II.

Измерения произьоддть в следующем порядке: включить режим внутреннего запуска генератора ГВ-!?;

длительность развертки осциллографа О,1нс/дел; чувствительность вертикального усилителя

ручками регулировки усиления вертикального усилителя изображение импульса на экране осциллографа, равное 5~ти делениям;

установить чувствительность вертикального усилителя

50 мВ/дел;

установить на экране осциллографа изображение фронта импульсаэ

Длительность фронта импульса (      ), .измеренная по экрану

осциллографа 9 должна быть не более 150 пс;

осциллограф перевести в режим СГ-МЖЕНО;

установить длительность развертки осциллографа, равную

0,05 нс/дел и по "размытости” изображения линии фронта импульса определить временную нестабильность задержки импульса с коротким фронтом относительно импульса синхронизации.

Измеренная нестабильность задержки должна быть не более 50 ПС ;

перевести осциллограф в режим ЙОРМ ;

установить длительность развертки

установить на экране осциллографа импульса..

Величину выброса на вершине ( Ы вершины (

Величина выброса на вершине импульса должна быть не более 10% при дл1'1тельностй выброса не более 0,5 яс =

Неравномерность вершины на участке длительности импульса 0,5-20 яс должна быть не более +3%;

установить чувствительность вертикального усилителя 100 мВ/дел;

установить .длительность развертки осциллографа 50 (100) нс/дел;'

измерить длительность импульса в

Длительность импульса должна быть не менее 100 нс;

определить амплитуду импульса с учетом ослабления аттешоа-тора^ включенного в измерительный тракт.

Амплитуда импульса ( U ) должна быть не менее 2Во

Аналогично произвести изхмерения параметров отрицательного импульса. Пример изображения импульса приведен на рис., 13.

Рис. 13. Пример йзображеяия прямоугольного импульса е коротким фронтом

При несоответствии параметров импульсов о коротким фронтом вышеперечисленным требованиям генератор подлежит забракованию и направлению в ремонт;

г) определение парэхметров синхроимпульсов производщт методом непосредственных измерений с помощью осциллографа GI-3I в следующем порядке:

подключить вход осциллографа к выходу синхроимпульсов генератора через проходную нагрузку 50 Ом и соответствующий делитель из комплекта осциллографа;

измерить параметок синхроимпульса (длительность, амплитуду я длительность фронта) по экрану осциллографа;

определить длительность фронта ('^'ф cwwxp. ) , нс,по формуле (3):

XqpCUHXP              усг                         (3)

“ измеренная длительность фронта синхроимпульса » нс;

- Бремя установления перехозхной х^зрактери-стики осциллографанс^

Величина        осци/июграфа должна быть заранее известна

или может быть предварительно измерена с помощью одного из основных импульсов генератора Гб-17-

Амплитуда синхроимпульса, измеренная на предварительно откалиброванном осциллографе, должна быть не менее 1В»

Длительность синхроимпульса дол^кна быть не менее 100 нс, а длительность фронта - не солее 5 нс*

При несоответстЕИй этим требованиям генер/атор подлежит забракованию и направлению в ремонт;

д) определение задержки импульсов с коротким фронтом относительно синхроимпульсов производят методом непосредственных измерений с помощью осщ1ллографа С1-31 в еле,дующем порядке: •подать на.вход осциллографа через тройник из комплекта осциллографа C7-II синхроимпульсы и основные импульсы положи-. т.ельной полярности, ослабленные аттенюатором н<с 10 дБ из комплекта генератора Г6-17;

pjSMcpHTb задержку между фронтом синхроимпульса на уровне половины его-амплитуды и фронтом основного импульса при минимальной и максимальной установке задержки с помощью потеющие-метра (ручка потенпдометра выведена на переднюю панель генера-•• тора).                 .         .

Задержка основных импульсов относительно синхроимпульсов •должна плавно регулироваться в следующих пределах:

• минимальная задержка - не-более 50 нс; . • максимальная задержка - не менее 100 нс;-При несоответствии этим требованиям генератор подлежит забракованию’и направлению в ремонт;

..е) определение диапазона спектра, его неравномерности и мощности гармоник в диапазоне частот 1-1000 1/:Гц - при ддскрот--’Ности 1; 10.'й 100 М.Гц произво.^щт.штоддлм сравнеьшя мощности измеряемой гармоники генератора Гб-17 с мощностью монохроматического сигнала .ГбВ на частоте равной частоте соответст вуЮ’цеГ: гац>-моники, с после,измерением .мо11К;ости сшчтлда ГСВ измерите-

Л ем р.4ошностй-,

Стр^кт:/рная схема coeKinieHjaH прйборов приведена на рис. 14-

Г4-68

14-120)

I

Схема соеданения приборов для определения диапазона опека.’ра, его неравномерности и мощности гармоник

которых производятся измерения» приведены в

Табтщца 5

I

f

I

i

! i I

Измерения необхо.дамо iipcud вводить в след^’шцем портике: для определения диапазона спектра, его неравномерностп и моищости гармоник в поддаапазоне 1-30 МГц соединить приборы согласно рисЛ4;

после прогрева приборов включить генератор Г6-1? в режим внутреинего запуска;

установить требуемую дискретность гармоник;

подключить выход гармоник генератора Г6-17 ко входу измерителя помех П4~12А;

устанойить ручку регулировки уровьш гармоник в крайнее правое фиксированное положение;

настроить измеритель помех на требуемую частоту гармоники по максимуму пока за Finn выходного индикатора;

входным аттенюатором и ручкой регулировки усиления измерителя помех установить стрелку индикатора на конечную отметку шкалы, после чего менять положение ручек регулировки измерителя помех запрещается;

через аттенюатор да-19 подключить ко входу измерителя помех генератор 1'4-68.

Примечания: 1.

мощность гармоник Po ь ваттах определяется no

’^*’ А *                              И)

- измеренная мощность сигнала ГСВ» Вт; коэффициент .деления по мощностм аттенюатора .Hxi-J/J (безразмерная величина).

Аналогично произвести измерения мощности гармоник в диапазоне частот 30-1000 МГц» Определение мощности гармоник в диапазоне частот 1-4 ГПд при их дискретности 1 Mill произвести на частотах, указанных в табл»5, методом непосредственных измерений с помощью приемника II6-I6 в следующем поря;ц<е:

выход гармоник генератора через аттенюатор 20 дБ и переход 32-115/4 Б диапазоне частот 2-4 ГГц (имеется в комплекте генератора Гб-17), а Б диапазоне частот J.-2 ГГц через аттенюатор 20дБ и тронетерматор Э1-19А, подключить ко входу приемника,

Измерения производать при (пирокой полосе пропускания приемника.

Действительное значение формуле (5):

Р = 1,37-10”^'^Р

где Г (К)   - показания

Измерения мощности гармоник при их дискретности 10 и

100 МГц производить на узкой полосе пропускания»

Мощность гармоник при их дискретности 100, 10 и I МГЦ, в диапазоне частот 1-2000 МГц должна быть не менее       10’"'^ и

-б 10 Вт соответственно, а в диапазоне частот 2-4 ГГц - 10  ,

я о

10 и 10 “ Вт соответственно.

Неравномерность спектра гармоник определить как отношение уровня каждой конкретной гармоннки, указанной в табл,5, к уровню первой гармоника.

Неравномерность спектра гармоник должна быть не более +3 дБ - в диапазоне частот 1-2000 МГц.

Определение предела регулировки, моащостй гармоник произвести при измерении мощности гармоник с помощью приемника По-16 на З-х, произвольно выбранных'частотах В' .диапазоне 1-4 ГГц. Для этого после очередного измерения мощности гармоники устано- ' вить ручку регулировки выхода гармоник' .в крайнее, левое положение и по приемнику измерить ослабление уровня’мощности гармоник относительно начального значения. '      •   _

Предел регулировки уровня мощности гармоник должен быть не менее 20 дБ,

При несоответствии генератора требованиям к мощности гармоник неравномерности их спектра или пределу регулирово уровня мощности гармоник он подлежит забракованию и направлению в ремонт;                                              \         .        .

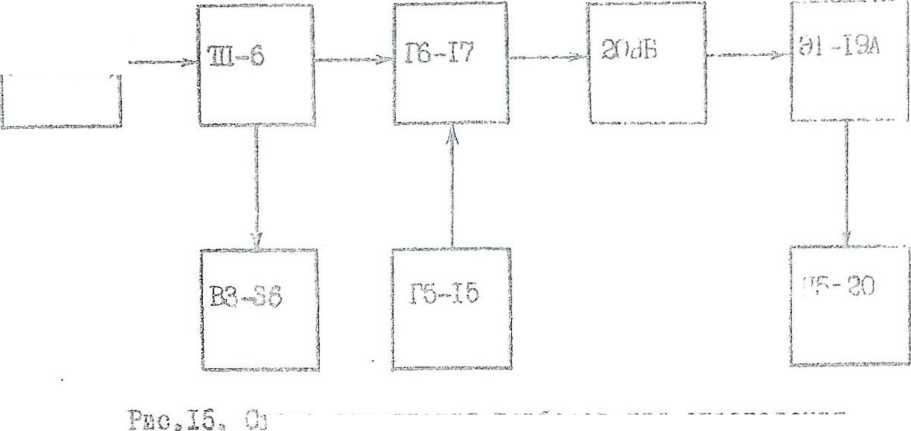

р/ к)онределени8 зозможйостй работы генераторе, при виекМи^ запуске (выход гармоник) проязэеоти по Gxaj^a соо.динбннй^нрине З^ениой н.а рисЛЗ^в оледующо^! порндко,;

хс?да

созданенуя nppjoopob дизя оирзделеыкя работы гейера11'О,эа прй внешне (выход гармонак)

:/с9;ано-вн1гь

^.ен0 0 ВНУТР3 ло^е11йз I.GO Шг

ароизвеогв ?1эс^1:ройк^ прйе?^1Нй1?н на частот?в 1000 МГц на 1:1ад гене разора 05-17;

^стааовв2?ь С'Грзл^сз’ ё!ндй1са::ора хрязмнйке во зторои не шкаль?;

З^станоБ^^ь вереклхзча^ель запуска генераюра ib-i? ^ешзз ВНЕШ, I s^iz , ГСВ через тройных ТП-О, алек^е ждлйвольтметра ВЗ-Зб, додот^ть ко       eaeiisHero за

пуска геяераа;ор ГЗ'-17;

устаяовя^ь 4BO3:o;vy IXJB, равной I МИд» 51 аодсь:рон1-ь ее ао А1аксйЬ5уму мощаост’Л, яз^еренной ар2ежнко?.и I’iHipn^ueiise снгнзлн за пу С1Ш ко Hi’pozw рова т ь лш лл а вол ьш'кюг рОаМ.

Аналогично проверить внешней запуск curnajiai’^ij нь 4&cTii’i/iK 5 МГл и 100 МГц при положенйлх переклзяател?] ро Гб-17 5 МНв в Ь-ХОО Ш2 cco’js е^сз?венно-1-100 Бнепзйип сйр.ньл полд^гь с РЗЬ танне

I МШ, Выходной сигнал в это?л случае ераьниаао’хсл п Ги|.цо1!пь:н: TOGO ^1Гц при дискретностп гйрмог.ик 1 МГп.

Результаты поверка счагаютоя з'довлетворательнымй, если при запуске частотами I; 5 а I—100 МГц мощность гармоники на частоте ЮСЮ МГц не ниже, чем в режиме внутреннего запуска» При несоответствии генератора этим требованиям он подлежит забракованию и направлению в ремонт;

а) определение возможности работы генератора при внешнем запуске (выход импульсов) производить в следую11|ей последовательности :

соединить приборы согласно рис*16;

Рис.16. Схема соединения приборов для определения возможности работы генератора Г6-17 при внешнем запуске (выход импульсов)

подать на вход осциллографа CI-3I импульсы положу]тельной^ полярности с генератора импульсов Г5-15 длительностью более 0,1 мкс, частотой следования от О до 10 кГц и амплитудой от 2 до ЮВ, а затем синусоидальный сигнал с генераторов ГЗ-102 а Г4-68 частотой от 100 Гц до I МГц амплитудой от I до ЮВ;

подать на вход внешнего запуска генератора Г6-17 сигналы, проверенные на осциллографе CI-3I.

Включенный к разъему ВЫХОД ИМП        или ЪЛ частото

мер 43-39 должен иметь показания, соответствующие частоте входных сигналов в пределах погрешности установки частоты генераторов.

При несоответствии этим требованиям генератор подлежит забракованию и направлению в ремонт;

к) определение возможности работы генератора в режиме внутренней амш1итудной модуляции прсизводить в. следующей последовательности:

установить переключатель ЗАПУСК генератора в положение ВНУТР , переключатель ЧАСТОТА СЛЕДОВАНИЯ ГАШОНИК - 100 MHz ;

подключить выход гармоник генератора ко входу осциллографа CI-3I.

В pejEaMe внутренней синхронизаций осциллографа на его экране должен наблюдаться меандр частотой 1000 Гц, половина периода которого должна быть заполнена импульсами с частотой следования 100 ffin.o

Определение возможности работы генератора в режиме внешней амплитудной модуляции производить при положений ВНУТР переключателя ЗАПУСК, частоте следования гармоник ТОО МГц и положении BH53II AM переключателя режима модуляции в следующей последова-тельности:

подать на разъем МОДУЛЯЦИЯ ВХОД с генератора импульсов 375—15 импульсы длительностью от I до 10 мкс отрицательной поляр-

9

ПОДКЛЮЧИТЬ выход гармоник генератора Гб-17 ко входу осциллографа С1»31;

запуск осциллографа осуществлять синхроимпульсами генератора Г5-15;

установить частоту следования импульсов генератора r5-I5, равный 10 кГц;

регулировать амплитуду импульсов в 15)еделах 2-I0B.

На экране осциллографа должны наблюдаться пачки импульсов

с

водят записью результатов поверки в формуляр, заверяют подписью поверителя и оттиском пломбируется в соответствии го описания.

• 12.5.2. На генераторы,

настоящего.раздела, выдают извещение о его непригодности .к применению с записью в нем параметров, по которьил генератор не соответствует техническим требованиям.

При эксплуатации прибор должен подвергаться периодической поверке не реже одного раза в год по методике, изложенной в дан-НОМ разделе.
