Методика поверки «Комплексы программно-аппаратные wiSLA » (ЛВЕТ 425760.51.001 МП)

Методика поверки

Тип документа

Комплексы программно-аппаратные wiSLA

Наименование

ЛВЕТ 425760.51.001 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Первый заместитель генерального директора-заместитель по научной работе ФГУП «ВНИИФТРИ»

Комплексы программно-аппаратные wiSLA

Методика поверки ЛВЕТ 425760.51.001 МП

Москва 2019

СОДЕРЖАНИЕ

Настоящая методика поверки устанавливает методы и средства первичной, периодической поверки комплексов программно-аппаратных wiSLA (далее - комплексов).

Поверку комплексов осуществляют метрологические службы, аккредитованные на данные виды работ.

Интервал между поверками - два года.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц. не зависимо от форм собственности.

1 Операции поверки
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Основные операции при проведении поверки

Наименование операции

Номер пункта методики поверки

Проведение операций

при первичной поверке

при периодической поверке

1 Условия поверки

5.1

+

+

2 Опробование

6.1

4-

+

3 Определение метрологических характеристик

6.2

+

+

4 Идентификация программного обеспечения (Г1О)

7

+

+

1.2 Не допускается проведение поверки отдельных измерительных каналов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

1.3 Поверка может быть прекращена при выполнении любой операции, в результате которой получены отрицательные результаты.

2 Средства поверки
  • 2.1 СИ, используемые при поверке комплексов, должны быть зарегистрированы в Федеральном информационном фонде и на момент поверки иметь действующие свидетельства о поверке.

При проведении поверки должны применяться средства поверки, представленные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки

6.2

Комплекс измерительный ВЕКТОР-ИКИ-2016, диапазон измерений длительности сеансов связи от 1 с до 86400 с, пределы допускаемой абсолютной погрешности измерений длительности сеансов связи ±0,1 с; диапазон    формирования/измерений    объёма    данных/количества

информации от 1 байта до 1012 байт, пределы допускаемой абсолютной погрешности формирования и/или измерений объёма данных/количества информации 0 байт.

5

Персональный компьютер операционная система Linux CentOS 6 и более

2.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых комплексов с требуемой точностью.

  • 3 Требования к квалификации иоверителей

    • 3.1 К выполнению операций поверки и обработке результатов испытаний могут быть допущены лица со средним или высшим техническим образованием, аттестованные в качестве поверителя в установленном порядке, знающие основы вычислительной техники, и изучившие эксплуатационную документацию комплексов wiSLA и средств поверки.

4 Требовании безопасности
  • 4.1 При проведении поверки должны быть соблюдены меры безопасности, указанные в соответствующих разделах эксплуатационной документации средств измерений (далее -СИ), используемых при поверке.

  • 4.2 При выполнении операции поверки должны быть соблюдены требования техники безопасности, регламентированные ГОСТ 12.1.019-2017, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

5 Условия поверки
  • 5.1 При подготовке к поверке поверитель должен проверить наличие всей документации, необходимой для проведения поверки, и готовность основных и вспомогательных средств поверки.

  • 5.2 При проведении поверки необходимо соблюдать следующие условия:

  • - температура окружающего воздуха, °C                          от +15 до +25;

  • - относительная влажность окружающего воздуха, %                от 40 до 80;

  • - атмосферное давление, кПа (мм рт.ст.)             от 84 до 106,7 (от 630 до 800).

6 Подготовка и проведение поверки
  • 6.1 Опробование

    • 6.1.1 Опробование комплексов начинать после подключения зонда wiProbe к персональному компьютеру (либо после установки нового зонда в сеть комплекса wiSLA) с установленным программным обеспечением комплекса wiSLA в соответствии с руководством по эксплуатации (далее - РЭ).

    • 6.1.2 В соответствии с РЭ включить питание зондов wiProbe.

    • 6.1.3 Открыть страницу со списком подключенного оборудования в web-интерфейсе комплекса wiSLA, убедиться в том, что подключенный зонд wiProbe отображается в списке оборудования.

    • 6.1.4 Проверить доступность устройства, для этого в web-интерфейсе комплекса wiSLA перейти к просмотру детальной информации о зонде wiProbe, выполнить проверку связи нажатием соответствующей пиктограммы («Получить данные»).

    • 6.1.5 Убедиться в отсутствии пиктограммы, свидетельствующей о ресинхронизации времени на сервере комплекса wiSLA и на зонде wiProbe.

    • 6.1.6 Выполнить проверку соответствия идентификационных данных ПО СИ. Проверку проводить с помощью web-интерфейса комплекса wiSLA. Для проверки версии SLAMON аппаратной части комплекса на странице с детальной информацией о зонде wiProbe необходимо убедиться, что версия ПО не ниже 1.0. Для проверки версии комплекса wiSLA необходимо проверить, что версия в нижней части страницы (футере) не ниже 3.0.

    • 6.1.7 Положительным результатом опробования считаться отсутствии пиктограммы, свидетельствующей о ресинхронизации времени на сервере комплекса wiSLA и на зонде wiProbe , а так же соответствия идентификационных данных ПО СИ. В случае успешного опробования комплекса можно переходить к его поверке.

    • 6.1.8 Подготовка к поверке комплексов wiSLA.

    • 6.1.9 Поверку комплексов следует начинать после подключения аппаратной части комплекса в виде зондов wiProbe в систему контроля, мониторинга и управления трафиком wiSLA и успешного его опробования.

    • 6.1.10 Поверка зонда wiProbe входящего в состав комплекса должна производиться с использованием ВЕКТОР-ИКИ-2016 и сервера комплекса wiSLA.

    • 6.1.11 Поверку комплексов wiSLA необходимо проводить в случаях окончания срока действия свидетельства о поверке и первично при вводе в комплекс wiSLA нового зонда wiProbe.

    • 6.1.12 Поверка комплексов wiSLA необходимо проводить через web-интерфейс комплекса.

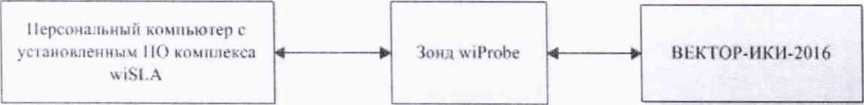

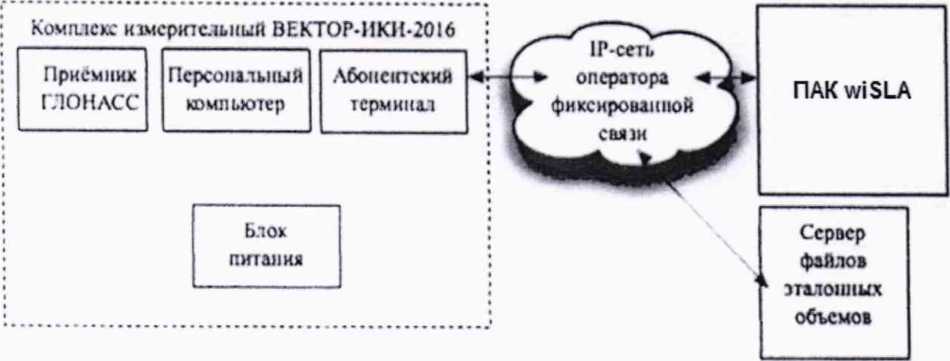

    • 6.1.13 Поверку следует проводить с использованием одной из схем «а» или «б»,

приведенных на рисунке 1.

а)

б)

Рисунок 1

Соединение ВЕКТОР-ИКИ-2016 и зондов wiProbe, размещенными на узлах сети следует производить в соответствии с инструкциями, приведенным в РЭ.

  • 6.1.14 Перед проведением поверки необходимо проверить срок действия свидетельств о поверке на применяемые средства поверки.

  • 6.1.15 Настройка оборудования перед поверкой

  • 6.1.16 Настройка комплексов wiSLA

  • 6.1.17 Открыть в web-интерфейс комплекса wiSLA, и перейти к просмотру подключенного оборудования.

  • 6.1.18 В дополнительном меню выбрать раздел «Поверка», в открывшемся диалоговом окне выбрать зонды для поверки.

  • 6.1.19 Убедиться в том. что выбранные зонды перешли в режим поверки. Для этого повторно перейти в меню поверки и убедиться, что для всех выбранных зондов отображается соответствующая пиктограмма.

  • 6.1.20 Настройка СИ

  • 6.1.21 Включить ВЕКТОР-ИКИ-2016, выполнив операции:

  • 6.1.22 Выполнить запуск ВЕКТОР-ИКИ-2016.

  • 6.1.23 На ВЕКТОР-ИКИ-2016 убедиться, что произошёл запуск операционной системы (ОС), а в настройках ОС правильно установлен часовой пояс места размещения ВЕКТОР-ИКИ-2016 (см. РЭ ОС), с помощью ярлыка “ВЕКТОР-ИКИ-2016” запустить программу ВЕКТОР-ИКИ-2016.

Появится рабочее окно программы (рисунок 2).

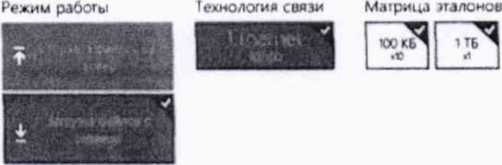

Параметры тестов

Режим работы          Технологи* сеем» Матрица эталонов

z © @ ® ®

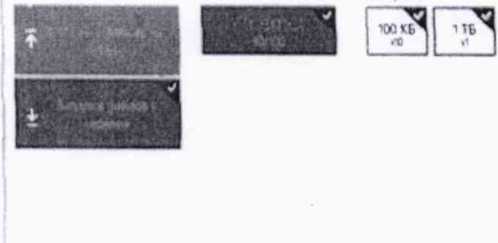

Рисунок 2

  • 6.1.24 Убедиться, что приемник ГЛОНАСС/GPS включен. При включенном приемнике, в нижнем левом углу рабочего окна (рисунок 2), будет отображаться вращающаяся пиктограмма индикатора “Поиск спутников”, а при наличии синхронизации системного времени “ВЕКТОР-ИКИ-2016” с НШВ РФ постоянно отображается надпись “Время успешно синхронизировано”.

При правильном размещении антенны приемника ГЛОНАСС/GPS и его исправности синхронизация системного времени “ВЕКТОР-ИКИ-2016” должна произойти не позднее 30 минут после включения питания ВЕКТОР-ИКИ-2016.

Если в течение указанного выше времени синхронизация не установится, и в правом верхнем углу рабочего окна (рисунок 4) будет отображаться надпись: “Поиск устройства ГЛОНАСС/GPS'’, необходимо выйти из программы ВЕКТОР-ИКИ-2016 и запустить её повторно. После третьей попытки — произвести перезагрузку ПК ВЕКТОР-ИКИ-2016 и выполнить действия, описанные выше.

Если перезагрузка ноутбука ВЕКТОР-ИКИ-2016 не приведет к требуемому результату, следует прекратить поверку и направить ВЕКТОР-ИКИ-2016 на диагностику в сервисную службу производителя.

  • 6.1.25 Выполнить настройку ВЕКТОР-ИКИ-2016

Произвести настройку режима передачи файлов эталонных объемов. Для передачи файлов эталонных объемов на СФЭО в меню “Режим работы” выбрать режим “Загрузка файлов с сервера”, для получения файлов эталонных объемов с сервера (рисунок 3).

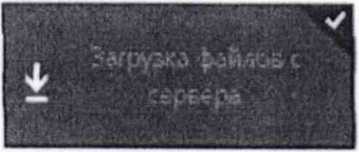

Рисунок 3

  • 6.1.26 Произвести настройку расположения файлов эталонных объемов ВЕКТОР-ИКИ-2016:

  • • Нажать кнопку “Настройки”;

  • • В появившемся окне нажать кнопку “Хранилище”;

  • • Произвести выбор пути на файловой системе ПК ВЕКТОР—ИКИ-2016 для сохранения принимаемых файлов эталонных объемов путём нажатия кнопки “Выбор расположения" в разделе “Расположение загружаемых эталонных файлов”(Рисунок);

  • • 11роизвести выбор пути расположения на файловой системе ПК ВЕКТОР-ИКИ-2016 файлов эталонных объемов путём нажатия кнопки “Выбор расположения” в разделе “Расположение отправляемых эталонных файлов” (рисунок 4).

    © 1 г ip >ики

    Расположение загружаемых эталонных файлов

    Хранении.*

    RX-WEIGHTS

    Hs Pi '•

    , • i*rM4

    Выбор расположения    Удалить »аг ружейные фаАлы

    £ I | ♦ •’(                   Ф’М 1«'fl

    Сохоа-я’ь сгружаемые файла. в р.ами^см оаспслсже-м»' В*кл     Вина

    'Ъоверй’ь наличие свободного места перед началом тестов

    В«л

    Всегда удалять загруженные файлы* перед началом тестов

    »1 ; ■ »»•.’» 1» •>.

    Расположение отправляемых эталонных файлов

    ТХ-WEIGHTS

    Имеются файлы эталонны» объемов 1 6 512 КБ 1 Мб. 5 МБ Ю МБ

    2С-М6 50МБ ЮОМБ 2О0МБ 500МБ. 1'Б 2 *b (всего 12)

    ВыГюр Р.КЛОЛОЖСМИ»

Рисунок 4

  • 6.1.27 Произвести настройку расположения файла протокола измерений ВЕКТОР-

ИКИ-2016:

  • • Нажать кнопку “Протокол испытаний”;

  • • Произвести выбор пути на файловой системе ПК РЭТ для сохранения протокола измерений путём нажатия кнопки “Выбор расположения”;

  • • Файл протокола измерений будет сохранён по указанному пути в формате “xlsx” (рисунок 5).

    © I 1/К |р» 1ИЛ.1

    М»

Рас по точение прсто*г)лов испытам.'Л

reports

Выбор расгюложптия

I» >n. f

J1роч>*ч>А •*< пытвнги

ЖЧКИнИН м-мс

Рисунок 5

6.1.28 Перейти в главное окно программы путём нажатия пиктограммы

ЕЯ

В главном

окне программы в столбце «Технология связи» (рисунок 6) войти в меню настройки

“Свойства профиля” для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок бРисунок).

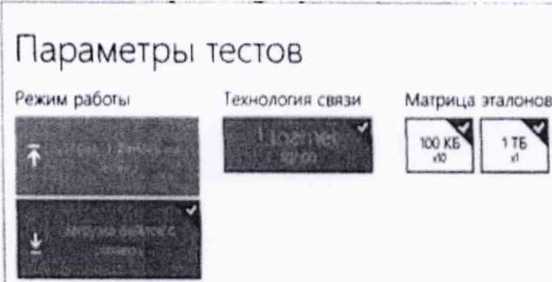

Параметры тестов

Рисунок 6

6.1.29 Произвести настройку СФЭО. Соединить порт Ethernet СФЭО с портом Ethernet ВЕКТОР-ИКИ-2016 с помощью прилагаемого UTP-CAT5 кабеля.

В соответствии с предоставленными данными произвести настройку параметров IP-протокола СФЭО:

  • • Нажать кнопку “Настройки”;

  • • Выбрать пункт "Сервер эталонных файлов”;

• В появившемся окне (рисунок 7) заполнить настройки параметров IP-протокола

СФЭО;

(£) Н.ь I; ч ики

ApdHH Ъ'ВсГ

!• МН

Внешний адрес сервера

Задействовать внешний адрес для обращения к сеовеоу

iP-ддрес /ибо доменное имя) для связи с сервером storage trxline ru

Параметры IP протокола сервера

Задайте параметры ;Р «р’орь-е сервер будет использовать дт» выхода в се’ь неиспользуемые юля оставь'* пустыми 3-асоес             Мвс<» ппзсыти        jmo»

10 70 0 1           255 255 255 0      10 70 0 254

10 70 0 251

10 70 0 252

ДОПОЛНД1ГЛ1.НО

Конфигурирование сервера

• ». «-14дп-ес;

Выполнив конфигурирование

Активный режим Р’Р -а сюсоне сервера (RPC 959)

Рисунок 7

  • • Установить внешний IP-адрес или доменное имя СФЭО для доступа к нему ВЕКТОР-ИКИ-2016 в случае, если параметры IP-протокола СФЭО отличаются от параметров доступа РЭТ к СФЭО при проведении измерений;

  • • Нажать кнопку “Выполнить настройку сервера”.

  • 6.1.30 Синхронизовать системную шкалу времени часов ВЕКТОР-ИКИ-2016 с Государственной шкалой времени РФ UTC(SU), выполнив настройку и синхронизацию шкалы системного времени РЭТ с национальной шкалой времени РФ UTC (SU) (далее -НШВ РФ). Для синхронизации системной шкалы времени часов по Государственной шкале времени РФ UTC(SU) использовать тайм-серверы точного времени, работающие с протоколом NTP (Network Time Protocol), с использованием эталонных тайм-серверов ФГУП «ВНИИФТРИ» на базе Государственного эталона времени и частоты ГЭТ 1-2012. Для чего:

• Выбрать пункт “Точное время” из списка “Настройки";

• В появившемся окне включить “Приёмник сигналов ГЛОНАСС/GPS” или, при необходимости, “Серверы точного времени (NTP)” (рисунок 8)

© I lac i ройки

Источники точного времени

Поиемник сигналов ГЛОНАСС/GPS

Точное время

Сеовеоы точного времени (NTP)

Выел

( ерв« р эталонных файлов

Протокол испытаний

NTP-ceoeep №1

ntp1 vniiftri.ru

NTP-ceoeeo №2

ntp2.vmiftri.ru

\ТР-сеовео №3

ntp3 vniiftri ru

Ретрансляция точного времени

Дополнительно

ч-ТА11

Задействовать встроенный NTP-сервер

Выел

Се’ееой адаггео для работы с протоколом NTP

Определять автоматически

Настройки соединения

  • 6.1.31 Запустить и настроить ВЕКТОР-ИКИ-2016

  • 6.1.32 Произвести настройку расположения файла протокола измерений ВЕКТОР-

ИКИ-2016:

• Нажать кнопку “Протокол испытаний”;

• Произвести выбор пути на файловой системе ПК РЭТ для сохранения протокола измерений путём нажатия кнопки “Выбор расположения”;

• Файл протокола измерений будет сохранён по указанному пути в формате “xlsx” (рисунок 9).

©Hi tp( )ИК»1

Ар.Р'И •»*•**•

1>. -о»: ‘ t>,A'М •

• t J 1 • ;•                       J »/ I t

Прсчмил ЛСПММН/И

Расположение протоколов испытаний f(>por ts

Выбор рааюложеъм

Рисунок 9

  • 6.1.33 Перейти в главное окно программы путём нажатия пиктограммы I™ В главном окне программы в столбце «Технология связи» (рисунок 10) войти в меню настройки "Свойства профиля” для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок 11).

    Рисунок 10

’ежиологи» смл<

с

Рисунок 1 1

В меню “Технология связи" выбрать нужный тип физического интерфейса Ethernet для подключения к зонду wiProbe комплекса wiSLA при проведении изменений (рисунок 12).

Технология связи

Рисунок 12

В выпадающем меню “Сетевой адаптер” выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе ПК РЭТ в качестве абонентского терминала и используемое при выбранном типе физического подключения (рисунок 13).

(г)

Геммологи* ГМ ЛИ

IUwmi 4VW

( и КЧН * АД» • • I

Wtr«-»w

Рисунок 13

  • 6.1.34 Нажать кнопку “Свойства адаптера” и далее

произвести настройку

IP-протокола. (Рисунок 14)

О ,м<*и>

•«•HV «••«»* И*

Рисунок 14

  • 6.2 Определение метрологических характеристик

    • 6.2.1 Для определения метрологических характеристик нужно заполнить поля “IP-адрес”, “Маска подсети” и “Шлюз” в соответствии со схемой.

    • 6.2.2 Для определения метрологических характеристик необходимо запросить у администратора комплекса wiSLA файл сценария, в котором указаны данные зондов wiProbe. требующих проведения поверки.

Файл является таблицей в формате CSV. где первая строка является заголовком (рисунок 15).

1

р

inask

eway

id

1

255.25

10.

12

0.0.0.1

5.255.0

0.0.254

345670

1

255.25

10.

12

0.0.0.2

5.255.0

0.0.254

345671

1

255.25

10.

12

о.о.о.з

5.255.0

0.0.254

345672

gat

Рисунок 15

Каждая последующая строка содержит параметры IP-протокола, необходимые для связи с зондом wiProbe комплекса wiSLA, идентификатор которого прописан в соответствующей колонке.

Для проведения поверки файл сценария нужно скопировать в каталог на жестком диске ВЕКТОР-ИКИ-2016.

В соответствии с рисунком 14 при настройке сетевого адаптера выбрать сценарий автонастройки. С помощью кнопки “Выбор расположения" указать соответствующий каталог на жестком диске, где хранится файл сценария.

  • 6.2.3 В соответствии с РЭ ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов. На зонде wiProbe в соответствии с РЭ проверить перечень исполняемых функций, контролируемых параметров, режимов измерений, просмотра и регистрации результатов измерений, формирования соответствующих отчетов. Эталонные файлы необходимо генерировать поочередно, чтобы иметь возможность различить передачи на зонде wiProbe.

  • 6.2.4 Определение диапазона и абсолютной погрешности измерений количества переданной (принятой) информации (данных)

    • 6.2.4.1 Обеспечить передачу с ВЕКТОР-ИКИ-2016 (в соответствии с пропускной способностью канала связи до поверяемых зондов wiProbe), файлов эталонных объемов от СФЭО по организованной сети связи через зонды wiProbe комплекса wiSLA в соответствии с таблицей 4.

Таблица 4 - Матрица объемов для поверки

11ропускная

способность канала связи

Название файла эталонных объемов

Объем файла. Байт

Количество

от 0 до 2 Мбит/с

512 кБ

524288

10

от 2 до 8 Мбит/с

1 МБ

1048576

10

от 8 до 50 Мбит/с

5 МБ

5242880

10

от 50 до 100 Мбит/с

10 МБ

10485760

10

от 100 до 500 Мбит/с

100 МБ

104857600

10

от 0,5 до 1 Гбит/с

200 МБ

209715200

10

от 1 до 5 Гбит/с

500 МБ

524288000

10

от 5 до 10 Гбит/с

1 ГБ

1073741824

10

от 10 до 20 Гбит/с

2 ГБ

2147483648

10

Выполнить настройку передачи файлов эталонных объемов, используя матрицу объемов для поверки.

  • 6.2.4.2 По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК в заданном месте размещения.

При проведении поверки будет сформировано столько файлов протоколов измерений, сколько IP-адресов задано в файле сценария. Имена файлов протоколов измерений будут начинаться со значения ID зонда wiProbe, по которому было проведено измерение. Например, 12345802_27012017_120200.xlsx, где 12345802 —ID зонда.

Вид протокола измерений в формате “xlsx” показан на рисунке 16.

Ю«онд«

по со«дмн«мшо Г ТРОЛТ А

П4Р4Д4ЧИ

• (амммого

гхредеми

эталонного

Продолжи 1»л*нО< 1Ь

П4Р4Д4ЧМ |ТУМ>ИИ<ХО

Ф4ДЛ4

Паирмл ооросг» п«р«дрчи паапм (th»rn«<

Объ*м гмредлниоА имформа цмм

•Я 4ДРМ

клиента

ТСЯ порт

клиенте

_

IP .дрч

С4Р44А4

TCP пер»

иа>

• 6с4

[

4 Ьс.4

чч:ммсс.00

<м4ам;«,00

сссс.ОО

12 3456 ТО

102400

1000 1

10002

10 СО 254

2O1O42OQ.1O

10 42 09.10

9,«

2.26

ummv

102400 10 0 0 1

10004 10 0 0 254

2010 42 10.10

1042 11.10

9.00

2.26

102400 10 0 0 1

*0006 10 0 0 254

20

10 4 2 20.10

10 42 29.10

9,00

2.26

12345* то

102400 10 0 0 1

1000» 100 0 2М

.’0

10*2 10,10

10 42 19.10

9.00

2.26

имббто

1024001100 0 1

30010 10 0.0 254

20

10 42 40.10

10 42 49.10

9,00

2.26

12 345* ТО

102400 10 0 0 1

10012 10 00 254

20

10 42 50.10

10 42 59.10

9.00

2.26

121456 ТО

102400 10 0 0 1

*0014 10 0 0.254

20

10 41 00.10

10 41 09.10

9.00

2.26

12 *45 6 ТО

10240040 00 1

*0016 10 0 0 254

20|10 41 10.10

10 4| 19.10

9.00

24»

ums67o

102400 10 0 0 1

3001» 10 0 0 254

20(1041 20.10

10 43 29.10

900

2.26

12*456ТО

102400 10 00 1

*0020 10 0 0 254

20; 10 41 Ю.Ю

10 41 39.10

9.00

2.26

12М56ТО       102400

ДО 0.0 1

10022 10 0 0 254

20110 41 40.10

10 43 49.10

9.00,            2.26

12Ы56ТО   > О9451Ы1

.10 0 0 1

10024 10 0 0 254

20 10 4] Ю.Ю

12 00 00.10

2169 ТО. 00           2.26

Рисунок 16

  • 6.2.4.3 Для проведения поверки необходимо, используя web-интерфейс комплекса wiSLA, получить выгрузку результатов поверки от всех поверяемых зондов wiProbe протоколы измерений в соответствии с РЭ.

В файле протокола измерений значения всех параметров зонда wiProbe рассчитываются автоматически. Решение об их соответствии (или несоответствии) нормам, установленным в описании типа на комплекс (в части зондов wiProbe), по результатам поверки выносит поверитель.

  • 6.2.4.4 Обработка результатов измерений производится поверителем, с целью определения метрологических характеристик зонда и осуществляется путем сравнения протоколов измерений, сформированных ВЕКТОР—ИКИ—2016 с протоколами измерений, полученными комплексом wiSLA. Для обработки результатов поверки необходимо:

  • - Протоколы измерений ВЕКТОР—ИКИ—2016 переписать на USB-носитель, далее перенести на ПК (на котором будут сличаться результаты);

  • - Протоколы измерений зондов wiProbe в формате “xlsx” переписать на USB-носитель и далее перенести на ПК (на котором будут сличаться результаты;

  • - С помощью Excel-совместимого табличного процессора, на ПК производится сравнение (сличение) протоколов измерений, сформированных ВЕКТОР-ИКИ-2016 и комплексом wiSLA/

Для каждой строки в протоколе измерений ВЕКТОР-ИКИ—2016 необходимо найти соответствующую строку в протоколе измерений комплекса wiSLA, что бы временные отметки «Время начала передачи эталонного файла» и «Время окончания передачи эталонного файла» были приблизительно равны (с установленной в требованиях к поверке точностью). Далее в найденных строках выполняются следующие проверки:

  • - Сравниваются значения полей “Объем переданной информации” — они должны совпадать в обоих строках.

  • - Сравниваются значения полей “Продолжительность передачи эталонного файла” -они должны совпадать (с установленной в требованиях к поверке точностью).

  • 6.2.4.5 Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных комплексом wiSLA для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений количества (объёмов) информации зондом wiProbe.

  • 6.2.4.6  Результаты поверки измерений количества переданной (принятой) информации (данных) считать положительными, если абсолютная погрешность измерений количества переданной (принятой) информации К (данных) находится:

в пределах 10 Байт, при передаче количества информации до 10 Мбайт включ.,

в пределах 1 • Ю’4 К, где К----количество переданной информации (данных) в байтах и более 10 Мбайт.

6.2.5 Определение диапазона и абсолютной погрешности измерений продолжительности сеанса передачи данных

  • 6.2.5.1  Для определения диапазона продолжительности сеансов необходимо определить длительности сеансов для каждого объема информации полученные от ВЕКТОР-ИКИ-2016 и измеренные зондами wiProbe комплекса wiSLA. Продолжительность сеанса определяется как разница между временем начала передачи эталонного файла и временем окончания его передачи.

  • 6.2.5.2 Вычислить разности длительности сеансов, зафиксированных ВЕКТОР-ИКИ-2016 и полученных в результате измерений зондами wiProbe комплекса wiSLA для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерений продолжительности сеанса информации зондом wiProbe.

  • 6.2.5.3 Результаты поверки измерений продолжительности сеанса передачи данных считать положительными, если абсолютная погрешность измерений продолжительности сеанса передачи данных находится в пределах ± 0,2 с.

7 Идентификация программного обеспечения (ПО)
  • 7.1 Цель и содержание проверки

При подтверждении соответствия ПО руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: идентификационное наименование ПО, номер версии ПО.

  • 7.2 Проверка соответствия идентификационных данных ПО СИ

Проверку проводить с помощью web-интерфейса комплекса wiSLA в соответствии с РЭ.

  • 7.3 Результаты проверки

Результаты проверки считать положительными, если идентификационное наименование ПО, номер версии ПО, соответствуют указанным в таблице 5 данным. Таблица 5 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

wiSLA 2.0

(well integrated SLA 2.0)

SLAMON

Номер версии (идентификационный номер) ПО

не ниже 3.0

не ниже 1.0

Цифровой идентификатор ПО

-

-

8 Оформление результатов поверки
  • 8.1 На комплекс, прошедший поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

  • 8.2 При отрицательных результатах поверки комплекс к применению не допускается, свидетельство о поверке аннулируется (при наличии) и выдается извещение о непригодности с указанием причины забракования.

    А.В. Апрелев

Начальник НИО-9

ФГУП «ВНИИФТРИ»

Ведущий инженер лаборатории 910

ФГУП «ВНИИФТРИ»

Н.М. Юстус

19

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
