УТВЕРЖДАЮ Начальник ФГБУ

Инструкция

Система измерительная

для стендовых испытаний воздушных стартеров вертолетов СИСТ-62

Методика поверки

СТ062-017.01 МП

2017 г.

СОДЕРЖАНИЕ

Стр.

Приложение А - Функциональные схемы поверки ИК

Приложение Б - Форма протокола поверки

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки (далее по тексту - «методика») устанавливает порядок проведения и оформления результатов поверки системы измерительной для стендовых испытаний воздушных стартеров вертолетов СИСТ-62 (в дальнейшем изложении - система) и устанавливает методику первичной и периодической поверок.

  • 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполнять операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ пункта методики

Проведение операции при

первичной поверке

первичной поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

7.10

да

да

4 Определение метрологических характеристик

4.1 Определение относительной погрешности измерений крутящего момента силы Количество измерительных каналов (ИК) -1

7.3 (8.1, 8.2)

да

да

4.2 Определение относительной погрешности измерений частоты вращения

Количество ИК -1

7.4 (8.1, 8.2)

да

да

4.3 Определение абсолютной погрешности измерений атмосферного давления Количество ИК -1

7.5

(8.1)

да

да

4.4 Определение приведенной (к верхнему пределу (ВП)) погрешности измерений избыточного давления воздуха Количество ИК - 2

7.6 (8.1, 8.3)

да

да

4.5 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

Количество ИК -1

7.7 (8.1, 8.3)

да

да

4.6 Определение абсолютной погрешности измерений температуры воздуха Количество ИК - 2

7.8 (8-1)

да

да

4.7 Определение абсолютной погрешности измерений интервалов времени Количество ИК -1

7.9 (8-1)

да

да

  • 2.2 Допускается проведение поверки отдельных ИК системы в соответствии с заявлением владельца системы.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 Средства поверки приведены в таблице 2. Таблица 2

    Номер пункта методики поверки

    Наименование и тип основных или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

    7.3, 7.4

    Генератор сигналов специальной формы ГСС-05: диапазон частот от 100 мкГц до 5 МГц, дискретность установки частоты 1 мкГц, пределы допускаемой абсолютной погрешности установки частоты (F) ±(5 10"6-F + 1 мкГц)

    7.5, 7.6,

    7.7

    Калибратор-измеритель    стандартных    сигналов    КИСС-03:    диапазон

    воспроизведения силы постоянного тока от 0,001 до 22,000 мА, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ±[0,05+0,01 (1/1к -1)] %, где I - верхний предел диапазона воспроизведения силы постоянного тока, 1к - контрольное значение воспроизводимой силы постоянного тока

    7.5, 7.6

    Калибратор давления DPI 610: диапазон измерений избыточного давления от 0,007 до 70 МПа, пределы допускаемой приведенной (к ВП) погрешности измерения избыточного давления ±0,025 %

    7.8

    Магазин сопротивлений Р4831: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 10 кОм, класс точности 0,02

    7.9

    Частотомер электронно-счетный 43-85/5: диапазон измерений длительности интервала времени от 10 нс до 10000 с, пределы допускаемой абсолютной погрешности измерения временных интервалов (Дт) ±(Г10'7-Т + 8зап’Т ± 5 нс), где Т - измеряемый временной интервал, 5зап - погрешность обусловленная системой запуска

    Вспомогательные средства поверки

    5.1

    Измеритель комбинированный TESTO 176-Р1: диапазон измерений температуры от минус 20 до плюс 70°С, пределы допускаемой абсолютной погрешности измерений температуры ±0,2°С; диапазон измерений атмосферного давления от 600 до 1100 мбар, пределы допускаемой абсолютной погрешности измерений атмосферного давления ±3 мбар; диапазон измерений относительной влажности от 0 до 100 %; пределы допускаемой абсолютной погрешности измерений влажности ±0,1 %

    Вспомогательное оборудование

    7.3, 7.4

    Кабель АЧХ СТ020.00.04.000

    7.5, 7.6

    Кабель для поверки IU СТ760.00.12.000

    7.8

    Кабель для поверки ИК температуры СТ720.81.00.000

    7.9

    Кабель для поверки ТТЛ сигналов СТ780.00.01.000

  • 3.2 При проведении поверки допускается применять другие средства измерений, удовлетворяющие по точности и диапазону измерений требованиям настоящей методики.

  • 3.3 При поверке должны использоваться средства измерений утвержденных типов.

  • 3.4 Используемые средства поверки должны быть поверены в соответствии с требованиями приказа Минпромторга России № 1815 от 02 июля 2015 г. и иметь действующее свидетельство о поверке (знак поверки).

  • 3.5 Средства поверки должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «ПОТ Р М-016-2001. РД 153-34.0-03.150-00. Межотраслевыми Правилами по охране труда (Правила безопасности) при эксплуатации электроустановок». ГОСТ 12.2.007.0-75, ГОСТ Р 12.1.019-2009, ГОСТ 12.2.091-2002 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

  • 4.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

ВНИМАНИЕ! На открытых контактах клеммных колодок системы напряжение опасное для жизни - 220 В.

  • 4.3 К поверке допускаются лица, изучившие руководство по эксплуатации (РЭ) на систему, знающие принцип действия используемых средств поверки и прошедшие инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке.

  • 4.4 К поверке допускаются лица, освоившие работу с используемыми средствами поверки, изучившие настоящую методику и имеющие достаточную квалификацию.

  • 4.5 Лица, участвующие в поверке системы, должны проходить обучение и аттестацию по технике безопасности и производственной санитарии при работе в условиях её размещения.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C (К)..............................от 15 до 25 (от 288 до 298);

относительная влажность воздуха при температуре 25°С, %.............................от 30 до 80;

атмосферное давление, мм рт. ст. (кПа)..............................от 730 до 785 (от 97,3 до 104,6);

напряжение питания однофазной сети переменного тока при частоте

(50±1)Гц, В....................................................................................от 215,6 до 224,4.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 При подготовке к поверке:

  • - проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов;

  • - проверить наличие свидетельств о поверке датчика крутящего момента силы, датчика тахометрического, преобразователя измерительного, преобразователей давления измерительных (при поверке поэлементным методом) и термопреобразователей сопротивления;

  • - проверить целостность электрических цепей ИК;

  • - включить питание измерительных преобразователей и аппаратуры системы;

  • - запустить программу градуировки в соответствии с РЭ системы;

  • - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление).

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 При внешнем осмотре проверить:

  • - отсутствие механических повреждений;

  • -  исправность органов управления (четкость фиксации положения переключателей и кнопок);

  • - отсутствие нарушений экранировки линий связи;

  • - отсутствие обугливания изоляции на внешних токоведущих частях системы;

  • - отсутствие неудовлетворительного крепления разъемов;

  • - заземление стойки управления системы;

  • - наличие товарного знака изготовителя и заводского номера системы в левом верхнем углу стойки управления.

  • 7.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования. В противном случае поверка не проводится до устранения выявленных недостатков.

  • 7.2 Опробование

    • 7.2.1 При опробовании системы необходимо:

включить систему, подав напряжение питания на все ее компоненты;

запустить ПО Гарис.

  • 7.2.2 Результаты опробования считать положительными, если ПО Гарис запускается и в окне «По текущим А и В» отображается информация с действующими значениями измеряемых величин.

7.3 Определение относительной погрешности измерений крутящего момента силы

Определение относительной погрешности измерений крутящего момента силы проводить поэлементным методом.

  • 7.3.1 Определение относительной погрешности датчика крутящего момента силы

  • 7.3.1.1 Относительную погрешность датчика крутящего момента силы определить по результатам поверки датчика крутящего момента силы, проведенной в соответствии с документом «МП1702-2012 «Датчики крутящего момента силы серии Т4А, Т5, T10F, T20WN, T32FNA, T34FN, ТВ 1А, ТВ 2 фирмы «Hottinger Baldwin Messtechnik GmbH. Методика поверки».

  • 7.3.2 Определение относительной погрешности измерений частоты переменного тока, соответствующей значениям крутящего момента силы

  • 7.3.2.1 Собрать функциональную схему для определения относительной погрешности измерений частоты переменного тока, соответствующей значениям крутящего момента силы, согласно рисунку 1 Приложения А.

Отключить датчик крутящего момента силы от входа «ДМ» шкафа измерительного.

Подключить генератор ГСС-05 ко входу «ДМ» шкафа измерительного кабелем АЧХ СТ020.00.04.000 из состава ЗИП системы.

  • 7.3.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.3.2.3 Запустить ПО Гарис.

  • 7.3.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.3.2.5 Установить на выходе генератора ГСС-05 значение частоты переменного тока

  • 10,5 кГц (размах напряжения выходного сигнала 10 В), соответствующее значению крутящего момента силы 50 Н-м. В окне «По текущим А и В» должно установиться значение близкое к 50.

  • 7.3.2.6 Записать измеренное значение в таблицу 3 (точкаj = 1).

ТаблицаЗ

Частота переменного тока, кГц

10,5

11,0

12,0

13,0

14,0

15,0

Крутящий момент силы, Н м

50

100

200

300

400

500

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, Н-м

Абсолютная погрешность ДА;, Н-м

Относительная погрешность 8j, %

  • 7.3.2.7 Установить последовательно на выходе генератора ГСС-05 значения частоты переменного тока 11,0; 12,0; 13,0; 14,0 и 15,0 кГц, соответствующие значениям крутящего момента силы 100; 200; 300; 400 и 500 Нм (точки j = 2...6).

  • 7.3.2.8 Повторить еще 2 раза действия по п.п. 7.3.2.5...7.3.2.7.

  • 7.3.2.9 Записать измеренные значения в таблицу 3.

  • 7.3.2.10 Рассчитать максимальное значение относительной погрешности измерений частоты переменного тока, соответствующей значениям крутящего момента силы, 8Мах в соответствии с разделом 8 настоящей методики.

  • 7.3.3 Рассчитать относительную погрешность измерений крутящего момента силы 8 по формуле:

8 = 8д+8ик,                                                    (1)

где 8Д- относительная погрешность датчика крутящего момента силы по п. 7.3.1.1, %;

8ик - относительная погрешность измерений частоты переменного тока, соответствующей значениям крутящего момента силы, (8мах) по п. 7.3.2.10, %.

  • 7.3.4 Результаты поверки считать положительными, если значение относительной погрешности измерений крутящего момента силы находится в допускаемых пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

  • 7.4 Определение относительной погрешности измерений частоты вращения

Определение относительной погрешности измерений частоты вращения проводить поэлементным методом.

  • 7.4.1 Определение относительной погрешности датчика тахометрического МЭД-1

  • 7.4.1.1 Относительную погрешность датчика тахометрического МЭД-1 определить по результатам поверки датчика тахометрического МЭД-1 в соответствии с документом «ПБКМ.468222.001МП «Датчики тахометрические МЭД-1. Методика поверки».

  • 7.4.2 Определение относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения.

  • 7.4.2.1 Собрать функциональную схему для определения относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения, согласно рисунку 2 Приложения А.

Отключить датчик тахометрический от входа «ДО» шкафа измерительного.

Подключить генератор ГСС-05 ко входу «ДО» шкафа измерительного кабелем АЧХ СТ020.00.04.000 из состава ЗИП системы.

  • 7.4.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.4.2.3 Запустить ПО Гарис.

  • 7.4.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Г радуировка».

  • 7.4.2.5 Зубчатое колесо на валу имеет 29 зубьев. За один оборот тахометрический датчик МЭД-1 формирует 29 импульсов, соответственно для 2000 об/мин частота сигнала на выходе датчика МЭД-1 составит, Гц:

f = 2000 29/60 = 966,67.

Установить на выходе генератора ГСС-05 (параметры воспроизводимого сигнала: размах напряжения 10 В, смещение 2,5 В) значение частоты переменного тока 966,67 Гц, что соответствует значению частоты вращения 2000 об/мин. В окне «По текущим А и В» должно установиться значение близкое к 2000.

  • 7.4.2.6 Записать измеренное значение в таблицу 4 (точка j = 1).

  • 7.4.2.7 Установить последовательно на выходе генератора ГСС-05 значения частоты переменного тока 1450,0; 2175,0; 2900,0; 3625,0 и 4350,0 Гц, соответствующие значениям частоты вращения 3000; 4500; 6000; 7500 и 9000 об/мин.

Таблица 4

Частота переменного тока, Гц

966,67

1450,0

2175,0

2900,0

3625,0

4350,0

Частота вращения, об/мин

2000

3000

4500

6000

7500

9000

ИК № 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, об/мин

Абсолютная погрешность AAj, об/мин

Относительная погрешность 3j, %

  • 7.4.2.8 Повторить еще 2 раза действия по п.пЛ7.4.2.5...7.4.2.7.

  • 7.4.2.9 Записать измеренные значения в таблицу 4 (точки j = 2.. .6).

  • 7.4.2.10 Рассчитать максимальное значение относительной погрешности измерений частоты переменного тока, соответствующей значениям частоты вращения, Змах в соответствии с разделом 8 настоящей методики.

  • 7.4.3 Рассчитать относительную погрешность измерений частоты вращения 5 по формуле (1), где Зд - относительная погрешность датчика тахометрического МЭД-1 по п. 7.4.1.1, %; Зж - относительная погрешность измерений частоты переменного тока, соответствующей значениям частоты вращения, (8мах), %, по п.7.4.2.10.

  • 7.4.4 Результаты поверки считать положительными, если значение относительной погрешности измерений частоты вращения находится в допускаемых пределах ±0,3 %, в противном случае система бракуется и направляется в ремонт.

7.5 Определение абсолютной погрешности измерений атмосферного давления

Определение абсолютной погрешности измерений атмосферного давления проводить поэлементным или комплектным методом.

Определение абсолютной погрешности измерений атмосферного давления поэлементным методом

  • 7.5.1 Определение абсолютной погрешности преобразователя давления измерительного

  • 7.5.1.1 Провести поверку преобразователя давления измерительного в соответствии с документом «Преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300, LMP ЗХХ, LMP 8XX, LMK ЗХХ, LMK 4XX, LMK 8XX. Методика поверки».

  • 7.5.1.2 Абсолютную погрешность преобразователя давления измерительного DMP определить по формуле:

А = уР/100%,                              (2)

где у - приведенная (к диапазону измерений) погрешность преобразователя давления измерительного DMP, %;

Р - значение диапазона измерений, кПа (Па)

  • 7.5.2 Определение абсолютной погрешности измерений силы постоянного тока, соответствующей значениям атмосферного давления

  • 7.5.2.1 Собрать функциональную схему для определения погрешности измерений силы постоянного тока, соответствующей значениям атмосферного и избыточного давления, согласно рисунку 3 Приложения А.

Отключить преобразователь давления измерительный от входа «ДД1» шкафа измерительного.

Подключить калибратор КИСС-03 ко входу «ДЦ1» шкафа измерительного с помощью кабеля для поверки IU СТ760.00.12.000 из состава ЗИП системы.

  • 7.5.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.5.2.3 Запустить ПО Гарис.

  • 7.5.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.5.2.5 Установить на выходе калибратора значение силы постоянного тока 4 мА, что соответствует значению атмосферного давления 95 кПа. В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу 5 (точка j= 1).

  • 7.5.2.6 Установить на выходе калибратора последовательно значения силы постоянного тока 8; 12; 16 и 20 мА, соответствующие значениям атмосферного давления 95; 97,5; 100; 102,5 и 105 кПа. Контролировать установившиеся значения в окне «По текущим А и В».

Таблица 5

Сила постоянного тока, мА

4

8

12

16

20

Давление, кПа

95

97,5

100

102,5

105

ИК № 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, кПа

Абсолютная погрешность AAj, кПа

  • 7.5.2.7 Записать измеренные значения в таблицу 5 (точки j = 2.. .5).

  • 7.5.2.8 Операции по п.п. 7.5.2.5...7.5.2.7 повторить еще 2 раза.

  • 7.5.2.9  Расчет абсолютной погрешности измерений силы постоянного тока, соответствующей значениям атмосферного давления, Амах проводить в соответствии с разделом 8 настоящей методики.

  • 7.5.3 Рассчитать значение абсолютной погрешности измерений атмосферного давления А по формуле:

А = Ад + Айк,                                                  (3)

где Ад - абсолютная погрешность преобразователя давления измерительного по п. 7.5.1.2;

Айк - абсолютная погрешность измерений силы постоянного тока, соответствующей значениям атмосферного давления, (Амах) по п. 7.5.2.9.

  • 7.5.4 Результаты поверки считать положительными, если значение абсолютной погрешности измерений атмосферного давления находится в допускаемых пределах ±200 Па, в противном случае система бракуется и направляется в ремонт.

Определение абсолютной погрешности измерений атмосферного давления комплектным методом

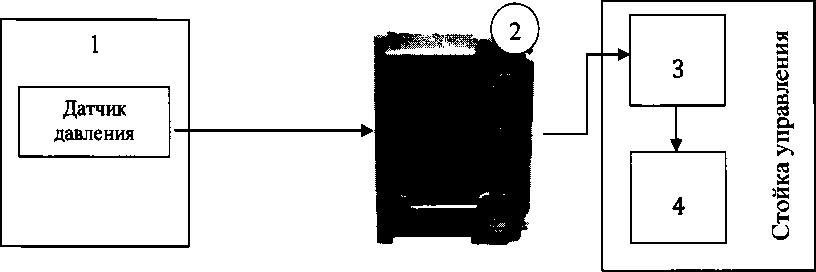

  • 7.5.5 Собрать функциональную схему поверки ИК атмосферного и избыточного давления воздуха, согласно рисунку 4 Приложения А.

  • 7.5.6  Подключить преобразователь давления измерительный к калибратору давления DPI 610.

  • 7.5.7 Преобразователь давления измерительный поверяемого ИК штатным кабелем подключить к блоку измерительному в соответствии с поверяемым ИК (вход «ДД1» шкафа измерительного).

  • 7.5.8 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.5.9 Запустить ПО Гарис.

  • 7.5.10 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.5.11 Установить на калибраторе давления DPI 610 значение давления 95 кПа.

  • 7.5.12 В окне «По текущим А и В» должно установиться значение давления близкое к 95. Записать измеренное значение в таблицу 6 (точкау = 1).

  • 7.5.13 Установить на калибраторе давления DPI 610 последовательно значения избыточного давления 97,5; 100; 102,5 и 105 кПа.

  • 7.5.14 Записать измеренные значения в таблицу 6, (точки j - 2.. .5).

  • 7.5.15 Повторить действия по п.п. 7.5.11.. .7.5.14 еще 2 раза.

Таблица 6

Давление, кПа

95

97,5

100

102,5

105

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, МПа

Абсолютная погрешность AAj, МПа

  • 7.5.16 Рассчитать максимальное значение абсолютной погрешности измерений атмосферного давления, уМах в соответствии с разделом 8 настоящей методики.

  • 7.5.17 Результаты поверки считать положительными, если значение абсолютной погрешности измерений атмосферного давления находится в допускаемых пределах ±200 Па, в противном случае система бракуется и направляется в ремонт.

7.6 Определение приведенной (к верхнему пределу (ВП)) погрешности измерений избыточного давления воздуха

Определение приведенной (к ВП) погрешности измерений избыточного давления воздуха проводить поэлементным или комплектным методом.

Определение приведенной (к ВП) погрешности измерений избыточного давления воздуха поэлементным методом

Для ИК с диапазоном измерений от 0 до 0,5 МПа

  • 7.6.1 Определение приведенной (к ВП) погрешности преобразователя давления измерительного.

  • 7.6.1.1 Приведенную (к ВП) погрешность преобразователя давления измерительного определить по результатам поверки преобразователя давления измерительного, проведенной в соответствии с документом «Преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300, LMP ЗХХ, LMP 8XX, LMK ЗХХ, LMK 4XX, LMK 8XX. Методика поверки».

  • 7.6.2 Определение приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям избыточного давления воздуха

  • 7.6.2.1 Собрать функциональную схему для определения погрешности измерений силы постоянного тока, соответствующей значениям атмосферного и избыточного давления воздуха, согласно рисунку 3 Приложения А.

Отключить преобразователь давления измерительный от входа «ДД2» шкафа измерительного.

Подключить калибратор КИСС-03 ко входу «ДД2» шкафа измерительного с помощью кабеля для поверки IU СТ760.00.12.000 из состава ЗИП системы.

  • 7.6.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.6.2.3 Запустить ПО Гарис.

  • 7.6.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.6.2.5 Установить на выходе калибратора значение силы постоянного тока 4 мА, что соответствует значению избыточного давления воздуха 0 МПа. В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу 7 (точка 7 = 1).

  • 7.6.2.6 Установить на выходе калибратора последовательно значения силы постоянного тока 6,67; 9,33; 12,0; 14,67 и 17,33 мА, соответствующие значениям избыточного давления воздуха 0,1; 0,2; 0,3; 0,4 и 0,5 МПа. Контролировать установившиеся значения в окне «По текущим А и В».

  • 7.6.2.7 Записать измеренные значения в таблицу 7 (точки j - 2.. .6).

  • 7.6.2.8 Операции по п.п. 7.6.2.5...7.6.2.7 повторить еще 2 раза.

Таблица 7

Сила постоянного тока, мА

4,0

6,67

9,33

12,0

14,67

17,33

Давление, МПа

0

0,1

0,2

0,3

0,4

0,5

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, МПа

Абсолютная погрешность AAj, МПа

Приведенная (к ВП) погрешность yj, %

  • 7.6.2.9 Расчет приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям избыточного давления воздуха, уМах проводить в соответствии с разделом 8 настоящей методики.

  • 7.6.3 Рассчитать значение приведенной погрешности измерений избыточного давления воздуха у по формуле:

у = уд+?ик,                                                    (4)

где уд - приведенная погрешность преобразователя давления измерительного по п. 7.6.1.1; уИк - приведенная (к ВП) погрешность измерений силы постоянного тока, соответствующей значениям избыточного давления воздуха, (умах) по п. 7.6.2.9.

  • 7.6.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений избыточного давления воздуха находится в допускаемых пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

Для ИК с диапазоном измерений от 0 до 0,25 МПа

  • 7.6.5 Определение приведенной (к ВП) погрешности преобразователя давления измерительного

  • 7.6.5.1 Приведенную (к ВП) погрешность преобразователя давления измерительного определить по результатам поверки преобразователя давления измерительного, проведенной в соответствии с документом «Преобразователи давления измерительные DMP ЗХХ, DMP 4ХХ, DMD ЗХХ, DS 2ХХ, DS 4ХХ, DMK ЗХХ, DMK 4ХХ, ХАСТ i, DM 10, DPS 2ХХ, DPS ЗХХ, DPS+, HMP 331, HU 300, LMP ЗХХ, LMP 8XX, LMK ЗХХ, LMK 4XX, LMK 8XX. Методика поверки».

  • 7.6.6 Определение приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям избыточного давления воздуха

  • 7.6.6.1 Собрать функциональную схему для определения приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям атмосферного и избыточного давления воздуха, согласно рисунку 3 Приложения А.

Отключить преобразователь давления измерительный от входа «ДДЗ» шкафа измерительного.

Подключить калибратор КИСС-03 ко входу «ДДЗ» шкафа измерительного с помощью кабеля для поверки Ш СТ760.00.12.000 из состава ЗИП системы.

  • 7.6.6.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.6.6.3 Запустить ПО Гарис.

  • 7.6.6.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.6.6.5 Установить на выходе калибратора значение силы постоянного тока 4 мА, что соответствует значению избыточного давления воздуха 0 МПа. В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу 8 (точка 7 = 1)

  • 7.6.6.6 Установить на выходе калибратора последовательно значения силы постоянного тока 7,2; 10,4; 13,6; 16,8 и 20 мА, соответствующие значениям избыточного давления воздуха 0,05; 0,10; 0,15; 0,20 и 0,25 МПа. Контролировать установившиеся значения в окне «По текущим А и В».

  • 7.6.6.7 Записать измеренные значения в таблицу 8 (точки j = 2...6).

  • 7.6.6.8 Операции по п.п. 7.6.6.5...7.6.6.7 повторить еще 2 раза.

Таблица 8

Сила постоянного тока, мА

4,0

7,2

10,4

13,6

16,8

20,0

Давление, МПа

0

0,05

0,10

0,15

0,20

0,25

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение А), МПа

Абсолютная погрешность AAj, МПа

Приведенная (к ВП) погрешность yj, %

  • 7.6.6.9 Расчет приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям избыточного давления воздуха, умах проводить в соответствии с разделом 8 настоящей методики.

  • 7.6.7 Рассчитать значение приведенной погрешности измерений избыточного давления воздуха у по формуле 4, где уд - приведенная погрешность преобразователя давления измерительного по п. 7.6.5.1; уик - приведенная (к ВП) погрешность измерений силы постоянного тока, соответствующей значениям избыточного давления воздуха, (уМах) по п. 1.6.6.9.

  • 7.6.8 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений избыточного давления воздуха находится в допускаемых пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

Определение приведенной (к ВП) погрешности измерений избыточного давления воздуха комплектным методом

  • 7.6.9 Собрать функциональную схему поверки ИК атмосферного и избыточного давления воздуха, согласно рисунку 4 Приложения А.

  • 7.6.10  Подключить преобразователь давления измерительный к калибратору давления DPI 610.

  • 7.6.11 Преобразователь давления измерительный поверяемого ИК штатным кабелем подключить к блоку измерительному в соответствии с поверяемым ИК (для диапазона измерений от 0 до 0,5 МПа - вход «ДД2» шкафа измерительного, для диапазона измерений от 0 до 0,25 МПа - вход «ДЦЗ» шкафа измерительного.

  • 7.6.12 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.6.13 Запустить ПО Гарис.

  • 7.6.14 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.6.15 Установить на калибраторе давления DPI 610 значение давления 0 МПа.

  • 7.6.16 В окне «По текущим А и В» должно установиться значение давления близкое к 0. Записать измеренное значение в таблицу 9 (для ИК с диапазоном измерения до 0,5 МПа) или в таблицу 10 (для ИК с диапазоном измерения до 0,25 МПа) (точка j = 1).

  • 7.6.17 Установить на калибраторе давления DPI 610 последовательно значения избыточного давления 0,1; 0,2; 0,3; 0,4 и 0,5 МПа; или 0,05; 0,10; 0,15; 0,20 и 0,25 МПа, в соответствии с диапазоном измерений поверяемого ИК.

  • 7.6.18 Записать измеренные значения в таблицу 9 или 10, в соответствии с поверяемым ИК(точки j = 2...6).

  • 7.6.19 Повторить действия по п.п. 7.6.15.. .7.6.18 еще 2 раза.

Таблица 9

Давление, МПа

0

0,1

0,2

0,3

0,4

0,5

ИК № 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, МПа

Абсолютная погрешность ДА;, МПа

Приведенная (к ВП) погрешность yj, %

Таблица 10

Давление, МПа

0

0,05

0,10

0,15

0,20

0,25

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, МПа

Абсолютная погрешность AAj, МПа

Приведенная (к ВП) погрешность yj, %

  • 7.6.20 Рассчитать максимальное значение приведенной (к ВП) погрешности измерений избыточного давления воздуха, уМах в соответствии с разделом 8 настоящей методики.

  • 7.6.21 Результаты поверки считать положительными, если значение приведенной (кВП) погрешности измерений избыточного давления воздуха находится в допускаемых пределах ±0,5 %, в противном случае система бракуется и направляется в ремонт.

  • 7.7 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока

Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока проводить поэлементным методом

  • 7.7.1 Определение приведенной (к ВП) погрешности преобразователя измерительного МАСХ MCR-VDC.

  • 7.7.1.1 Приведенную (к ВП) погрешность преобразователя измерительного МАСХ MCR-VDC определить по результатам поверки преобразователя измерительного МАСХ MCR-VDC, проведенной в соответствии с документом МП 63448-16 «Преобразователи измерительные МАСХ MCR. Методика поверки»».

  • 7.7.2 Определение приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям напряжения постоянного тока.

  • 7.7.2.1 Собрать функциональную схему для определения приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям напряжения постоянного тока, согласно рисунку 5 Приложения А.

Отключить провод «земля» (черный (3.2)) и сигнальный провод (синий (3.1)) от преобразователя измерительного МАСХ MCR-VDC в блоке измерительном СТ780.50.00.000. Контакт «+» калибратора КИСС-03 подключить к сигнальному проводу преобразователя измерительного МАСХ MCR-VDC (провод синего цвета), контакт «-» калибратора КИСС-03 подключить к клемме «земля» (провод черного цвета) в блоке измерительном СТ780.50.00.000.

  • 7.7.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.7.2.3 Запустить ПО Гарис.

  • 7.7.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.7.2.5 Установить на выходе калибратора значение силы постоянного тока 4 мА, что соответствует значению напряжения постоянного тока 0 В. В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу И (точка j = 1).

  • 7.7.2.6 Установить на выходе калибратора последовательно значения силы постоянного тока 8,0; 12,0; 16,0 и 18,81 мА, соответствующие значениям напряжения постоянного тока 13,5; 27,0; 40,5 и 50,0 В. Контролировать установившиеся значения в окне «По текущим А и В».

  • 7.7.2.7 Записать измеренные значения в таблицу 11 (точки j = 2.. .5).

  • 7.7.2.8 Операции по п.п. 7.8.2.5...7.8.2.7 повторить еще 2 раза.

Таблица 11

Сила постоянного тока, мА

4,0

8,0

12,0

16,0

18,81

Напряжение постоянного тока, В

0

13,5

27,0

40,5

50,0

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, В

Абсолютная погрешность ДА], В

Приведенная (к ВП) погрешность у,, %

  • 7.7.2.9 Расчет приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям напряжения постоянного тока, уМах проводить в соответствии с разделом 8 настоящей методики.

  • 7.7.3  Рассчитать значение приведенной погрешности измерений напряжения постоянного тока у по формуле (4), где уд - приведенная погрешность преобразователя измерительного МАСХ MCR-VDC по п. 7.7.1.1; уик - приведенная (к ВП) погрешность измерений силы постоянного тока, соответствующей значениям напряжения постоянного тока, (у мах) по п. 7.7.2.9.

  • 7.7.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений напряжения постоянного тока находится в допускаемых пределах ±1,5 %, в противном случае система бракуется и направляется в ремонт.

7.8 Определение абсолютной погрешности измерений температуры воздуха

Определение абсолютной погрешности измерений температуры проводить поэлементным методом.

Для ИК с диапазоном измерений от 0 до 60 °C

  • 7.8.1 Определение абсолютной погрешности термопреобразователя сопротивления ДТС125Л-50М.

  • 7.8.1.1 Абсолютную погрешность термопреобразователя сопротивления ДТС125Л-50М определить по результатам поверки термопреобразователя, проведенной в соответствии с ГОСТ Р 8.624-2006 «ГСП. Термометры сопротивления из платины, меди и никеля. Методика поверки».

7.8.2 Определение абсолютной погрешности измерения электрического сопротивления, соответствующего значениям температуры.

  • 7.8.2.1 Собрать функциональную схему для определения абсолютной погрешности измерения электрического сопротивления, соответствующего значениям температуры, согласно рисунку 6 Приложения А.

Отключить термопреобразователи сопротивления от шкафа измерительного.

Подключить магазин сопротивлений Р4831 с помощью кабеля для поверки ИК температуры СТ720.81.00.000 ко входу «ДТ1» шкафа измерительного.

  • 7.8.2.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.8.2.3 Запустить ПО Гарис.

  • 7.8.2.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.8.2.5 Установить на магазине сопротивлений Р4831 сопротивление 50,0 Ом, что для термометра сопротивлений типа ТСМ 50М (а = 0,00428 °C'1) соответствует 0 °C (в соответствии с ГОСТ 6651-2009).

  • 7.8.2.6 В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу 12 (точка j = 1).

  • 7.8.2.7 Установить на магазине сопротивлений Р4831 последовательно значения электрического сопротивления 53,21; 56,42; 59,63 и 62,84 Ом, соответствующие значениям температуры 15, 30, 45 и 60 °C. Контролировать установившиеся значения в окне «По текущим А и В».

Таблица 12

Магазин сопротивлений Р4831, Ом

50,0

53,21

56,42

59,63

62,84

Температура, °C

0

15

30

45

60

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, °C

Абсолютная погрешность AAj, °C

  • 7.8.2.8 Записать измеренные значения температуры в таблицу 12 (точки j = 2.. .5).

  • 7.8.2.9 Операции по п.п. 7.8.2.5...7.8.2.8 повторить еще 2 раза.

  • 7.8.2.10 Рассчитать максимальное значение абсолютной погрешности измерений электрического сопротивления, соответствующего значениям температуры, Дмах в соответствии с разделом 8 настоящей методики.

  • 7.8.3 Рассчитать значение абсолютной погрешности измерений температуры Д по формуле 3, где Дд - абсолютная погрешность термометра сопротивления по п. 7.8.1.1, °C; Дик - абсолютная погрешность измерений электрического сопротивления, соответствующего значениям температуры, (Дмах) по п. 7.8.2.10, °C.

  • 7.8.4 Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры находятся в допускаемых пределах ±2,0 °C, в противном случае система бракуется и направляется в ремонт.

Для ИК с диапазоном измерений от 0 до 250 °C

  • 7.8.5 Определение абсолютной погрешности термопреобразователя сопротивления ДТС064-РП00.

  • 7.8.5.1 Абсолютную погрешность термопреобразователя сопротивления ДТС064-Рй00 определить по результатам поверки термопреобразователя, проведенной в соответствии с ГОСТ Р 8.624-2006 «ГСИ. Термометры сопротивления из платины, меди и никеля. Методика поверки».

  • 7.8.6 Определение абсолютной погрешности измерения электрического сопротивления, соответствующего значениям температуры.

  • 7.8.6.1 Собрать функциональную схему для определения абсолютной погрешности измерения электрического сопротивления, соответствующего значениям температуры, согласно рисунку 6 Приложения А.

Отключить термопреобразователи сопротивления от шкафа измерительного.

Подключить магазин сопротивлений Р4831 с помощью кабеля для поверки ИК температуры СТ720.81.00.000 ко входу «ДТ2» шкафа измерительного.

  • 7.8.6.2 Включить компьютер с предустановленным ПО: MSOffice, Гарис.

  • 7.8.6.3 Запустить ПО Гарис.

  • 7.8.6.4 Открыть таблицу датчиков. В строке поверяемого ИК нажать кнопку «Градуировка».

  • 7.8.6.5 Установить на магазине сопротивлений Р4831 сопротивление 100 Ом, что для термометра сопротивлений типа PtlOO (а=0,00385) соответствует 0 °C (в соответствии с ГОСТ 6651-2009).

  • 7.8.6.6 В окне «По текущим А и В» должно установиться значение близкое к 0. Записать измеренное значение в таблицу 13 (точка j = 1).

  • 7.8.6.7 Установить на магазине сопротивлений Р4831 последовательно значения электрического сопротивления 119,4; 138,51; 157,33; 175,86 и 194,10 Ом, соответствующие значениям температуры 50, 100, 150,200 и 250 °C. Контролировать установившиеся значения в окне «По текущим А и В».

  • 7.8.6.8 Записать измеренные значения температуры в таблицу 13 (точки j = 2.. .6).

  • 7.8.6.9 Операции по п.п. 7.8.2.5...7.8.2.8 повторить еще 2 раза.

Таблица 13

Магазин сопротивлений Р4831, Ом

100,0

119,4

138,51

157,33

175,86

194,10

Температура, °C

0

50

100

150

200

250

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, °C

Абсолютная погрешность ДА], °C

  • 7.8.6.10 Рассчитать максимальное значение абсолютной погрешности измерений электрического сопротивления, соответствующего значениям температуры, Дмах в соответствии с разделом 8 настоящей методики.

  • 7.8.7 Рассчитать значение абсолютной погрешности измерений температуры Д по формуле 3, где Дд - абсолютная погрешность термопреобразователя сопротивления ДТС064 по п. 7.8.5.1, °C; Дик - абсолютная погрешность измерений электрического сопротивления, соответствующего значениям температуры, (Д мах) по п. 7.8.6.10, °C.

  • 7.8.8 Результаты поверки считать положительными, если значения абсолютной погрешности измерений температуры находятся в допускаемых пределах ±2,0 °C, в противном случае система бракуется и направляется в ремонт.

  • 7.9 Определение абсолютной погрешности измерений интервалов времени

  • 7.9.1 Собрать функциональную схему для определения абсолютной погрешности измерений интервалов времени согласно рисунку 7 Приложения А.

Частотомер 43-85/5 с помощью кабеля для поверки ТТЛ сигналов СТ780.00.01.000 подключить к ПК в стойке управления. Разъем кабеля «Выход ТТЛ» - к выходу ТТЛ ПК, разъем кабеля «Вход АЦП» - ко входу АЦП ПК.

  • 7.9.2 Включить компьютер, запустить ПО Тарис, открыть таблицу датчиков.

  • 7.9.3 Нажать на кнопку «Создать программу испытаний».

  • 7.9.4 Выбрать вкладку «Настройка».

  • 7.9.5 В появившемся диалоговом окне «Настройки испытаний» выбрать вкладку «параметры опроса».

  • 7.9.6 Выбрать строку канала, для которого установлена функция измерения времени, и в столбце «АЦП» поставить галочку.

  • 7.9.7 Выбрать вкладку «Режимы», нажать на кнопку «Добавить режим», в строке названия режима написать «1».

  • 7.9.8 Закрыть диалоговое окно нажатием кнопки «ОК».

  • 7.9.9 Нажать кнопку «добавить», в меню выбрать «проиграть режим», выбрать «1».

  • 7.9.10 В столбце «параметры» ввести значение 100000000.

  • 7.9.11 Нажать на кнопку «Запустить F5».

  • 7.9.12 Программа предложит сохранить журнал. Сохранить, оставляя за собой право выбора названия журнала. Нажать на кнопку «сохранить».

  • 7.9.13 Нажать кнопку «К программе».

  • 7.9.14 Открыть диалоговое окно «Проверка логических каналов ТТЛ».

  • 7.9.15 Нажать кнопку «ТТЛвых1».

  • 7.9.16 По таймеру «Время режима» отсчитать время 60 с и нажать кнопку «ТТЛвыхЗ».

  • 7.9.17 В окне ПО Тарис и на табло частотомера отобразится время близкое к 60000 мс.

  • 7.9.18 Выполнить 10 измерений по п.п. 7.9.19... 1.9.21.

  • 7.9.19 Записать измеренные значения температуры в таблицу 14 (10 измерений).

Таблица 14

Показания частотомера (Аэ)

43-85/5, мс

Показания ПО Гарис (Aj), мс

Абсолютная погрешность, Д Aj, мс

  • 7.9.20 Рассчитать максимальное значение абсолютной погрешности измерений интервалов времени, Дмах в соответствии с разделом 8 настоящей методики.

  • 7.9.21 Результаты поверки считать положительными, если значения абсолютной погрешности измерений интервалов времени находятся в допускаемых пределах ±0,02 с, в противном случае система бракуется и направляется в ремонт.

7.10 Проверка контрольной суммы исполняемого кода (цифрового идентификатора ПО)

На ПЭВМ системы запускают файл Garis.exe и открывают окно 1? «О программе» (меню Справка -> О программе Гарис). Идентификационные наименования отображаются в верхней части окна «О программе».

Метрологически значимая часть ПО системы представляет собой:

  • - модуль GarisGrad.dll - фильтрация, градуировочные расчеты;

  • - модуль GarisAspf.dll - вычисление амплитуды, статики, фазы, частоты и других интегральных параметров сигнала;

  • - модуль Garislnterpreter.dll - интерпретатор формул для вычисляемых каналов;

  • - драйверы платы L780 фирмы L-Card - файлы ldevpci.sys, ldevs.sys.

Идентификационные данные (признаки) метрологически значимой части ПО сверить с указанными в разделе 17 формуляра.

Для вычисления цифрового идентификатора (хеш-суммы) файла метрологически значимого программного компонента использовать данные ПО Гарис, который сам вычисляет хеш-суммы.

8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 8.1 Расчет характеристик погрешности

Среднее арифметическое значение измеряемой величины в /-той точке определить по формуле:

Ai = hn,   J=l,т,                       (5)

Л

где п - количество измерений в /-той точке,

m - количество точек;

а,- индицируемые системой значения физической величины в j-ой точке.

Значение абсолютной погрешности измерений в /-той точке определить по формуле:

AAj = Aj - Аэ,                                            (6)

где Аэ - значение физической величины, установленное рабочим эталоном.

  • 8.2 Расчет значения приведенной погрешности

Значения приведенной погрешности измерений физической величины для каждой точки определить по формуле:

Г,=Ц^-!-100°/о,                                    (7)

PJ

где Pj - значение верхнего предела измерений, либо диапазона измерений.

  • 8.3 Расчет значения относительной погрешности

Значения относительной погрешности измерений физической величины для каждой точки проверки определить по формуле:

| АЛ, [

^=4^-100%, (8)

где Aj - измеренное значение.

  • 8.3.1 За значение относительной погрешности измерений физической величины бмах принимать наибольшее из полученных в процессе измерений значение погрешности.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки заносятся в протокол поверки (Приложение Б).

  • 9.2 При положительных результатах поверки оформляется свидетельство о поверке, на стойку управления наносится знак поверки в виде наклейки.

    • 9.2.1 В случае проведения поверки отдельных ИК из состава системы в соответствии с заявлением владельца СИ, в свидетельстве о поверке указывается информация об объеме проведенной поверки.

  • 9.3 При отрицательных результатах поверки применение системы запрещается, оформляется извещение о непригодности к применению с указанием причин забракования.

Начальник отдела

В.А. Кулак

А.А. Горбачев

ФГБУ «ГНМЦ» Минобороны России

Старший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России

Приложение А

Функциональные схемы поверки ИК

Кабель АЧХ

CT020.00.04.000

  • 1 - генератор ГСС-05;

  • 2 - блок измерительный;

  • 3 - блок согласования датчиков;

  • 4 - ПК (с монитором)

Рисунок 1 - Функциональная схема для определения относительной погрешности измерений частоты переменного тока, соответствующего значениям крутящего момента силы

Кабель АЧХ

CT020.00.04.000

  • 1 - генератор ГСС-05;

  • 2 - блок измерительный;

  • 3 - блок согласования датчиков;

  • 4 - ПК (с монитором)

Рисунок 2 - Функциональная схема для определения относительной погрешности измерений частоты переменного тока, соответствующего значениям частоты вращения

Кабель для поверки Ш

СТ760.12.00.000

  • 1 - калибратор КИСС-03;

  • 2 - блок измерительный;

  • 3 - блок согласования датчиков;

  • 4 - ПК (с монитором)

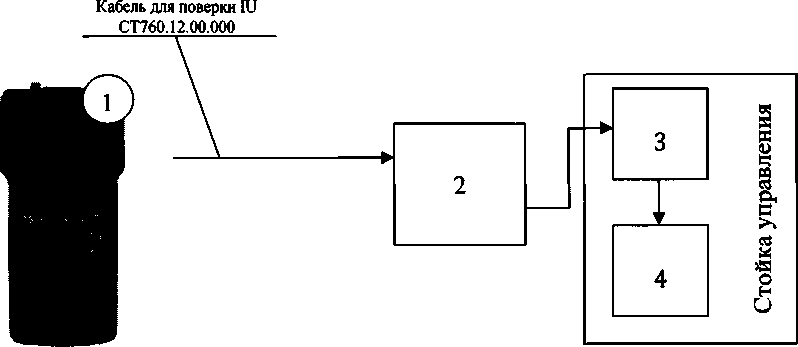

Рисунок 3 - Функциональная схема для определения погрешности измерений силы постоянного тока, соответствующей значениям атмосферного и избыточного давления воздуха

  • 1 - калибратор давления DPI 610;

  • 2 - блок измерительный;

  • 3 - блок согласования датчиков;

  • 4 - ПК (с монитором)

Рисунок 4 - Функциональная схема поверки ИК избыточного давления воздуха

  • 1 - калибратор КИСС-03;

  • 2 - блок измерительный;

  • 3 - блок согласования датчиков;

  • 4 - ПК (с монитором)

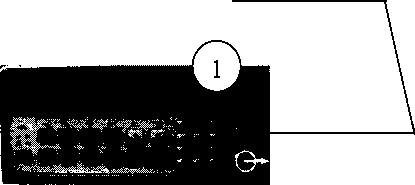

Рисунок 5 - Функциональная схема для определения приведенной (к ВП) погрешности измерений силы постоянного тока, соответствующей значениям напряжения постоянного тока

Кабель для поверки ИК температуры СТ720.81.00.000

  • 1 - магазин сопротивлений Р4831;

  • 2 - блок измерительный;

  • 3 - блок согласования датчиков;

  • 4 - ПК (с монитором)

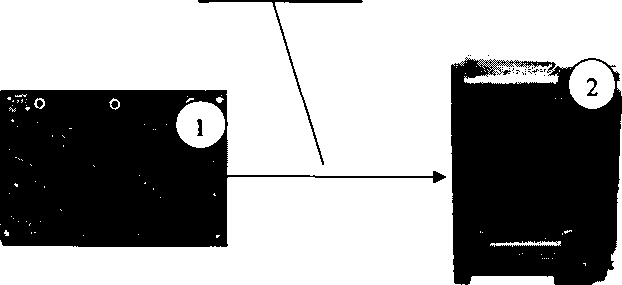

Рисунок 6 - Функциональная схема для определения абсолютной погрешности измерений сопротивления постоянному току, соответствующего значениям температуры

  • 1 - частотомер 43-85/5;

2- ПК (с монитором)

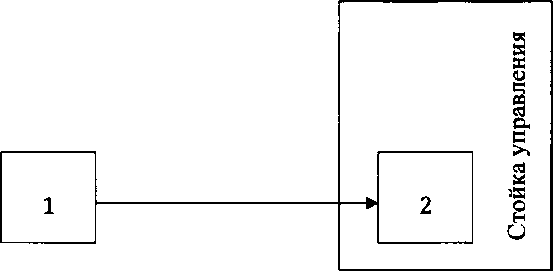

Рисунок 7 - Функциональная схема для определения абсолютной погрешности измерения интервалов времени

Приложение Б Форма протокола поверки

ПРОТОКОЛ поверки ИК крутящего момента силы системы измерительной для стендовых испытаний воздушных стартеров вертолетов СИСТ-62
  • 1 Вид поверки............................................................................

  • 2 Дата поверки...........................................................................

  • 3 Средства поверки

    • 3.1 Рабочий эталон

      Наименование

      Границы диапазона измерений, Гц

      Погрешность (<5), %

      нижний

      верхний

      Генератор сигналов специальной формы ГСС-05

      1-Ю4

      5-Ю6

      iCSlO^F + 1 мкГц)

3.2 Вспомогательные средства: в соответствии с методикой поверки СТ062-017.01 МП. 4 Условия поверки

4.1 Температура окружающего воздуха, °C

4.2 Относительная влажность воздуха, %

4.3 Атмосферное давление, мм рт. ст.

  • 5 Результаты экспериментальных исследований

    • 5.1 Внешний осмотр:...........................................................................................

    • 5.2 Результаты опробования:.................................................................................

    • 5.3 Результаты метрологических исследований

      • 5.3.1 Погрешность (относительная) датчика крутящего момента T10F (8д) в соответствии с ЭД

составляет______, свидетельство о поверке №____от_____________

  • 5.3.2  Расчет относительной погрешности измерений частоты переменного тока, соответствующей значениям крутящего момента силы (8ИК)

5.3.2.1 Условия исследования

Число ступеней измерений (контрольных точек)

6

Число циклов измерений

3

5.3.2.2 Задаваемые контрольные точки

Частота переменного тока, кГц

10,5

11,0

12,0

13,0

14,0

15,0

Крутящий момент силы, Н-м

50

100

200

300

400

500

ИК№ 1-е изм. (ai)

ИК № 2-е изм. (аг)

ИК № 3-е изм. (аз)

Среднее значение Aj, Н-м

Абсолютная погрешность AAj, Н-м

Относительная погрешность 8j, %

  • 5.3.3 Определение относительной погрешности измерений частоты вращения

д = <5Д + <5ИК =___________________

Расчет погрешности ИК проводится в соответствии с методикой поверки СТ062-017.01 МП.

  • 6 Вывод

Относительная погрешность измерений крутящего момента силы........................

Дата очередной поверки........................................

Поверитель_______________________ _________________ ________

(подпись)                            (дата)                    (ф.и.о.)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
