Методика поверки «гси.Блоки обработки сигналов БОС-8 ТСТ 4147» (ТКНЮ.411734.021Д1)

Г енеральный директор

УТВЕРЖДАЮ

И.

ФГУП

. Пронин

2020 г.

Государственная система обеспечения единства измерений

Блоки обработки сигналов БОС-8 ТСТ 4147

Методика поверки

ТКНЮ.411734.021 Д1

Санкт-Петербург 2020 г.

СОДЕРЖАНИЕ

• 1 Операции поверки и средства поверки

• 2 Требования безопасности

• 3 Условия поверки

• 4 Проведение поверки

• 5 Оформление результатов поверки

Приложение А. Схемы испытаний

Приложение Б. Перечень средств измерений и оборудования, необходимых для проведения поверки

Лист регистрации изменений

Введение

Настоящая методика поверки (далее - МП) распространяется на блок обработки сигналов БОС-8 ТСТ 4147 (далее по тексту — блок) и устанавливает методику его первичной и периодической поверок.

Первичная поверка блока осуществляется при выпуске из производства и после ремонта.

1.2 Допускается проводить первичную и периодическую поверку блока отдельных измерительных каналов для меньшего числа измеряемых величин по требованию заказчика.

• 3 Условия поверки

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C.................................................15-25;

• - относительная влажность воздуха, % ....................................................50-80;

• - атмосферное давление, кПа..................................................................90-104.

• 3.2 Перед проведением поверки средства измерений, используемые при поверке, должны быть включены и прогреты в течение времени, указанного в эксплуатационной документации на соответствующие средства измерений.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  Изм	Лист	№ докум.	Подпись	Дата

  ТКНЮ.411734.021Д1

  Лист

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

• 4 Проведение поверки

  • 4.1 Внешний осмотр

    • 4.1.1 При проведении внешнего осмотра должно быть установлено:

• - отсутствие механических повреждений корпуса, соединительных кабелей и электрических разъемов, влияющих на работоспособность блока;

• - соответствие комплектности и маркировки требованиям, установленным в руководстве по эксплуатации блока;

• - отсутствие загрязнений;

• - наличие всех крепежных элементов;

• - закрепительные клейма (пломбы) ОТК не должны иметь нарушений.

• 4.1.2 Блок не соответствует требованиям технических условий (далее - ТУ) и признается непригодным к применению, если не выполняется хотя бы одно из выше указанных условий. На непригодный к эксплуатации блок выдается извещение о непригодности с указанием причин.

• 4.2 Проверка электрического сопротивления изоляции.

  • 4.2.1 Для проверки сопротивления изоляции между корпусом и цепями питания блока собрать схему для проверки в соответствии с рисунком А. 1 приложения А. Проверку сопротивления изоляции проводить испытательным напряжением 250 В.

  • 4.2.2 Отсчет показаний с мегаомметра проводят не менее, чем через одну минуту после его подключения и подачи на мегаомметр испытательного напряжения. Отсчет может быть произведен и через меньшее время, если мегаомметр показывает, что сопротивление изоляции не изменяется.

  • 4.2.3 Результат операции считается положительным, если измеренное значение сопротивления изоляции не менее 1 МОм.

• 4.3 Опробование и определение времени установления рабочего режима после включения питания

  • 4.3.1 Опробование и определение времени установления рабочего режима после включения питания проводить с помощью системы встроенного контроля блока.

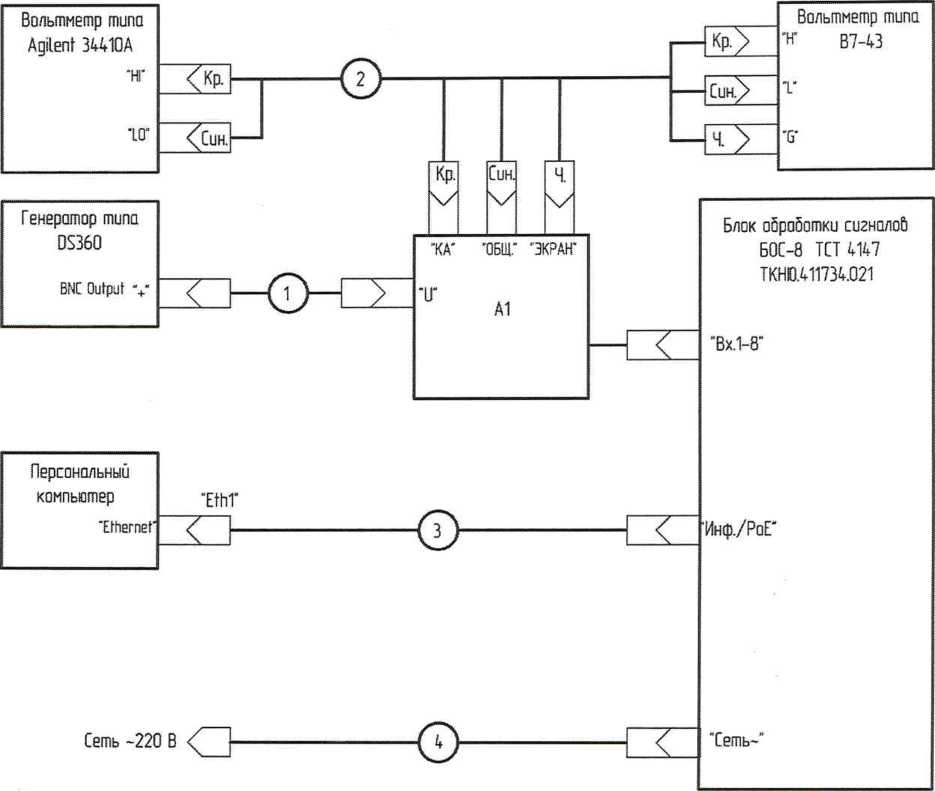

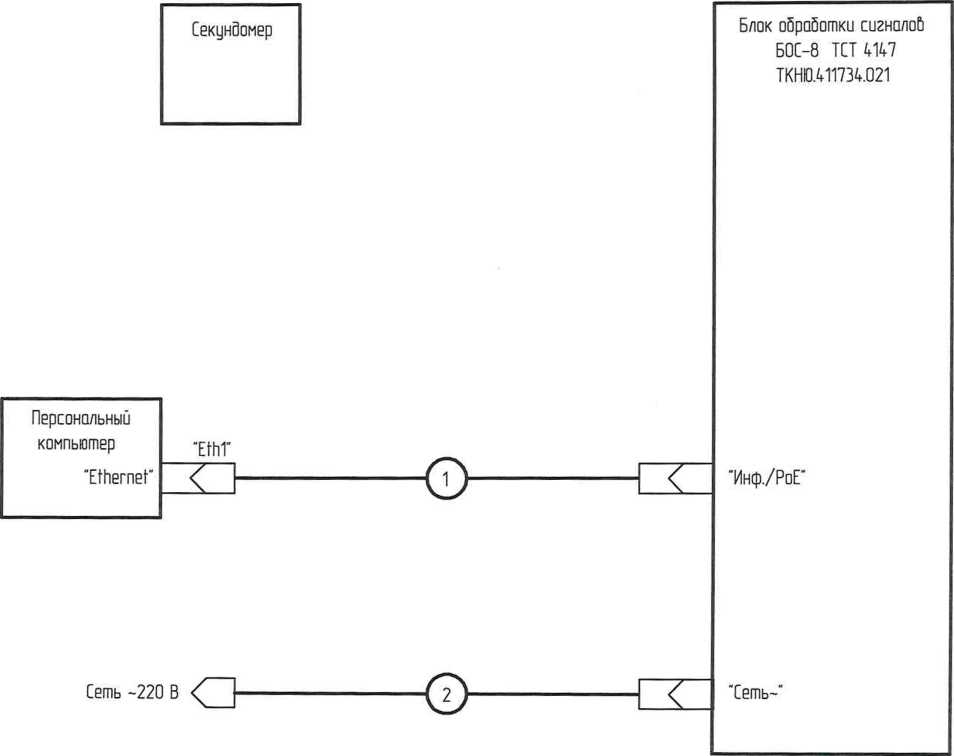

  • 4.3.2 Собрать схему для проверки в соответствии с рисунком А.2 приложения А.

  • 4.3.3 Включить блок.

Примечание. Здесь и далее под словами «включить изделие» надлежит понимать выполнение следующих действий:

• - включить персональный компьютер;

• - запустить на компьютере программу «Контроль и метрология» в соответствии с руководством оператора RU.TKH1O.411734.021.2.2-01 34 01.

• - в меню «Метрология» открыть окно «Опробование», нажать кнопку «Запуск»;

• - подать на блок питание от сети 220 В.

• 4.3.4 При подаче напряжения питания включить секундомер.

• 4.3.5 После окончания проверки блока системой встроенного контроля и отображения на мониторе ПК сообщения «БОС исправен» остановить секундомер.

• 4.3.6 Результат операции считается положительным, если система встроенного контроля определила исправное состояние блока и при этом значение интервала времени между подачей напряжения питания и отображением результата контроля не более 1 мин.

• 4.4 Подтверждение соответствия программного обеспечения

  • 4.4.1 Для определения номера версии программного обеспечения (далее - ПО необходимо выполнить следующие действия:

• - запустить на компьютере программу «Контроль и метрология» в соответствии с руководством оператора RU.TKHK).411734.021.2.2;

• - в меню «Метрология» открыть окно «Идентификация ПО БОС» нажать кнопку «Проверить», считать идентификационные данные;

• - проверить соответствие идентификационных данных, указанных в документе ТКНЮ.411734.021ПС. В случае несоответствия следует обратиться к изготовителю.

• 4.5 Проверка диапазона частот измерений виброускорения, напряжения, относительной погрешности измерений виброускорения, неравномерности амплитудно-частотной характеристики в диапазоне частот измерения виброускорения

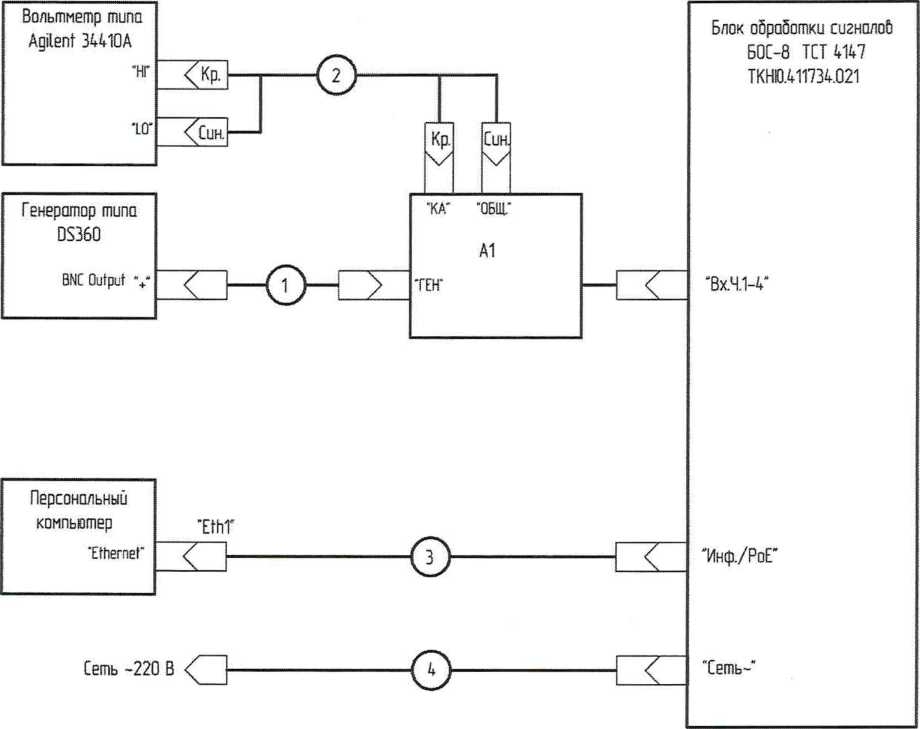

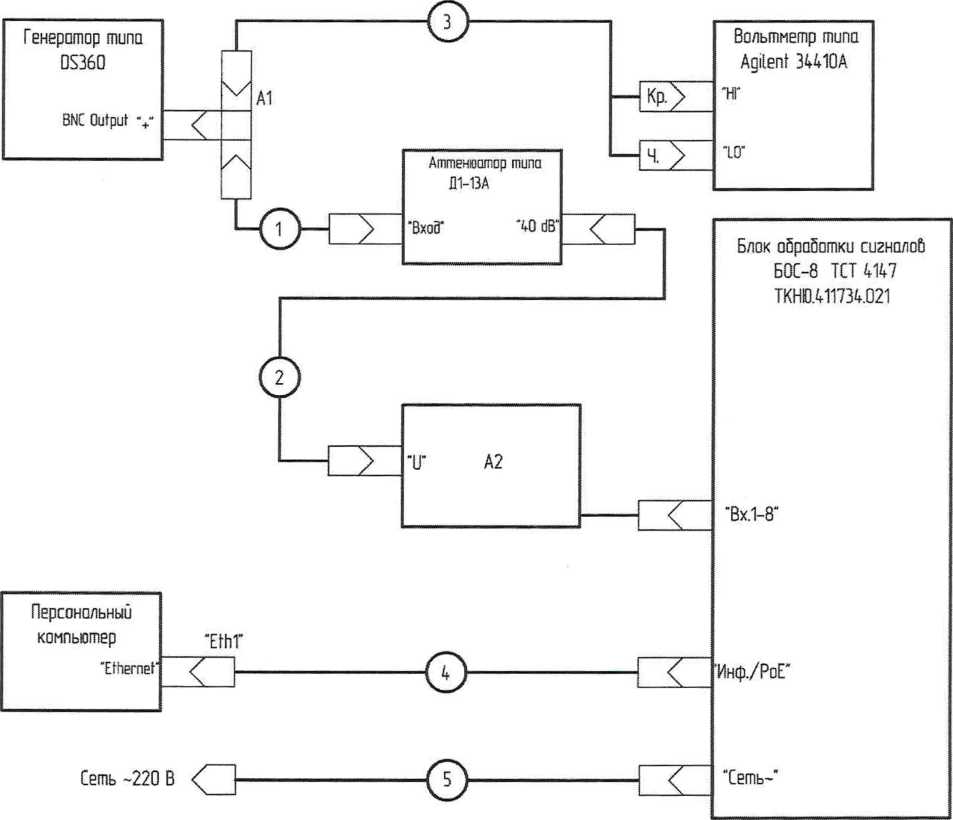

  • 4.5.1 Собрать схему для проверки в соответствии с рисунком А.3.1 приложения А. Здесь и далее тумблер «U/I» устройства коммутационного УКС ТКНЮ.468261.005 (далее - УКС) установить в положение «U», тумблер «ОВ/ЗВ» - в положении «ЗВ». Галетный переключатель УКС установить в положение «1».

  • 4.5.2 На генераторе DS360 установить следующие настройки:

• - форму сигнала: синусоидальный;

• - конфигурацию выхода: несимметричный («UNBAL»);

• - импеданс источника: Hi-Z.

• 4.5.3 Включить изделие.

  Из	Лис	Ко nnKVM	Топпис

  ТКНЮ.411734.021 Д1

  Лист

• 4.5.4 Установить на выходе генератора DS360 частоту входного сигнала блока f_BX = 0,1 Гц и СКЗ входного напряжения U_BX, В, рассчитанное по формуле:

U_BX = К_п ■ a_emax,                   (1)

где К_п - коэффициент преобразования вибропреобразователя, 10,2 мВ с² /м;

а_е max - максимальное по ТУ значение СКЗ виброускорения, 400 м/с².

Напряжение входного сигнала на частотах до 3 Гц контролировать с помощью вольтметра типа В7-43, на частотах свыше 3 Гц - вольтметром типа Agilent 34410А

• 4.5.5 Произвести измерение СКЗ виброускорения для измерительного канала «к» вибрации блока. Измерения повторить еще два раза, поддерживая параметры входного сигнала, указанные в п. 4.5.4. Результаты измерений занести в таблицу 2.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

Примечание - здесь и далее под словами «произвести измерение» надлежит понимать выполнение действий с программой «Контроль и метрология» согласно руководству оператора RU.TKHIO.411734.021.2.2-01 34 01 для контролируемого параметра.

• 4.5.6 Повторить измерения в последовательности, изложенной в п.п.4.5.4 и 4.5.5, при всех значениях частот, указанных в таблице 2.

Периодическую поверку допускается проводить на частотах октавного ряда.

ТКНЮ.411734.021Д1

• 4.5.8 для каждой из частот вычислить значения относительной погрешности измерений виброускорения (напряжения), % при максимальном по уровню входном сигнале а_ата»’

О     _

с        ^еср.к ^аетпах -<

«’a.tf =--¹⁰⁰

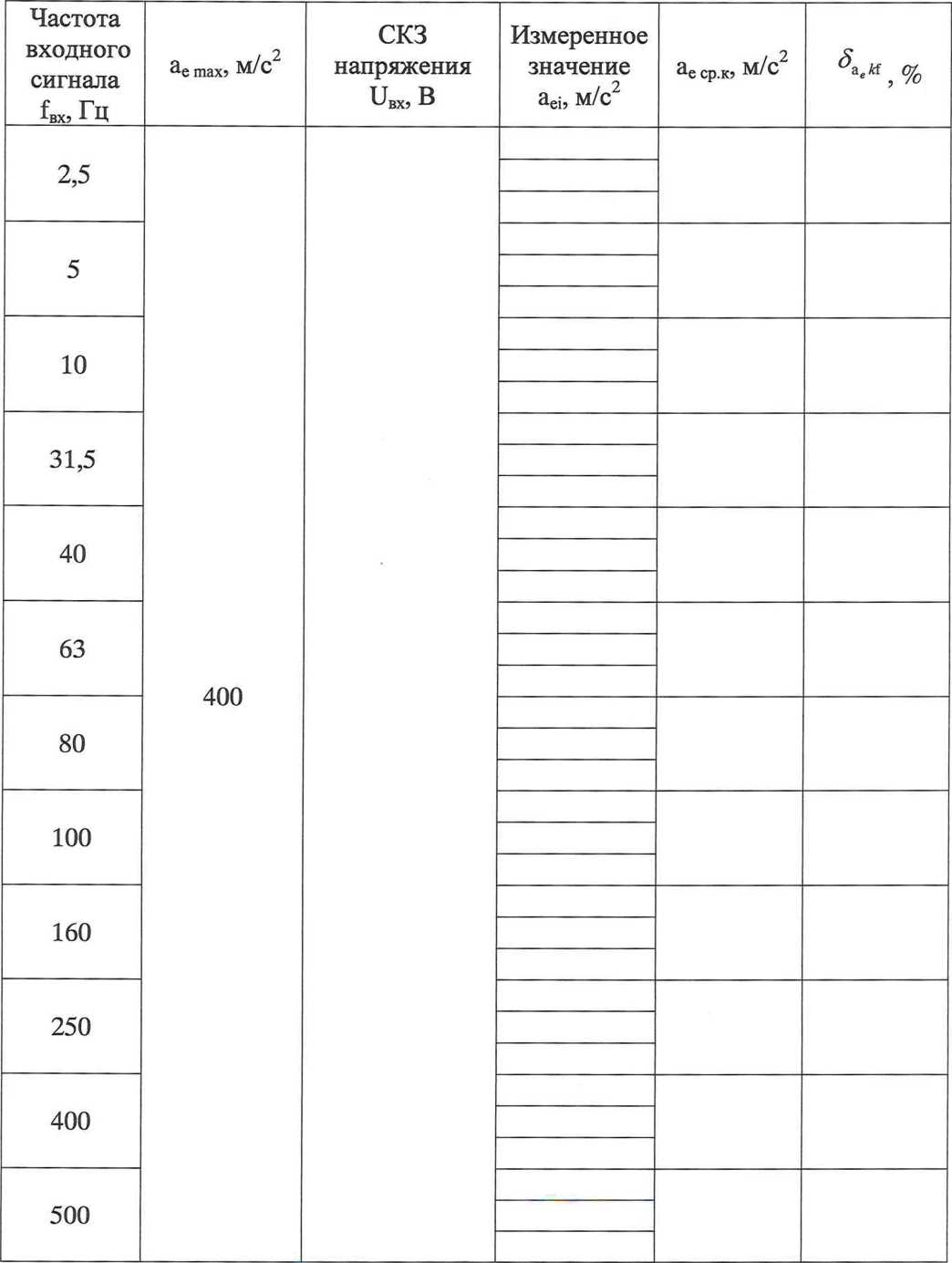

Результаты вычислений занести в таблицу 2.

• 4.5.9 По данным таблицы вычислить значение неравномерности АЧХ, %:

^"ecp.fmax &ecp.fl60 -«

/ =--100 ,                        (4)

^ае ср. fl 60

где f _max — частота, на которой измеренное значение СКЗ виброускорения (напряжения) в таблице 2 максимально отличается от аналогичного параметра при частоте входного сигнала f = 160 Гц;

а_е cp.f max - результат измерения, максимально отличающийся от результата измерения, полученного на частоте 160 Гц;

ае ср. f 160 - усредненный результат измерения на частоте 160 Гц.

• 4.5.10 Повторить измерения в последовательности, изложенной в п.п.

• 4.5.4.. .4.5.9, для всех измерительных каналов вибрации.

• 4.5.11 Результат операции считается положительным, если для каждого измерительного канала вибрации диапазон частот измерений виброускорения составляет от 0,1 до 20000 Гц, диапазон частот измерений напряжения составляет от 0,1 до 80000 Гц, при полученных значениях относительной погрешности, не превышающих ±3 %, а значения неравномерности АЧХ не превышают ± 5 %.

• 4.6 Проверка диапазона измерений СКЗ виброускорения, относительной погрешности измерений СКЗ виброускорения в диапазоне СКЗ виброускорения

  • 4.6.1 Собрать схему для проверки в соответствии с рисунком А.3.1.

  • 4.6.2 Включить изделие.

  • 4.6.3 Установить на выходе генератора DS360 частоту входного сигнала блока f_BX = 160 Гц и СКЗ входного напряжения U_BX, В, рассчитанное по формуле:

и_вх К_п а_{е вх},                                      (5)

где Кп - коэффициент преобразования вибропреобразователя, 10,2 мВ с²/м;

ае вх - значение СКЗ виброускорения в соответствии с таблицей 3, м/с².

Напряжение входного сигнала контролировать с помощью мультиметра типа Agilent 34410А.

• 4.6.4 Произвести измерение виброускорения для измерительного канала «к» вибрации блока при помощи программы «Контроль и метрология» для соответствующего параметра согласно руководству оператора RU.TKHIO.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты измерений занести в таблицу 3.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  Таблица 3

  Частота входного сигнала fBX, Гц	в№ м/С	СКЗ напряжения Гвх, В	Измеренное значение aei, м/с2	ср. к, м/с2
  160	0,1
  	5
  	50
  	100
  	400

• 4.6.5 Повторить измерения в последовательности, изложенной в п.п. 4.6.3 и 4.6.4, для других значений СКЗ виброускорения, указанных в таблице 3.

• 4.6.6 По результатам измерений для каждого значения СКЗ виброускорения по формуле (2) вычислить среднее значение СКЗ виброускорения. Результаты вычислений занести в таблицу 3.

• 4.6.7 Для каждого значения СКЗ виброускорения вычислить значения относительной погрешности измерений, %:

<5.,   = ^аесрк~^асвх-100                           (6)

^а=вх

Результаты вычислений занести в таблицу 3.

• 4.6.8 Повторить измерения в последовательности, изложенной в п.п. 4.6.3 ...4.6.7, для всех измерительных каналов вибрации.

  Изу	Лист	№ докум.	Подпись	Дата

  ТКНЮ.411734.021Д1

  Лист

• 4.6.9 Результат операции считается положительным, если для каждого измерительного канала вибрации в диапазоне измерений СКЗ виброускорения полученные значения относительной погрешности не превышают ±3 %.

• 4.7 Определение основной относительной погрешности измерений СКЗ виб-роускорения

  • 4.7.1 Основная относительная погрешность измерений СКЗ виброускорения рассчитывается для каждого измерительного канала «к» вибрации при доверительной вероятности 0,95:

\ ⁼   к.. т«/ ? ⁺ ка. шаха ? ⁺   J \                  (7)

где Д_Эа - основная относительная погрешность измерений СКЗ виброускорения для измерительного канала «к» вибрации блока, %;

^а_е max f ~

maxa

- максимальное

max

измерений СКЗ виброускорения в диапазоне СКЗ, %, определяемое по таблице 3 для данного канала;

S_np - относительная погрешность вольтметра в режиме измерений

переменных напряжений 8ц, используемого при проведении испытаний, %.

• 4.7.2 Результат операции считается положительным, если для каждого измерительного канала вибрации полученные значения основной относительной погрешности измерений СКЗ виброускорения не превышают ±5 %.

• 4.8 Проверка диапазона частот измерений виброскорости, определение относительной погрешности измерений виброскорости в диапазоне частот от 10 до 1000 Гц

  • 4.8.1 Собрать схему для проверки в соответствии с рисунком А.3.1.

  • 4.8.2 Включить изделие.

  • 4.8.3 Установить на выходе генератора DS360 частоту входного сигнала блока f_BX = 10 Гц и СКЗ входного напряжения U_BX, В, рассчитанное по формуле:

Ивх 27Г fax’Ve вх’К_п?                          (8)

где f_BX - частота входного сигнала, Гц;

v_e вх - СКЗ виброскорости в соответствии с таблицей 4, м/с;

К_п — коэффициент преобразования вибропреобразователя, 10,2 мВ с²/м.

Напряжение входного сигнала контролировать с помощью мультиметра типа Agilent 34410А.

Лист

• 4.8.7 Для каждой из частот вычислить значения относительной погрешности измерений виброскорости, % для канала «к»:

=--^есрк~^Уев> -100 . (10)

^{е J}          V

евх

Результаты вычислений занести в таблицу 4.

• 4.8.8 Повторить измерения в последовательности, изложенной в п.п.

• 4.8.3...4.8.7, для всех измерительных каналов вибрации.

• 4.8.9 Результат операции считается положительным, если для каждого измерительного канала вибрации в диапазоне частот измерений виброскорости полученные значения относительной погрешности не превышают ±3.

• 4.9 Проверка диапазона измерений СКЗ виброскорости и относительной погрешности измерений СКЗ виброскорости

  • 4.9.1 Собрать схему для проверки в соответствии с рисунком А.3.1 (А.3.2 -для проверки СКЗ виброскорости v_eBX⁼ 0,1 мм/с).

  • 4.9.2 Включить изделие.

  • 4.9.3 Установить на выходе генератора DS360 частоту входного сигнала блока f_BX = 80 Гц и СКЗ напряжения U_BX, В, рассчитанного по формуле:

U_BX 2л f_BX-v_eBX-K_n,                             (11)

где f_BX - частота входного сигнала, Гц;

v_eBX - СКЗ виброскорости в соответствии с таблицей 5, м/с;

К_п - коэффициент преобразования вибропреобразователя, 10,2 мВ с² /м.

Для проверки СКЗ виброскорости v_{e вх} = 0,1 мм/с СКЗ напряжения U_BX установить на генераторе DS360 с учетом ослабления сигнала аттенюатором Д1-13Ана40дБ, импеданс источника - 50 Ом.

Напряжение входного сигнала контролировать с помощью мультиметра типа Agilent 34410А.

• 4.9.4 Произвести измерение СКЗ виброскорости для измерительного канала

«к» вибрации блока при помощи программы «Контроль и метрология» для соответствующего     параметра      согласно     руководству      оператора

RU.TKHR3.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты измерений занести в таблицу 5.

• 4.9.5 Повторить измерения в последовательности, изложенной в п.п. 4.9.3 и 4.9.4, при всех СКЗ виброскорости, указанных в таблице 5.

• 4.9.6 По результатам измерений для каждого СКЗ виброскорости вычислить среднее измеренное СКЗ виброскорости по формуле (9). Результаты вычислений занести в таблицу 5.

• 4.9.7 Для каждого СКЗ виброскорости вычислить значения относительной погрешности:





  Результаты занести в таблицу 5.

  Йнв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  Таблица 5

  Частота входного сигнала fBX, Гц	veBX, мм/с	СКЗ напряжения ивх, В	Измеренное СКЗ vei, мм/с	ср.ю мм/с
  80	од
  	1,0
  	10
  	50
  	100

  • 4.9.8 Повторить измерения в последовательности, изложенной в п.п. 4.9.3...4.9.7, для всех измерительных каналов вибрации.

  • 4.9.9 Результат операции считается положительным, если для каждого измерительного канала вибрации в диапазоне измерений СКЗ виброскорости полученные значения относительной погрешности не превышают ±3 %.

  Изу	Лист	№ докум.	Подпись	Дата

• 4.10 Определение основной относительной погрешности измерений СКЗ виброскорости.

  • 4.10.1 Основная относительная погрешность измерений СКЗ виброскорости рассчитывается для каждого измерительного канала вибрации при доверительной вероятности 0,95:



где A_Vg - основная относительная погрешность измерений СКЗ виброскорости для измерительного канала «к» вибрации блока, %;

v_e max f

измерений СКЗ виброскорости в диапазоне частот, %, определяемое по таблице 4 для данного канала;

max v

max

- максимальное

измерения СКЗ виброскорости в диапазоне СКЗ, %, определяемое по таблице 5 для данного канала;

8_пр - относительная погрешность вольтметра в режиме измерений переменных напряжений , используемого при проведении испытаний, %.

• 4.10.2 Результат операции считается положительным, если для каждого измерительного канала вибрации полученные значения основной относительной погрешности измерения СКЗ виброскорости не превышают ±5 %.

• 4.11 Проверка диапазонов частот пропускания полосовых фильтров по виброскорости

  • 4.11.1 Собрать схему для проверки в соответствии с рисунком А.3.1.

  • 4.11.2 Включить изделие.

  • 4.11.3 Установить на выходе генератора DS360 частоту входного сигнала блока в соответствии с таблицей 6 для полосового фильтра 2... 1000 Гц и в соответствии с таблицей 7 для полосового фильтра 10...2000 Гц и СКЗ входного напряжения U_BX, В, рассчитанное по формуле (8).

  • 4.11.4 Произвести измерение СКЗ виброскорости для измерительного канала «к» вибрации блока при помощи программы «Контроль и метрология» для соответствующего параметра согласно руководству оператора RU.TKHIO.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты занести в соответствующую проверяемому фильтру таблицу 6, 7.

    Изу	Лист	№ докум.	ПОДЛИС!	Дата

U_BX = (27rf_BX)²-Se_BX-K_n,                             (14)

где f_BX - частота входного сигнала, Гц;

S_eBX- СКЗ виброперемещения в соответствии с таблицей 8, м;

К_п - коэффициент преобразования вибропреобразователя, 10,2 мВ с² /м.

Напряжение входного сигнала контролировать с помощью вольтметра типа Agilent 34410А.

• 4.12.4 Произвести измерение СКЗ виброперемещения для измерительного канала «к» вибрации блока при помощи программы «Контроль и метрология» для соответствующего параметра согласно руководству оператора RU.TKHIO.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты занести в таблицу 8.

• 4.12.5 Повторить измерения в последовательности, изложенной в п.п. 4.12.3 и 4.12.4, при всех значениях частот, указанных в таблице 8.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  Таблица 8

  Частота входного сигнала fBX, Гц	seBX, мкм	СКЗ напряжения ивх, в	Измеренное значение Sei, МКМ	Se ср, МКМ
  10	5000
  20	5000
  40	5000
  80	1500
  160	400
  250	150
  500	40

• 4.12.6 По результатам измерений для каждой из частот вычислить среднее измеренное значение СКЗ виброперемещения, мкм:

  Изм	Лист	№ докум.	1ОДПИС1	Дата




Результаты вычислений занести в таблицу 8.

• 4.12.7 Для каждой из частот вычислить значения относительной погрешности измерений СКЗ виброперемещения, % при максимальном по уровню входном сигнале s_{e вх}:



  •100

(16)

• 4.12.8 Результат операции считается положительным, если в диапазоне частот измерений виброперемещения полученные значения относительной погрешности не превышают ± 3 %.

  4R. № попп. Попп, и лата В.4а.м. инн, Жйв. К» лубл. Полл. и лата

• 4.13 Проверка диапазона измерений СКЗ виброперемещения, относительной погрешности измерений СКЗ виброперемещения в диапазоне СКЗ виброперемещения

• 4.13.1 Собрать схему для проверки в соответствии с рисунком А.3.1 (А.3.2 -для проверки СКЗ виброперемещения s_eBX = 1 мкм).

• 4.13.2 Включить изделие.

• 4.13.3 Установить на выходе генератора DS360 частоту входного сигнала блока» f_BX = 40 Гц и СКЗ напряжения U_BX, В, рассчитанного по формуле:

и_вх = (2л f_BX )²'S_e вх-К_п,                                (17)

где f_BX - частота входного сигнала, Гц;

s_{e ВХ}-СКЗ виброперемещения в соответствии с таблицей 9, м;

К_п - коэффициент преобразования вибропреобразователя, 10,2 мВ с² /м.

Для проверки СКЗ виброперемещения s_{e ВХ} = 1 мкм СКЗ напряжения U_BX установить на генераторе DS360 с учетом ослабления сигнала аттенюатором Д1-13А на 40 дБ, импеданс источника - 50 Ом.

Напряжение входного сигнала контролировать с помощью вольтметра типа Agilent 34410А.

• 4.13.4 Произвести измерение СКЗ виброперемещения для измерительного канала «к» вибрации блока при помощи программы «Контроль и метрология» для соответствующего параметра согласно руководству оператора RU.TKHTO.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты занести в таблицу 9.

• 4.13.5 Повторить измерения в последовательности, изложенной в п.п. 4.13.3 и 4.13.4, для других СКЗ виброперемещения, указанных в таблице 9.

  Из	Лис	Ко nnTCVM	"Толлис	^ятя

• 4.14 Определение основной относительной погрешности измерений СКЗ виброперемещения

• 4.14.1 Основная относительная погрешность измерений СКЗ виброперемещения рассчитывается при доверительной вероятности 0,95:

\ =U>s._max/>+k._maxJ+(^)\               (¹⁹)

где A_Se - основная относительная погрешность измерений СКЗ виброперемещения, %;

max f

о

^s_e max s

max

- максимальное

измерений СКЗ виброперемещения в диапазоне СКЗ, %, определяемое по таблице 9;

д_пр - относительная погрешность вольтметра в режиме измерений переменных напряжений , используемого при проведении испытаний, %.

• 4.14.2 Результат операции считается положительным, если полученные значения основной относительной погрешности измерений СКЗ виброперемещения не превышают ± 5 %.

• 4.15 Проверка диапазона измерений постоянного тока и допускаемой относительной погрешности измерений постоянного тока

• 4.15.1 Собрать схему для проверки в соответствии с рисунком А.4. Установить тумблер «иЛ» устройства коммутационного УКС ТКНЮ.468261.005 в положение «I».

• 4.15.2 Включить изделие.

• 4.15.3 Установить на выходе ЭнИ-201И значение постоянного тока 1_ВХ = 4 мА.

• 4.15.4 Произвести измерение постоянного тока для канала «к» блока при помощи программы «Контроль и метрология». Измерения повторить еще два раза. Результаты измерений занести в таблицу 10.

• 4.15.5 Повторить измерения для всех значений постоянного тока, указанных в таблице 10.

  Изм	Лист	№ докум.	ТоДПИС!	Дата

• 4.15.6 Для каждого значения постоянного тока вычислить среднее значение постоянного тока, мА:

1 ³

(20). •Э ,=1

Результаты занести в таблицу 10.

• 4.15.7 Рассчитать относительную погрешность измерений для каждого значения тока, %:

₍₂₁₎.

¹ пред

• 4.15.8 Повторить измерения в последовательности, изложенной в п.п. 4.15.3...4.15.7, для всех каналов. Результаты занести в таблицу 10.

• 4.15.9 Допускаемая относительная погрешность измерений постоянного тока, рассчитывается при доверительной вероятности 0,95:

Д/=1ДЖ«)²⁺М’              (22).

где Д - допускаемая относительная погрешность измерений постоянного тока, %;

Лист

5i_max = |£_ZJ -максимальное значение относительной погрешности измерений постоянного тока, %, определяемое по таблице 10 для данного канала;

д_пр — относительная погрешность калибратора в режиме измерений постоянного тока, %.

• 4.15.10 Результат операции считается положительным, если полученные значения допускаемой относительной погрешности измерений постоянного тока для каждого канала не превышают ± 1 %.

• 4.16 Проверка диапазона измерений частоты вращения, диапазона амплитуд входных напряжений измерительных каналов частоты вращения и определение допускаемой относительной погрешности измерений частоты вращения

• 4.16.1 Собрать схему для проверки в соответствии с рисунком А.5. Установить тумблер «ГИ/ПРЯМ.» устройства коммутационного УКДВ ТКНЮ.468261.006 (далее - УКВД) в положение «ПРЯМ», тумблер «ВХ-ГИ./ОБЩ» - в положении «ОБЩ». Галетный переключатель УКВД установить в положение «1».

• 4.16.2 Включить изделие.

• 4.16.3 Проверка измерительных каналов частоты вращения, поддерживающих NPN/PNP выход

• 4.16.3.1 Установить на выходе генератора DS360 частоту входного сигнала блока f_BX = 1 Гц и амплитуду напряжения U_BX = 4,5 В импульсного сигнала прямоугольной формы.

• 4.16.3.2 Произвести измерение частоты для измерительного канала «к» частоты вращения при помощи программы «Контроль и метрология» для соответствующего параметра согласно руководству оператора RU.TKHIO.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты измерений занести в таблицу 11.

• 4.16.3.3 Повторить измерения в последовательности, изложенной в п.п.

• 4.16.3.1 и 4.16.3.2, для других значений частот и напряжений, представленных в таблице 11.

  Изм	Лист	№ докум.	ЗОДПИС!	Дата

Лист

f

J вх

Результаты вычислений занести в таблицу 11.

4.16.3.6 Повторить измерения в последовательности, изложенной в п.п. 4.16.3.1...4.16.3.5, для всех измерительных каналов частоты вращения.

• 4.16.4 Проверка измерительного канала частоты вращения, поддерживающего индукционный выход

• 4.16.4.1 Установить тумблер «ГИ/ПРЯМ.» УКВД в положение «ГИ», тумблер «ВХ- ГИ./ОБЩ» - в положении «ГИ». Галетный переключатель УКВД установить в положение «1».

• 4.16.4.2 Установить на выходе генератора DS360 частоту входного сигнала блока f_BX = 100 Гц и амплитуду напряжения синусоидального сигнала U_BX = 1,5 В.

• 4.16.4.3 Произвести измерение частоты для измерительного канала частоты вращения № 1 при помощи программы «Контроль и метрология» для соответствующего параметра согласно руководству оператора RU.TKHIO.411734.021.2.2-01 34 01. Измерения повторить еще два раза. Результаты измерений занести в таблицу 12.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  Таблица 12

  Амплитуда напряжения входного сигнала UBX, В	Частота входного сигнала fBx, Гц	fi ,Гц	Гр.к, ГЦ	%
  1,5	100
  	1000
  	16000

  Изм	Лист	№ докум.	1ОДПИС1	Дата

  Продолжение таблицы 12

  Амплитуда напряжения входного сигнала UBX, В	Частота входного сигнала fBX, Гц	fi, Гц	Гр.к, Гц	5а, %
  10	100
  	1000
  	16000
  15	100
  	1000
  	16000

  Йнв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

• 4.16.4.4 Повторить измерения в последовательности, изложенной в п.п. 4.16.4.2 и 4.16.4.3, для других значений частот и напряжений, представленных в таблице 12. Результаты занести в таблицу 12.

• 4.16.4.5 По результатам измерений для каждой из частот вычислить среднее значение частоты по формуле (23). Результаты занести в таблицу 12.

• 4.16.4.6 Для каждой из частот вычислить значения относительной погрешности измерений по формуле (24).

4.16.5 Допускаемая относительная погрешность измерений частоты вращения рассчитывается для каждого измерительного канала «к» частоты при доверительной вероятности 0,95:

(25)

где A _f _ допускаемая относительная погрешность измерений частоты вращения для канала «к», %;

8 ,

f max

измерений частоты вращения для канала «к», определяемое по таблицам 11,12,%;

д_пр - относительная погрешность установки частоты генератора, %.

• 4.16.6 Результат операции считается положительным, если для каждого измерительного канала частоты вращения полученные значения основной относительной погрешности не превышают ±1 %.

  Инв. № подл. Подп. и дата Взам. инв. № Инв. № дубл. Подп. и дата

  ТКНЮ.411734.021Д1

  Лист

• 5 Оформление результатов поверки

  • 5.1 Результаты поверки считаются положительными, если характеристики БОС удовлетворяют всем требованиям данной методики. В этом случае на БОС выдается свидетельство о поверке.

  • 5.2 При отрицательных результатах БОС к применению не допускается и на него выдается извещение о непригодности с указанием причин.

ПРИЛОЖЕНИЕ А

(обязательное)

СХЕМЫ ИСПЫТАНИЙ

1 - Кабель КИСИ1 ТКНЮ.685621.078

• 1 - Кабель Инф./РаЕ ТКНЮ.685623.013

• 2 - Кабель КП ТКНЮ.685621.074

А1 - Устройство коммутационное УКС ТКНЮ.468261.005

• 1 - Кабель КСК ТКНЮ.685661.022

• 2 - Кабель КИ.ЗПр ТКНЮ.685621.076

• 3 - Кабель Инф./РоЕ ТКНЮ.685623.013

• 4 - Кабель КП ТКНЮ.685621.074

Рисунок А.3.1. Схема испытаний блока для проверки:

• - диапазонов частот измерений виброускорения, виброскорости, виброперемещения;

• - диапазонов измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения;

• - неравномерности амплитудно-частотной характеристики;

• - диапазонов частот пропускания полосовых фильтров по виброскорости;

• - основной относительной погрешности измерений СКЗ виброускорения, СКЗ виброскорости, СКЗ виброперемещения.

  Из	Лист	№ докум.	Под-	Дата

А1 - Тройник BNC (1 Вилка - 2 розетки)

А2 - Устройство коммутационное УКС ТКНЮ.468261.005

1, 2 - Кабель КСК2 ТКНЮ.685661.023

• 3 - Кабель Р1008А (ф. Cleqee) или аналогичный

• 4 - Кабель Инф./РоЕ ТКНЮ.685623.О13

• 5 - Кабель КП ТКНЮ.685621.074

Рисунок А.3.2. Схема испытаний блока для проверки

СКЗ виброскорости и СКЗ виброперемещения с прибором для поверки аттенюаторов Д1-13А.

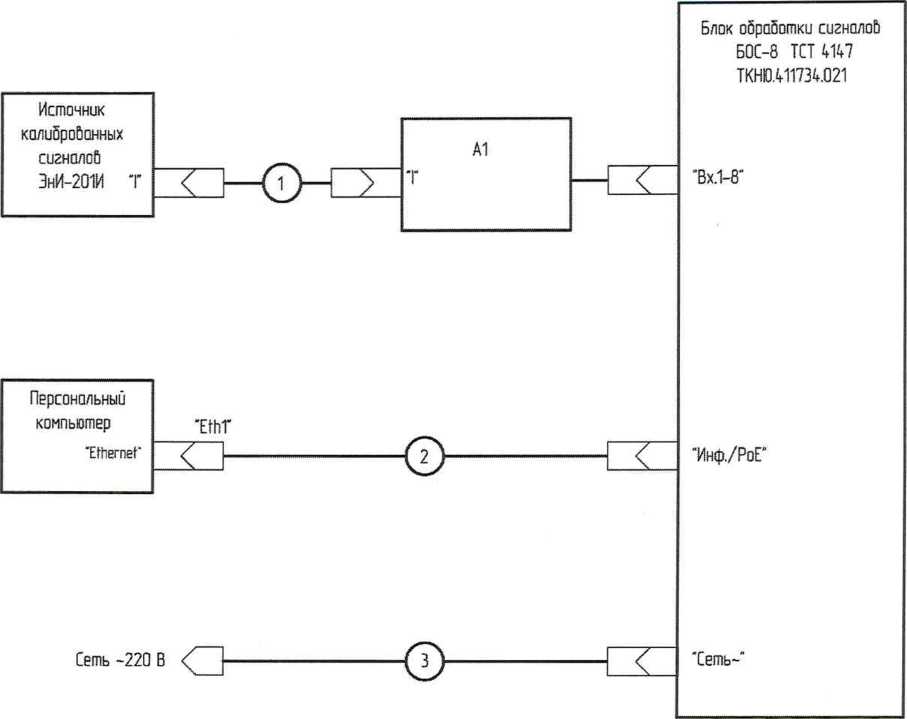

А1 - Устройство коммутационное УКС ТКНЮ.468261.005

• 1 - Кабель КТС ТКНЮ.685621.077

• 2 - Кабель Инф./РоЕ ТКНЮ.685623.013

• 3 - Кабель КП ТКНЮ.685621.074

Рисунок А.4. Схема испытаний для проверки диапазона измерений постоянного тока, определения допускаемой относительной погрешности измерений постоянного тока.

А1 - Устройство коммутационное УКАВ ТКНЮ.468261.006

• 1 - Кабель КСК ТКНЮ.685661.022

• 2 - Кабель КИ_2Пр ТКНЮ.685621.075

• 3 - Кабель Инф./РоЕ ТКНЮ.685623.013

• 4 - Кабель КП ТКНЮ.685621074

Лист

Лист

Лист

ТКНЮ.411734.021 Д1

42
