СОГЛАСОВАНО

СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ ВСХН, ВСХНд, всгн, встн.

Методика поверки

2009

Настоящая методика поверки распространяется на счетчики холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН, изготовленные "APATOR POWOGAZ S.A.", Польша и устанавливает методы и средства их поверки.

Межповерочный интервал:

- для счетчиков холодной воды 6 лет;

- для счетчиков горячей воды 4 года.

1 Операции поверки
  • 1.1 При проведении поверки должны выполняться следующие операции, указанные таблице 1.

Таблица 1.

№ п.п.

Наименование операции

Номер пункта методики поверки

1.

Внешний осмотр

4.1.

2.

Проверка герметичности

4.2.

3.

Определение метрологических характеристик:

4.3.

4.

Проверка соответствия отсчетного устройства счетчика и

числа импульсов дистанционного выходного сигнала

4.4.

2 Средства поверки и вспомогательное оборудование
  • 2.1. При поведении поверки применяют следующие эталонные средства и вспомогательное оборудование.

  • 2.1.1. Поверочная установка по ГОСТ 8.156-83, диапазон расходов от 0,45 до 1000 м3/ч, относительная погрешность при измерении объема воды не более 0,5 % (например, установки для поверки счетчиков и преобразователей объема воды УПВ или установка поверочная расходомерная ПРУВ/ПС-0,05/1000).

  • 2.1.2. Термометр с абсолютной погрешностью и ценой деления не более 1°С по ГОСТ 28498-90.

  • 2.1.3. Аспирационный психрометр - барометр по ГОСТ 6853-74.

  • 2.1.4. Ампервольтомметр 4437 ГОСТ 871 1 -93.

  • 2.1.5. Манометр показывающий, верхний предел измерений 2,4 МПа (24 кгс/см2), класс точности 1.

  • 2.1.6. Гидравлический пресс со статическим давлением до 2,4 МПа (24 кгс/см2).

  • 2.2. Все эталонные средства поверки должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

  • 2.3. Допускается применять другие эталонные СИ с характеристиками не хуже, указанных в п.2.1.

3. Требования безопасности и к квалификации поверителей.
  • 3.1. К поверке допускают лиц, изучивших эксплуатационную документацию на счетчики и средства поверки, правила пожарной безопасности, действующие на предприятии и утвержденные в установленном порядке, а также правила выполнения работ в соответствии с технической документацией, прошедших обучение и инструктаж по технике безопасности труда в соответствии с ГОСТ 12.0.004 - 90 и аттестованных в качестве поверителя.

  • 3.2. При поверке счетчиков соблюдают требования в соответствии с эксплуатационной документацией на установку и счетчики.

4 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • 4.1 Температура воды от 5 до 40 °С.

  • 4.2 Температура окружающего воздуха от 5 до 50 °С.

  • 4.3 Относительная влажность от 30 до 80 %.

  • 4.4 Атмосферное давление от 84 до 106,7 кПа.

  • 4.5 Отсутствие вибрации тряски и ударов, влияющих на работу счетчиков.

  • 4.6 Изменение температуры воды в течение поверки не должно превышать 5 °С. Температуру воды измеряют в начале и в конце поверки непосредственно в эталонной мере вместимости или за счетчиком.

  • 4.7 Счетчики должны быть установлены на поверочной установке по одному или последовательно по несколько штук. Число счётчиков в группе должно обеспечить возможность их поверки при наибольшем расходе. Счётчики должны иметь одинаковый диаметр условного прохода. Счётчики следует присоединять к трубопроводу поверочной установки через переходные или промежуточные патрубки, длина которых должна быть не менее 5 Ду перед первым и 1 Ду после каждого последующего счетчика, где Ду - диаметр условного прохода счётчика.

4.8. Стрелка на корпусе счётчика должна совпадать с направлением потока воды.

5 Подготовка к поверке
  • 5.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - подготавливают к работе поверочную установку и средства измерения согласно их инструкциям по монтажу и эксплуатации;

  • - устанавливают счётчик или группу счётчиков на испытательном стенде поверочной установки;

  • - проверяют герметичность соединений счётчиков с трубопроводами и между собой. Проверку производят давлением воды в системе при открытом запорном устройстве перед счётчиком и закрытом после него;

  • - пропускают воду через счётчики при максимальном поверочном расходе для полного удаления воздуха из системы.

6 Проведение поверки
  • 6.1 Внешний осмотр.

При внешнем осмотре счетчиков должно быть установлено:

  • - соответствие комплектности требованиям эксплуатационной документации на счётчик;

  • - отсутствие механических повреждений, влияющих на его работоспособность;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки и на показывающем устройстве.

Результаты внешнего осмотра считают положительными, если выполняются вышеперечисленные условия.

  • 6.2 Проверка герметичности.

Герметичность счетчиков проверяют созданием гидравлическим прессом в рабочей полости счетчика давления 2,4±0,1 МПа (24 кгс/см2) и выдерживают счетчик под давление в течение 15 минут.

Результаты поверки считают положительными, если в процессе проверки в местах соединений и корпусе счетчика не наблюдается отпотевания, каплепадений или течи воды, а также отсутствует падение давления воды по контрольному манометру.

  • 6.3 Определение метрологических характеристик.

    • 6.3.1 Определение относительной погрешности счётчиков.

      • 6.3.1.1 Относительную погрешность счётчиков определяют на трёх поверочных расходах (минимальном, переходном и номинальном). На каждом расходе необходимо выполнить одно измерение. Значения поверочных расходов для счётчиков приведены в таблицах 2 и 3.

Таблица 2. Значения поверочных расходов для счётчиков типа ВСХН, ВСХНд

Диаметр условного прохода, мм

Поверочный расход, м3

1 (минимальный)

2 (переходный)

3 (номинальный)

Qmin

предельное отклонение

Qt

предельное отклонение

Qnom

Предельное отклонение

40

0,45

+0,045

0,9

+0,09

30

±3,0

50

0,45

+0,045

0,9

+0,09

50

±5,0

65

0,45

+0,045

1

+0,1

60

±6,0

80

0,5

+0,05

0,8

+0,12

120

±12,0

100

0,6

+0,06

1,8

+0,18

230

±23,0

125

1,5

+0,15

2,0

+0,2

250

±25,0

150

1,8

+0,18

4

+0,4

400

±40,0

200

4

+0,4

6

+0,6

750

±75,0

250

10

+1,0

16

+1,6

1100

±110,0

Таблица 3. Значения поверочных расходов для счётчиков типа ВСГН и ВСТН

Диаметр условного прохода, мм

Поверочный расход, м3

1 (минимальный)

2 (переходный)

3 (номинальный)

Qmin

предельное отклонение

Qt

предельное отклонение

Qnom

предельное отклонение

40

0,7

+0,07

1,5

+0,15

15

±1,5

50

0,7

+0,07

1,5

+0,15

15

±1,5

65

1,0

+0,1

2,0

+0,2

25

±2,5

80

1,6

+0,16

3,2

+0,32

45

±4,5

100

2,4

+0,24

4,8

+0,48

70

±7,0

125

4,0

+0,4

8,0

+0,8

100

±10,0

150

6

+0,6

12

+1,2

150

±15,0

200

10

+1,0

20

+2,0

250

±25,0

250

20

+2,0

40

+4,0

500

±50,0

  • 6.3.1.2 Значения минимальных объёмов воды пропускаемых через счетчик на каждом поверочном расходе приведены в таблице 4.

Таблица 4. Значения минимальных объёмов воды

Диаметр условного прохода, мм.

Минимальный объем воды, пропущенный за время поверки, м3

Минимальный объем воды за пропуск при расходе, м3

1

2

3

40, 50, 65

0,350

0,050

0,100

0,200

80, 100, 125, 150

1,750

0,250

0,500

1,000

200, 250

6,500

0,500

1,000

5,000

  • 6.3.1.3 Относительную погрешность счетчиков определяют по результатам измерения одного и того же объема воды, пропущенного через счетчик и измеренного эталонной поверочной установкой.

Относительную погрешность счётчика в процентах для каждого поверочного расхода определяют по формуле:

8V =

x 100%

(1)

где

V - объем воды, измеренный поверяемым счетчиком, м3;

V0 - объем воды, измеренный эталонной установкой, м3.

  • 4.3.1.4 Определение относительной погрешности крыльчатых счетчиков Ду 15,20,25 мм может осуществляться на эталонной установке с оптоэлектронным узлом съема сигналов.

Объем воды, измеренный счетчиком, определяют за каждый пропуск воды по числу импульсов, считанных узлом съема сигналов и зарегистрированных счетчиком импульсов по формуле.

(2)

где

N- число импульсов ;

K- передаточный коэффициент счетчика.

Относительную погрешность счетчика определяют по формуле (1).

  • 6.3.1.5 Результаты поверки считают положительными, если относительная погрешность счётчика не более 5 % на первом поверочном расходе (минимальном) и не более 2 % на втором и третьем поверочных расходах (переходном и номинальном).

6.4 Проверка соответствия отсчётного устройства счётчика и числа импульсов дистанционного выходного сигнала.

6.4.1 Проверка проводятся только для счетчиков ВСХНд, ВСТН.

  • 6.4.2 Проверка проводится с помощью комбинированного прибора (ампервольтом-метр) подключаемого к выходным контактным зажимам узла съёма информации в режиме измерения сопротивления, согласно приложению А. Проверка может осуществляться непосредственно на установке, для определения относительной погрешности при любом расходе от Qmin до Qnom. По отклонению стрелки ампервольтомметра определяется работоспособность магнитоуправляемого контакта на замыкание.

  • 6.4.3. Результаты проверки считают положительными, если за один полный оборот стрелки с магнитом происходит одно замыкание магнитоуправляемого контакта.

7 Оформление результатов поверки

7.1 При положительных результатах поверки пломбы с оттиском поверительного клейма навешиваются в местах, препятствующих доступу к механизму указателя суммарного объема и регулирующему устройству счетчика. Результаты поверки заносятся в паспорт и удостоверяют подписью поверителя и оттиском поверительного клейма.

  • 7.2 Результаты поверки заносятся в протоколы по форме ГОСТ 8.156-83

  • 7.3 Счетчики не прошедшие поверку к выпуску и применению не допускаются. Пломбы с оттиском клейма снимаются, запись в паспорте гасят.

Приложение А.

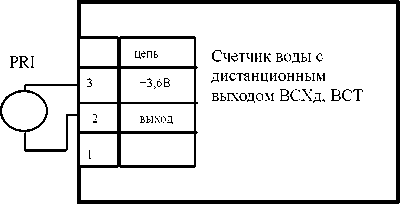

Схема проверки импульсов дистанционного выходного сигнала счётчика воды ВСХНд, ВСТН.

PRI - ампервольтомметр тип 4437
