МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

7 декабря 2018 г.                                            _№  2603

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 58267 «Газосигнализаторы «Эдельвейс» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ОАО ФНТЦ «Инверсия» от 17 апреля 2018 г. № 109/1-7 приказываю:

• 1. Внести изменения в описание типа на газосигнализаторы «Эдельвейс», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 60215-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу «Газосигнализаторы «Эдельвейс». Методика поверки» с изменением № 1. Утвержденному ОАО ФНТЦ «Инверсия» 08 декабря 2017 г., и распространить действие документа на газосигнализаторы «Эдельвейс», находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 5 8267 «Газосигнализаторы «Эдельвейс», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 60215-15, в связи с внесением изменений в методику поверки.

• 4. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36EE32711E88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «7» декабря 2018 г. № 2603

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газосигнализаторы «Эдельвейс»

Газосигнализаторы «Эдельвейс» (далее - газосигнализаторы) предназначены для непрерывного автоматического контроля воздушной среды с целью обнаружения превышения пороговых концентраций отравляющих веществ (ОВ), аварийно химически опасных веществ (АХОВ), горючих газов и паров, органических веществ, диоксида углерода, кислорода, а также измерения мощности амбиентной дозы гамма-излучения.

Газосигнализаторы обеспечивают отображение текущих результатов измерений, звуковую и световую сигнализацию и выработку управляющих сигналов при превышении пороговых значений концентраций и мощности амбиентной дозы гамма излучения. Газосигнализаторы могут устанавливаться в помещениях, на открытых площадках, в системах приточной/вытяжной вентиляции, в местах массового пребывания людей и на транспортных средствах.

Газосигнализаторы используются в качестве самостоятельного устройства или в виде модуля, встраиваемого в другое оборудование.

Измерение:

• - объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);

• - массовой концентрации оксида углерода (СО), сероводорода (H₂S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;

• - довзрывоопасных концентраций горючих газов и паров;

производится интеллектуальными сенсорными модулями ИСМ-4Т (далее - ИСМ, Технические условия ТУ 4215-025-47275141-17). ИСМ предназначены для преобразования текущей концентрации измеряемого газа в цифровой код.

Градуировочные характеристики, значения порогов срабатывания сигнализации, параметры температурной компенсации, тип измеряемого газа и диапазон измерения записаны в энергонезависимую память ИСМ.

Принцип действия:

• - ИСМ объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),

• - ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК), оптико-абсорбционный (ОА);

• - ИСМ массовой концентраций паров органических веществ - фотоионизационный (ФИ);

• - ИСМ объёмной доли диоксида углерода - оптико-абсорбционный (ОА).

Измерение концентрации ОВ: зарина, зомана, веществ типаУх и иприта производится ионизационным детектором с радиоактивным источником ⁶³Ni, активностью менее 100 МБк.

Измерение уровня радиационного фона производится детектором мощности амбиентной эквивалентной дозы гамма-излучения.

Газосигнализаторы выпускаются в различных модификациях, отличающихся конструктивным исполнением, функциями, комплектностью и назначением. Основные модификации газосигнализаторов представлены в таблице 1.

Таблица 1 - Основные модификации сигнализаторов

Общий вид газосигнализаторов представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

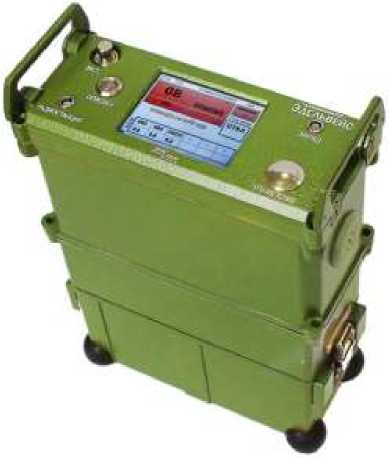

Модификация М (носимый)

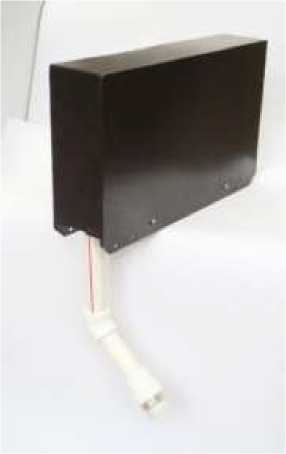

Модификация ТМ (встраиваемый)

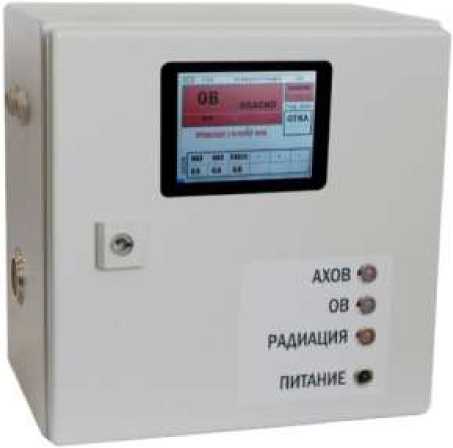

Модификация СТ (стационарный)

Рисунок 1 - Общий вид газосигнализаторов модификации М, ТМ и СТ

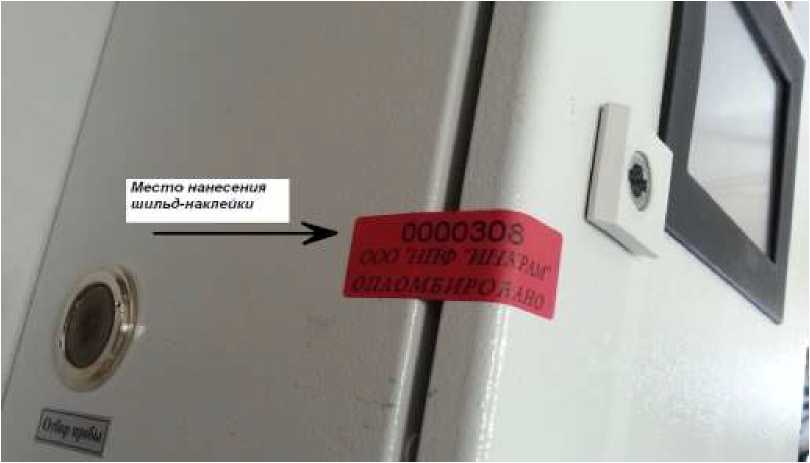

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Газосигнализаторы имеют встроенное программное обеспечение.

Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее, передачи по протоколу Ethernet следующей информации:

-Текущего времени;

-Данных о превышении порогов по всем каналам измерения;

-Мощности эквивалентной дозы;

-Ориентировочной концентрации по каналу АХОВ;

-Данных архива измерений;

-Сообщений об ошибках и предупреждений.

Встроенное ПО газосигнализаторов «Эдельвейс» имеет следующую структуру:

-Модуль инициализации и настройки;

-Модуль опроса и обработки данных;

-Модуль архивирования данных;

-Модуль, реализующий протокол выдачи данных по TCP/IP;

-Модуль отображения данных на экране;

-Модуль светозвуковой сигнализации;

Влияние встроенного программного обеспечения газосигнализаторов «Эдельвейс» учтено при нормировании метрологических характеристик.

Назначение элементов меню и порядок действий при работе ПО описаны в эксплуатационной документации.

Идентификационные данные программного обеспечения представлены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:

- средний: используются специальные программные средства защиты от преднамеренных изменений (ПО EdelweissPC).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Диапазоны измерений и предел допускаемой погрешности указаны в Таблице 5.

Таблица 5 - Диапазон измерений и предел допускаемой погрешности

¹⁾ С_вх - действительное значение концентрации измеряемого компонента в ПГ'С

Пороговые значения концентрации АХОВ, установленные в ИСМ при выпуске с производства приведены в таблице 6.

Таблица 6 - Пороговые значения концентрации АХОВ

* По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.

Пороговые концентрации срабатывания сигнализации по ОВ представлены в Таблице 7.

Таблица 7 - Пороговые концентрации срабатывания сигнализации по ОВ

Диапазон измерения мощности эквивалентной дозы гамма-излучения, предел основной относительной погрешности и пороги сигнализации представлены в Таблице 8.

Таблица 8 - Диапазон измерения мощности эквивалентной дозы гамма-излучения, предел

основной относительной погрешности, пороги сигнализации

Диапазон рабочих температур и относительной влажности представлены в таблице 9.

Таблица 9 - Диапазон рабочих температур и относительной влажности

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей и контролируемой сред в условиях эксплуатации от температуры, при которой определялась основная погрешность, должны соответствовать значениям, указанным в таблице 10.

Таблица 10 - Пределы допускаемой дополнительной погрешности при изменении температуры

окружающей и контролируемой сред

Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной влажности 65 % при температуре плюс 25 °С должны соответствовать значениям, указанным в таблице 11.

Таблица 11 - Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации

Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа должны соответствовать значениям, указанным в таблице 12.

Таблица 12 - Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации

наносится на информационную табличку прибора методом, предусмотренным конструкторской документацией на титульный лист руководства по эксплуатации типографским способом.

должна соответствовать указанному в таблице 13. Максимальное количество устанавливаемых ИСМ зависит от модификации. Количество и номенклатура устанавливаемых ИСМ выбирается по заказу.

Таблица 13 - Комплектность средства измерений

осуществляется по документу «Газосигнализаторы «Эдельвейс». Методика поверки» с изменением №1, утвержденному ОАО ФНТЦ «Инверсия» 08 декабря 2017 г.

Основные средства поверки:

• -  стандартные образцы состава искусственной газовой смеси в баллонах под давлением ГСО №№ 10541-2014, 10547-2014, 10550-2014;

• - источники газовых смесей парофазные ПИГС-У-07, ПИГС-М-03, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 44308-10;

• - азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;

• - рабочий эталон 1 разряда - генератор газовых смесей ГГС (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15), диапазон коэффициента разбавления от 2 до 5200, относительная погрешность коэффициента разбавления от 0,8 до 2,5 %, в комплекте с ИМ08-М-Г1, ИМ108-М-Е, ИМ-38-М-А2, ИМ-07-М-А2, ИМ-89-М-А2, ИМ-41-М-А (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 15075-09), ГСО №№ 10541-2014, 10547-2014, 10550-2014;

- газодинамическая установка ГДУ-33 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 33024-06);

- ГСО № 8246-2003 состава зарина;

- ГСО № 8247-2003 состава зомана;

• - ГСО № 8249-2004 состава вещества Vx;

• - ГСО № 8248-2003 состава иприта;

• -  дозиметр-радиометр ДРБП-03 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 16370-97), диапазоны измерения энергии фотонного излучения, мощности эквивалентной дозы, эквивалентной дозы от 0,05 до 3,0 МэВ; от 0,10 до 3000000 мкЗв/ч; от 0,001 до 9999 мЗв., погрешность ±20 %; ±10 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на боковую сторону газосигнализатора.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4215-025-47275141-17 Газосигнализаторы «Эдельвейс» Технические условия

Общество с ограниченной ответственностью «Научно - производственная фирма «ИНКРАМ» (ООО «НПФ «ИНКРАМ»)

ИНН 7717136914

Адрес: 109341, г. Москва, ул. Люблинская, д. 151, оф. 222

Телефон: +7 (495) 346-92-52

Факс: +7 (495) 346-92-49

E-mail: office@inkram.ru

Открытое акционерное общество Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия»

Адрес: 107031, г. Москва, ул. Рождественка, д. 27

Телефон (факс): +7 (495) 608-45-56

E-mail: inversiyaDIR@yandex.ru

Аттестат аккредитации ОАО ФНТЦ «Инверсия» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311322 от 22.10.2015 г.
