МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

16 июля 2021 г.

Москва

О внесении изменений в сведения об утвераденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. Распространить действие методики поверки средств измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.

• 4. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Фе^рацщЬйОЖк2)8кда^ЖЖЯГпи^о2Й0,6.

  собой.

• 5. Контроль за исполненц^ЖМЖдаадда^ за

метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

\_____—______

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «16» июля 2021 г. № 1354

Лист № 1 Регистрационный № 33833-07 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры термогравиметрические инфракрасные МА-35

Влагомеры термогравиметрические инфракрасные МА-35 (далее - влагомеры) предназначены для экспрессного измерения массовой доли влаги (влажности) и сухого остатка в монолитных, листовых, сыпучих, пастообразных материалах, водных суспензиях и неводных жидкостях.

Описание средства измерений

Принцип действия влагомеров - инфракрасный термогравиметрический, основанный на обезвоживании объекта измерений инфракрасным излучением с автоматическим взвешиванием в процессе сушки с индикацией результата измерения.

Конструктивно влагомеры состоят из: нагревательного элемента - источника инфракрасного излучения, встроенного в крышку сушильной камеры; взвешивающего устройства; блока управления, обработки и отображения с жидкокристаллическим дисплеем и клавиатурой.

Анализ выполняется автоматически под управлением программного обеспечения. Процесс измерения включает следующие операции: оператор размещает пробу анализируемого материала в сушильную камеру, после чего происходит взвешивание, а затем автоматическое определение потери массы под действием инфракрасного излучения и пересчет в единицы содержания влаги, с учетом начальной массы пробы. Результаты анализа выводятся на дисплей и могут быть переданы на периферийные устройства.

Во влагомерах предусмотрены следующие единицы содержания влаги:

• -  Влажность - отношение убыли массы пробы к начальной массе пробы, %;

• -  Сухой остаток - отношение убыли массы пробы к конечной массе пробы, %;

• -  Отношение - отношение конечной массе пробы к начальной массе пробы, %;

• -  Масса пробы, г.

Во влагомерах предусмотрена функция «юстировки» взвешивающего устройства пользователем с использованием внешней гири.

Влагомеры имеют встроенный однонаправленный интерфейс RS232.

Влагомеры выпускаются в двух цветовых решениях - с серым и черным блоком жидкокристаллического дисплея и клавиатуры. Общий вид влагомеров приведен на рисунке 1.

Маркировочная табличка наносится на заднюю панель влагомеров. Общий вид маркировочной таблички влагомеров приведен на рисунках 2 - 4.

Программное обеспечение

Влагомеры оснащены встроенным программным обеспечением (далее - ПО). Наименование версии ПО высвечивается на дисплее влагомера при включении. Основные функции ПО: обработка компенсационного усилия электромагнитной системы взвешивания, и последующий пересчет его в единицы массы и вышеперечисленные

единицы содержания влаги; хранение данных «юстировки»; вывод данных на дисплей и передача на периферийные устройства.

ПО влагомера заложено в микроконтроллере в процессе производства и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

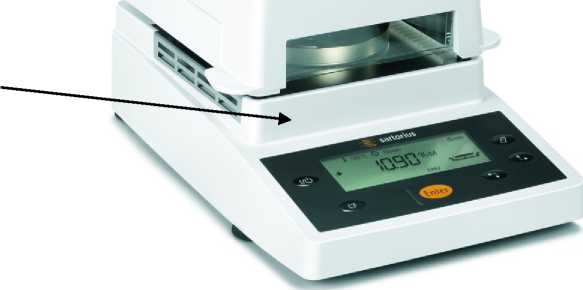

Рисунок 1 - Общий вид влагомеров термогравиметрических инфракрасных МА-35 Пломбирование влагомеров не предусмотрено. Место нанесения поверительного клейма (знака поверки в виде наклейки) обозначено стрелкой на рисунке 1.

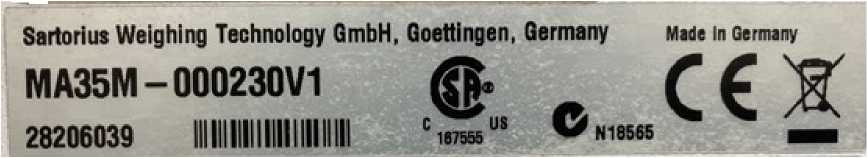

Рисунок 2   - Общий вид маркировочной таблички влагомеров

термогравиметрических инфракрасных МА-35, выпускаемых до августа 2014 г.

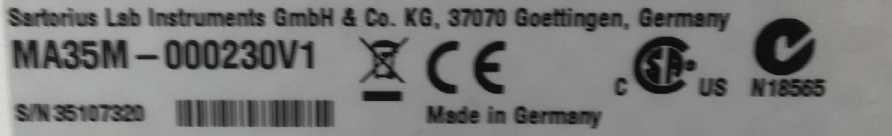

Рисунок 3   - Общий вид маркировочной таблички влагомеров

термогравиметрических инфракрасных МА-35, выпускаемых до мая 2017 г.

Sartorius Lab Instruments GmbH & Co. KG, 37070 Goettingen, Germany

S/N 38707728   |||||||||||||||||lllllll "" Made in Germany ^N185SB

Рисунок 4   - Общий вид маркировочной таблички влагомеров

термогравиметрических инфракрасных МА-35, выпускаемых с мая 2017 г. Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Метод измерений описан в пункте «Работа на влагомере» Руководства по эксплуатации 98648-013-57.

Приказ Федерального агентства по техническому регулированию и метрологии № 2832 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твердых и жидких веществах и материалах»

Техническая документация фирмы «Sartorius Lab Instruments GmbH & Co KG», Германия

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «16» июля 2021 г. № 1354

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
