МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

02 сентября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению, к настоящему приказу.

• 2. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F Кому выдан: Лазаренко Евгений Русланович Действителен: с 19.05.2025 до 12.08.2026

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «_2 »    ______   2025 г. № _870

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 63799-16                                        Всего листов 12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Газоанализаторы ЭССА-М (далее газоанализаторы) предназначены для измерения массовой концентрации аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, озона, органических соединений, объемной доли кислорода, диоксида углерода, метана и других углеводородов в воздухе рабочей зоны, сигнализации о превышении заданных уровней концентрации.

Описание средства измерений

Газоанализаторы представляют собой многоблочные автоматические стационарные приборы непрерывного действия.

В газоанализаторах используются следующие методы детектирования:

• - электрохимический (ЭХД) - для измерения массовой концентрации аммиака, хлора, оксида углерода, оксида азота, диоксида азота, сероводорода, диоксида серы, озона и объемной доли кислорода;

• - фотоионизационный (ФИД) - для измерения массовой концентрации органических веществ;

• - термокаталитический (ТКД) - для измерения объемной доли метана и других углеводородов;

• - инфракрасный (ИКД) - для измерения для измерения объемной доли метана и других углеводородов и диоксида углерода.

Газоанализаторы имеют настраиваемые пороги срабатывания сигнализации.

В состав газоанализаторов входят измерительные преобразователи (ИП) и блоки питания, сбора и обработки информации и управления, к которым относятся:

• - блок концентратора сигналов (КС), предназначенный для питания ИП, приема сигналов ИП, преобразования аналоговых сигналов ИП в цифровые и передачи их по линии Ethernet и RS-485, в некоторых исполнениях предусмотрена светодиодная индикация, индикация численного значения измеряемой концентрации, формирование управляющих релейных сигналов;

• - блок коммутатора (БК), предназначенный для построения заданной конфигурации локальной сети газоанализатора на основе линий Ethernet;

• - блок реле (БР), предназначенный для формирования управляющих релейных сигналов при выходе измеряемой концентрации за пороговые значения;

• -  устройство сигнализации на основе промышленного компьютера (УСПК) предназначено для приема данных от КС, их обработки, индикации численного значения концентрации, сигнализации состояния системы, взаимодействия с оператором, хранения в памяти результатов измерений, регистрации фактов превышения пороговых значений, управления реле в БР, передачи данных на внешний компьютер (удаленный терминал).

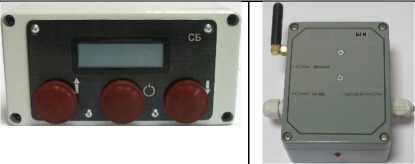

- блок GSM-Ethernet (БГЕ) предназначен для передачи SMS сообщений нескольким абонентам при выходе измеряемой концентрации за пороговые значения или при возникновении неисправности газоанализаторов и / или для связи блоков концентраторов с выходом RS-485 с компьютером по линии Ethernet.

- сервисный блок (СБ), предназначенный для градуировки, проверки работоспособности и поверки ИП с цифровым выходным сигналом.

Блоки, входящие в состав газоанализаторов, приведены в таблицах 1 и 2.

Таблица 1 - Блоки питания, сбора и обработки информации и управления

Таблица 2 - Измерительные преобразователи

Устройство сигнализации на основе промышленного УСПК состоит из блока контроллера, монитора, клавиатуры, компьютерной мыши и блока БК-1, встроенного в блок контроллера, имеет следующие выходы: Ethernet (7 линий) - для приема данных с КС и передачи управляющих команд на БР, Internet - для передачи данных на удаленный компьютер (внешнее устройство); не менее 3 портов USB для подсоединения клавиатуры, компьютерной мыши и внешнего носителя данных.

Блоки концентратора сигналов имеют несколько исполнений.

Блоки КС-16 выполнены без средств взрывозащиты, имеют выход на линию Ethernet и один выход RS-485, принимают от ИП аналоговый сигнал. Используются с ИП с ЭХД, ТКД и ИК без средств взрывозащиты.

Блоки КС-8И и КС-8ВИ имеют светодиодную индикацию, дисплей для отображения численного значения концентрации, выход на линию Ethernet, два выхода RS-485, 4 релейных выхода, обеспечивают напряжение питания ИП +24 В и принимают аналоговый сигнал ИП. Используются ИП с ЭХД, ТКД и ИК. Блоки КС-8ВИ имеют взрывозащищенное исполнение и используются ИП с ЭХД, ТКД и ИК во взрывозащищенном исполнении.

Блоки КС-ИЦ имеют светодиодную индикацию, дисплей для отображения численного значения концентрации, два выхода RS-485, выход Ethernet, три релейных выхода, принимают цифровой сигнал ИП по линии RS-485. Используются с ИП с ЭХД, ТКД и ИК без средств взрывозащиты.

Блоки КС-4ВИФ имеют светодиодную индикацию, дисплей для отображения численного значения концентрации, четыре входа RS-232, два выхода RS-485, выход Ethernet, 4 релейных выхода, обеспечивает напряжение питания ИП +24 В и принимает цифровой сигнал ИП ФИД. Предназначен для ИП с ФИД.

Максимальное количество ИП, соединяемых с блоком концентраторов сигналов, составляет:

для блока КС-16 - 16; для блоков КС-8И, КС-8ВИ - 8; для блока КС-ИЦ - 20, для блока КС-4ВИФ - 4.

В блоке реле БР-1 установлены до 9 независимых реле. БР-1 имеет выходы по линии Ethernet и два выхода RS-485 для соединения с УСПК, КС или компьютером. Контакты реле не имеют гальванической связи с электрическими цепями газоанализатора («сухие» контакты).

К одному блоку коммутатора БК-1 можно подключить до 8 элементов локальной сети (до 7 блоков КС и/или БР).

В зависимости от исполнения в состав газоанализаторов входят следующие блоки:

• - исполнение ЭССА-М/ИП: измерительные преобразователи (ИП);

• - исполнение ЭССА-М/1: измерительные преобразователи (ИП), блоки концентратора сигналов (КС), блоки коммутаторов (БК), блоки реле (БР), устройство сигнализации на основе промышленного контроллера (УСПК), блок GSM-Ethernet (БГЕ) - опция, измерительные преобразователи (соединяются с блоком концентратора сигналов по линии «токовая петля 4-20 мА» или по линии RS485), блоки концентратора сигналов, блоки реле и блоки коммутаторов (соединяются между собой и с блоком устройства сигнализации на основе промышленного контроллера по линиям Ethernet или RS485);

• -  исполнение ЭССА-М/2: измерительные преобразователи (ИП) без средств взрывозащиты, блоки концентратора сигналов (КС) без средств взрывозащиты, блок реле (БР), блоки коммутаторов (БК) - опция, компьютер - опция, блок GSM-Ethernet (БГЕ) - опция, измерительные преобразователи (соединяются с блоком концентратора сигналов по линии «токовая петля 4-20 мА» или по линии RS485), блоки концентратора сигналов (соединяются c блоками реле по линиям RS485), связь с компьютером осуществляется по линиям RS485 или Ethernet;

• - исполнение ЭССА-М/3: измерительные преобразователи (ИП) - взрывозащищенное исполнение, блоки концентратора сигналов (КС) - взрывозащищенное исполнение, блоки реле (БР) - опция, блоки коммутаторов (БК) - опция, компьютер - опция, блок GSM-Ethernet (БГЕ) -опция, измерительные преобразователи, за исключением измерительных преобразователей ФИД (соединяются с блоком концентратора сигналов по линии «токовая петля 4-20 мА»), измерительные преобразователи с ФИД (соединяются с блоком концентраторов по линии RS232), блоки концентратора сигналов (соединяются c блоками реле по линиям RS485), связь с компьютером осуществляется по линиям RS485 или Ethernet.

Блоки газоанализаторов приведены на рис. 1-17.

Рисунок 1 - Устройство сигнализации на основе промышленного контроллера

УСПК

Рисунок 2 - Блок концентратора сигналов КС-16

Рисунок 4 - Блок концентратора

сигналов КС-8И с 3 порогами

Рисунок 5 - Блок концентратора сигналов КС-

ИЦ с дисплеем

Рисунок 7 - Блок концентратора сигналов

КС-4ВИФ

Рисунок 11 -

Измерительный преобразователь с ЭХД и ИКД

Рисунок 12 -

Измерительный преобразователь с ТКД

Рисунок 13 -

Измерительный преобразователь Ех с ЭХД, ТКД, ИКД

Газоанализаторы выполняют следующие функции:

- газоанализатор ЭССА-М/ИП - измерение массовой концентрации газов и паров (объемной доли метана и других углеводородов, диоксида углерода, кислорода);

- газоанализатор ЭССА-М/1 - измерение массовой концентрации газов и паров (объемной доли метана и других углеводородов, диоксида углерода, кислорода), формирование управляющих релейных сигналов, отображение численного значения измеряемой концентрации, архивация результатов измерений с последующей обработкой, графическое изображение объекта с указанием места расположения измерительных преобразователей на мониторе, передача информации о превышении пороговых значений с помощью GSM модема в режиме SMS сообщений;

- газоанализаторы ЭССА-М/2 и ЭССА-М/3 - измерение массовой концентрации указанных газов и паров (объемной доли метана и других углеводородов, диоксида углерода, кислорода), формирование управляющих сигналов, отображение численных значений измеряемой концентрации, архивация и обработка результатов измерений с помощью внешнего компьютера, передача информации о превышении пороговых значений с помощью GSM модема в режиме SMS сообщений.

Идентификационные данные программного обеспечения

Таблица 2

Газоанализаторы ЭССА-М имеют встроенное программное обеспечение, разработанное предприятием-изготовителем.

Программное обеспечение идентифицируется при включении газоанализатора путем вывода на экран наименования и версии программного обеспечения.

Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.

Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Метрологические характеристики приведены в таблице 3.

Таблица 3

* измерительный преобразователь

Предел допускаемой дополнительной погрешности при изменении температуры окружающего воздуха на каждые 10 ^оС от значения 20 ^оС в диапазоне рабочих температур -не более 0,5 долей от основной погрешности.

Пределы допускаемой относительной погрешности срабатывания сигнализации -не более ±2,5 % для ИП кислорода и ±10 % для остальных ИП.

Время срабатывания сигнализации при превышении установленного порогового значения в 1,5 раза - не более 60 с для всех ИП, кроме ИП метана, для ИП метана -не более 15 с.

Габаритные размеры, масса и потребляемая мощность приведены в таблице 4.

Таблица 4

Электропитание газоанализаторов осуществляется от сети переменного тока напряжением ( 220) В, частотой (50±1) Гц.

Условия эксплуатации:

• - температура окружающего воздуха: блок концентратора сигналов, блок реле, блок коммутатора, устройство сигнализации на основе промышленного компьютера, блок GSM-Ethernet - от 0 до плюс 45 °С; измерительные преобразователи - от минус 30 до плюс 45 °С;

• - относительная влажность воздуха - от 30 до 95 % (неконденсируемая);

• - атмосферное давление - от 84 до 106,7 кПа.

Знак утверждения типа

наносится на лицевую панель устройства сигнализации УСПК, блоков концентраторов и на титульный лист Руководства по эксплуатации ЯРКГ.412168.001РЭ.

Комплектность поставки газоанализаторов приведена в таблице 5.1 - 5.4.

Таблица 5.1 - Комплектность газоанализаторов ЭССА-М/ИП

аблица 5.2 - Комплектность газоанализатора ЭССА-М/1

аблица 5.3 - Комплектность газоанализатора ЭССА-М/2

Таблица 5.4 - Комплектность газоанализатора ЭССА-М/3

* для всех взрывозащищенных измерительных преобразователей, кроме измерительных преобразователей с ФИД

** для измерительных преобразователей с ФИД.

приведены в руководстве по эксплуатации «Газоанализаторы ЭССА-М. ЯРКГ 412168.001 РЭ».

Лист № 12

Всего листов 12 Нормативные и технические документы, устанавливающие требования к газоанализаторам ЭССА-М

ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»

Приказ Министерства природных ресурсов и экологии РФ от 7 декабря 2012 г. N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»

Технические условия ТУ 4215-020-11269194-14 (ЯРКГ. 412168.001ТУ)

Изготовитель

Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология»

(ООО «БАП «Хромдет-Экология»)

ИНН 7701284184

Юридический адрес: 105094, г. Москва, Семеновская набережная, д. 2/1, стр. 1, эт 2, помещ. II, ком. №3

Тел: +7(495)789-85-59

E-mail: info@safeair.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

E-mail: office@vniims. ru, www. vniims .ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

Лист № 1 Регистрационный № 91607-24                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные дистанционного медицинского контроля ДИМЕКО (далее - комплексы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления, частоты пульса.

Описание средства измерений

Принцип действия комплексов основан на распознавании различных изменений физиологических параметров человека с помощью датчиков и преобразовании их в электрические сигналы. Затем эти данные собираются и анализируются с помощью программного обеспечения для анализа данных и отображаются на функциональном дисплее.

Принцип действия канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала измерений частоты пульса основан на определение по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления.

Принцип действия канала термометрии основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела.

Принцип действия канала измерений массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика.

Конструктивно комплексы представляют собой устройство в цельнометаллическом корпусе, в который интегрированы измерительные каналы, измеряющие физиологические параметры человека, программное обеспечение, монитор для отображения результатов измерений и управления комплексом, принтер и видеокамера.

Заводской номер наносится на маркировочные наклейки любым технологическим способом в виде цифрового кода. Маркировочные наклейки размещаются на передней и задней части корпуса.

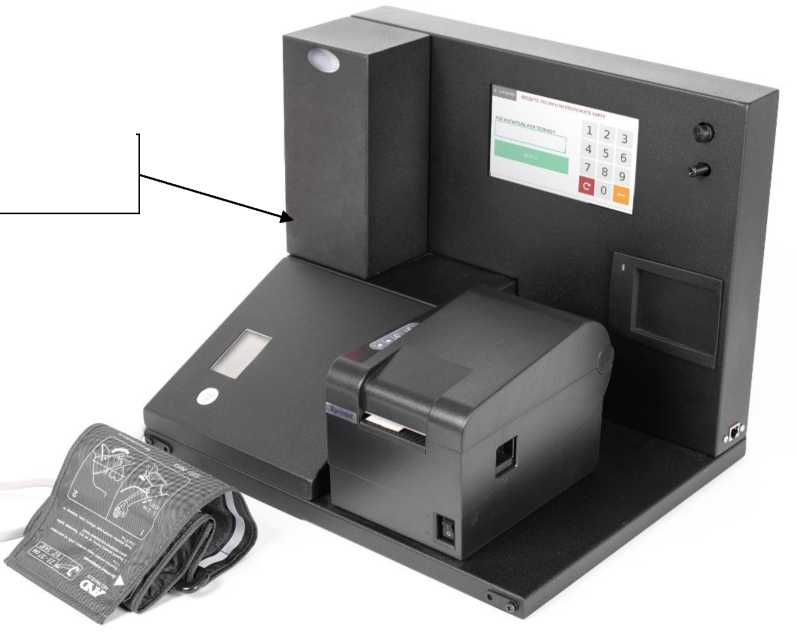

Общий вид комплексов с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на комплексы не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) - заводская пломба.

Место нанесения заводского номера

Место нанесения знака утверждения типа и заводского номера

Место нанесения пломбировочной наклейки завода-изготовителя

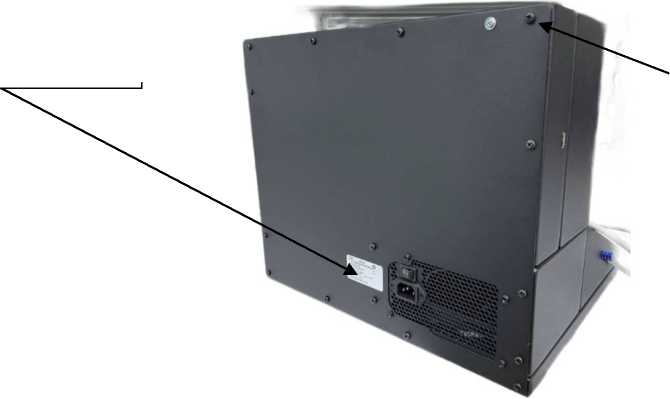

Рисунок 1 - Общий вид комплексов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и места нанесения заводского номера

Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров комплекса. ПО комплексов запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики канала измерений массовой концентрации паров этанола в выдыхаемом воздухе

Таблица 3 - Метрологические характеристики канала измерений неинвазивного давления и частоты пульса______________________________________________________________________

Таблица 4 - Метрологические характеристики канала измерений температуры тела человека бесконтактным методом

аблица 5 - Технические характеристики

наносится на маркировочную наклейку любым технологическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

аблица 6 - Комплектность средства измерений

приведены в разделе 3 «Подготовка к работе» руководства по эксплуатации И-Ф-11-18.

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.6, 1.11, 12.2)

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019  №  3464 «Об утверждении государственной поверочной схемы

для электродиагностических средств измерений медицинского назначения»

Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 23.12.2022 № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»

ТУ 26.60.12-001-51082790-2018 «Комплекс программно-аппаратный дистанционного медицинского контроля ДИМЕКО. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Завод Димеко»

(ООО «Завод Димеко»)

ИНН 9715222671

Адрес юридического лица: 127422, г. Москва, ул. Тимирязевская, д. 1, стр. 3, этаж 6, ком. 16, 17

Изготовитель

Общество с ограниченной ответственностью «Завод Димеко»

(ООО «Завод Димеко»)

ИНН 9715222671

Адрес юридического лица: 127422, г. Москва, ул. Тимирязевская, д. 1, стр. 3, этаж 6, ком. 16, 17

Адрес места осуществления деятельности: 347922, Ростовская обл., г. Таганрог, ул. Энгельса, д. 8

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения

(ФГБУ «ВНИИИМТ» Росздравнадзора)

Адрес: 115478, г. Москва, Каширское шоссе, д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312253

Лист № 1 Регистрационный № 91608-24                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы программно-аппаратные дистанционного медицинского контроля ДИМЕКО Т11 (далее - комплексы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления, частоты пульса.

Описание средства измерений

Принцип действия комплексов основан на распознавании различных изменений физиологических параметров человека с помощью датчиков и преобразовании их в электрические сигналы. Затем эти данные собираются и анализируются с помощью программного обеспечения для анализа данных и отображаются на функциональном дисплее.

Принцип действия канала артериального давления основан на определении систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала измерений частоты пульса основан на определение по частоте пульсаций давления воздуха в компрессионной манжете в интервале времени от момента определения систолического до момента определения диастолического давления.

Принцип действия канала термометрии основан на измерении, дальнейшем преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности тела.

Принцип действия канала измерений массовой концентрации паров этанола в выдыхаемом воздухе основан на работе электрохимического датчика.

Конструктивно комплексы представляют собой устройство в пластиковом корпусе с металлической крышкой и стеклянной лицевой панелью, состоящее из измерительных каналов, измеряющих физиологические параметры человека, программного обеспечения, монитора для отображения результатов измерений и управления комплексом, считывателя бесконтактных карт (в варианте исполнения ДИМЕКО Т11а в количестве двух штук) и видеокамеры.

Комплексы выпускаются в двух исполнениях: ДИМЕКО Т11 и ДИМЕКО Т11а. В исполнении Т11а отсутствует канал измерений неинвазивного давления и частоты пульса.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид комплексов представлен на рисунке 1. Нанесение знака поверки на комплексы не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) - заводская пломба. Места нанесения знака утверждения типа, заводского номера и пломбирования мест настройки (регулировки) комплексов указаны на схеме 2.

1) Исполнение комплексов ДИМЕКО Т11

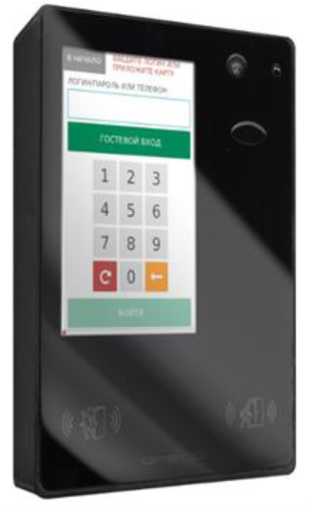

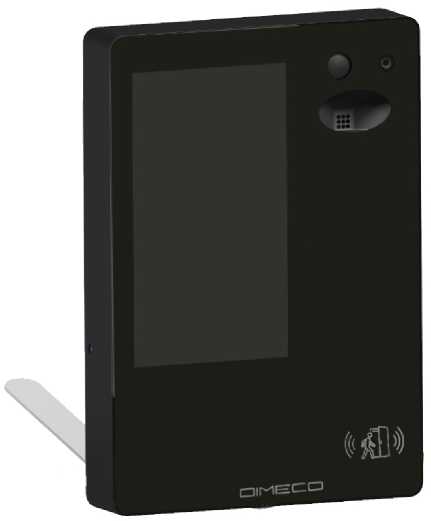

Рисунок 1 - Общий вид комплексов

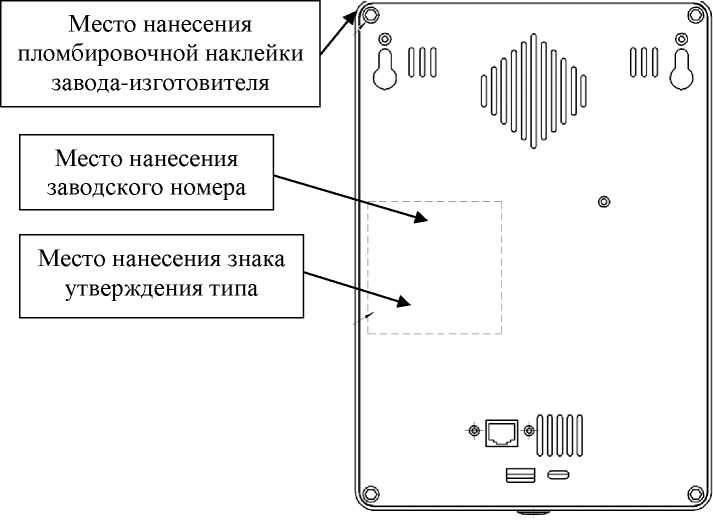

Рисунок 2 - Схема с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа и места нанесения заводского номера

Встроенное программное обеспечение (далее - ПО) предназначено для управления, считывания и сохранения результатов измерений, изменения настроек и параметров комплекса. ПО комплексов запускается в автоматическом режиме после включения. ПО защищено от преднамеренных и непреднамеренных изменений.

ПО является метрологически значимым.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики канала измерений массовой концентрации паров этанола в выдыхаемом воздухе

Таблица 3 - Метрологические характеристики канала измерений неинвазивного давления и частоты пульса______________________________________________________________________

Таблица 4 - Метрологические характеристики канала измерений температуры тела человека бесконтактным методом

аблица 5 - Технические характеристики

наносится на маркировочную наклейку любым технологическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.

аблица 6 - Комплектность средства измерений

приведены в разделе 3 «Описание и работа» руководства по эксплуатации 51082790.465681.003РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 1.6, 1.11, 12.2)

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»

Приказ Федерального агентства по техническому регулированию и метрологии от 20.10.2022 № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 23.12.2022 № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»

Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3452 «Об утверждении государственной поверочной схемы для средств измерений содержания этанола в газовых средах»

ТУ 26.60.12.129-002-51082790-2022 «Комплекс     программно-аппаратный

дистанционного медицинского контроля ДИМЕКО Т11. Технические условия»

Правообладатель

Общество с ограниченной ответственностью «Завод Димеко»

(ООО «Завод Димеко»)

ИНН 9715222671

Адрес юридического лица: 127422, г. Москва, ул. Тимирязевская, д. 1, стр. 3, этаж 6, ком. 16, 17

Изготовитель

Общество с ограниченной ответственностью «Завод Димеко»

(ООО «Завод Димеко»)

ИНН 9715222671

Адрес юридического лица: 127422, г. Москва, ул. Тимирязевская, д. 1, стр. 3, этаж 6, ком. 16, 17

Адрес места осуществления деятельности: 347922, Ростовская область, г. Таганрог, ул. Энгельса, д. 8

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский и испытательный институт медицинской техники» Федеральной службы по надзору в сфере здравоохранения

(ФГБУ «ВНИИИМТ» Росздравнадзора)

Адрес: 115478, г. Москва, Каширское шоссе, д. 24, стр. 16

Телефон: +7 (495) 989-73-62

E-mail: info@vniiimt.ru

Уникальный номер записи об аккредитации в Реестре аккредитованных лиц RA.RU.312253

Лист № 1 Регистрационный № 62523-15                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Преобразователи силы измерительные ПСИ-02 (далее - ПСИ-02) предназначены для измерений силы натяжения арматурных пучков системы преднапряжения защитной оболочки АЭС.

Описание средства измерений

Принцип действия ПСИ-02 основан на преобразовании силы сжатия, действующей на двенадцать независимых датчиков силоизмерительных, в изменения частоты собственных свободных колебаний струны в каждом датчике силоизмерительном с последующим преобразованием каждого сигнала в цифровой код.

Конструктивно ПСИ-02 состоит из модуля силы ДС-03 (далее - ДС-03), преобразователя сигнала датчика-струна (далее - ПСД-С-01) и кабелей, соединяющих ДС-03 с ПСД-С-01.

ДС-03 состоит из двенадцати независимых датчиков силоизмерительных, установленных параллельно между специальными силовводящими кольцами и двух обечаек, соединенных двумя фланцами. Нижнее силовводящее кольцо служит для установки ДС-03 на плите анкерного устройства армоканата. Силовводящие кольца обеспечивают равномерное распределение силы по всем двенадцати датчикам силоизмерительным. Датчик силоизмерительный состоит из упругого элемента с натянутой струной и электромагнитного устройства с катушкой. Струна приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от ПСД-С-01. Электромагнитное устройство используется как для подачи возбуждающего импульса, так и для приема колебаний, генерируемых струной.

ПСД-С-01 подключается при помощи кабелей к каждому независимому датчику силоизмерительному, преобразует частоту собственных свободных колебаний струны датчика силоизмерительного в цифровой код, обеспечивает временное хранение полученной информации и связь с ПВЭМ по интерфейсу стандарта RS-485.

Сумма показаний двенадцати независимых датчиков силоизмерительных соответствует силе приложенной к ПСИ-02.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД-С-01, в левом верхнем углу.

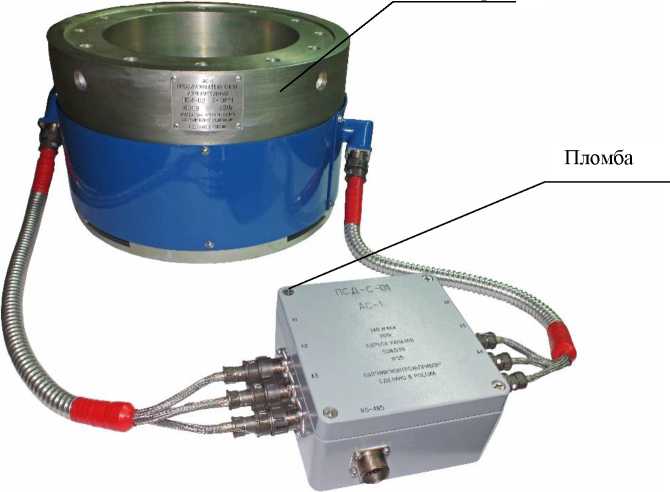

Фотография общего вида ПСИ-02 приведена на рисунке 1.

Знак поверки

Рисунок 1 - Общий вид ПСИ-02

Программное обеспечение (далее - ПО) включает в себя:

• - автономное ПО;

• - встроенное ПО.

Автономное ПО предназначено для поверки ПСИ-02, устанавливается в ПЭВМ с компакт диска, выполняет функции по обработке, хранению, передаче и представлению измерительной информации и обеспечивает:

• - обмен информацией между ПЭВМ и ПСИ-02;

• - визуализацию и сохранение полученных данных по результатам измерений;

• - анализ результатов поверки;

• - формирование отчётов по результатам поверки.

• - настройку измерительных каналов ПСД-С-01;

• - выдачу импульса запроса и съем данных с датчиков силоизмерительных;

• - сохранение полученных результатов измерения в памяти ПСД-С-01;

• - передачу полученных результатов измерения в ПЭВМ по ее запросу.

Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из ПЭВМ.

Всё ПО является метрологически значимым.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные программного обеспечения (автономного ПО)

Таблица 2 - Идентификационные данные программного обеспечения (встроенного ПО)

Защита программного обеспечения и измерительной информации от непреднамеренных

и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основный технические характеристики

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закрепленным на кольце ПСИ-02 несмывающейся краской.

Комплект поставки приведён в таблице 5.

Таблица 5 - Комплект поставки

Продолжение таблицы 5

Нормативные и технические документы, устанавливающие требования к преобразователям силы измерительным ПСИ-02

ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы ТУ 4343-140-04671464-2011 Преобразователи силы измерительные ПСИ-02 АМЦ2.782.002. Технические условия

Изготовитель

Акционерное общество «Контрольприбор»

(АО «Контрольприбор»)

ИНН 5837055156

Юридический адрес: 440004, г. Пенза, ул. Центральная, стр. 1В

Телефон (факс): (8412) 45-80-48, 45-80-66

Е-mail: kontrolpribor@mail.ru

Web-site: www.kontrolpribor.ru

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел. (812) 251-76-01, факс (812) 713-01-14

Е-mail: info@vniim.ru, http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

В части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области»

(ФБУ «Пензенский ЦСМ»)

Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-site: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
