МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 мая 2019 г.                                              № 1141

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 55440 «Датчики давления ДАВ 068» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 0 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «НИИФИ» от 15 марта 2019 г. № 15/62П, № 15/70П и № 15/71П приказываю:

• 1. Внести изменения в описание типа на датчики давления ДАВ 068, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 37039-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 55440 «Датчики давления ДАВ 068», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 37039-14, в связи с реорганизацией изготовителя с ОАО «НИИФИ», г. Пенза на АО «НИИФИ», г. Пецза.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 55440 «Датчики давления ДАВ 068» на последующие 5 лет.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С. Голубев

Заместитель Руководителя

г                           \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

C.EI /п НИЯ О СЕРТИФИКАТ. ЭН

Сертификат O0E1036EE32711E880E9EO071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен! с 08.11.2018 до 08.11.2019

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» мая 2019 г. № 1141

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ДАВ 068

Датчики давления ДАВ 068 (далее - датчики) предназначены для измерения абсолютного давления жидких и газообразных агрессивных и неагрессивных сред и преобразования измеренного давления в электрическое напряжение постоянного тока.

Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент (ЧЭ), в напряжение постоянного тока. Метод преобразования деформации ЧЭ в электрический сигнал в датчике - тензометрический.

Конструктивно датчик состоит из чувствительного элемента, мембраны, основания, штуцера, гермокорпуса, наружнего корпуса, крышки с вилкой РСГС10-В АВО.364.050ТУ, обеспечивающей съем информации с датчика и подачу напряжения питания. Основным узлом датчика является ЧЭ, выполненный в виде круглого диска с кольцевым буртом и жестким центром. Диск разрезан двумя параллельными, симметричными относительно центра канавками, образующими жесткозащемленную балку, на которой методом тонкопленочной технологии сформированы тензорезисторы R1 - R4, соединенные в мостовую измерительную схему. ЧЭ крепится к основанию с упором винтами, а жесткий центр балки соединен с мембраной через подушку. К балке винтами крепится контактная колодка.

В зависимости от способа установки на изделие датчик давления имеет два вариа нта:

• - штуцерное ввертное соединение (резьба штуцера М12х1,25-6 g);

• - крепление к кронштейну изделия с помощью гайки, наворачиваемой на штуцер с резьбой М18х1,5-6 ^соединение штуцера с трубопроводом с помощью сварки или уплотнительной гайки.

Датчики имеют 14 модификаций: ДАВ 068-ДАВ 068-13, отличающиеся диапазонами измерений абсолютного давления, частотными диапазонами измерений, собственной частотой и способом установки на изделие в соответствии с таблицей 1.

Таблица 1

Окончание таблицы 1

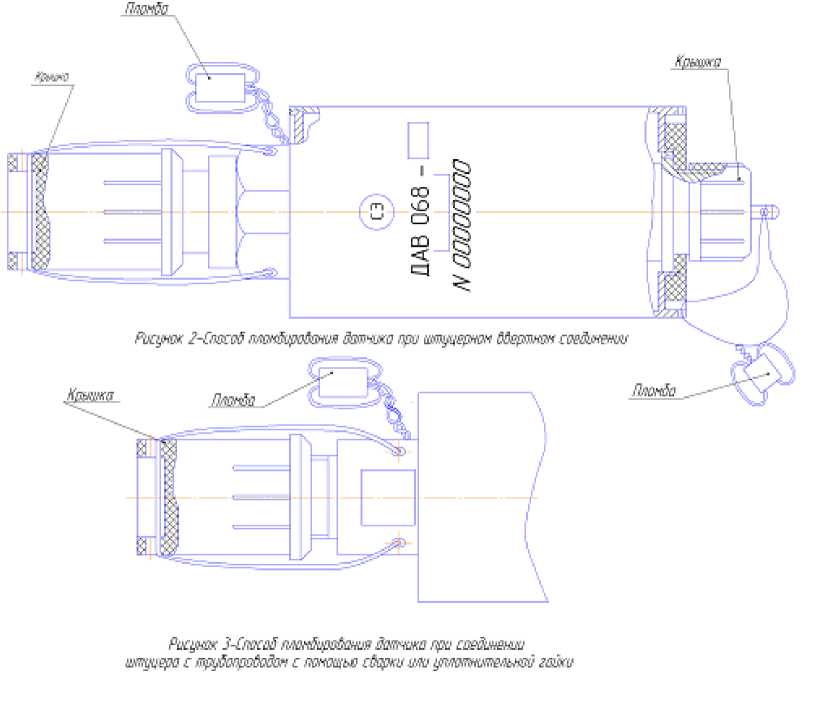

Внешний вид датчика приведен на рисунке 1. Схемы пломбирования от несанкционированного доступа приведены на рисунках 2,3. Габаритные и установочные размеры датчика представлены на рисунке 4.

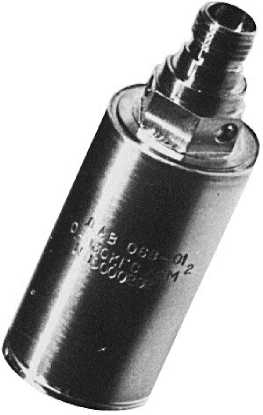

Рисунок 1 - Внешний вид датчика

I

мм&рМзыв ймчько пры         flSfpnwsw гмйлирвдг

ймта фи лллйняньп Л^ф? Г л^УИЙЙрЛзп £ womrtjp ЛЙртР И» ^OWTSt^.-JMSV лип?

А’

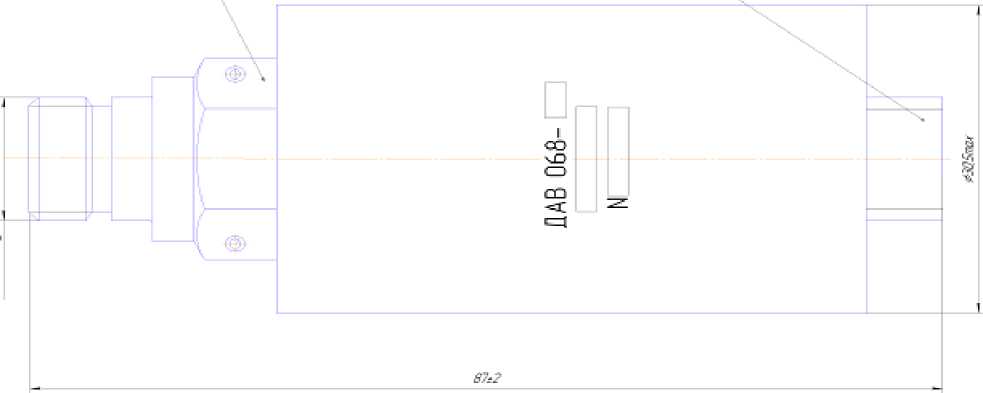

Рисунок 4 - Габаритные и установочные размеры датчика

Программное обеспечение отсутствует.

Таблица 2

Примечание - Нормальные климатические условия характеризуются температурой от 15 °С до 35 °С, относительной влажностью воздуха от 45 % до 75 %, атмосферным давлением от 8,6^10⁴ до 10,6^10⁴ Па (от 645 до 795 мм рт.ст.), напряжением питания (6 ± 0,12) В постоянного тока, моментом затяжки 25⁺⁵ Н^м (2,5^+0,5 кгс^м), отсутствием внешних механических воздействий.

наносится на титульных листах эксплуатационной документации.

Таблица 3

осуществляется по документу Вт 2.832.068 МП «Датчики давления ДАВ 068. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИИФИ» 03.02.14 г.

Основные средства поверки:

• - весы лабораторные ВЛТ (госреестр № 19874-02, диапазон (0,5-1500) г, класс точности 3);

• - штангенциркуль ЩЦ-I (госреестр № 24156-02, диапазон (0-125) мм, погрешность ±0,1 мм);

• - вольтметр универсальный В7-46 (госреестр № 11204-88, диапазон 0,01мВ - 1000 В, класс точности 0,025/0,0025 - 0,15/0,1);

• - источник питания постоянного тока Б5-8 (госреестр № 6383-77, диапазон задаваемых напряжений от 2 до 50 В, погрешность задаваемых напряжений ± 3 %);

• - прибор комбинированный цифровой Щ 300 (госреестр № 7011-79, диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе.

Технические условия Вт 2.832.068 ТУ

Акционерное общество «Научно- исследовательский институт физических измерений» (АО «НИИФИ»)

ИНН 5836636246

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-55-63

Факс: (8412) 55-14-99

E-mail: info@niifi.ru

Открытое акционерное общество «Научно-исследовательский институт физических измерений» (ОАО «НИИФИ»)

Адрес: 440026, г. Пенза, ул. Володарского, д. 8/10

Телефон: (8412) 56-26-93,

Факс: (8412) 55-14-99

Аттестат аккредитации АО «НИИФИ» по проведению испытаний средств измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
