ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619 Сведения

об утвержденных типах средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619

Лист № 1 Регистрационный № 83769-21 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуар вертикальный стальной цилиндрический с понтоном РВСП-1000

Резервуар вертикальный стальной цилиндрический с понтоном РВСП-1000 (далее -резервуар) предназначен для измерения объема, хранения нефти и нефтепродуктов при проведении оперативного учета и контроля.

Резервуар вертикальный стальной цилиндрический с понтоном, номинальной вместимостью 1000 м³ (РВСП-1000) представляет собой сварную стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.

Принцип действия резервуара основан на измерении объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов в соответствии с градуировочной таблицей.

Место расположения резервуара - Россия, Краснодарский край, г. Краснодар, Аэропорт 26 Промзона.

Заполнение и выдача продукта осуществляется через приемно-сдаточные патрубки, расположенные в нижней части резервуара.

В конструкции резервуара вертикального стального цилиндрического с понтоном РВСП-1000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики.

Заводской номер резервуара и буквенно-цифровые обозначения типа, идентифицирующие экземпляр, наносится в места, доступные для чтения, с внешней стороны стенки резервуара методом окрашивания с использованием трафаретов.

Фотографии общего вида резервуара вертикального стального цилиндрического с понтоном РВСП-1000 представлены на рисунке 1.

Нанесение знака поверки на резервуар вертикальный стальной цилиндрический с понтоном РВСП-1000 заводской номер 1 не предусмотрено.

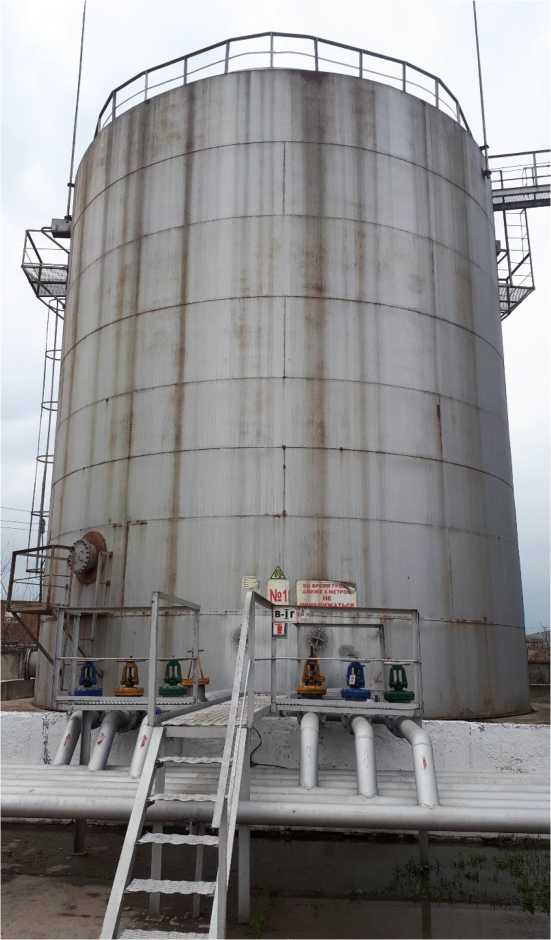

Рисунок 1- Фотография общего вида резервуара вертикального стального цилиндрического с понтоном РВСП-1000 заводской номер 1

Пломбирование резервуара вертикального стального цилиндрического с понтоном РВСП-1000 заводской номер 1 не предусмотрено.

Программное обеспечение отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

«ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер: ФР.1.29.2018.32050

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И)

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Закрытое акционерное общество «БелМУС» (ЗАО «БелМУС»)

ИНН 2303013891

Адрес: 352609, Краснодарский край, Белореченский р-н, п. Дружный, площадка химзавода

Телефон (факс): 8 (86155) 2-55-85

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае» (ФБУ «Краснодарский ЦСМ»)

Адрес: Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а

Телефон (факс): (861) 233-76-50, (861) (233-85-86)

Web-сайт: www.standart.kuban.ru

E-mail: info@standart.kuban.ru

Аттестат аккредитации ФБУ «Краснодарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311581 от 16.03.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-700

Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-700 предназначены для измерений объема противопожарной жидкости при приеме, а также хранении.

Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные, номинальной вместимостью 700 м³.

Принцип действия резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-700 основан на заполнении их противопожарной жидкостью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

Заводские номера наносятся типографским способом в паспорт резервуара.

Резервуары РВС-700 с заводскими номерами 352.1, 352.2 расположены по адресу: 140501, Московская область, г. Луховицы, ул. Куйбышева, 7, АО «Транснефть - Диаскан».

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-700 представлен на рисунках 1, 2.

Нанесение знака поверки на средство измерений не предусмотрено.

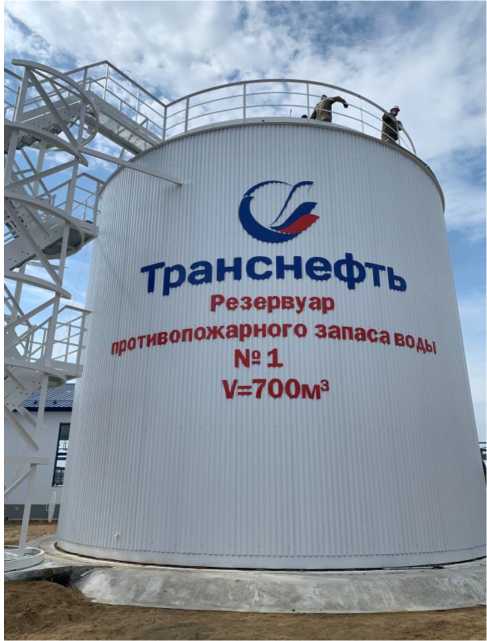

Рисунок 1 - Общий вид резервуара РВС-700 с заводским номером 352.1

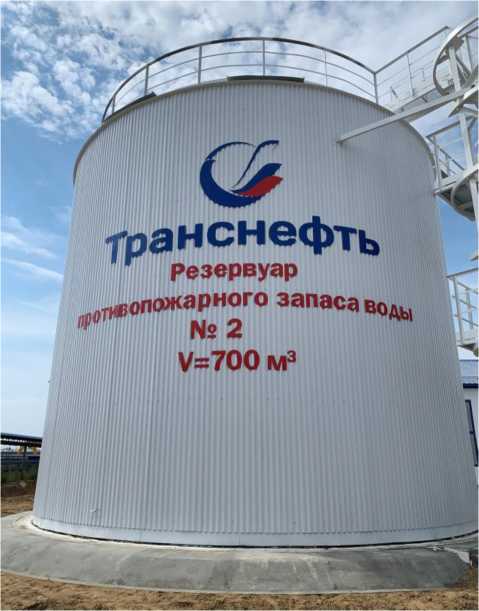

Рисунок 2 - Общий вид резервуара РВС-700 с заводским номером 352.2

Пломбирование резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-700 не предусмотрено.

Программное обеспечение отсутствует

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 8 «Порядок работы» паспорта.

Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)

ИНН 4221002780

Адрес: 654033, Кемеровская обл/, г. Новокузнецк, ул. Некрасова (Кузнецкий район), 28

Телефон/ факс: +7 (3843) 35-66-99/(3843) 35-66-82

Web-сайт: www.nzrmk.ru

E-mail: rmk@nzrmk.ru

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32

Web-сайт: vniir.org

E-mail: office@vniir.org

Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619

Регистрационный № 83771-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства мониторинга высоковольтного выключателя УМВВ-1.1

Устройства мониторинга высоковольтного выключателя УМВВ-1.1 (далее - устройства) предназначены для измерений силы переменного тока, протекающего через главные контакты выключателя в момент его включения/отключения под рабочим напряжением, а также сигналов от термопреобразователей сопротивления.

Принцип действия устройств основан на:

- преобразовании электрического напряжения, поступающего с термопреобразователей сопротивления, в цифровой код при помощи аналого-цифровых преобразователей;

- преобразовании силы электрического тока в электрическое напряжение при помощи датчиков тока и последующем преобразовании полученного напряжения в цифровой код при помощи аналого-цифровых преобразователей.

В состав устройств входят измерительный блок и блок с тремя датчиками тока или три отдельных блока с датчиками тока. Измерительный блок состоит из микроконтроллера, помещенного в металлический корпус, на котором расположены жидкокристаллический дисплей, светодиоды, пятикнопочная клавиатура, разъемы для подключения, тумблер «Сеть» и предохранители.

Серийный номер устройства наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.

Общий вид устройств представлен на рисунке 1. Нанесение знака поверки на устройства в обязательном порядке не предусмотрено. Пломбирование устройств не предусмотрено.

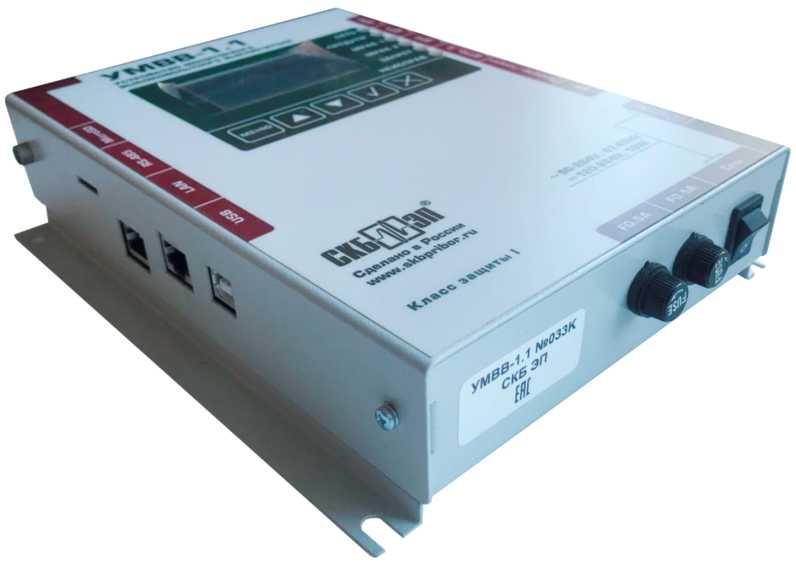

а) измерительный блок

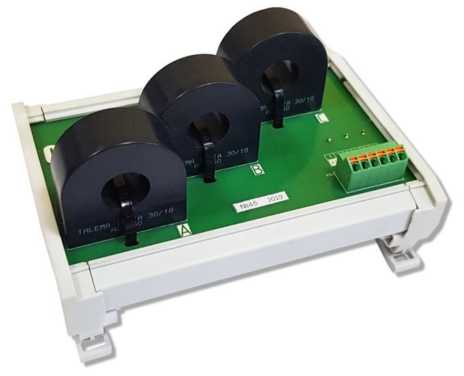

б) блоки с датчиками тока

Рисунок 1 - Общий вид устройств

Устройства имеют встроенное метрологически значимое программное обеспечение (далее - ПО). Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульные листы формуляра и руководства по эксплуатации типографским способом и на маркировочную наклейку устройства любым технологическим способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1.4 «Устройство и принцип действия» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к устройствам мониторинга высоковольтного выключателя УМВВ-1.1 отсутствуют.

Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)

Адрес деятельности: 664033, г. Иркутск, ул. Лермонтова, дом 130, оф. 226

Место нахождения и адрес юридического лица: 196140, г. Санкт-Петербург, поселок

Шушары, ул. Кокколевская (Пулковское тер.), дом 1, литера А, помещение 42-Н ИНН 3812045829

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619

Регистрационный № 83772-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки газораздаточные компримированного природного газа МГПЗ-100

Колонки газораздаточные компримированного природного газа МГПЗ-100 (далее -колонки) предназначены для измерений объёма и массы газа природного топливного компримированного для двигателей внутреннего сгорания при заправке автомобильных транспортных средств.

Принцип работы колонок состоит в следующем: компримированный природный газ из компрессорной установки, либо блока аккумуляторов газа, либо передвижного автомобильного газового заправщика подаётся в расходомер массовый кориолисовый, из которого через раздаточный рукав с краном поступает в баллон транспортного средства.

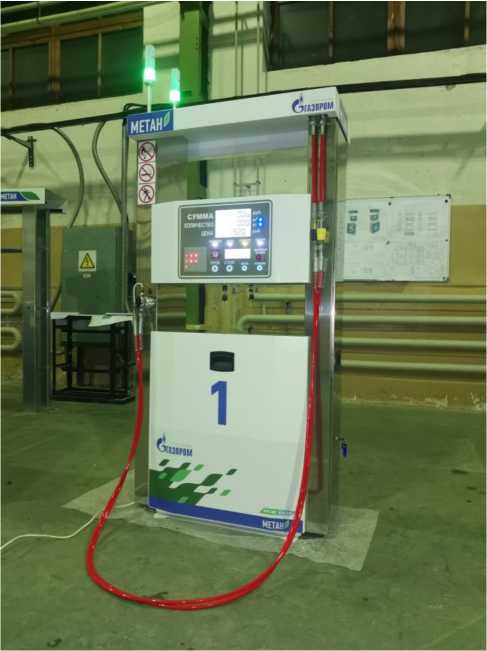

Р ис уно к 1- Колонки газораздаточные компримированного природного газа МГПЗ-100

Информация о массе газа, прошедшего через расходомер с цифровым выходом по интерфейсу связи RS485 и протоколом связи Modbus, поступает в электронный микропроцессорный блок управления колонкой. На цифровом табло колонки отображается масса или объём отпущенного топлива (приведённый к температуре 20 °С и давлению 0,1013 МПа), цена и стоимость и другая информация.

Установка показаний на цифровом табло массы или объёма отпущенного топлива и стоимости в положение нуля производится при нажатии кнопки ПУСК. Конструктивно колонки газораздаточные МГПЗ-100 могут отличаться количеством постов (один, два), количеством линий заправки (одна, две, три).

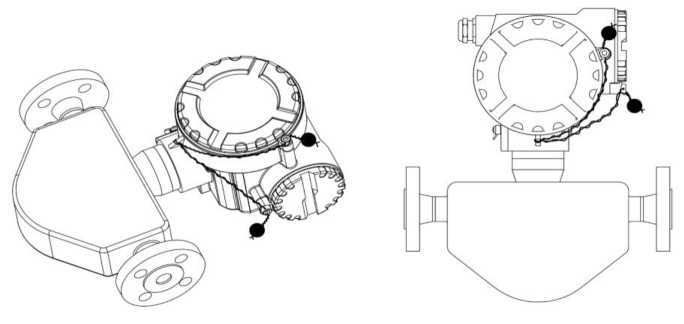

Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знака поверки на массовых расходомерах

Основными элементами колонки являются:

а) в газовом блоке:

• - запорная арматура;

• - фильтры газовые;

• - клапаны обратные;

• - клапаны электромагнитные;

• - редукторы;

• - расходомеры-счётчики массовые TRICOR, Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63250-16) или счётчики-расходомеры массовые ЭЛМЕТРО-Фломак, Россия (регистрационный номер 47266-16), или счётчики-расходомеры массовые Штрай-Масс, Россия (регистрационный номер 70629-18), или расходомеры-счётчики массовые OPTIGAS 4010 С, Великобритания (регистрационный номер 57811-14), или счётчики-расходомеры массовые Micro Motion CNG050 (регистрационный номер 45115-10);

• - прибор визуальной индикации;

• - датчики давления.

б) в блоке электроники:

• - модуль индикации;

• - электронный микропроцессорный блок управления колонкой;

• - барьер искробезопасности;

• - кнопки управления;

• - кнопка аварийного останова.

Снаружи корпуса колонки:

• - шланги заправочные и сбросные;

• - кран заправочный;

• - штуцер заправочный;

• - муфты разрывные.

Более подробный состав колонки указан в спецификации на конкретную модель.

Блок электроники может комплектоваться электронагревателем для устойчивой работы при отрицательных температурах окружающего воздуха.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Электронный блок неразборный и пломбировке не подлежит.

Внутреннее ПО выполняет функции управления запорной арматурой, выводом информации о массе или объёма отпущенного топлива и его стоимости на дисплей и интерфейсы связи, управление режимами работы колонки.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики колонок

Таблица 3 - Технические характеристики колонок

Продолжение таблицы 3

наносится на маркировочную табличку колонок на боковой панели с внутренней стороны и на титульные листы эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в п. 1.1.4 руководства по эксплуатации.

Приказ Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

Постановления Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

ТУ 26.51.52.110-003-00153318-2021 Колонки газораздаточные компримированного природного газа модели МГПЗ-100. Технические условия

Акционерное общество «Московский газоперерабатывающий завод» (АО «МГПЗ») ИНН 5003055920

142717, Московская область, г. Видное, п. Развилка, проезд Проектируемый 5537, вл. 4. строение 17, офис 25

Телефон/факс: +7 (498) 657-80-43/657-45-84

Web-сайт: http://www.mgpz.ru

Е-mail: info@mgpz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озёрная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619

Лист № 1 Регистрационный № 83773-21 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Имитаторы сигналов глобальных навигационных спутниковых систем GSG

Имитаторы сигналов глобальных навигационных спутниковых систем GSG (далее -имитатор сигналов) предназначены для воспроизведения радиотехнических навигационных сигналов в соответствии с требованиями интерфейсных контрольных документов спутниковых навигационных систем (СНС).

Принцип действия имитатора сигналов основан на формировании радиочастотных сигналов СНС с заданными радионавигационными параметрами. Имитатор сигналов обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата в одном частотном диапазоне.

Конструктивно имитатор сигналов состоит из генератора сигналов с модулятором, заключенного в металлический корпус. Имитатор сигналов выполнен в виде моноблока, на лицевой панели которого расположен радиочастотный разъем для выдачи формируемых навигационных сигналов, жидкокристаллический дисплей для отображения текущих параметров работы имитатора сигналов и органы управления для настройки имитатора сигналов.

На задней панели имитатора сигналов расположены следующие основные порты и разъемы: порт для подключения источника питания переменного тока; порты связи; разъем для подключения сигналов от внешнего опорного генератора частоты; разъем для подключения выходного сигнала частоты внутреннего опорного генератора; выход сигнала внутренней шкалы времени имитатора сигналов.

Дополнительно к имитатору сигналов подключается компьютер с программным обеспечением (ПО) для управления имитатором сигналов и выполнения математических операций по моделированию навигационных параметров.

Имитатор сигналов имеет возможность моделирования движения одной навигационной аппаратуры потребителей в совмещенном навигационном поле СНС с многократным повторением движения по предварительно сформированному сценарию имитации. Синхронизация работы всех узлов имитатора сигналов осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по переднему фронту импульса 1PPS.

К имитаторам сигналов данного типа относятся имитаторы сигналов модификации GSG-5 зав. № 201950 и GSG-62 зав. № 200885.

Общий вид имитаторов сигналов с местом нанесения знака об утверждении типа представлен на рисунках 1 и 2. Пломбирование крепёжных винтов составных частей имитатора сигналов не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Нанесение знака поверки на имитаторы сигналов не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится типографским способом на табличку в месте, указанном на рисунках 1 и 2.

®spectracom

© © Тю n e

Место нанесения знака об утверждении типа

Место нанесения

заводского номера

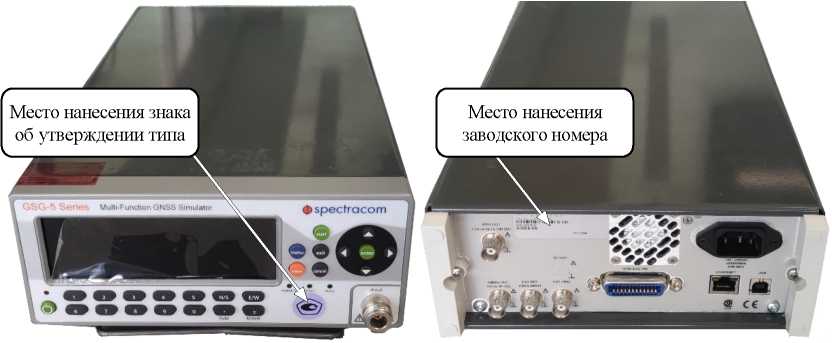

Рисунок 1 — Общий вид имитатора сигналов GSG-5

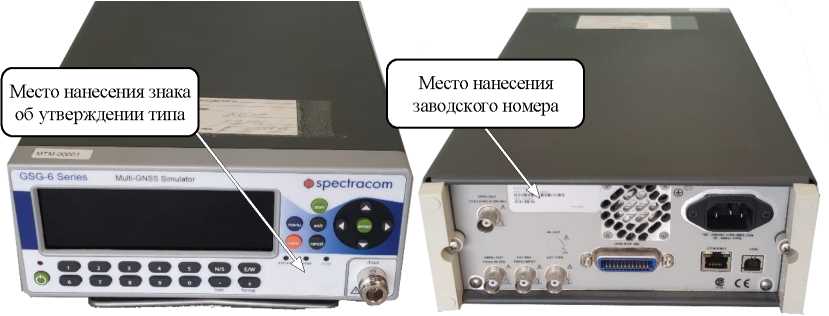

Рисунок 2 — Общий вид имитатора сигналов GSG-62

Конструкция имитатора сигналов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

ПО «GSG StudioView» представляет собой среду создания сценарий и обеспечивает реализацию функциональных возможностей имитатора сигналов по моделированию работы ГНСС в формате сценария.

Таблица 1 — Идентификационные данные метрологически значимой части ПО

Прошивка устанавливается на предприятие-производителе и может быть обновлена пользователем согласно разделу «Обновление прошивки» руководства по эксплуатации.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на корпус имитатора сигналов любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы имитатора сигналов.

Таблица 4 — Комплектность

Сведения о методах измерений приведены в разделе «Использование панели управления» руководства по эксплуатации.

Приказ Росстандарта № 2831 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для координатно-временных измерений».

Техническая документация фирмы-изготовителя.

Фирма Orolia USA

Адрес:45 Becker Road Suite A West Henrietta, NY 14586, США

Телефон: + 1-585-321-5800

Web-сайт: https://www.orolia.com

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11

Телефон (факс): (495) 526-63-00

Web-сайт: http://www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г. в реестре Росаккредитации.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» ноября 2021 г. № 2619

Лист № 1 Регистрационный № 83774-21 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ НПС-7

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ НПС-7 (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС, включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и Магистральных электрических сетей (МЭС), устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC (SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные ток и напряжение преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ «Радиосервер точного времени РСТВ-01» (регистрационный номер 40586-12), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Синхронизация часов УСПД выполняется автоматически при расхождении с часами сервера сбора ИВК более чем 1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

Нанесение знака поверки на средство измерений не предусмотрено. Нанесение заводского номера на средство измерений не предусмотрено. Заводской номер наносится на титульный лист формуляра АИИС КУЭ типографским способом.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Таблица 4 - Основные технические характеристики

Продолжение таблицы 4

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

наносится на титульный лист формуляра АИИС КУЭ типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ НПС-7», аттестованном ФБУ «Ростест-Москва», уникальный номер записи об аккредитации RA.RU.311703 в Реестре аккредитованных лиц.

Нормативные документы, устанавливающие требования к системе автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ НПС-7

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации RA.RU.310639 в Реестре аккредитованных лиц

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 ноября 2021 г.

Москва

Об утверждении типов средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания      типов      средств      измерений,      прилагаемые

к настоящему приказу.

• 2. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021
