УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» февраля 2021 г. № 184
Лист № 1 Регистрационный № 79574-20 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001
Назначение средства измеренийКонтрольно-проверочная аппаратура системы пеленга КПА СП ЦДКТ.464534.001 (далее - КПА СП) предназначена для:
-
- измерения параметров радиосигналов, излучаемых изделием «Система пеленга ЦДКТ.462524.019» (далее - СП) в диапазонах частот 406 и 121,5 МГц;
-
- проверки НЧ-каналов управления полукомплектов СП;
-
- проверки по НЧ-каналу приёма СП информации, содержащей навигационные данные;
-
- проверки приёмного устройства СП в диапазоне 130 МГц
на этапах приёмо-сдаточных испытаний СП и автономных проверок при входном контроле СП.
Описание средства измеренийПринцип действия КПА СП основан на измерении технических характеристик радиосигналов СП и их цифровой обработке с использованием специального программноматематического обеспечения.
КПА СП обеспечивает проверку функционирования и измерение технических характеристик радиосигналов излучаемых СП на литерных частотах в диапазоне от 406,0 до 406,1 МГц (диапазон Д1), радиосигнала привода спасательных служб в диапазоне частот от 121,3 до 121,7 МГц (диапазон Д2), а также передачу амплитудно-модулированного радиосигнала в диапазоне от 130,160 до 130,174 МГц (диапазон Д3) для проверки приёмного тракта СП.
СП входит в состав пилотируемого транспортного корабля (ПТК) нового поколения и предназначена для определения местоположения возвращаемого аппарата (ВА), а также для ведения двухсторонней радиосвязи с поисково-спасательными подразделениями на этапе парашютирования и после посадки ПТК. При проверке функционирования СП, КПА СП имитирует подключение к бортовым системам.
В состав КПА СП входит:
-
- блок обработки ЦДКТ.464425.011 (далее - БО);
-
- ПЭВМ с установленной на предприятии-изготовителе программой «KPA SP» ЦДКТ.00720-02.
Конструктивно КПА СП выполнена в виде моноблока БО и ПЭВМ.
БО обеспечивает:
-
- приём радиосигналов в рабочем диапазоне частот;
-
- обработку данных радиосигналов в рабочем диапазоне частот;
-
- формирование команд управления;
-
- формирование и передачу радиосигнал в диапазоне частот 130 МГц,
-
- передачу данных результатов измерений и демодуляции в ПЭВМ.
БО состоит из следующих функциональных узлов:
-
- модуль первичной обработки сигналов (модуль ПОС);
-
- модуль вторичной обработки сигналов (модуль ВОС);
-
- модуль контроля телеметрии (модуль КТМ);
-
- модуль питания.
Модуль ПОС построен на базе двухканального супергетеродинного приёмника, обеспечивающего работу в диапазонах Д1 и Д2.
Модуль ВОС в процессе работы осуществляет детектирование, обнаружение, демодуляцию, измерение параметров радиосигналов, передачу на ПЭВМ цифровых отсчётов радиосигналов для демодуляции и результатов измерений для их последующего отображения на дисплее ПЭВМ, а также обеспечивает формирование амплитудно-модулированного радиосигнала с заданными параметрами для проверки работоспособности радиоприёмного устройства СП.
Модуль КТМ предназначен для приёма сигналов, излучаемых СП, их обработку и передачу результатов для отображения на дисплее ПЭВМ.
Модуль питания предназначен для формирования напряжения питания КПА СП от сети переменного напряжения, а также формирования выходного напряжения питания от 23 до 34 В СП во время проверок.
Основные функции по измерению характеристик принимаемых радиосигналов, демодуляции радиосигналов и управлению отображением результатов работы КПА СП реализованы в ПЭВМ в программе «KPA SP».
ПЭВМ посредством программы «KPA SP» обеспечивает:
-
- управление режимами работы БО;
-
- управление режимами работы СП;
-
- измерение характеристик принимаемых радиосигналов;
-
- демодуляцию радиосигналов;
-
- отображение результатов измерений параметров радиосигналов диапазонов Д1, Д2;
-
- отображение параметров сигнала излучения в диапазоне Д3;
-
- формирование протоколов измерений в электронном виде;
- подключение к принтеру для распечатывания протоколов измерений.
Общий вид КПА СП приведён на рисунках 1.
Место нанесения наклейки «Знак утверждения типа» приведено на рисунке 2, а схема пломбировки КПА СП от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака утверждения типа

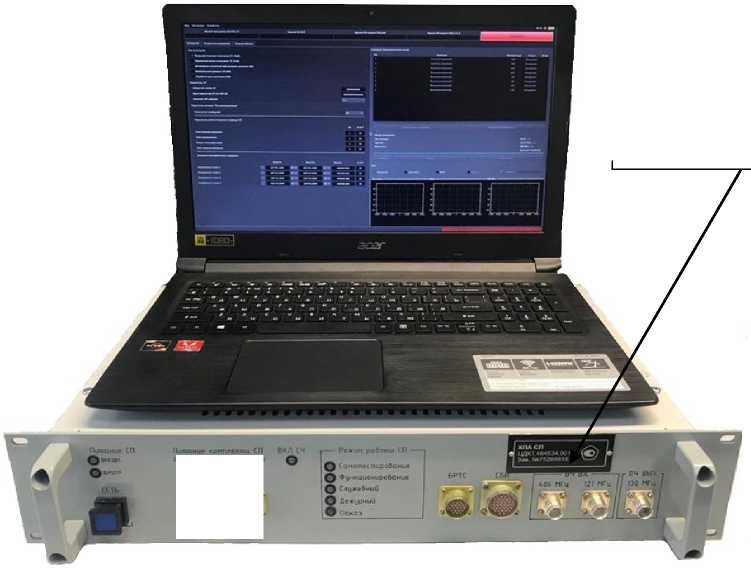

Рисунок 1 - Общий вид КПА СП
|
чпг.^кта СГ1 | |
|
о |
О |
|
ГЧЬХ » |
ОЛХ ? |
|
ф |
Место нанесения знака утверждения типа

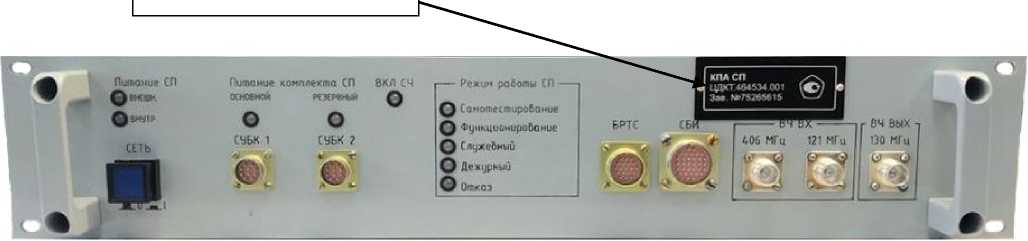

Рисунок 2 - Общий вид лицевой панели КПА СП
Место пломбировки от несанкционированного доступа

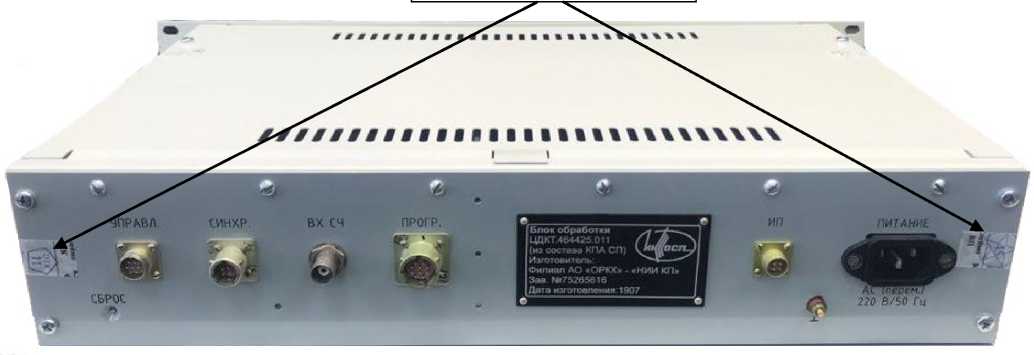

Рисунок 3 - Общий вид задней панели КПА СП
Программное обеспечениеПрограммное обеспечение (ПО) КПА СП представляет собой программный продукт «libprocessing.so.01.0.0».
Метрологически значимая часть ПО КПА СП и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
libprocessing.so.01.0.0 |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.01 |
|
Цифровой идентификатор ПО |
8b04b46d2017c4c25492447e98dce638 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Метрологические и технические характеристики КПА СП приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики радиосигнала диапазона Д1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот, МГц |
от 406,000 до 406,100 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д1, МГц |
+1М0"4 |
|
Диапазон измерений уровня мощности входного сигнала в диапазоне Д1, дБ относительно 1 мВт |
от -10 до +40 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д1, дБ |
±1 |
|
Диапазон измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс |
от 1,0 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений времени нарастания выходной мощности сигнала в диапазоне Д1 от 0,1 до 0,9 максимального значения, мс, не более |
±0,1 |
|
Диапазон измерений длительности немодулированной несущей, мс |
от 158,0 до 162,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности немодулированной несущей, мс |
±1,0 |
|
Диапазон измерений длительности цифрового сообщения, мс |
от 430,0 до 530,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности цифрового сообщения, мс |
±1,0 |
|
Диапазон измерений длительности бита информации, мс |
от 2,475до 2,531* |
|
Пределы допускаемой абсолютной погрешности измерений длительности бита информации, мс |
±0,003** |
|
Диапазон измерений отклонения фазы при двухфазной модуляции, рад:
|
от 0,90 до 1,30 от -0,90 до -1,30 |
|
Пределы допускаемой абсолютной погрешности измерений отклонения фазы при двухфазной модуляции, рад:
|
±0,04 ±0,04 |
|
Диапазон измерений симметрии модуляции |
от 0,00 до 0,05 |
|
Пределы допускаемой абсолютной погрешности измерений симметрии модуляции |
±0,01 |
|
Диапазон измерений периода повторения информационного сообщения, с |
от 10,00 до 100,00 |
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений периода повторения информационного сообщения, с |
±0,01 |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон измерений времени нарастания модулирующего сигнала, мкс |
от 30 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений времени нарастания модулирующего сигнала, мкс |
±15 |
|
Диапазон измерений времени спада модулирующего сигнала, мкс |
от 30 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений времени спада модулирующего сигнала, мкс |
±15 |
|
Диапазон измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс |
от 140’10 до 140’8 |
|
Пределы допускаемой относительной погрешности измерений кратковременной относительной нестабильности частоты диапазона Д1 за 100 мс |
±1 •10-10 |
|
Диапазон измерений относительного среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
от -140’8 до +140’8 |
|
Пределы допускаемой относительной погрешности измерений среднего наклона линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
±1 •10-10 |
|
Диапазон измерений остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
от 140’10 до 140’8 |
|
Пределы допускаемого остаточного ухода от линейного дрейфа частоты диапазона Д1, относительное значение за 18 измерений |
±1 •10-10 |
|
* - соответствует диапазону измерений скорости передачи информации от 396 до 404 бит/с; ** - соответствует пределу допускаемой абсолютной погрешности измерений скорости передачи информации ±1 бит/с | |
Таблица 3 - Метрологические характеристики радиосигнала диапазона Д2
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 121,300 до 121,700 |
|
Пределы допускаемой абсолютной погрешности измерений частоты сигнала диапазона Д2, МГц |
±1М0-4 |
|
Диапазон измерений уровня мощности входного сигнала в диапазоне Д2, дБ относительно 1 мВт |
от -10 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне Д2, дБ |
±1 |
|
Диапазон измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % |
от 80 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений коэффициента амплитудной модуляции сигнала в диапазоне Д2, % |
±10 |
|
Диапазон измерений изменения свип-тона, Гц |
от 300 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений изменения свип-тона, Гц |
±30 |
Таблица 4 - Метрологические характеристики радиосигнала диапазона Д3
|
Наименование характеристики |
Значение |
|
Диапазон частот, МГц |
от 130,160 до 130,174 |
|
Пределы допускаемой абсолютной погрешности установки номинальной частоты сигнала в диапазоне Д3, МГц |
±1М0-3 |
|
Диапазон установки номинального значения мощности радиосигнала в диапазоне Д3, дБ относительно 1 мВт |
от -97 до -20 |
|
Пределы допускаемой абсолютной погрешности установки номинального значения мощности сигнала в диапазоне Д3, дБ |
±1 |
|
Диапазон установки частот амплитудной модуляции, Гц |
от 300 до 3400 |
|
Пределы допускаемой абсолютной погрешности диапазона установки частот амплитудной модуляции, Гц |
±100 |
|
Диапазон установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % |
от 70 до 100 |
|
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции сигнала в диапазоне Д3, % |
±10 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от +5 до +35 85 |
|
Напряжение питания от сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Масса, кг, не более |
20 |
|
Габаритные размеры (ширина х глубина х высота), мм, не более
|
483x403x89 420x320x80 |
|
Время выхода в рабочий режим, мин, не более |
15 |
|
Назначенный ресурс, ч (в течение назначенного срока службы -15 лет) |
5000 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока обработки в виде металлической информационной таблички с гравировкой.
Комплектность средства измеренийТаблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контрольно-проверочная аппаратура системы пеленга КПА СП |
ЦДКТ.464534.001РЭ |
1 шт. |
|
Блок обработки |
ЦДКТ.464425.011 |
1 шт. |
|
ПЭВМ |
- |
1 компл. |
|
Программа «KPA SP» |
ЦДКТ.00720-02 |
установлена на ПЭВМ |
|
Комплект кабелей НЧ |
ЦДКТ.442616.001 |
1 компл. |
|
Комплект кабелей ВЧ |
ЦДКТ.442616.002 |
1 компл. |
|
Ведомость эксплуатационных документов |
ЦДКТ.464534.001ВЭ |
1 экз. |
|
Комплект упаковочный |
ЦДКТ.464956.039 |
1 компл. |
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации ЦДКТ.464534.001РЭ.
Нормативные и технические документы, устанавливающие требования к контрольнопроверочной аппаратуре системы пеленга КПА СП ЦДКТ.464534.001ЦДКТ.464534.001 ТУ Контрольно-проверочная аппаратура системы пеленга КПА СП. Технические условия
ИзготовительФилиал акционерного общества «Объединённая ракетно-космическая корпорация» -«Научно-исследовательский институт космического приборостроения»
(филиал АО «ОРКК» - «НИИ КП»)
ИНН 7722692000
111250 г. Москва, ул. Авиамоторная, д. 53
Телефон: (495) 517-92-00 * 66-26
Факс (495) 673-47-19
E-mail: info@orkkniikp.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
117418 г. Москва, Нахимовский проспект, 31
Телефон: 8 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: rostest.ru
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
