МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ и ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 февраля 2020 г.

Москва

О продлении срока действия свидетельства об утверждении типа средства измерений № 58294 «Расходомеры ультразвуковые Deltawave С» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ООО «Hi 111 КуйбышевТелеком-Метрология»» от 25 декабря 2019 г. № 885 и № 556, приказываю:

• 1. Внести изменения в описание типа на расходомеры ультразвуковые Deltawave С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60242-15, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа № 58294 «Расходомеры ультразвуковые Deltawave С» на последующие 5 лет.

• 3. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии

  с Административным ^егладщд^^да^^адетёЬьства с описанием



  За ИСП          ттяптттпъпгячя летя 1ЛЯЮ За Собой

  r>                     т|                     Действителен: с 06.11.2019 до 06.11.2020

  Заместитель Руковолитеяя



  Сертификат: OOE1O36E1BO7EOFB80EA1189D0BCB6DO9O Кому вьщан: Голубев Сергей Сергеевич

Голубев

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры ультразвуковые Deltawave C предназначены для измерений расхода жидкости и объема жидкости в потоке.

В расходомерах используется ультразвуковой принцип измерения, основанный на разности времен пробега ультразвуковых волн. Этот метод включает в себя установку двух ультразвуковых преобразователей на поверхности трубы, связанных с электронной контрольной системой. Ультразвуковые преобразователи работают в переменном режиме, как передатчик и приемник с циклическим обменом ультразвуковых сигналов. Измерения охватывают время прохождения восходящих и нисходящих сигналов. Электронная схема расходомеров измеряет разницу во времени прохождения ультразвуковых сигналов, которые идут вверх и вниз. Разница во времени прохождения обеих сигналов пропорциональна скорости потока и используется в сочетании с данными о геометрии трубопровода для точного расчета расхода.

Расходомеры состоят из преобразователей ультразвуковых и электронного блока. Ультразвуковые преобразователи устанавливаются с помощью специального быстросъемного приспособления снаружи трубопровода. В зависимости от применения и от наличия свободного места ультразвуковые преобразователи устанавливают на трубах в форме Z, V, W. Ультразвуковые преобразователи выпускаются следующих модификаций: XUC-PW F21, XUC-FW F21 (2 МГц) для DN 10-100; XUC-PW F10, XUC-FW F10 (1 МГц) для DN 32-400; XUC-PW F5, XUC-FW F5 (0,5 МГц) для DN 200-6000.

Электронный блок обрабатывает сигналы и отображает на табло результаты измерений.

В зависимости от исполнения электронного блока, расходомеры имеют следующие модели: Deltawave C-Р и Deltawave C-F. Модель Deltawave C-F предназначена для стационарного использования, модель Deltawave C-Р - портативная версия.

Кроме того, расходомеры вместе с поставляемыми дополнительно датчиками температуры Pt100 могут использоваться для контроля тепловой энергии, а с датчиками давления - для контроля давления в измерительном трубопроводе.

Расходомеры имеют встроенную функцию осциллоскопа, позволяющую производить контроль принимаемого сигнала, правильности установки ультразвуковых преобразователей, внутренней поверхности трубопровода (образование отложений).

Общий вид расходомеров ультразвуковых Deltawave C представлен на рисунках 1 и 2.

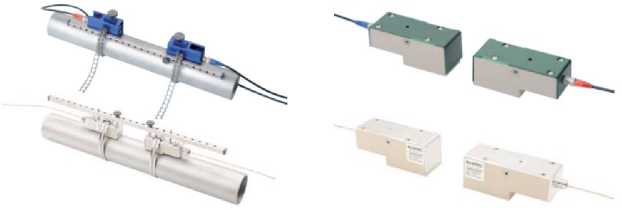

Рисунок 1 - Общий вид ультразвуковых преобразователей

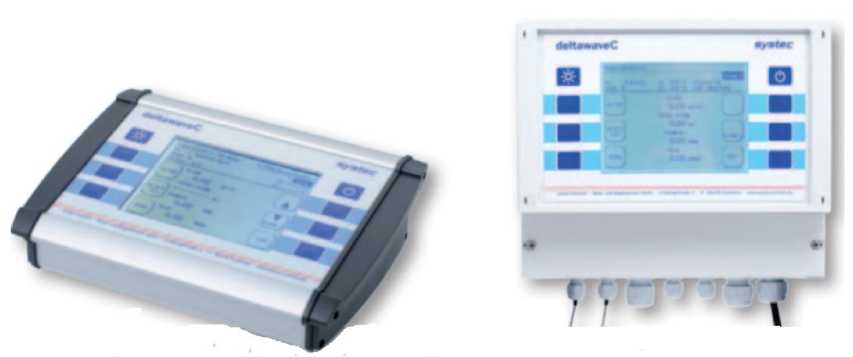

Рисунок 2 - Общий вид электронных блоков Deltawave C-Р и Deltawave C-F

Пломбировка от несанкционированного доступа расходомеров ультразвуковых Deltawave C осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в пластиковом колпачке, который предотвращает доступ к узлам регулировки. Места пломбировки от несанкционированного доступа расходомеров ультразвуковых Deltawave C представлены на рисунке 3.

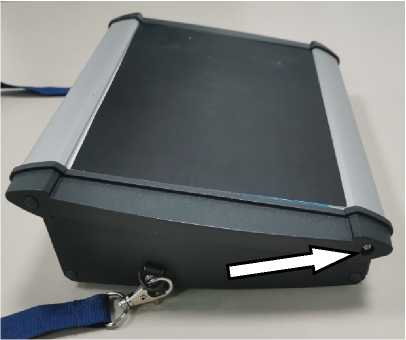

Deltawave C-Р

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров ультразвуковых Deltawave C

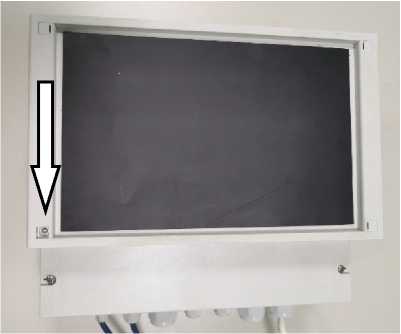

Deltawave C-F

Программное обеспечение (ПО) расходомеров ультразвуковых Deltawave C является встроенным. ПО не влияет на метрологические характеристики расходомеров. В программном обеспечении предусмотрена парольная защита от несанкционированного доступа к текущим данным и параметрам настройки. Уровень защиты программного обеспечения от преднамеренных изменений - «средний» согласно Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на электронном блоке расходомеров ультразвуковых Deltawave C методом наклейки и в верхний левый угол титульного листа руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность расходомеров ультразвуковых Deltawave C

осуществляется в соответствии с документом МП 0198-2-2014 «Инструкция. ГСИ. Расходомеры ультразвуковые Deltawave C. Методика поверки», утвержденному 23 октября 2014 г.

Основные средства поверки:

• - рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, в диапазоне значений соответствующему диапазону расхода поверяемого средства измерений с пределами допускаемой относительной погрешности не более ± 0,3%;

• - секундомер СДСпр с ц.д. 0,1 с по ТУ 25-1819.0021;

• - рулетка измерительная по ГОСТ 7502-98, погрешность ±0,2 мм;

• - штангенциркуль по ГОСТ 166-89, погрешность ±0,1 мм;

• - толщиномер ультразвуковой по ГОСТ 28702-90, погрешность ±0,1 мм;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится в свидетельство о поверке расходомеров ультразвуковых Deltawave C, а также на специальную мастику, установленную в соответствии с рисунком 3.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Лист № 5 Всего листов 5 Техническая документация «Systec Controls Mess- und Regeltechnik GmbH», (Германия)

«Systec Controls Mess- und Regeltechnik GmbH» Адрес: LindberghstraBe 4 D-82178 Puchheim (Germany) Телефон (факс): ++49-(0)89-80906-0, факс ++49-(0)89-80906-200

Web-сайт: www.systec-controls.de Е-mail: info@systec-controls.de

Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология»)

ИНН 6312102369

Адрес: 443052, г. Самара, ул. Земеца, 26Б, оф.413 Телефон (факс): +7 (846) 202-00-65

Сайт: www.ktkprom.ru

E-mail: info@ktkprom.com

Федеральное государственное унитарное предприятие «Всероссийский        научно

исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7 (843) 272-70-62, факс: +7 (843) 272-00-32

Web-сайт: www.vniir.org Е-mail: office@vniir.org Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015.

Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии

М.п.

«18» февраля 2020 г.
