МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

09 марта 2022 г.

Xs

581

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г, № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

  • 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

f....... >

Руководитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

А.П.Шалаев

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 02A929B5000BAEF7814AB38FF70B046437 Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 581

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Система измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть»

01

55789-13

НА.ГНМЦ.0038-13 МП с изм. №2

НА.ГНМЦ.0

630-21 МП

03.09.

2021

Закрытое акционерное общество «Троицкнефть» (ЗАО «Троицкнефть»), Республика Татарстан, с. Новошешминск

АО

«Нефте-автоматика», Республика Татарстан, г. Казань

2.

Система измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть»

185

62752-15

МП 0318-14-2015 с изменением № 1

МП 1334-14

2021

19.10.

2021

Общество с

ограниченной ответственностью «Системы

Нефть и Газ» (ООО «СНГ»), Московская обл., г. Щелково

ВНИИР-филиал ФГУП «ВНИИМ им.

Д.И.

Менделеева», г. Казань

3.

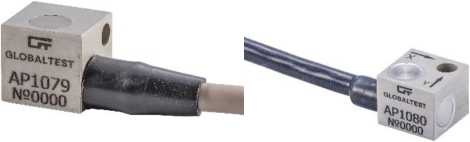

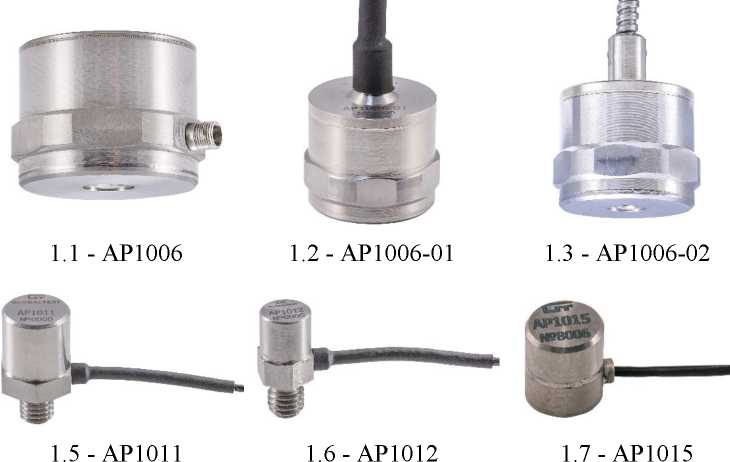

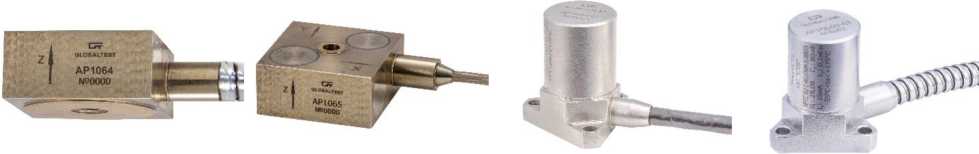

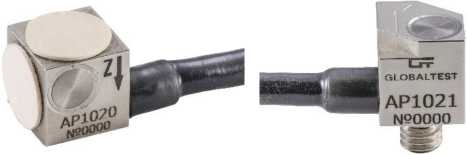

Вибро

преобразователи

серии

АР10ХХ

21003, 20055,

21057, 21091,

21101, 20005,

21111, 21188,

21194, 20009,

21268, 20074,

21271, 21275,

20014, 21280,

21062, 21282,

21200, 20015,

21065, 21254,

20062, 21263,

21099, 21112,

21115, 21126,

20023, 21185,

21073, 20093,

21179, 20031,

21138, 20276,

21162, 20046,

21140, 21078,

21157, 20058,

21156, 21085

63426-16

ГОСТ Р

8.669-2009

20.07.

2021

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»), Нижегородская обл., г. Саров

ФГУП

«РФЯЦ-ВНИИЭФ», Нижегородская обл.,

г. Саров

4.

Периодомеры-мультиметры портативные

МПП

0017 изготовленный ОАО «НИИЭС»,

0021 изготовленный АО «Институт Гидропроект»

41569-09

4250-001

00113543

2009 РЭ

раздел 8

«Методика поверки»

4250-00100113543

2009 РЭ раздел 8

«Методика поверки» с изменением

№1

Акционерное общество «Проектноизыскательский и научно-исследовательский институт «Гидропроект» им. С.Я. Жука» (АО «Институт Гидропроект»),

г. Москва

03.12.

2020

Акционерное общество «Научно-исследовательский институт энергетических сооружений» (АО «НИИЭС»), г. Москва

ФБУ

«Пензенский

ЦСМ»,

г. Пенза

5.

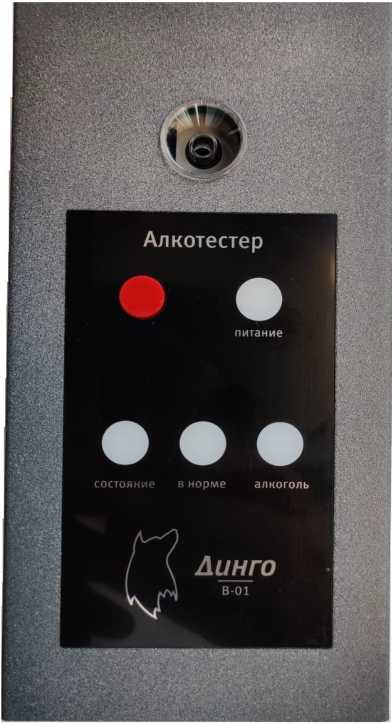

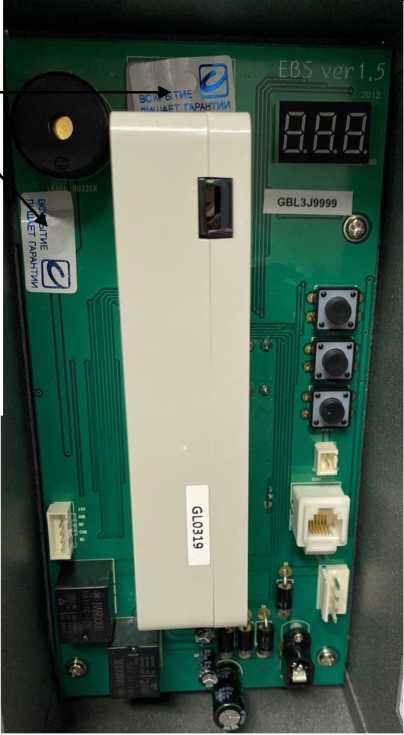

Анализаторы паров этанола в выдыхаемом воздухе

Динго В-01

зав. №№

GBK1N0120,

GBK1N0122,

GBK1N0114 (Корея); зав. №№ 10503108, 10503111,

10503114 (Армения)

69558-17

МП-242

2149-2017

МП 2422449-2021

ARIDES LLC, Армения

10.11.

2021

Общество с

ограниченной ответственностью «СИМС-2» (ООО «СИМС-2»), г. Москва

ФГУП

«ВНИИМ им. Д.И.

Менделеева», г. Санкт-Петербург

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 581

Лист № 1

Всего листов 5

Регистрационный № 41569-09

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Периодомеры - мультиметры портативные МПП

Назначение средства измерений

Периодомеры - мультиметры портативные МПП (далее - периодомеры) предназначены для измерений периода электрических колебаний и электрического сопротивления.

Описание средства измерений

Периодомеры представляют собой устройства, выполненные в виде переносных приборов с входным кабелем.

Периодомеры осуществляют опрос струнных преобразователей с импульсным возбуждением путём измерения периода электрических затухающих колебаний, возникающих в катушке электромагнитной головки струнного резонатора, после воздействия на неё импульсов возбуждения, поступающих от периодомеров.

Кроме того, периодомеры обеспечивают измерение электрического сопротивления постоянному току катушки электромагнитной головки при трёхпроводном включении (с учётом сопротивления линии связи) или при двухпроводном включении (без учёта сопротивления линии связи), а также хранение в памяти результатов измерений, и выдачу их в компьютер для архивирования. Результаты измерений отображаются на цифровом индикаторе.

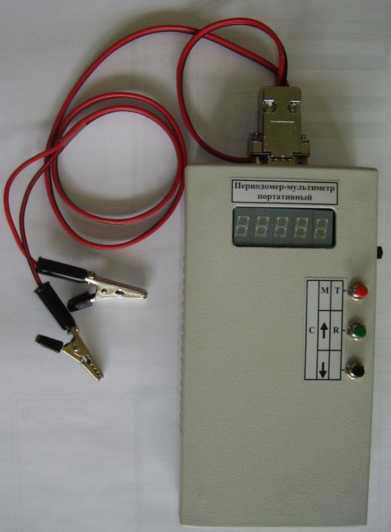

Фотография общего вида представлена на рисунке 1.

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

Рисунок 1

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным.

Функции ПО:

  • - управление работой периодомеров в процессе измерений;

  • - выдача измерений в цифровом коде на USB порт.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPP4-1-1.HEX

Номер версии (идентификационный номер ПО)

1-1

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики периодомеров представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование параметра

Значение

Диапазон измерений периода гармонических затухающих колебаний напряжения с амплитудой от 3 до 40 мВ и логарифмическим декрементом затухания не более 0,005, мкс

от 400 до 2500

Пределы допускаемой основной относительной погрешности измерений периода гармонических затухающих колебаний напряжения, %

±0,05

Пределы допускаемой дополнительной относительной погрешности измерений периода гармонических затухающих колебаний напряжения, обусловленной отклонением температуры окружающей среды от нормальной, на каждые 10 °С, %

±0,005

Диапазон измерений электрического сопротивления постоянному току, Ом

от 50 до 300

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом

±0,5

Пределы допускаемой дополнительной абсолютной погрешности измерений электрического сопротивления постоянному току, обусловленной отклонением температуры окружающей среды от нормальной, на каждые 10 °С, Ом

±0,05

Таблица 3 - Технические характеристики

Наименование параметра

Значение

Диапазон показаний электрического сопротивления постоянному току, Ом

от 0 до 999

Амплитуда импульса возбуждения на нагрузке (200±10) Ом, В

от 120 до 165

Длительность импульса возбуждения на уровне 0,1 от амплитудного значения, мс

от 0,3 до 0,7

Нормальные условия:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха при температуре +25 °С, %, не более

  • - атмосферное давление, кПа

от +15 до +25

80

от 84 до 106

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха при температуре +25 °С, %, не более

  • - атмосферное давление, кПа

  • - напряжение питания переменного тока (или от встроенного источника питания постоянного тока (батареек или аккумулятора)), В

  • - частота напряжения питания переменного тока, Гц

от -40 до +50

80

от 84 до 106,7 от 198 до 242

(от 7 до 9)

50±1

Габаритные размеры (длинахширинахвысота), мм, не более

230х110х50

Масса, кг, не более

1

Знак утверждения типа

наносится на корпус периодомера в виде наклейки и эксплуатационную документацию типографским способом.

Комплектность средства измерений

Комплектность поставки периодомеров приведена в таблице 4.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Периодомер - мультиметр портативный

МПП

1 шт.

Кабель для подключения

СИПИ

1 шт.

Сетевой источник питания

-

1 шт.

Зарядное устройство*

-

1 шт.

Элемент питания (батарея или аккумулятор)

-

6 шт.

Сумка

-

1 шт.

Дистрибутив программного обеспечения**

StringM

1 шт.

Кабель USB

-

1 шт.

Периодомер - мультиметр портативный МПП. Руководство по эксплуатации

4250-001-00113543-2009 РЭ

1 экз.

Примечания:

* при комплектации аккумуляторами; ** - по отдельному заказу.

Сведения о методиках (методах) измерений

Методика измерений приведена в разделе 7 руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к периодомерам - мультиметрам портативным МПП

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»;

4250-001-00113543-2009 ТУ. Периодомер - мультиметр портативный МПП. Технические условия.

Изготовители

Открытое акционерное общество «Научно-исследовательский институт энергетических сооружений» (ОАО «НИИЭС»)

ИНН 7733021533

Адрес: 125362, г. Москва, Строительный проезд, д. 7а

Тел. (факс): (499) 493-51-32, 363-56-51

Е-mail: info@niies.ru

Web-сайт: www.niies.rushydro.ru

Акционерное общество «Проектно-изыскательский и научно-исследовательский институт «Гидропроект» им. С.Я. Жука» (АО «Институт Гидропроект»)

ИНН 7743714777

Адрес: 125993, г. Москва, Волоколамское шоссе, д. 2, эт. 5, пом. I, комн. 12

Тел. (факс): (495) 727-36-05, (495) 617-17-81, (499) 158-01-91

Е-mail: hydro@hydroproject.ru

Web-сайт: www.mhp.rushydro.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: pcsm@sura.ru

Web-сайт: www.penzacsm.ru

Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств

измерений в целях утверждения типа № RA.RU.311197 от 06.07.2015.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 581

Лист № 1 Регистрационный № 55789-13 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть»

Назначение средства измерений

Система измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть» (далее по тексту - СИКНС) предназначена для автоматизированных определений массы сырой нефти.

Описание средства измерений

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефти сырой с помощью счетчиков-расходомеров массовых Micro Motion (далее по тексту - СРМ). Выходные электрические сигналы СРМ поступают на соответствующие входы контроллера измерительно-вычислительного OMNI 3000/6000 (далее по тексту - ИВК), который преобразует их и вычисляет массу нефти сырой по реализованному в нем алгоритму. Часть средств измерений (СИ) СИКНС формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.

СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока измерительных линий (одна рабочая измерительная линия (ИЛ), одна контрольно-резервная ИЛ), блока измерений параметров нефти сырой (далее по тексту - БИК), системы сбора и обработки информации (далее по тексту - СОИ) и узла подключения передвижной поверочной установки (ПУ).

В состав СИКНС входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту -регистрационный №)):

  • - счетчики-расходомеры массовые Micro Motion (регистрационный № 13425-97, № 13425-01, № 45115-16);

  • - термопреобразователи с унифицированным выходным сигналом Метран-276 (регистрационный № 21968-01, № 21968-05, № 21968-11);

  • - датчики давления Метран-55 (регистрационный № 18375-03, № 18375-08);

  • - влагомер нефти поточный УДВН-1пм2 (регистрационный № 14557-01);

  • - первичный измерительный преобразователь объемной доли воды в нефти ПИП-ВСН (регистрационный № 19850-04);

  • - манометры и термометры для местной индикации давления и температуры;

  • - контроллеры измерительно-вычислительные OMNI 6000 (регистрационный № 15066-01, № 15066-09).

СИКНС обеспечивает выполнение следующих функций:

  • -  автоматическое измерение массового расхода сырой нефти в рабочем диапазоне;

- автоматическое измерение температуры, давления, содержания воды в сырой нефти;

- вычисление массы нетто нефти сырой с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти сырой;

- поверку и контроль метрологических характеристик расходомеров по поверочной установке;

- контроль метрологических характеристик рабочего расходомера массового по контрольно-резервному расходомеру массовому;

- автоматический отбор объединенной пробы сырой нефти;

- регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти сырой, паспортов качества нефти сырой.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, входящих в состав СИКНС, обеспечена возможность пломбирования в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКНС не предусмотрено. Знак поверки наносится на свидетельство о поверке СИКНС.

Программное обеспечение

Программное обеспечение (ПО) СИКНС разделено на два структурных уровня -верхний и нижний.

К нижнему уровню относится ПО контроллеров измерительно-вычислительных OMNI 6000. Параллельная работа двух контроллеров обеспечивает дополнительное резервирование данных, при выходе из строя основного контроллера управление передается на резервный контроллер, измеренная информация сохраняется обоими контроллерами. OMNI 6000 обеспечивает сбор и обработку информации от преобразователей расхода, давления, температуры и влагосодержания нефти, вычисление на основании полученных данных массы нефти, а также относительной погрешности преобразователя расхода при проведении КМХ. На основании вышеуказанных функций к метрологически значимой части ПО нижнего уровня относится операционная система основного и резервного контроллеров OMNI 6000, обеспечивающая общее управление ресурсами вычислительного процессора, базами данных, памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, загрузку и хранение конфигурационных параметров контроллера.

К верхнему уровню относится ПО АРМ оператора СИКНС №2009 на ГЗНУ-560 ЗАО «Троицкнефть». ПО АРМ оператора осуществляет управление исполнительными механизмами СИКНС (задвижки, насосные агрегаты), обмен данными с контроллером OMNI 6000, отображение технологической схемы и данных от преобразователей сигналов, установленных на СИКНС, кроме того формирует двухчасовые и суточные отчеты. В ПО СИКНС защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных осуществляется:

  • - разграничением прав доступа групп пользователей к метрологически значимой части ПО и данным с помощью системы паролей;

  • - ведением внутреннего журнала фиксации событий.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1, 2.

Т а б л и ц а 1 - Идентификационные данные ПО ИВК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Операционная система контроллера OMNI-6000 (основной)

Операционная система контроллера OMNI-6000 (резервный)

Номер версии (идентификационный номер) ПО

24.75.03

024.73

Цифровой идентификатор ПО

99А0

А18Е

Алгоритм вычисления цифрового идентификатора

CRC16

CRC16

Т а б л и ц а 2 - Идентификационные данные ПО АРМ оператора СИКНС

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПО АРМ оператора СИКНС № 2009 на ГЗНУ-560 ЗАО «Троицкнефть»

Номер версии (идентификационный номер) ПО

2.0.1.12

Цифровой идентификатор ПО

F2C5A6A97EA86DBD36575E95C797B59B

Алгоритм вычисления цифрового идентификатора

MD5

Метрологические и технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода сырой нефти, т/ч

от 15 до 110

Пределы допускаемой относительной погрешности измерений массы сырой нефти, %

± 0,25

Т а б л и ц а 4 - Состав и основные метрологические характеристики вспомогательных ИК с

комплектным методом определения метрологических характеристик

Номер ИК

Наименование ИК

Количество ИК (место установки)

Состав И

к

Диапазон измерений, т/ч

Пределы допускаемой погрешности ___ИК____

Первичный измерительный преобразователь

Вторичная часть

1, 2

ИК массы и массового расхода нефти сырой

2 (ИЛ 1, ИЛ 2)

СРМ

ИВК

от 15 до

110

±0,251)

(±0,202))

  • 1) Пределы допускаемой относительной погрешности измерений ИК массы и массового расхода в диапазоне расходов.

  • 2) Пределы допускаемой относительной погрешности измерений ИК массы и массового расхода в точках диапазона расхода для ИК с МПР, применяемым в качестве контрольно-резервного.

Т а б л и ц а 5 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

нефть сырая

Рабочий диапазон температуры сырой нефти, оС

от +2 до +50

Рабочий диапазон давления сырой нефти, МПа

от 0,1 до 2,2

Рабочий диапазон плотности сырой нефти, кг/м3

от 800 до 1000

Рабочий диапазон кинематической вязкости сырой нефти, сСт

от 6 до 190

Объемная доля воды,%, не более

7

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.

Комплектность средства измерений

Т а б л и ц а 6 - Комплектность СИ

Наименование

Обозначение

Количество

Система измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть», зав. № 01

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Методика поверки

НА.ГНМЦ.0630-21 МП

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Масса сырой нефти. Методика измерений системой измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть», утвержденном ОП ГНМЦ ОАО «Нефтеавтоматика» в г. Казань и зарегистрированном в Федеральном реестре методик измерений под номером ФР.1.29.2012.12726.

Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефти сырой № 2009 на ГЗНУ-560 ЗАО «Троицкнефть»

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений

Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Изготовитель

Закрытое акционерное общество «Троицкнефть» (ЗАО «Троицкнефть»)

ИНН: 1631002442

Адрес: 423462, РТ, г. Альметьевск, ул. Советская, 165А

Юридический адрес: 423190, РТ, Новошешминский район, с. Новошешминск, ул. Советская, 80

Телефон: +7(8553) 31-49-31; 31-49-30

Факс: +7(8553) 31-49-31; 31-49-30

E-mail: troickneft@tatais.ru

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)

Адрес:420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Телефон (факс): +7 (843) 567-20-10, 8-800-700-68-78

Факс: +7 (843) 567-20-10

E-mail: gnmc@nefteavtomatika.ru

Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 581

Лист № 1 Регистрационный № 62752-15                                           Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть»

Назначение средства измерений

Система измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть» (далее - система) предназначена для автоматизированных измерений массы и показателей качества нефти.

Описание средства измерений

Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы со счетчиков-расходомеров массовых, преобразователей плотности, температуры, давления поступают на соответствующие входы контроллера измерительного, который по реализованному в нем алгоритму вычисляет массу нефти.

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из блока фильтров, блока измерительных линий, блока измерений показателей качества нефти, входного и выходного коллекторов системы, узла подключения передвижной поверочной установки, системы сбора и обработки информации и системы дренажа. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты.

Система состоит из четырех (трех рабочих и одной контрольно-резервной) измерительных линий. В систему входят следующие средства измерений (СИ):

  • - счетчики-расходомеры массовые Micro Motion модели CMF 300 в комплекте с измерительными преобразователями серии 2700 (далее - СРМ), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный) № 45115-10;

  • - преобразователи плотности жидкости измерительные модели 7835 (далее - ПП), регистрационный № 52638-13, № 15644-06;

  • - влагомеры нефти поточные УДВН-1пм1, регистрационные №№ 14557-05, 14557-15;

  • - расходомер UFM 3030К, регистрационный № 32562-09;

  • - преобразователи давления измерительные 3051, регистрационный № 14061-10;

  • - датчики температуры 644, 3144Р, регистрационный № 39539-08.

В систему сбора и обработки информации системы входят:

  • - контроллеры измерительные FloBoss S600+ (далее - ИВК), регистрационный № 64224-16;

  • - автоматизированные рабочие места (АРМ) оператора.

В состав системы входят показывающие СИ давления и температуры.

Система обеспечивает выполнение следующих основных функций:

  • - автоматические измерения массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления и плотности нефти;

  • - вычисление массы нетто нефти, как разности массы брутто нефти и массы балласта с использованием результатов определения массовой доли механических примесей, массовой доли хлористых солей и массовой доли воды в испытательной лаборатории;

  • -  измерения давления и температуры нефти автоматическое и с помощью показывающих СИ давления и температуры нефти соответственно;

  • - проведение поверки и контроля метрологических характеристик (КМХ) рабочих и контрольно-резервного СРМ с применением поверочной установки (ПУ) и ПП;

  • - проведение КМХ рабочих СРМ по контрольно-резервному СРМ, применяемому в качестве контрольного СРМ;

  • - автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепродукты. Методы отбора проб»;

  • - автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

  • - защита информации от несанкционированного доступа программными средствами.

Конструкцией системы место нанесения заводского номера не предусмотрено. Идентификация системы возможна по заводскому номеру, указанному в эксплуатационной документации, обеспечивающей его сохранность в течение всего срока эксплуатации.

Установка пломб на систему и нанесение знака поверки на систему не предусмотрены.

Программное обеспечение

Система имеет программное обеспечение (ПО), реализованное в ИВК (основной, резервный) и АРМ оператора (основное, резервное), сведения о ПО приведены в таблице 1. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Метрологические характеристики СИКН указаны с учетом влияния ПО ИВК и АРМ оператора.

Наименования ПО и идентификационные данные указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

(признаки)

Значение

ИВК (основной, резервный)

АРМ оператора (основное, резервное)

Идентификационное наименование ПО

LinuxBinary.app

oznaflow.dll

Номер версии (идентификационный номер ПО)

06.25

1.0.0.1

Цифровой идентификатор ПО

0х1990

E7BB51ED

Метод расчета цифрового идентификатора

CRC16

CRC32

Метрологические и технические характеристики

Метрологические и основные технические характеристики системы приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики системы

Наименование характеристики

Значение

Диапазон измерений массового расхода нефти*, т/ч

от 40 до 570

Пределы допускаемой относительной погрешности измерений массы брутто нефти, %

±0,25

Пределы допускаемой относительной погрешности измерений массы нетто нефти, %

±0,35

*Указан максимальный диапазон измерений массового расхода нефти. Фактический диапазон измерений определяется при проведении поверки и не может превышать максимальное значение диапазона измерений

Таблица 3 - Основные технические характеристики системы

Наименование характеристики

Значение

Количество измерительных линий, шт.

4 (три рабочих и одна контрольно-резервная)

Давление нефти, МПа:

- рабочее

4

- минимально допустимое

0,1

- максимально допустимое

6,3

Параметры измеряемой среды:

- измеряемая среда

нефть по ГОСТ Р 51858

- диапазон температуры, °С

«Нефть. Общие технические условия» от +40,0 до +75,0

- диапазон вязкости кинематической, мм2/с (сСт),

от 3 до 27

- диапазон плотности при рабочих условиях, кг/м3

от 770 до 920

- массовая доля воды, %, не более

1,0

- массовая концентрация хлористых солей, мг/дм3, не более

900

- массовая доля механических примесей, %, не более

0,05

- давление насыщенных паров, кПа (мм рт. ст.), не более

66,7 (500)

- содержание свободного газа, %

не допускается

Параметры электрического питания:

- напряжение переменного тока, В

220±22 (однофазное),

- частота переменного тока, Гц

380±38 (трехфазное)

50±1

Параметры окружающей среды:

Температура окружающего воздуха, °С:

- внутри помещения, где установлено оборудование, не ниже

+5

- в помещении, где расположена система обработки информации

от +10 до +35

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации типографским способом.

Комплектность средства измерений

Комплектность системы приведена в таблице 4.

Таблица 4 - Комплектность системы

Наименование

Обозначение

Количество

Система измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть», заводской № 185

-

1 шт.

Инструкция по эксплуатации

-

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть» с регистрационным номером ФР.1.29.2021.41532 в Федеральном информационном фонде по обеспечению единства измерений.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть»

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений.

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг»

(ООО «НПП ОЗНА-Инжиниринг»)

ИНН 0278096217

Адрес: 450071, Республика Башкортостан, г. Уфа, пр. Салавата Юлаева, д. 89

Телефон: (347) 292-79-10, 292-79-11, 292-79-13

Факс: (347) 292-79-15

E-mail: ozna-eng@ozna.ru

Web-сайт: //www.ozna.ru

Модернизация системы измерений количества и показателей качества нефти № 185 АО «ННК-Печоранефть» проведена:

Обществом с ограниченной ответственностью «Системы Нефть и Газ» (ООО «СНГ») ИНН 5050024775

Адрес:141108, Московская обл., г. Щелково, ул. Заводская, д. 1, корп. 1

Телефон: +7(495) 995-01-53

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, 19

Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»

Телефон: 8(843) 272-70-62

Факс: 8(843) 272-00-32

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 581

Лист № 1

Всего листов 16

Регистрационный № 63426-16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вибропреобразователи серии АР10ХХ

Назначение средства измерений

Вибропреобразователи серии АР10ХХ (далее - датчики) предназначены для измерений вибрационных и ударных ускорений.

Описание средства измерений

Принцип действия датчиков основан на генерации электрического сигнала (заряда), пропорционального воздействующему ускорению.

В конструкции датчиков использована механическая схема с пьезокерамическим элементом, работающим на сдвиг (для АР1011, АР1012, АР1016-ХХ, АР1017 - с кварцевым элементом, работающим в режиме "растяжения-сжатия"). В зависимости от диапазонов измерений и конструктивных особенностей датчики выпускаются в нескольких модификациях. Каждая модификация может иметь несколько исполнений, отличающихся типом соединителя или способом крепления к объекту контроля. Материал корпуса - нержавеющая сталь или титановый сплав.

Датчики АР1020, АР1024, АР1030, АР1032, АР1047, АР1064, АР1065, АР1084-01 имеют конструкцию, позволяющую электрически развязать схему измерений от объекта контроля с уменьшением электрических помех.

Структура обозначений датчиков (символы «Х» могут отсутствовать):

АР10 ХХ- ХХ

индекс исполнения_____________

индекс модификации (до трех символов)

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.

Конструктивные особенности модификаций приведены в таблице 1. Внешний вид датчиков приведен на рисунках 1, 2 и 3.

Таблица 1

Исполнение

Конструктивные особенности модификаций

Номинальное значение коэффициента преобразования, пКл/(м-с"2)

Количество измерительных осей

Способ крепления

Вид кабельной заделки/

Тип соединителя

1

2

3

4

5

Миниатюрные

АР1011

0,0035

1

резьбовой

хвостовик М5

встроенный кабель/

AR05 (10-32UNF)

Продолжение таблицы 1

1 2

3

4

5

АР1012

0,0035

1

резьбовой

хвостовик М5

встроенный кабель/ AR05 (10-32UNF)

АР1015

0,12

1

клеевой

встроенный кабель/ AR05 (10-32UNF)

АР1016

0,0075

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

АР1016-01

встроенный кабель/ AR05 (10-32UNF)

АР1017

0,01

1

резьбовой

хвостовик М5

встроенный кабель/ AR05 (10-32UNF)

АР1019

0,025

1

клеевой

встроенный кабель/ AR05 (10-32UNF)

АР1024

0,3

1

клеевой

горизонтальный выход/ AR03 (10-32UNF)

АР1024-01

вертикальный выход/ AR03 (10-32UNF)

АР1030

0,11

1

клеевой

встроенный кабель/ AR05 (10-32UNF)

АР1031

0,11

1

резьбовой

хвостовик М5

встроенный кабель/ AR05 (10-32UNF)

АР1031-01

встроенный кабель/ розетка РС4ТВ

АР1031-02

0,03

встроенный кабель/ AR05 (10-32UNF)

АР1032

0,2

1

клеевой

встроенный кабель/ AR05 (10-32UNF)

АР1034

0,3

1

шпилька М3

горизонтальный выход/ AR02 (М3)

АР1034-01

вертикальный выход/ AR02 (М3)

Миниатюрные 3 -х компонентные

АР1020

0,2

3

клеевое

встроенный кабель/

3xAR05 (10-32UNF)

АР1021

0,2

3

резьбовой

хвостовик M5

встроенный кабель/

3xAR05 (10-32UNF)

АР1022

0,1

3

резьбовой

хвостовик M5

встроенный кабель/

3xAR05 (10-32UNF)

АР1022-01

встроенный кабель/ розетка РС4ТВ

АР1023

0,025

3

резьбовой

хвостовик М5

встроенный кабель/

3xAR05 (10-32UNF)

Общего назначения

АР1037

1

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

АР1037-01

встроенный кабель/ AR05 (10-32UNF)

Продолжение таблицы 1

1

2

3

4

5

АР1037-02

1

1

встроенный кабель/ AR05 (10-32UNF)

АР1037-03

шпилька М5

вертикальный выход/ AR03 (10-32UNF)

АР1040

2

1

горизонтальный выход/ AR03 (10-32UNF)

АР1040-01

шпилька М5

вертикальный выход/ AR03 (10-32UNF)

АР1057

8

1

горизонтальный выход/ AR03 (10-32UNF)

АР1057-01

шпилька М5

горизонтальный выход/TNC-BJ

АР1057-02

вертикальный выход/ AR03 (10-32UNF)

АР1090

8

1

шпилька М5

встроенный кабель/ AR05 (10-32UNF)

Общего назначения 3 -х компонентные

АР1038

1

3

шпилька М5

встроенный кабель/

3 х AR05 (10-32UNF)

АР1038Р

горизонтальный выход/ AR09 (3-х штыр., М6)

АР1080

0,2

3

винт M3

встроенный кабель/

3 х AR05 (10-32UNF)

АР1081

1

3

2 винта M3

встроенный кабель/

3 х AR05 (10-32UNF)

АР1084

0,3

3

3 винта М2

вертикальный выход/

3 х AR03 (10-32UNF)

АР1084-01

Промышленные

АР1066В

10

1

3 винта М4

встроенный кабель/4 наконечника под механический зажим

АР1066В-01

10

1

3 винта М4

встроенный кабель (металлору-кав)/4 наконечника под механический зажим

Подводные

АР1078

1

1

шпилька М5

встроенный кабель/ AR05 (10-32UNF)

АР1079

0,2

3

винт М3

встроенный кабель/

3 х AR05 (10-32UNF)

Высокочувствительные

АР1006

100

1

шпилька М5

горизонтальный выход/ AR09

(3-х штыр., М6)

АР1006-01

встроенный вертикальный ка-бель/2РМД18КПН4Г5В 1

АР1006-02

встроенный кабель

(металлорукав)/2РМД18КПН4

Г5В1

АР1006-03

встроенный горизонтальный кабель/2РМД18КПН4Г5В 1

Окончание таблицы 1

1

2

3

4

5

АР1047

50

1

шпилька М5

встроенный кабель/

2РМТ14КПН4Г1В1В

АР1048

20

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

АР1049

40

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

АР1050

60

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

В ысокотемпер атурные

АР1026

0,1

3

4 винта М2,5

горизонтальный выход/ AR09 (3-х штыр., М6)

АР1064

10

3

винт M6

встроенный кабель/

2РМД22КПН10Г1В1

АР1065

1,1

3

винт M6

встроенный кабель/

2РМД22КПН10Г1В1

АР1095

0,3

1

шпилька М3

горизонтальный выход/ AR02 (М3)

АР1096

1

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

АР1097

1

1

шпилька М5

горизонтальный выход/ AR03 (10-32UNF)

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.4 - АР1006-03

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

• .

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.10 - АР1019

1.8 - АР1016-ХХ

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.11 - AP1020 1.12 - AP1021

Рисунок 1 - Внешний вид датчиков

1.9 - АР1017

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.13 - АР1022-ХХ

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.17 - АР1026

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.23 - АР1037

1.24 - АР1037-01, -02

1.21 - АР1034

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.22 - АР1034-01

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.27 - АР1038Р

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.25 - АР1037-03

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

OBALTCS

Л040-0

490000

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.26 - АР1038

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.30 - АР1047

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

AP1O-48 №0000

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.28 - АР1040

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.32 - АР1049

1.29 - АР1040-01

сз=г=

APlC'^O •мэоооо

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

< У»

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.34 - АР1057

1.31 - АР1048

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.35 - АР1057-01

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.33 - АР1050

1.36 - АР1057-02

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.37 - АР1064         1.38 - АР1065       1.39 - АР10666В     1.40 - АР1066В-01

Рисунок 2 - Внешний вид датчиков

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.42 - АР1079

1.43 - АР1080

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.44 - АР1081

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.41 - АР1078

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.45 - АР1084

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.46 - АР1084-01

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.48 - АР1095

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

ст

OBALTE

АР1096

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru
Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

1.50 - АР1097

1.47 - АР1090

1.49 - АР1096

Рисунок 3 - Внешний вид датчиков

Пломбирование датчиков не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Миниатюрные

Модификации АР1011

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

500000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,0035

Рабочий диапазон частот, Гц:

- диапазон D

от 20 до 23000

- диапазон А

от 50 до 20000

- диапазон В

от 100 до 17000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

70

Модификация АР1012

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

900000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,0035

Рабочий диапазон частот, Гц:

- диапазон E

от 20 до 50000

- диапазон D

от 50 до 30000

- диапазон А

от 100 до 20000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

145

Наименование характеристики

Значение

Модификация АР1015

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

100000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,12

Рабочий диапазон частот, Гц:

- диапазон D

от 5 до 25000

- диапазон А

от 10 до 20000

- диапазон В

от 20 до 15000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

80

Модификация АР1016 (исполнения АР1016, АР1016-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

100000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,0075

Рабочий диапазон частот, Гц:

- диапазон D

от 5 до 25000

- диапазон А

от 10 до 20000

- диапазон В

от 20 до 12000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

75

Модификация АР1017

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

100000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,01

Рабочий диапазон частот, Гц:

- диапазон D

от 5 до 20000

- диапазон А

от 10 до 15000

- диапазон В

от 20 до 10000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

60

Модификация АР1019

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

120000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,025

Рабочий диапазон частот, Гц:

- диапазон D

от 20 до 30000

- диапазон А

от 50 до 20000

- диапазон В

от 100 до 10000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

90

Модификация АР1024 (исполнения АР1024, АР1024-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

18000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,3

Рабочий диапазон частот, Гц:

- диапазон А

от 1 до 10000

- диапазон В

от 5 до 5000

- диапазон C

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

30

Модификация АР1030

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

60000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,11

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 18000

- диапазон В

от 10 до 12000

- диапазон C

от 20 до 6000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

55

Наименование характеристики

Значение

Модификация АР1031 (исполнения АР1031, АР 1031-01, АР1031 -02)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее:

- для АР1031, АР1031-01

120000;

- для АР1031-02

300000

Номинальное значение коэффициента преобразования, пКл/(м-с-2):

- для АР1031, АР1031-01

0,11;

- для АР1031-02

0,03

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 20000

- диапазон В

от 10 до 14000

- диапазон C

от 20 до 7000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

60

Модификация АР1032

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

60000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,2

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 16000

- диапазон В

от 10 до 10000

- диапазон C

от 20 до 5000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

50

Модификация АР1034 (исполнения АР1034, АР1034-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

45000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,3

Рабочий диапазон частот, Гц:

- диапазон А

от 1 до 20000

- диапазон В

от 5 до 14000

- диапазон C

от 10 до 7000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

60

Миниатюрные 3-х компонентные

Модификация АР1020

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,2

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 16000

- диапазон В

от 10 до 10000

- диапазон C

от 20 до 5000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

50

Модификация АР1021

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

60000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,2

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 18000

- диапазон В

от 10 до 12000

- диапазон C

от 20 до 6000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

55

Наименование характеристики

Значение

Модификация АР1022 (исполнения АР1022, АР1022-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

150000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,1

Рабочий диапазон частот, Гц:

- диапазон D

от 5 до 22000

- диапазон А

от 5 до 20000

- диапазон В

от 10 до 16000

- диапазон C

от 20 до 7000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

70

Модификация АР1023

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

120000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,025

Рабочий диапазон частот, Гц

- диапазон D

от 20 до 25000

- диапазон А

от 20 до 20000

- диапазон В

от 200 до 10000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

75

Общего назначения

Модификация АР1037 (исполнения АР1037, АР1037-01, АР1037-02, АР1037-03)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

60000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 15000

- диапазон В

от 5 до 12000

- диапазон C

от 10 до 5000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

45

Модификация АР1040 (исполнения АР1040, АР1040-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

2,0

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 10000

- диапазон В

от 5 до 7000

- диапазон C

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

30

Модификация АР1057 (исполнения АР1057, АР1057-01, АР1057-02)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

15000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

8

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 6500

- диапазон В

от 5 до 5000

- диапазон C

от 10 до 2700

Частота установочного резонанса в осевом направлении, кГ ц, не менее

20

Модификация АР1090

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

15000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

8

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 6500

- диапазон В

от 5 до 5000

- диапазон C

от 10 до 2700

Частота установочного резонанса в осевом направлении, кГ ц, не менее

20

Общего назначения 3-х компонентные

Модификация АР1038 (исполнения АР1038, АР1038Р)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

25000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 10000

- диапазон В

от 5 до 8000

- диапазон C

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

30

Модификация АР1080

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

15000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,2

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 18000

- диапазон В

от 10 до 12000

- диапазон C

от 20 до 6000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

55

Модификация АР1081

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

10000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 10000

- диапазон В

от 5 до 8000

- диапазон C

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

30

Модификация АР1084 (исполнения АР1084, АР1084-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,3

Рабочий диапазон частот, Гц:

- диапазон А:

- для осей Х, Y

от 0,5 до 7000

- для оси Z

от 0,5 до 10000

- диапазон В:

- для осей Х, Y

от 5 до 5000

- для оси Z

от 5 до 7000

- диапазон C:

- для осей Х, Y

от 10 до 2500

- для оси Z

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГц, не менее:

- для осей Х, Y

20

- для оси Z

30

Наименование характеристики

Значение

Промышленные

Модификация АР1066В (исполнения АР1066В, АР1066В-01)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

350

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

10

Рабочий диапазон частот, Гц:

- диапазон А

от 2 до 5000

- диапазон В

от 5 до 3500

- диапазон C

от 10 до 2000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

15

Подводные

Модификация АР1078

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1

Рабочий диапазон частот, Гц:

- диапазон А

от 0,5 до 15000

- диапазон В

от 5 до 10000

- диапазон C

от 10 до 5000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

45

Модификация АР1079

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

15000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,2

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 15000

- диапазон В

от 10 до 10000

- диапазон C

от 20 до 5000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

45

Высокочувствительные

Модификация АР1006 (исполнения АР1006, АР1006-01, АР1006-02, АР1006-03)

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

100

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

100

Рабочий диапазон частот, Гц:

- диапазон А

от 0,01 до 2000

- диапазон В

от 0,1 до 1700

- диапазон C

от 1 до 700

Частота установочного резонанса в осевом направлении, кГ ц, не менее

7

Модификация АР1047

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

2000

Номинальное значение коэффициента преобразования датчика, пКл/(м-с-2)

50

Рабочий диапазон частот, Гц:

- диапазон А

от 0,1 до 5000

- диапазон В

от 2 до 3500

- диапазон C

от 5 до 1500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

15

Модификация АР1048

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

10000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

20

Рабочий диапазон частот, Гц:

- диапазон А

от 0,1 до 1800

- диапазон В

от 2 до 1600

- диапазон C

от 5 до 700

Частота установочного резонанса в осевом направлении, кГ ц, не менее

6

Модификация АР1049

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

4000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

40

Рабочий диапазон частот, Гц:

- диапазон А

от 0,1 до 1500

- диапазон В

от 2 до 1000

- диапазон C

от 5 до 500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

5

Модификация АР1050

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

2000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

60

Рабочий диапазон частот, Гц:

- диапазон А

от 0,1 до 1000

- диапазон В

от 1 до 800

- диапазон C

от 2 до 350

Частота установочного резонанса в осевом направлении, кГ ц, не менее

4

Высокотемпературные

Модификация АР1095

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

45000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,3

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 15000

- диапазон В

от 10 до 12000

- диапазон C

от 20 до 5000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

45

Модификация АР1096

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1

Рабочий диапазон частот, Гц:

- диапазон А

от 1 до 10000

- диапазон В

от 5 до 8000

- диапазон C

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

30

Модификация АР1097

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

30000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1

Рабочий диапазон частот, Гц:

- диапазон А

от 1 до 10000

- диапазон В

от 5 до 8000

- диапазон C

от 10 до 3500

Частота установочного резонанса в осевом направлении, кГ ц, не менее

30

Окончание таблицы 2

Высокотемпературные 3-х компонентные

Модификация АР1026

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

25000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

0,1

Рабочий диапазон частот, Гц:

- диапазон А

от 5 до 20000

- диапазон В

от 10 до 12000

- диапазон C

от 20 до 7000

Частота установочного резонанса в осевом направлении, кГ ц, не менее

60

Модификация АР1064

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

2000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

10

Рабочий диапазон частот, Гц:

- диапазон А

от 2 до 4000

- диапазон В

от 5 до 3000

- диапазон C

от 10 до 1300

Частота установочного резонанса в осевом направлении, кГ ц, не менее

15

Модификация АР1065

Максимальное значение амплитуды измеряемого ускорения, м/с2, не менее

2000

Номинальное значение коэффициента преобразования, пКл/(м-с-2)

1,1

Рабочий диапазон частот, Гц:

- диапазон А

от 2 до 4000

- диапазон В

от 5 до 3000

- диапазон C

от 10 до 1300

Частота установочного резонанса в осевом направлении, кГ ц, не менее

15

Для всех датчиков серии АР10ХХ

Значение базовой частоты, Гц

200

Полярность выходного сигнала относительно корпуса соединителя

положительная

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах

±20

Нелинейность амплитудной характеристики, %, в пределах

±4

Неравномерность частотной характеристики, %, в пределах:

- диапазон частот A

±12,5

- диапазон частот B

±8,0

- диапазон частот C

±4,0

- диапазон частот D

±20

- диапазон частот E

±30

Пределы допускаемой основной относительной погрешности при измерении виброускорения в рабочих диапазонах амплитуд и частот, %:

- диапазон частот A

±15

- диапазон частот B

±10

- диапазон частот C*

±5

Коэффициент влияния температуры окружающего воздуха, %/°С

±0,2

Нормальные условия измерений:

- температура окружающего воздуха, °С

от 18 до 25

- относительная влажность воздуха, %, не более

80

* - при измерении ускорений до 30 % от максимального амплитудного значения

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Масса датчика без кабеля, кг, не более

- для АР1019

0,0002

- для АР1015

0,0006

- для АР1030, АР1031 -ХХ,

0,002

- для АР1012, АР1032, АР1034-ХХ, АР1095

0,003

- для АР1023, АР1024-ХХ

0,005

- для АР1022-ХХ, АР1079, АР1080

0,006

- для АР1020, АР1021

0,008

- для АР1011, АР1078

0,010

- для АР1016-ХХ, АР1037-ХХ, АР1040-ХХ, АР1084-ХХ

0,015

- для АР1017, АР1026, АР1038-ХХ, АР1048, АР1049, АР1050, АР1081,

АР1096, АР1097

0,021

- для АР1057, АР1057-02, АР1090

0,042

- для АР1047, АР1057-01

0,070

- для АР1066В-ХХ

0,100

- для АР1006-ХХ

0,165

- для АР1064, АР1065

0,250

Габаритные размеры (диаметрхвысота), мм, не более:

- для АР1019

3х4

- для АР1015

5х7

- для АР1012

7х16

- для АР1030

8х9

- для АР1031-ХХ, АР1034, АР1095

8х12

- для АР1034-01

8х18

- для АР1032

9х10

- для АР1023

9х16

- для АР1011

10х18

- для АР1037, АР1037-01, АР1037-02,

12х15

- для АР1037-03

12х23

- для АР1040, АР1097

14х18

- для АР1040-01

14х25

- для АР1017

14х23

- для АР1096

14х26

- для АР1078

14х32

- для АР1057

19х19

- для АР1057-01

24х33

- для АР1057-02

19х27

- для АР1016-ХХ

20х18

- для АР1047

22х31

- для АР1090

22х38

- для АР1048

24х20

- для АР1049, АР1050

24х24

- для АР1006-ХХ

36х31

- для АР1066В-ХХ

38х39

- для АР1022-ХХ (длинахширинахвысота)

9х9х15

- для АР1020 (длинахширинахвысота)

10х10х10

- для АР1021, АР1024-ХХ (длинахширинахвысота)

10х10х16

Продолжение таблицы 3

Наименование характеристики

Значение

- для АР1080 (длинахширинахвысота)

11x11x9

- для АР1079 (длинахширинахвысота)

13x13x13

- для АР1026 (длинахширинахвысота)

18x18x15

- для АР1081 (длинахширинахвысота)

20x17x9

- для АР1038-ХХ (длинахширинахвысота)

20x20x10

- для АР1084-ХХ (длинахширинахвысота)

21x16x16

- для АР1064, АР1065 (длинахширинахвысота)

44x44x21

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- для АР1006-ХХ

от -60 до +120

- для АР1066В-ХХ

от -55 до +175

- для АР1011, АР1012, АР1016-ХХ, АР1017

от -60 до +200

- для АР1026, АР1064, АР1095, АР1096, АР1097

от -60 до +250

- для АР1065

от -60 до +400

- для остальных вибропреобразователей серии 10ХХ

от -60 до +150

- относительная влажность воздуха

- для АР1078, АР1079 до 40 °С

100 %

- для остальных вибропреобразователей серии 10ХХ при 35 °С и более

низких температурах без конденсации влаги

до 95 %

- переменное магнитное поле с напряженностью частотой 50 Гц

до 400 А/м

Знак утверждения типа

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносят на заглавный лист паспорта АБКЖ.433641ПС и руководства по эксплуатации АБКЖ.433641РЭ типографским способом в левом верхнем углу.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Вибропреобразователь серии АР10ХХ

АБКЖ.433641

1 шт.

Вибропреобразователь серии АР10ХХ. Паспорт

АБКЖ.433641.ХХХПС

1 шт.

Вибропреобразователь серии АР10ХХ.

Руководство по эксплуатации

АБКЖ.433641РЭ

1 экз.

на партию

Сведения о методиках измерений

приведены в АБКЖ.433641РЭ, раздел 2.

Нормативные и технические документы, устанавливающие требования к вибропреобразователям серии АР10ХХ

ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений ускорения при ударном движении

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

АБКЖ.433641ТУ Вибропреобразователи серии АР10ХХ. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест»)

ИНН 5254021532

Адрес: 607185, г. Саров, Нижегородская обл., ул. Павлика Морозова, д. 6

Телефон: (83130) 67777

Факс: (83130) 67778

E-mail: mail@globaltest.ru

Web-site: www.globaltest.ru

Испытательный центр

Федеральное Государственное унитарное предприятие «Российский федеральный ядерный центр -Всероссийский научно-исследовательский институт экспериментальной физики» (ФГУП «РФЯЦ-ВНИИЭФ»)

Адрес: 607188, г. Саров, Нижегородская обл., пр. Мира, д. 37

Телефон: (83130) 22224, 22302, 22253

E-mail: nio30@olit.vniief.ru

Аттестат аккредитации ФГУП «РФЯЦ-ВНИИЭФ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311769 от 07.07.2016 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «9» марта 2022 г. № 581

Лист № 1

Всего листов 6

Регистрационный № 69558-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы паров этанола в выдыхаемом воздухе Динго B-01

Назначение средства измерений

Анализаторы паров этанола в выдыхаемом воздухе Динго B-01 (далее - анализаторы) предназначены для экспрессных измерений массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха и сигнализации о превышении установленного порога срабатывания.

Описание средства измерений

Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного Sentech Korea Corp., Корея, и предназначенного для измерений массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы представляют собой автоматические портативные приборы циклического действия.

Встроенный микропроцессор анализаторов управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в результаты измерений. Этапы работы анализаторов сопровождаются звуковыми сигналами. На лицевой панели анализаторов расположено четыре светодиодных индикатора и кнопка включения. Отбор проб выдыхаемого воздуха производится бесконтактным методом через сменную воронку, расположенную на лицевой панели анализаторов.

При эксплуатации анализаторы используются в режиме сигнализации для предварительного контроля состояния алкогольного опьянения, выполняемого в соответствии с регламентными документами предприятий. Порог срабатывания сигнализации анализаторов задается в диапазоне массовой концентрации этанола от 0,15 до 0,45 мг/л. Результаты сигнализации отображаются путем изменения цвета индикатора на лицевой панели анализаторов и изменением напряжения на аналоговом выходе анализаторов согласно таблице 1.

Таблица 1 - Параметры сигнализации

Массовая концентрация паров этанола в анализируемой пробе воздуха

Световая сигнализация (цвет индикатора)

Напряжение на аналоговом выходе, В

Ниже порога срабатывания

Зеленый непрерывный

от 0 до 0,5

Выше порога срабатывания

Красный непрерывный

от 11,5 до 12,5

В комплектность анализаторов может входить дополнительный блок интерфейса для дистанционного контроля за работой анализаторов.

Анализаторы имеют сервисный режим для проведения корректировки показаний и поверки анализаторов, предусматривающий вывод результатов измерений в цифровой форме на внутреннем дисплее.

Электрическое питание анализаторов осуществляется от сети переменного тока напряжением (230±23) В через адаптер питания с выходным напряжением 12 В (разъем CON1) или от источника постоянного тока напряжением (12±2) В (разъем CON3).

Общий вид анализаторов представлен на рисунке 1.

Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют.

Доступ к элементам конструкции защищен наклейками, саморазрушающимися при вскрытии, нанесенными на крепежные винты блока с электрохимическим датчиком к плате анализатора и платы с корпусом анализатора.

Заводской номер анализатора указывается на наклейке, расположенной на боковой панели корпуса анализаторов: в виде цифрового обозначения для анализаторов, изготовленных на производственной площадке ARIDES LLC, Армения, и буквенно-цифрового обозначения для анализаторов, изготовленных на производственной площадке Sentech Korea Corp., Корея.

Знак поверки наносится на свидетельство о поверке (при оформлении) и/или в паспорт (при первичной поверке до ввода в эксплуатацию).

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

Места нанесения наклеек для _ предотвращения доступа к крепежным винтам    X

Место нанесения знака утверждения типа

Приказ Росстандарта №581 от 09.03.2022, https://oei-analitika.ru

Рисунок 1 - Общий вид анализаторов

(лицевая панель, задняя панель со снятой крышкой)

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение EBS.

Встроенное программное обеспечение (далее - ПО) анализаторов разработано изготовителем специально для решения задачи измерений массовой концентрации паров этанола в выдыхаемом воздухе. Идентификация встроенного ПО производится путем считывания номера версии ПО на плате анализаторов.

Влияние встроенного ПО на метрологические характеристики анализаторов учтено при их нормировании. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077—2014.

Таблица 2 - Идентификационные данные встроенного '

ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

dt9177 source.asm

Номер версии (идентификационный номер) ПО, не ниже

1.5

Цифровой идентификатор ПО

51c2eb1ed584f6c1c62787cc9c6248ad

Алгоритм получения цифрового идентификатора

MD5

Примечание - Значения цифрового идентификатора ПО, указанного в таблице, относится только к файлу встроенного ПО указанной версии.

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Диапазон измерений массовой концентрации этанола, мг/л

Пределы допускаемой погрешности при температуре св. +15 до +25 °C включ.

абсолютной, мг/л

относительной,%

от 0 до 0,25 включ.

±0,05

-

св. 0,25 до 0,95

-

±20

Примечание - Порог срабатывания сигнализации анализаторов задается в диапазоне массовой концентрации этанола от 0,15 до 0,45 мг/л.

Таблица 4 - Метрологические характеристики

Температура окружающего воздуха

Пределы допускаемой погрешности^

абсолютной (в диапазоне измерений от 0 до 0,25 мг/л включ.), мг/л

относительной

(в диапазоне измерений св. 0,25 до 0,95 мг/л), %

от 0,0 до +10,0 °С включ.

±0,07

±28

св. +10,0 до +15,0 °С включ.

±0,06

±24

св. +15,0 до +25,0 °С включ.

±0,052)

±202)

св. +25,0 до +40,0 °С

±0,06

±24

  • 1) В таблице указаны пределы допускаемой погрешности анализаторов в условиях эксплуатации, приведенных в таблице 5.

  • 2) Согласно таблице 3.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон показаний, мг/л

от 0,00 до 2,50

Цена младшего разряда шкалы, мг/л

0,01

Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов:

  • - расход анализируемой газовой смеси, л/мин, не менее

  • - объем пробы анализируемой газовой смеси, л, не менее

9

0,2

Дополнительная погрешность от наличия неизмеряемых компонентов

отсутствует

Время подготовки к работе после включения при температуре окружающего воздуха св. +15 до +25 °C включ., с, не более

30

Время выдачи сигнала после отбора пробы газовой смеси, с, не более

10

Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0,25 мг/л, с, не более

20

Интервал времени работы анализаторов без корректировки показаний1^ месяцев, не менее

12

Электрическое питание анализаторов осуществляется:

от сети переменного тока2) напряжением (разъем CON1), В / частотой, Гц от источника постоянного тока напряжением (разъем CON3), В

230±23/50±1

12±2

Габаритные размеры анализаторов (высота/ширина/длина), мм, не более

200/100/70

Масса анализаторов, г, не более

650

Условия эксплуатации анализаторов:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха, %, не более

  • - атмосферное давление, кПа

от 0 до +40

95

от 84,0 до 106,7

Срок службы электрохимического датчика, установленного в анализаторах, лет, не менее

2

Средний срок службы анализаторов, лет

5

Средняя наработка до отказа, ч

25000

  • 1) Корректировка показаний анализаторов проводится при поверке при необходимости.

  • 2) Через адаптер питания с выходным напряжением 12 В.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на анализаторы в виде наклейки.

Лист № 5 Всего листов 6 Комплектность средства измерений

Таблица 6 - Комплектность анализаторов

№ п/п

Наименование

Обозначение

Количество

1

Анализатор паров этанола в выдыхаемом воздухе

Динго В-01

1 шт.

2

Адаптер питания от сети 220 В

-

1 шт.

3

Кабель соединительный

-

1 шт.

4

Картонная коробка

-

1 шт.

5

Дополнительный блок интерфейса^

-

1 шт.

6

Сменные воронки на лицевую панель2)

-

1 шт.

7

Руководство по эксплуатации

-

1 экз.

8

Паспорт

-

1 экз.

  • 1) В комплект поставки анализаторов дополнительный блок интерфейса входит по отдельному заказу.

  • 2) При эксплуатации анализаторов сменные воронки поставляются по отдельным заказам.

Сведения о методиках (методах) измерений

приведены в документе «Анализаторы паров этанола в выдыхаемом воздухе Динго В-01. Руководство по эксплуатации», 2021 г., раздел 2 «Использование по назначению».

Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Динго B-01

Государственная поверочная схема для средств измерений содержания этанола в газовых средах, утвержденная приказом Росстандарта от 30.12.2019 г. № 3452

Техническая документация изготовителя Sentech Korea Corp., Корея

Изготовитель

Sentech Korea Corp., Корея

Адрес: № 63-23, Sinchon-Ri, Gyoha-Eup, Paju-si, Gyeonggi-do 413-832, Korea Телефон: (82 31) 80714400, факс: (82 31) 80714411

Web-сайт: www.sentechkorea.com

E-mail: sentech@sentechkorea.com

Производственные площадки:

Sentech Korea Corp., Корея

Адрес: № 63-23, Sinchon-Ri, Gyoha-Eup, Paju-si, Gyeonggi-do 413-832, Korea Телефон: (82 31) 80714400, факс: (82 31) 80714411

Web-сайт: www.sentechkorea.com

E-mail: sentech@sentechkorea.com

ARIDES LLC, Армения

Адрес: 111, Raffi Street Malatia-Sebastia, 0064 Yerevan, Armenia

Тел/факс: +37411 26 99 50

Web-сайт: arides.am

E-mail: info@arides.am

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
