№1155 от 01.07.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 256260
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1155 от 01.07.2021
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «01» июля 2021 г. № 1155
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Комплексы измерительные |
ЛОГИКА 6764 |
65913-16 |
Акционерное общество "Научно-производственн ая фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт-Петербург |
РАЖГ.421431.040 РЭ (раздел 6 «Методика поверки» с изменением №1) |
Акционерное общество "Научнопроизводствен ная фирма "Логика" (АО НПФ ЛОГИКА), г. Санкт-Петербург |
ФГУП "ВНИИМС", г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «01» июля 2021 г. № 1155
Лист № 1
Всего листов 5
Регистрационный № 65913-16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные ЛОГИКА 6764
Назначение средства измеренийКомплексы измерительные ЛОГИКА 6764 (далее - ИК) предназначены для измерения расхода и объема природного газа, технических газов различного состава1 при рабочих условиях, температуры окружающего воздуха, атмосферного давления и других параметров контролируемой среды и приведения результатов измерений расхода и объема газа к стандартным условиям.
Описание средства измеренийПринцип действия ИК состоит в измерении параметров газа, транспортируемого по трубопроводам при рабочих условиях, с последующим расчетом значений расхода и объема, соответствующих стандартным условиям ТС=293,15 К и РС=0,101325 МПа. Выходные электрические сигналы датчиков параметров потока газа (расход, давление, температура и др.), установленных в трубопроводах, поступают в корректор, где осуществляется их преобразование в значения соответствующих физических величин и производится вычисление расхода и объема газа.
В составе ИК используются в любом сочетании первичные преобразователи и барьеры искрозащиты, типы которых приведены в таблице 1 (в скобках указан регистрационный номер составной части в госреестре СИ). В качестве комплексного компонента ИК используется корректор СПГ761 (36693-13) или СПГ762 (37670-13) совместно с измерительными адаптерами АДС97 (38646-08).
ИК различаются количеством, составом и уровнем точности измерительных каналов объема. Конкретный состав ИК определяется заказом и приводится в паспорте.
Таблица 1 - Первичные преобразователи и барьеры искрозащиты в составе ИК
|
Преобразователи расхода | ||
|
TZ/FLUXI (14350-12); РСГ (41453-13); СТГ (28739-19); YEWFLO DY (17675-09); PROWIRL 200 (58533-14); |
PRO-V (35299-07); RVG (16422-10); ЭВ-200 (42775-14); ДРГ.М (26256-06); ИРВИС-К300 (46038-10) |
СГ (14124-14); OPTISWIRL 4200 (74011-19); RABO (54267-13); TRZ (31141-13) |
|
Преобразователи давления | ||
|
EJ* (59868-15); 3051 (14061-15); Метран-150 (32854-13); Метран-75 (48186-11); |
Метран-55 (18375-08); МИДА-13П (17636-17); МИДА-15 (50730-17); ПД100И (56246-14); |
АИР-20/М2 (63044-16); СДВ (28313-11) |
|
Преобразователи разности давлений | ||
|
EJ* (59868-15); |
МИДА-15 (50730-17); |
СДВ (28313-11) |
1 Метан, этан, пропан, н-бутан, и-бутан, н-пентан, и-пентан, гексан, азот, аргон, аммиак, водород, гелий-4, диоксид углерода, моноксид углерода, кислород, этилен, сероводород, ацетилен, воздух, неон, пропилен, хлор и их смеси, в том числе доменный и коксовый газы.
|
3051 (14061-15); Метран-150 (32854-13); |
ПД100И (56246-14); АИР-20/М2 (63044-16); | |
|
Преобразователи температуры | ||
|
ТС (58808-14); ТПТ-1,-17,-19,-21 (46155-10); |
ТПТ-15 (39144-08); ТЭМ-100 (40592-09); |
ТСП-Н (38959-17) |
|
Барьеры искрозащиты | ||
|
ТСС-Ех (63024-16) |
КОРУНД Мххх (57154-14) |
TBS (68779-17) |
Общий вид составных частей ИК приведен на рисунках 1 - 6.
ЛОСИМ ■ СПГТ61
Рисунок 2 - Адаптер АДС97
Рисунок 1 - Корректор СПГ761 (СПГ762)
RVG
СГ
РСГ
СТГ
TZ/FLUXI RABO
TRZ ЭВ-200
Лист № 3 Всего листов 6 ИРВИС-К300 PRO-V OPTISWIRL-4200 ДРГ.М YEWFLO-DY PROVIRL 200

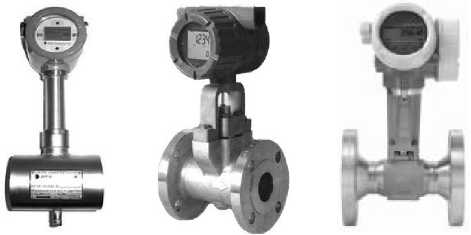

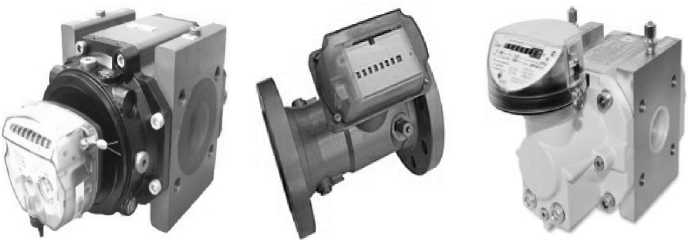

Рисунок 3 - Преобразователи расхода
Метран 75
EJ*
3051
Метран 55
Метран-150
АИР-20/М2
СДВ
МИДА-13П
МИДА-15
ПД100И

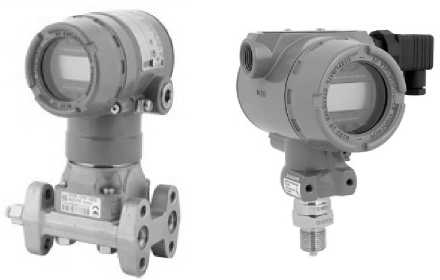

Рисунок 4 - Преобразователи давления
ТПТ-1 ТПТ-15 ТПТ-17 ТПТ-19 ТПТ-21 ТСП-Н ТЭМ-100 ТС
ТСС-Ех

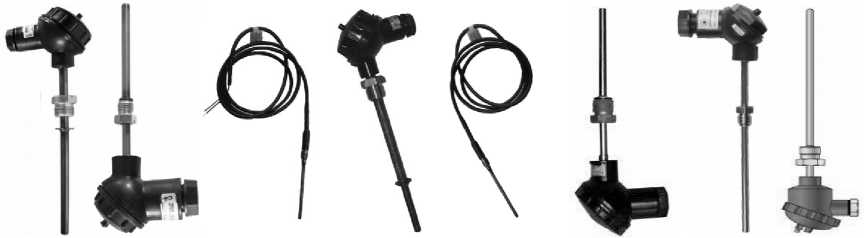

Рисунок 5 - Преобразователи температуры
TBS
КОРУНД Мххх
Рисунок 6 - Барьеры искрозащиты
Лист № 5 Всего листов 6 Программное обеспечение
Программное обеспечение (ПО) ИК встроенное, неперезагружаемое при эксплуатации, имеет метрологически значимую часть, резидентно размещено в корректоре и реализует вычислительные, диагностические и интерфейсные функции согласно эксплуатационной документации. Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Номер версии: |
|
03.х.хх 2.0 |
|
Цифровой идентификатор: |
- ИК с корректором СПГ761 |
D36A |
|
- ИК с корректором СПГ762 |
4C0C | |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Диапазон измерений объемного раcхода, м3/ч |
от 0,1 до 4,5405 |
|
Диапазон измерений объема, м3 |
от 240-5 до 9408 |
|
Диапазон измерений температуры, °C |
от -50 до +200 |
|
Диапазон измерений давления и разности давлений, МПа |
от 0 до 7 |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема при рабочих условиях, % |
±0,5; ±0,75; ±1; ±2 |
|
Пределы допускаемой относительной погрешности при измерении расхода и объема, приведенных к стандартным условиям, % |
±0,75; ±1; ±1,5; ±2,5 |
|
Пределы допускаемой приведенной к верхнему пределу измерений погрешности при измерении давления и разности давлений, % |
±0,2; ±0,5; ±0,8 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры [t], °С |
±(0,3+0,002-^); ±(0,8+0,004^|t|); ±(1,0+0,005^|t|); |
|
Пределы допускаемой относительной погрешности часов, % |
±0,01 |
Таблица 4 - Технические характеристики
|
Условия эксплуатации: | |
|
- температура окружающего воздуха,°С |
от -10 до +50 |
|
- относительная влажность, % |
80 при 35 °С и более низких температурах |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Электропитание, В |
220+33 (непосредственно или через сетевые адаптеры) |
|
Габаритные размеры и масса |
приведены в описаниях типа составных частей |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет |
12 |
наносится на титульный лист эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 5 - Состав комплекса измерительного ЛОГИКА 6764
|
Наименование |
Количество |
|
Корректор |
1 шт. |
|
Адаптер измерительный |
от 0 до 2 шт. |
|
Преобразователи расхода |
от 1 до 16 шт. |
|
Преобразователи давления (разности давлений) |
от 1 до 12 шт. |
|
Преобразователи температуры |
от 1 до 16 шт. |
|
Барьеры искрозащиты |
от 0 до 28 шт. |
|
Руководство по эксплуатации с методикой поверки (РАЖГ.421431.040 РЭ) |
1 шт. |
|
Паспорт (РАЖГ.421431.040 ПС) |
1 шт. |
|
Эксплуатационная документация составных частей |
1 шт. |
приведены в документе РАЖГ.421431.040 РЭ "Комплексы измерительные ЛОГИКА 6764. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к комплексам измерительным ЛОГИКА 6764ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений при помощи турбинных, ротационных и вихревых расходомеров и счетчиков
ГСССД МР 118-05 Методика расчета плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газов и газовых смесей
ТУ 4217-097-23041473-2016 Комплексы измерительные ЛОГИКА 6764. Технические условия
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1155
_______01 июля 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое
к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB287O0A0AC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
