УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «13» января 2022 г. № 54

Лист № 1 Всего листов 4 Регистрационный номер № 69566-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гигрометры психрометрические ВИТ

Гигрометры психрометрические ВИТ (далее по тексту - гигрометры) предназначены для измерений относительной влажности воздуха и температуры окружающей среды в помещениях.

Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разности показаний «сухого» и «влажного» термометров при помощи психрометрической таблицы.

Конструктивно гигрометры состоят из пластмассового корпуса, в который вмонтированы два термометра - «сухой» и «влажный». На обратной стороне корпуса находится пластиковый или стеклянный резервуар (питатель), необходимый для увлажнения «влажного» термометра при помощи фитиля. Рядом с термометрами на корпусе гигрометров расположена психрометрическая таблица, рассчитанная для скорости аспирации от 0,5 до 1 м/с.

Значение относительной влажности определяется по этой таблице как значение, которое находится на пересечении строки, которая соответствует показаниям «сухого» термометра, и столбца, который соответствует разности показаний «сухого» и «влажного» термометров (в соответствии с ГОСТ 8.811-2012). Для других скоростей аспирации, психрометрический коэффициент Ад для расчёта таблицы, вычисляется в соответствии с ГОСТ 8.811-2012 (Приложение Л, формула Л.2), для значений коэффициентов: Аот, B1, B2 указанных в паспорте на гигрометр.

Гигрометры выпускаются в двух исполнениях - ВИТ-1 и ВИТ-2, которые отличаются сферой применения, диапазонами измерения температуры и относительной влажности.

Общий вид гигрометров представлен на рисунке 1.

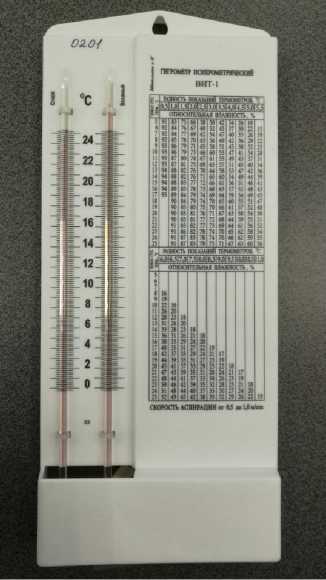

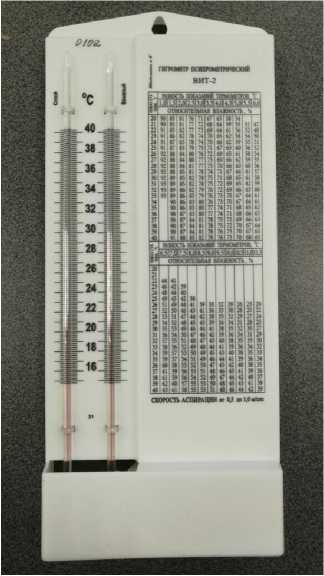

Рисунок 1 - Общий вид гигрометров психрометрических ВИТ-1 и ВИТ-2

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

наносится на психрометрическую таблицу на корпусе гигрометра и титульный лист паспорта типографским способом.

Таблица 3 - Комплект поставки гигрометра

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний

ГОСТ Р 8.811-2012 ГСИ. Таблицы психрометрические. Построение, содержание, расчетные соотношения

ТУ 26.51.51-001-05664383-2017 Гигрометры психрометрические ВИТ. Технические условия

МИ 737-83 Гигрометр психрометрический ВИТ. Методы и средства поверки

Общество с ограниченной ответственностью Производственная Фирма «ШАТЛЫГИН И КО» (ООО ПФ «ШАТЛЫГИН И КО») ИНН 3123400741

Адрес: 308023, г. Белгород, пр. Богдана Хмельницкого, д. 135Д, корпус 4 Телефон/факс: +7 (4722) 402-432; +7 (920)205-12-40

E-mail: shatlygin_ko@mail.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: +7 (812) 244-62-28, 8 (812) 244-12-75, факс: +7 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311484.
