№636 от 26.05.2016
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 1732
О внесении изменений в описание типа на анализаторы плотности жидкостей DMA
МИНИСТКРСТЭО ПГОМЫШЛКННОСТИ «ТОРГОВЛИ РОССИЙСКОЙ ФадрДЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
(Госстандарт) ПРИКАЗ | ||
|
26 мая 2016 г. |
636 | |
|
Москва |
№ | |
О внесении изменений в описание типа на анализаторы плотности жидкостей DMA
Во исполнение приказа Министерства промышленностй и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением АО «АВРОРА» от 19 февраля 2016 г. № 05-1902/16 приказываю:
-
1. Внести изменения в описание типа на анализаторы плотности жидкостей DMA, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 39787-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
С.С.Голубев
Заместитель Руководителя
Федерального агентства
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «26» мая 2016 г. № 636Изменения в описание типа на анализаторы плотности жидкостей DMA
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы плотности жидкостей серии DMA Назначение средства измеренийАнализаторы плотности жидкостей серии DMA (далее анализаторы) предназначены для измерения плотности жидкостей в условиях лаборатории.
Описание средства измеренийПринцип действия анализаторов основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде U-образной трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности, находящегося в нём образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
К анализаторам серии DMA относятся: DMA 4100, DMA 41 OOM; DMA 4500, DMA 4500M; DMA 5000, DMA 5000M; DMA 35n, DMA35nEx, DMA 35nEx Petrol; DMA 38, DMA HP.
В анализаторах (за исключением DMA 35n, DMA HP) чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, дисплеем и клавишами управления.
Существует возможность подключения принтера для печати отчётов об измерениях и дополнительной клавиатуры для удобства работы с плотномером.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термометром сопротивления типа Pt 10Ех0.
Анализатор DMA 35п представляет из себя переносной портативный прибор, предназначенный для оперативного измерения плотности жидкости как в лаборатории, так и в полевых условиях при текущей температуре. Имеет встроенный ручной насос для подачи образца в измерительную ячейку.
Чувствительный элемент анализатора DMA HP монтируется отдельно от корпуса электронного блока на общем с ними основании.
Концы U-образной трубки чувствительного элемента имеют резьбу 3/8' для подсоединения трубопровода высокого давления, по которому подается испытуемая жидкость, или газ. Корпус чувствительного элемента имеет внутренние полости и снабжён штуцерами для подключения внешнего термостата. Анализатор DMA HP может быть подключен к DMA 4500, DMA 4500М или DMA 5000, DMA 5000M, которые в данном случае служат вторичными преобразователями измерительной ячейки.
В анализаторах серии DMA М используются самые современные технологии цифрового

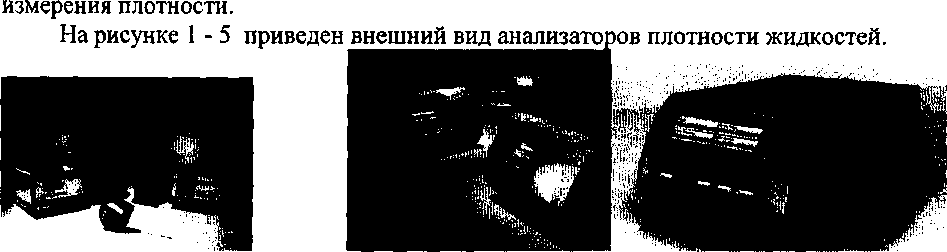

Рисунок 1. Внешний вид DMA4100 DMA4500, DMA5000
Рисунок 2. Внешний вид DMA 4100М,
DMA 4500М, DMA 5000M
Рисунок 3. Внешний вид
DMA 35n DMA35nEx,
DMA 35nEx Petrol
Рисунок 4. Внешний вид
DMA HP
Рисунок 5. Внешний вид DMA38
(маркировка указана на задней панели)
Программное обеспечениеАнализаторы плотности жидкостей серии DMA, за исключением DMA HP (управляется при помощи DMA4500, DMA5000, DMA 4500М, DMA 5000М), имеют встроенное ПО, предназначенное для управления работой анализаторов и процессом измерений, а также хранения и обработки полученных данных. Программное обеспечение записывают на заводе-изготовителе, и оно не может быть изменено потребителем.
|
Таблица 1. Идентификационные данные встроенного прог; |
раммного обеспечения | |||
|
DMA 4100, 4500, 5000 |
DMA4100M, 4500М, 5000М |
DMA 35n, 35nEx 35nEx Petro! |
DMA 38 | |
|
Идентификационные данные (признаки) |
DMA |
DMA Density |
Density Meter DMA 35 |
Density Meter DMA 38 |
|
Идентификационное наименование ПО |
DMA |
DMA Density |
TLEx |
V l.xx |
|
Номер версии (идентификационны й номер ПО) |
V S.OOx.x |
2.00.XXXXX.XX и выше |
TL |
V l.xx |
|
Цифровой идентификатор ПО |
отсутствует | |||
|
Другие идентификационные данные (если имеются) |
отсутствует | |||
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2. Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристик для модификаций | |||||
|
DMA 4100 DMA 4100М |
DMA 4500 DMA 4500М |
DMA 5000 DMA 5000М |
DMA 35п DMA 35пЕх DM АЗ 5nExPetrol |
DMA 38 |
DMA HP | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Диапазон показаний плотности, г/см3 |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
от 0 до 3 |
|
Диапазон измерений плотности, г/см3 |
от 0,0 до 2,0 |
от 0,0 до 2,0 |
от 0,0 до 2,0 |
от 0,0 до 1,999 |
от 0,0 до 2,0 |
от 0,0 до 2,0 |
|
Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 |
±1,0'10"4 |
±5,0-10'5 |
±4,0-10'5 |
±1,0-ю3 |
±1,0 10’3 |
±1,0 10ч |
|
Дискретность отсчета показаний плотности, г/см3 |
5,0-10 •’ |
1,0 1O'S |
1,0-Ю’6 |
1,01(Г* |
1,010^ |
1,0-Ю’5 |
|
Диапазон задания температуры,°C |
от 0 до +90 |
от 0 до +90 |
от 0 до +90 |
от 0 до +40 |
от +15 до +40 |
от -10 до +150 |
|
Пределы допускаемой абсолютной погрешности задания и поддержания температуры, °C |
±0,05 |
±0,03 |
±0,01 |
±0,2 |
±0,3 |
- |
|
Дискретность отсчета показаний температуры,°C |
0,02 |
0.01 |
0,001 |
0,1 |
0,1 |
- |
|
Автоматическая компенсация давления окружающего воздуха |
есть |
- |
- |
- | ||
|
Номинальный объем измерительной ячейки, мл |
1 |
1 |
1 |
2 |
1 |
2,5 |
|
Время одного измерения при установившейся температуре, с, не более |
30 |
30 |
40 |
40 |
40 |
40 |
|
Материалы, контактирующие с |
Боросиликатное стекло, тефлон |
хастеллой | ||||
|
Наименование характеристики |
Значение характеристик для модификаций | ||||||
|
DMA 4100 DMA 4100М |
DMA 4500 DMA 4500М |
DMA 5000 DMA 5000M |
DMA35n DMA 35nEx DMA3 5nExPetrol |
DMA 38 |
DMA HP | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | |
|
анализируемыми образцами |
С-276 | ||||||
|
Габаритные размеры,не более, мм -длина
масса, кг, не более |
482 340 231 22,5 |
482 340 231 22,5 |
482 340 231 22,5 |
140 130 25 0,275 |
280 210 270 10 |
440 315 220 24 | |
|
Интерфейс RS 232С |
Да |
- | |||||
|
Условия эксплуатации: | |||||||
|
Диапазон температуры окружающего воздуха,°C |
от+15 до+35 |
от 0 до +40 |
от +15 до +35 |
от +15 до +50 | |||
|
Диапазон относительной влажности окружающего воздуха, % |
от 10 до 90, без конденсации | ||||||
|
Максимальное давление испытуемого образца, МПа |
1,0 |
70,0 | |||||
|
Напряжение питающей сети, В |
110/220+10 % |
110/220+ 10% |
110/220+ 10% |
Две батареи 1,5 В, размер ААА |
110/220 + 10% |
110/220+ 10% | |
|
Частота тока питающей сети, Гц |
50+1/60+1 | ||||||
|
Потребляемая мощность, В -А, не более |
50 |
50 |
50 |
- |
20 |
20 | |
|
Срок службы, лет |
И |
0 | |||||
наносится на титульный лист Руководства по эксплуатации анализатора и на панель анализатора в виде наклейки.
Комплектность средства измеренийОсновной комплект поставки включает в себя:
-
- анализатор -1 шт;
-
- руководство по эксплуатации на русском языке -1 шт;
-
- методику поверки МП №2302-0049-2008- 1 шт;
-
- сливная ёмкость - 1 шт;
-
- установочный комплект -1 шт.
Поверка
осуществляется по документу МП №2302-0049-2008 «Анализаторы плотности жидкостей серии DMA Фирмы Anton PAAR GmbH, Австрия, Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 октября 2008 г.
Основные средства поверки: стандартные образцы плотности жидкости типа РЭП, ГСО 8579-2004, 8585-2004, 8583-2004 (с границы абсолютной погрешности при Р=0,95 + 510'5 г/см3).
Сведения о методиках (методах) измеренийРуководство по эксплуатации на анализаторы плотности жидкостей серии DMA.
Нормативные и технические документы, устанавливающие требования к анализаторам плотности жидкостей серии DMA.ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»;
Техническая документация фирмы-изготовителя.
ИзготовительФирма «Anton Paar GmbH», Австрия, Anton-Paar-Str. 20
А-8054 Graz / Austria - Europe, Тел.: +43 316 257-0, Факс: +43 316 257-257
E-mail: info@anton-paar.com, адрес Web-сайта: www.anton-paar.com
ЗаявительАО «АВРОРА», ИНН 7726033270
Россия, 117638, г. Москва,
Ул. Криворожская, д. 25, кв.92
тел. (495)258-83-05/06/07, факс (495)958-29-40
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19,
Тел.: + 7 812 251-76-01, Факс: + 7 812 713-01-14, mfo@vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
