№282 от 20.02.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 75473
О внесении изменений в описание типа на установки для измерений объемной активности радиоактивных газов в воздухе УДГ-1Б
Приказы по основной деятельности по агентству Вн. Приказ № 282 от 20.02.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
20 Февраля 2019 г. № 282
Москва
О внесении изменений в описание типа на установки для измерений объемной активности радиоактивных газов в воздухе УДГ-1Б
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ГК «Росатом» от28января2019 г. № 1-8.16/3383 приказываю:
-
1. Внести изменения в описание типа на установки для измерений объемной активности радиоактивных газов в воздухе УДГ-1Б, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24525-08, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f А
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: OOE1036EE32711E880E9E0071BFC5DD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
к__________—__________/
1
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» февраля 2019 г. № 282ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерений объёмной активности радиоактивных газов в воздухе УДГ-1БНазначение средства измерений
Установки для измерений объёмной активности радиоактивных газов в воздухе УДГ-1Б (далее по тексту - установки) предназначены для непрерывных измерений объёмной активности бета- излучающих газов (аргон, криптон, ксенон).
Описание средства измерений
При прокачке воздуха через рабочую камеру, воздух проходит через входной аэрозольный фильтр, индикатор расхода и попадает в рабочую камеру. В камере расположен полупроводниковый детектор. Бета-частицы, испускаемые ядрами радиоактивных газов, пролетая через детектор, формируют электрические импульсы. Сигнал с предусилителя подается на аналого-цифровой преобразователь (АЦП).
Для компенсации внешнего фона в состав установки введен дополнительный канал измерения, детектор которого защищен от бета-излучения экраном. Фоновый канал подключается ко второму входу АЦП. При расчетах показания фонового детектора вычитаются.
Полученные с помощью АЦП амплитудные распределения импульсов от бета-частиц обрабатываются процессором. Значение объёмной активности рассчитывается на основании результатов измерения активности газа и известного объема рабочей камеры и выводится на жидкокристаллический индикатор (ЖКИ). Проводится сравнение полученных данных с пороговыми уставками, определяемыми пользователем при настройке установки. В случае превышения уставки первого уровня включается желтый световой индикатор и звуковой сигнал, при превышении уставки второго уровня - красный световой индикатор и звуковой сигнал.
Измеренные значения записываются в энергонезависимую память установки, формируя архив измерений, который при необходимости можно считать с использованием программного обеспечения «Конфигуратор». Общий объём памяти рассчитан на 3 000 измерений.
Установки могут применяться на объектах атомной энергетики и промышленности, на судах с атомными энергетическими установками при контроле выбросов радиоактивных газов.

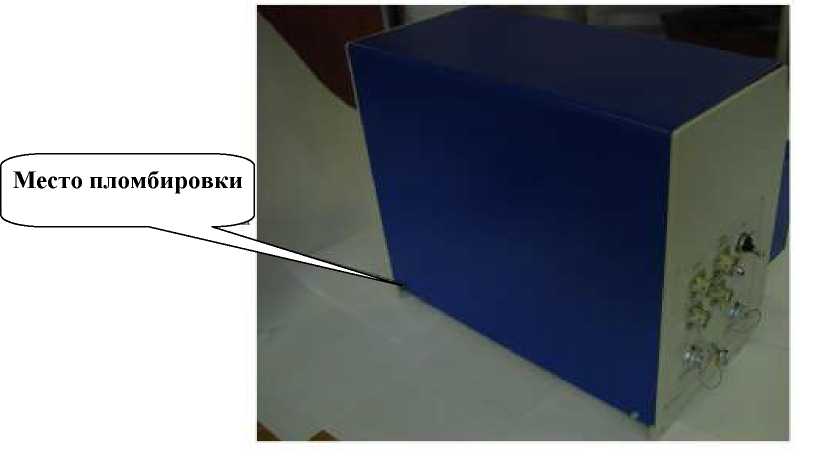

Общий вид установки и место пломбировки представлены на рисунке 1.
Рисунок 1 - Общий вид и место пломбировки установки
Программное обеспечениеПрограммное обеспечение (ПО) установки состоит из двух ПО:
-
- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора установки с градуировочными коэффициентами и константами, записанными в энергонезависимую память установки;
-
- прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS, и предназначенного для считывания архивной или текущей измерительной информации с установки и записи параметров и констант в энергонезависимую память установки при градуировке и поверке.
Метрологически значимой частью ПО установки является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память установки.
Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО: Встроенное | |
|
Конфигуратор |
ФВКМ.001005-07 |
|
Номер версии (идентификационный номер) ПО Встроенное |
2.2.17 |
|
Конфигуратор |
1.9.5.214 |
|
Цифровой идентификатор ПО Встроенное | |
|
Конфигуратор |
EA14B514AF66DB689B3986335F07C853 |
|
Алгоритм вычисления цифрового идентификатора Встроенное |
Организуется при формировании |
|
Конфигуратор |
исполняемых кодов MD5 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого бета-излучения, кэВ |
от 80 до 3 000 |
|
Диапазон измерений объёмной активности бета-излучающих газов, Бк^м"3 |
от 1,0-104 до 3,7-1010 |
|
Пределы допускаемой основной относительной погрешности измерений объёмной активности бета-излучающих газов, % |
±20 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений , %:
|
±10 ±10 |
|
Собственный фон установки, Бк^м"3 , не более |
4403 |
|
Нестабильность показаний за 24 ч непрерывной работы, % |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
10 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Объемный расход воздуха, л/мин |
от 5 до 60 |
|
Электропитание установки осуществляется от сети переменного тока: " напряжением, В " частотой, Гц |
220 ± 5q±2,5 50-2,5 |
|
Мощность, потребляемая установкой, В^А, не более: |
75 |
|
Габаритные размеры, мм, не более: |
395x240x304 |
|
Масса, кг, не более: |
18 |
|
Рабочие условия эксплуатации: " температура окружающего воздуха, °С " влажность окружающего воздуха при +35 °С, % " атмосферное давление, кПа |
от "10 до +55 до 98 от 84,0 до 106,7 |
|
Нормальные условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 86 до 106 |
|
Средняя наработка на отказ, ч, не менее |
30 000 |
|
Средний срок службы, лет, не менее |
15 |
наносится на корпус установки фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.412123.001РЭ и паспорта ФВКМ.412123.001ПС типографским способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Обозначение |
Наименование |
Кол-во |
|
ФВКМ.412123.001 |
Установка для измерений объёмной активности радиоактивных газов в воздухе УДГ-1Б |
1 шт. |
|
ФВКМ.685631.211 |
Кабель питания |
1 шт. |
|
ФВКМ.685631.086-01 |
Кабель связи с ПЭВМ RS-232 |
1 шт. |
|
ФВКМ.301254.001 |
Источник контрольный в футляре |
1 шт. |
|
ФВКМ.301524.003 |
Держатель контрольного источника |
1 шт. |
|
ФВКМ.301241.010 |
Узел крепления УДГ-1Б |
1 шт.* |
|
ТУ 9436-004-18037666-94 |
Трубка силиконовая медицинская 10/16 |
1 шт.* |
|
ФВКМ.001005-03 |
Программное обеспечение «Конфигуратор» на СD |
1 шт. |
|
ФВКМ.412123.001РЭ |
Руководство по эксплуатации |
1 экз. |
|
ФВКМ.412123.001ПС |
Паспорт |
1 экз. |
|
Паспорт на контрольный источник |
1 экз. | |
|
ФВКМ.001005-03 34 01 |
Программное обеспечение. Программа «Конфигуратор». Руководство оператора |
1 экз. |
|
ОЮ0.480.003ТУ ОЮ0.480.003ТУ ФВКМ.305139.001 |
ЗИП в составе:
|
4 шт. 4 шт. 2 шт. |
|
ФВКМ.713551.014 ФВКМ.711141.006 |
Монтажный комплект:
S21KOC-PО3МPHO-700S
S21KOC-PQ3LPHO-700S
ОНЦ-БС-1-4/10-Р12-1-В
ОНЦ-БС-1-7/12-Р12-1-В
ОНЦ-БС-1-10/14-Р12-1-В
|
* 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
ФВКМ.412915.048 |
Упаковка |
1 шт. |
|
* Поставляется в соответствии с картой заказа (спецификацией или договором на поставку) | ||
Поверка
осуществляется по документу ФВКМ.412123.001РЭ раздел 4 «Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИФТРИ» 22 апреля 2008 г.
Основные средства поверки:
- радиометр газов типа РГБ-07 по ТУ 95 1487-86, ПГ ±5 %;
- рабочий эталон 2 разряда по ГОСТ 8.033-96 на основе источников бета-излучения закрытых с радионуклидами стронций-90 + иттрий-90 типа 1СО.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к установкам для измерений объёмной активности радиоактивных газов в воздухе УДГ-1БГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний
ТУ 4362-008-31867313-2008. Установка для измерений объёмной активности радиоактивных газов в воздухе УДГ-1Б. Технические условия
ИзготовительОбщество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)
ИНН 7735542228
Адрес: 124498, Москва, г.Зеленоград, Георгиевский проспект, д.5, этаж 2, комната 49
Телефон: +7 (495) 777-84-85
Факс: +7 (495) 984-20-50
Web-сайт: www.doza.ru
E-mail: info@doza.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vnii ftri. ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
В части вносимых изменений:
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» ФБУ «ЦСМ Московской области», Центральное отделение
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево
Телефон: +7 (495) 546-45-00
Факс: +7 (495) 546-45-01
Web-сайт: www.mencsm.ru
E-mail: info@mencsm.ru
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-2014 от 07 февраля 2014 г.
