МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

20 марта 2020 г.                                           _№   584

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 40769 «Комплексы автоматические контрольно-аналитические «УНИТОК-1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «УПП «Вектор» от 18 декабря 2019 г. № 788, № 789 и № 790, приказываю:

• 1. Внести изменения в описание типа на комплексы автоматические контрольно-аналитические «УНИТОК-1», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 28667-10, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.

• 2. Продлить срок действия свидетельства об утверждении типа № 40769 «Комплексы автоматические контрольно-аналитические «УНИТОК-1» на последующие 5 лет.

• 3. Установить методику поверки по документам ДНМ20.00.001МП (МП 36-223-2010) с изменением № 2, ДНМ20.00.000МП (МП 35-223-2010) с изменением № 2, ДНМ20.00.002МП (МП 37-223-2010) с изменением № 2, утвержденным 31 декабря 2019 г.

• 4. Переоформить свидетельство об утверждении типа № 40769

«Комплексы автоматические контрольно-аналитические   «УНИТОК-1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 28667-10, в связи с внесением изменений в документ на методику поверки.

• 5. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление* свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен; с 06.11.2019 до 06.11.2020

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «20» марта 2020 г. № 584

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы автоматические контрольно-аналитические «УНИТОК-1»

Комплексы автоматические контрольно-аналитические «УНИТОК-1» (далее -комплексы) предназначены для измерения удельной электрической проводимости, мутности, рН, массовой концентрации остаточного активного хлора в воде и водных растворах.

Принцип работы комплекса основан на фотометрическом определении мутности и массовой концентрации остаточного активного хлора, электрохимическом методе измерения рН, и кондуктометрическом методе измерения удельной электрической проводимости.

Комплексы состоят из трех контрольно-измерительных модулей (КИМ):

• - КИМ «Коагулянт-осветлитель»;

• - КИМ «АДК»;

• - КИМ «Хлор-мониторинг».

КИМ «Коагулянт-Осветлитель» представляет собой комплект блоков, выполненных из нержавеющей стали, соединенных между собой трубами ПВХ (для транспортировки подаваемых на анализ проб воды и отводимых от модуля вод) и кабелями (для передачи информационных сигналов и подачи электрического питания).

Комплект блоков КИМ «Коагулянт-Осветлитель» включает в себя:

• - блок распределения потоков (блок для приведения в движение подвижной воронки для отбора проб и передачи проб в рабочую емкость);

• - панель потоков (панель с двенадцатью штуцерами, к которым подведены пробы анализируемой воды);

• - приемную воронку (воронка с расположенной вдоль внутренней оси симметрии подвижной воронкой для приема анализируемой в данный момент пробы воды и направления ее в рабочую емкость, и для приема и подачи остальных одиннадцати проб воды в канализацию);

• - блок управления (блок с электронными измерительными и управляющими схемами и панелью управления на лицевой стороне блока, помещаемый в защитный металлический шкаф);

• - блок стеклоочистки (блок для приведения в движение рамки очистки оптических стекол для осуществления очистки торцов световодов блоков осветителя и фотоприемника);

• - рабочую емкость - сварную конструкцию, состоящую из: цилиндро-конической измерительной части с подающим анализируемую пробу воды штуцером, с переливным штуцером, с системой контроля перелива и штуцером сливным для возможности сброса осадков; блока осветителя (блока, в котором расположен источник инфракрасного света с длиной волны от 810 до 910 нм с максимумом в 860 нм, линза и световод для подачи светового потока в рабочую емкость с анализируемой пробой, а также электронная схема для управления блоком осветителя); блока фотоприемника (блока, в котором расположен световод, линза и фотоприемник типа ФД-263-01 для приема прошедшего через рабочую емкость светового потока, а также электронная схема для управления блоком фотоприемника);

- электрод стеклянный комбинированный типа ЭСК-10301/7 (зарегистрирован в Госреестре средств измерений под № 16767-08), который передает значения ЭДС электродной пары в анализируемой среде блоку управления для преобразования значения ЭДС в напряжение pH-преобразователя, которое в свою очередь приводится в соответствие значению pH по градуировочным характеристикам.

КИМ «АДК» представляет собой комплект блоков, выполненных из нержавеющей стали и полиэтилена низкого давления, соединенных между собой трубами ПВХ (для транспортировки подаваемых на анализ проб воды и отводимых от модуля вод) и кабелями (для передачи информационных сигналов и подачи электрического питания).

Комплект блоков КИМ «АДК» включает в себя:

• - блок распределения потоков (блок для приведения в движение подвижной воронки для отбора проб и передачи проб в датчик кондуктометрический);

• - панель потоков (панель с тремя штуцерами, к которым подведены пробы анализируемой воды);

• - блок очистки электродов (блок для приведения в движение рамки очистки электродов для осуществления очистки поверхности электродов);

• - приемную воронку (воронка с расположенной вдоль внутренней оси симметрии подвижной воронкой для приема анализируемой в данный момент пробы воды и направления ее в рабочую емкость, и для приема и подачи остальных проб воды в канализацию);

• - датчик кондуктометрический (цилиндрическая емкость, выполненная из ПНД с подающим анализируемую пробу воды штуцером, с переливным штуцером с системой контроля перелива и штуцером сливным для возможности сброса осадков, со встроенной системой потенциометрических и токоподводящих электродов, выполненных из нержавеющей стали);

• - блок управления (металлический шкаф с электронными измерительными и управляющими схемами и панелью управления на лицевой стороне блока).

КИМ «Хлор-мониторинг» представляет собой комплект блоков, выполненных из нержавеющей стали, металлических и пластиковых шкафов, соединенных между собой трубами из силикона и ПВХ (для подачи реагентов и транспортировки подаваемых на анализ проб воды и отводимых от модуля вод) и кабелями (для передачи информационных сигналов и подачи электрического питания).

Комплект блоков КИМ «Хлор-мониторинг» включает в себя:

• - блок распределения потоков (блок для приведения в движение подвижной воронки для отбора проб и передачи проб в блок измерения для анализа);

• - панель потоков (панель с 6-тью штуцерами, к которым подведены пробы анализируемой воды);

• - приемную воронку (воронка с расположенной вдоль внутренней оси симметрии подвижной воронкой для приема анализируемой в данный момент пробы воды и направления ее в рабочую емкость, и для приема и подачи остальных проб воды в канализацию);

• - блок реагентов (пластиковый шкаф для расположения емкостей с реагентами, используемыми для проведения анализа);

• - блок управления (металлический шкаф с электронными измерительными и управляющими схемами и панелью управления на лицевой стороне блока);

• - блок измерения - пластиковый шкаф, вмещающий в себя: комплект клапанов для подвода анализируемой пробы, для ее отвода, для подачи реагентов из блока реагентов; привод черпакового дозатора (приводящий в движение черпаковый дозатор, расположенный в оптическом блоке); привод рамки очистки оптики (приводящий в движение рамки очистки оптики для очистки поверхностей световодов и для перемешивания пробы во время анализа); оптический блок для смешения анализируемой пробы с реагентами, подаваемыми клапанами, и для анализа в измерительной ячейке, снабженной мини-блоками осветителя фотоприемника; мини-блок осветителя в составе оптического блока (корпус из латуни, в котором размещен источник белого света - светодиод марки L-53MWC 15cd, светофильтр желтого цвета и электронная схема для управления работой мини-блока); мини-блок фотоприемника в составе оптического блока (корпус из латуни, в котором размещен приемник света - фотодиод типа ФД-263-01 и электронная схема для управления работой мини-блока).

Работой комплекса в целом и отдельно каждым модулем управляет персональный компьютер. В комплекте с компьютером поставляется CD диск с прикладной программой, управляющей процессом измерений. На мониторе компьютера отображается вся текущая информация: режимы измерений, результаты измерений, результаты обработки данных, при необходимости создается база экспериментальных данных.

Комплекс может быть укомплектован любым количеством контрольноизмерительных модулей.

Фото общего вида комплексов представлено на рисунках 1 - 3.

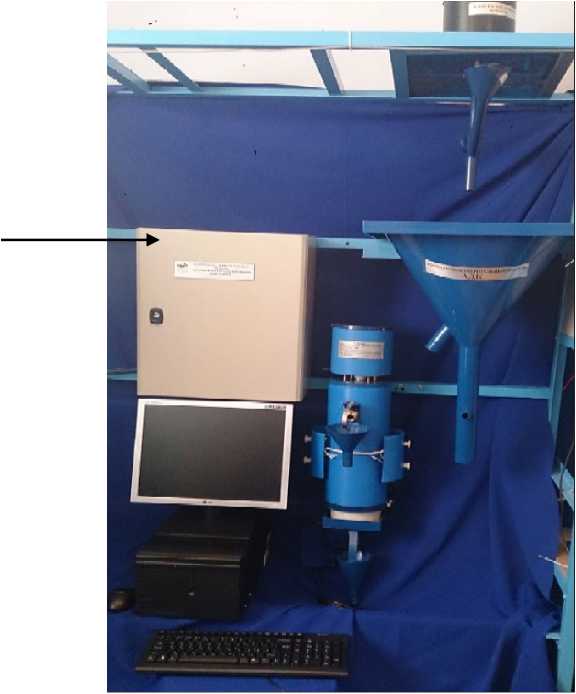

Рисунок 1 - Фото общего вида КИМ «АДК»

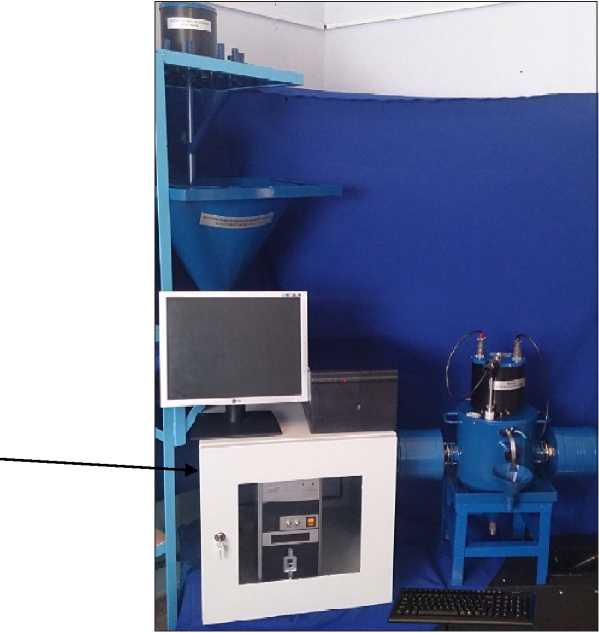

Рисунок 2 - Фото общего вида КИМ «Коагулянт-осветлитель»

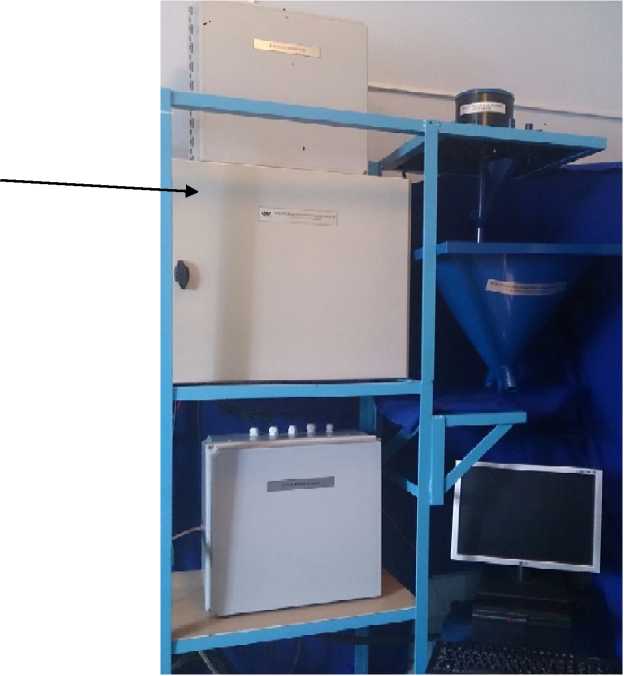

Рисунок 3 - Фото общего вида КИМ «Хлор-мониторинг»

Пломбирование блоков приводов (блок распределения потоков, блок стеклоочистки, блок очистки электродов), датчика кондуктометрического и рабочей емкости осуществляется на соединении крышек с корпусами в месте крепления винтов.

Пломбирование блоков измерения и блоков, установленных в шкафы, закрывающиеся на ключи, осуществляется на соединении дверей с корпусами шкафов ниже места крепления замка.

Места нанесения поверочных наклеек:

- КИМ «Коагулянт-Осветлитель»: корпус блока стеклоочистки;

- КИМ «АДК»: корпус блока очистки электродов;

- КИМ «Хлор-мониторинг»: корпус блока измерения - лицевая сторона пластикового шкафа.

Идентификационные данные программного обеспечения (ПО) комплексов приведены в таблице 1.

Уровень защиты ПО анализаторов «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено изготовителем при нормировании метрологических характеристик анализаторов.

Таблица 1 - Идентификационныеданные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.

Таблица 4 - Комплектность средства измерений

Окончание таблицы 4

П р и м е ч а н и е - По требованию заказчика поставка комплекса может быть произведена с любым количеством контрольно-измерительных модулей.

Поверка осуществляется по документам:

- ДНМ20.00.001МП (МП 36-223-2010) «Комплексы автоматические контрольноаналитические «УНИТОК-1». Контрольно-измерительные модули «Коагулянт-осветлитель». Методика поверки», утвержденному ФГУП «УНИИМ» в 2010 г. с изменением № 2, утвержденному 31.12.2019 г.;

- ДНМ20.00.000МП (МП 35-223-2010) «Комплексы автоматические контрольноаналитические «УНИТОК-1». Контрольно-измерительные модули «АДК». Методика поверки», утвержденному ФГУП «УНИИМ» в 2010 г. с изменением № 2, утвержденному 31.12.2019 г.;

- ДНМ20.00.002МП (МП 37-223-2010) «Комплексы автоматические контрольноаналитические «УНИТОК-1». Контрольно-измерительные модули «Хлор-мониторинг». Методика поверки», утвержденному ФГУП «УНИИМ» в 2010 г. с изменением № 2, утвержденному 31.12.2019 г.

Основные средства поверки:

- стандартные образцы (СО) удельной электрической проводимости водных сред: ГСО 7376-97 (УЭП 0,1414 См/м, относительная погрешность 0,25 %); ГСО 7377-97 (УЭП 0,02949 См/м, относительная погрешность 0,25 %); ГСО 7378-97 (УЭП 0,004638 См/м, относительная погрешность 0,25 %);

- СО мутности (формазиновая суспензия) ГСО 7271-96 (мутность по формазиновой шкале 4000 ЕМФ, относительная погрешность ±2,0 %);

• - СО имитатора массовой концентрации остаточного активного хлора в воде и водных средах ГСО 8203-2002 (массовая концентрация остаточного активного хлора (1000,0±50,0) мг/дм³, относительная погрешность 1,0 %);

• - государственный эталон единицы рН третьего разряда в диапазоне значений от 1 до 14 рН (регистрационный номер в Федеральном информационном фонде 33545-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27987-88 Анализаторы жидкости потенциометрические ГСП. Общие технические условия.

ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия.

ГОСТ 8.120-2014 Государственная система единства измерений. Государственная поверочная схема для средств измерений pH.

Приказ Федерального агентства по техническому регулированию и метрологии от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей».

ДНМ20.00.000ТУ «Комплексы автоматические контрольно-аналитические «УНИТОК-1». Технические условия».

Общество с ограниченной ответственностью «Научно-внедренческий центр УНИТОК» (ООО «НВЦ УНИТОК»),

ИНН 6662106930

Адрес: 620100, г. Екатеринбург, ул. Мичурина, 231-61

Телефон/факс (343) 374-40-15, 261-10-11

Е-mail: info@unitok.ru.

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18, факс (343) 350-20-39

E-mail:uniim@uniim.ru
