МИНИСТЖРСТВО ПРОМЫШЛЕННОСТИ ИТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

О внесении изменений в описание типа на установки динамические «Микрогаз-Ф»

Во исполнение приказа Министерства промышленностй и торговли Российской Федерации от 25 июня 2013 г. № 970 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940, в связи с обращением ЗАО «Интера» от 21 апреля 2016 г. № б/н (вх. от 25 апреля 2016 г. № 10005) приказываю:

• 1. Внести изменения в описание типа на установки динамические «Микрогаз-Ф», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 24605-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  .С

  .Голубев

Заместитель Руководителя

Федерального агентства

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «26» мая 2016 г. № 675

Изменения в описание типа на установки динамические «Микрогаз-Ф»

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ

Установки динамические «Микрогаз-Ф»

Установки динамические «Микрогаз-Ф» предназначены для приготовления газовых и парогазовых смесей с заданной массовой концентрацией или объемной долей компонентов (в том числе, содержащих коррозионно-активные и легко сорбирующиеся вещества, не подлежащие длительному хранению).

Принцип действия установок динамических «Микрогаз-Ф» основан на непрерывном генерировании газовых (парогазовых) смесей с применением термодиффузионного метода (с применением источников микропотока - ИМП), или методом динамического разбавления (смешением потоков газов с заданными объемными расходами), а также их комбинации. В качестве газов-разбавителей применяют чистые индивидуальные газы (азот, аргон, гелий), а также воздух в баллонах под давлением.

Конструктивно установка «Микрогаз-Ф» состоит из корпуса, в котором размещены газовая схема, термостаты для ИМП, регуляторы расхода потоков газа, электронные схемы управления.

На лицевой и задней панели корпуса расположены элементы индикации для управления режимом работы установки, коммутации внешних газовых линий и разъём для подключения ПЭВМ.

В корпусе, в зависимости от модификации (таблица 1) может быть установлено до четырех термостатов и до шести независимых каналов формирования потоков газов, управляемых с помощью регуляторов расхода (в стандартной комплектации откалиброванных по азоту или воздуху). Комплектация, схема смешения, диапазоны регулирования расхода газов по каналам, определяются техническим заданием в соответствии с требованиями потребителя. В качестве опции возможно проведение калибровки регуляторов каналов формирования потоков по другим газам.

При использовании генератора в сфере государственного регулирования обеспечения единства измерений, в качестве источников целевых компонентов и газов-разбавителей должны применяться: ИМП - меры 1-го разряда или рабочие эталоны, ГСО состава чистых газов и газовых смесей в баллонах под давлением 0,1,2 разрядов.

Таблица 1 - Модификации установок динамических «Микрогаз-Ф»

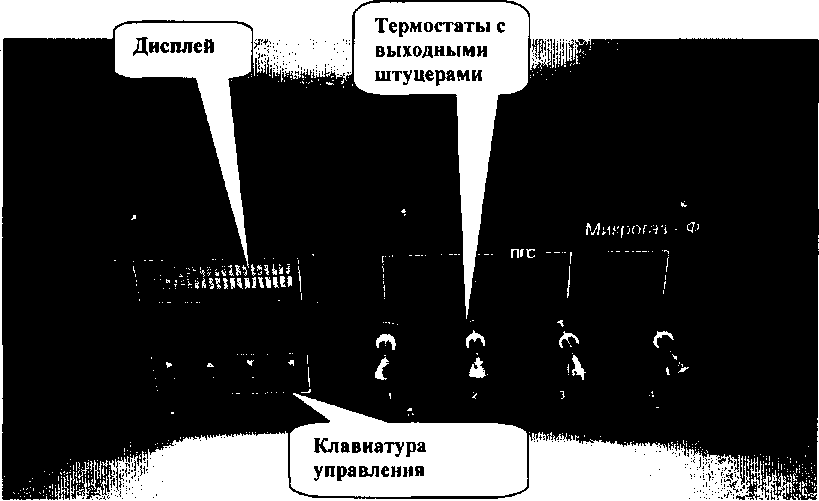

Рисунок 1- Общий вид установки динамической «Микрогаз-Ф» (модификация "Микрогаз-Ф46")

Табличка с заводским номером и датой изготовления

Рисунок 2 - Вид задней панели установки динамической «Микрогаз-Ф» (модификация "Микрогаз-Ф46")

Рисунок 3 - Общий вид установки динамической «Микрогаз-Ф» с сенсорным дисплеем

Предохранители

Выключатель

питания

Табличка с заводским номером и датой ^изготовления

Разъем USB

Знак утверждения

Входные

штуцера

Выходные

штуцера

Разъем

RS 232

Сетевой разъем

Клемма заземления

Рисунок 4 - Вид задней панели установки динамической «Микрогаз-Ф» с сенсорным дисплеем

Паспортная табличка с указанием модификации

Рисунок 5 - Паспортная табличка с указанием модификации

Программное обеспечение

Установки имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Влияние программного обеспечения установок учтено при нормировании метрологических характеристик.

Диапазон регулирования расходов в каналах формирования потоков газа^1}, см³/мин                                                                  от 1 до 2500

Пределы допускаемой относительной погрешности расхода в каналах формирования газовых потоков²⁾, %

Диапазон регулирования температуры в термостате, °C                     от 30 до 120

Пределы допускаемой абсолютной погрешности поддержания температуры термостата, °C

в диапазоне от 30 до 60 °C вкл.

в диапазоне свыше 60 до 120 °C

Диапазон массовой концентрации целевого компонента в от 1-10'² до приготавливаемых газовых смесях (термодиффузионный режим), мг/м³

в диапазоне от 0,01 до 1,00 мг/м³ вкл.

в диапазоне св. 1,0 до 100,0 мг/м³ вкл.

в диапазоне св. 100 до 10000 мг/м³

Диапазон объемной доли метана в газовых смесях с воздухом³), %           от 0,44 до 2,20

(НКПР)                                                                    (от 0,1 до 0,5)

Пределы относительной погрешности объемной доли метана в газовых смесях с воздухом, %, не более

Диапазон коэффициентов разбавления                                   от 2 до 2500

Пределы допускаемой относительной погрешности коэффициента разбавления,⁴) %, не более

Потребляемая мощность, Вт, не более

Время выхода на режим, ч, не более

Габаритные размеры, мм, не более                                        190x490x650

Масса, кг, не более

Условия эксплуатации:

• - температура окружающего воздуха, °C

• - атмосферное давление, кПа

• - напряжение переменного тока, В

• - частота переменного тока, Гц

наносится на специальную табличку или непосредственно на заднюю панель прибора методом шелкографии и на титульный лист руководства по эксплуатации 025.07.43.РЭ.

Комплектность установки динамической «Микрогаз-Ф» приведена в таблице 3. Таблица 3

Установки динамические «Микрогаз-Ф» могут дополнительно комплектоваться внешними устройствами коммутации газовых линий, стендами, побудителями расхода, генераторами нулевых газов, компрессорами, ИМП и т.д., которые не оказывают влияния на заявленные метрологические характеристики установок.

осуществляется по документу «Инструкция. Установки динамические «Микрогаз-Ф». Методика поверки. 025.07.43 МП», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 18.12.2012.

Основные средства поверки:

• - термометр лабораторный электронный «ЛТ-300», диапазон измерений от минус 50 до 300 °C, пределы допускаемой абсолютной погрешности ±0,5 °C в диапазоне от минус 50 до 199,99 °C, ±0,2 °C, в диапазоне от 200,0 до 300,0 °C;

• - счетчик газа барабанный WS-1A (SHINAGAWA), диапазон измерений от 0,001 до 0,6 м³/ч, пределы допускаемой относительной погрешности ±0,5 %;

• - калибратор расхода газа Met Lab ML-800 с измерительными ячейками:

ML-800-3, диапазон измерения расхода от 1 до 20 см³/мин, пределы допускаемой относительной погрешности измерений ±0,3 %;

ML-800-10, диапазон измерения расхода от 5 до 500 см³/мин, пределы допускаемой относительной погрешности измерений ±0,2 %;

ML-800-24, диапазон измерения расхода от 50 до 5000 см³/мин, пределы допускаемой относительной погрешности измерений ±0,2 %.

Знак поверки в виде наклейки наносится на заднюю панель установки.

Сведения о методиках (методах) измерений методика измерений приведена в руководстве по эксплуатации.

ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Технические условия ТУ 4215-001-59125754-11.

Закрытое акционерное общество «Интера» (ЗАО «Интера»)

ИНН 7723208109

Юридический адрес: 109548, г. Москва, ул. Шоссейная, д. 1-к

Тел./факс (495) 123 65 92

e-mail: info@inte.ru. адрес в Интернет: http://inte.ru

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77/437-56-66

e-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
