Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» ноября 2019 г. № 2803

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Барометры кварцевые МД-20

Назначение средства измерений Барометры кварцевые МД-20 (далее - барометры) предназначены для измерений атмосферного давления.

Принцип действия барометров основан на непрерывном преобразовании абсолютного давления кварцевым датчиком в частотные выходные сигналы с последующим преобразованием их в цифровой код и вычислении физических значений атмосферного давления.

Барометры имеют три исполнения - исполнение 1 ИЛАН.416123.008 (МД-20), исполнение 2 ИЛАН.416123.008-01 (МД-20-1), исполнение 3 ИЛАН.416123.008-02 (МД-20-2) отличающиеся друг от друга электропитанием, материалом корпуса, габаритными размерами, массой, составом и программным обеспечением (ПО).

Вычисляется барометрическая тенденция, накапливается информация об измеренном атмосферном давлении и вычисленной барометрической тенденции в электронной памяти с периодичностью 3 ч в течение последних 30 суток. Наличие встроенного кварцевого датчика температуры позволяет корректировать показания по каналу измерения атмосферного давления в диапазоне рабочих температур.

Управление работой барометров осуществляется от встроенного времязадающего устройства, обеспечивающего отсчет и хранение времени с точностью 1 - 2 с за 1 сутки непрерывной работы.

Формат записи информации в электронную память барометров содержит: номер барометра (NNN), дату (число, месяц, год), время измерений, ч, (tt), измеряемый параметр (в гПа) (РРРРР).

Информация (только для МД-20, МД-20-1) в цифровом виде выводится на индикационное табло барометров по выбору оператора: об измеренном атмосферном давлении в гПа или в мм рт. ст. с периодичностью 10 с, о барометрической тенденции в гПа (знак, значение барометрической тенденции за 3 ч), о дате (число, мес.), о времени (ч, мин).

Формат сообщения об измеренном атмосферном давлении и вычисленной барометрической тенденции может передаваться от барометров в персональный компьютер ПК по интерфейсу RS-232 или по интерфейсу RS-485 в формате MODBUS.

По условиям эксплуатации барометры относятся:

• - по ГОСТ 15150-69 к исполнению В категории 4.2 для температур от минус 30 до 50 °С для исполнений 1, 2 и от минус 40 до 50 °С для исполнения 3 при относительной влажности не более 98 % при температуре 35 °С;

• - по ГОСТ РВ 20.39.304-98 к исполнению О группы 1.3 для температур от минус 30 до 50 °С для исполнений 1, 2 и от минус 40 до 50 °С для исполнения 3 при относительной влажности не более 98 % при температуре 35 °С.

Конструктивно барометры представляют собой прямоугольные конструкции, выполненные из металла (МД-20, МД-20-2) или из пластмассы (МД-20-1).

Общий вид барометров приведен на рисунках 1, 2, 3. На рисунках 4, 5 приведены виды задних панелей барометров МД-20, МД-20-1.

На правой боковой поверхности корпусов барометров МД-20, МД-20-1 внизу и на лицевой панели МД-20-2 нанесены товарный знак предприятия-изготовителя условное обозначение барометра, порядковый номер по системе нумерации предприятия-изготовителя, год выпуска, знак утверждения типа.

Пломбирование барометров выполнено битумной мастикой в местах, указанных на рисунках 3, 4, 5 стрелками.

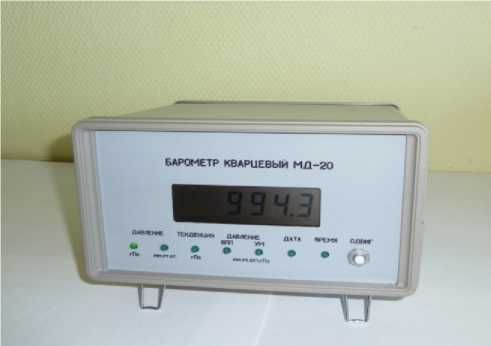

Рисунок 1 - Общий вид барометра кварцевого МД-20

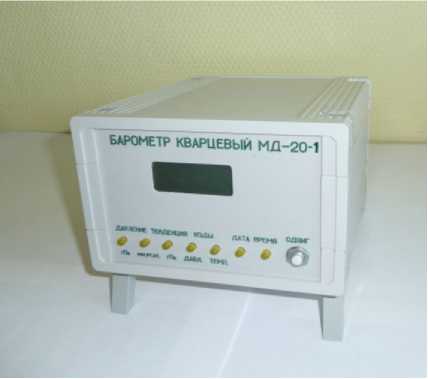

Рисунок 2 - Общий вид барометра кварцевого МД-20-1

Место

пломбирования

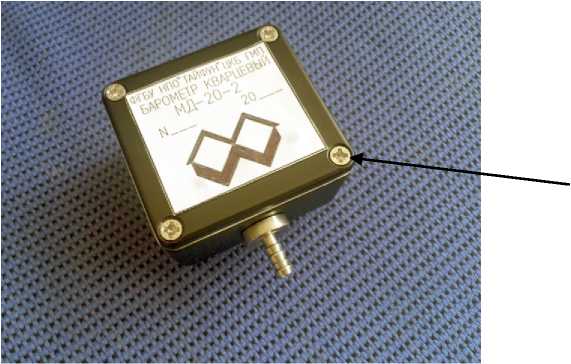

Рисунок 3 - Общий вид барометра кварцевого МД-20-2

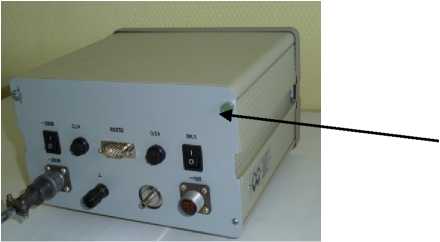

Рисунок 4 - Вид задней панели барометра кварцевого МД-20

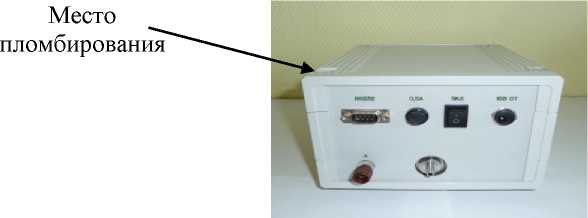

Рисунок 5 - Вид задней панели барометра кварцевого МД-20-1

ПО барометров предназначено для организации измерений, вычисления, отображения на индикаторе, записи в память, формирования сообщений и передачи информации по RS-232 или RS-485 в формате MODBUS.

ПО ИЛАН.505100.003-01 версия 1.1, ИЛАН.505100.004-01 версия 2.1 - встроенное, что исключает возможность удаления и иных преднамеренных и не преднамеренных изменений метрологически значимой части ПО и измеренных данных.

Защита ПО барометров от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Влияние метрологически значимой части ПО на метрологические характеристики барометров не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблицах 1 - 2.

Таблица 1 - Идентификационные данные главной программы Barometrnew-1

Таблица 2 - Идентификационные данные главной программы Barometrnew-2

Примечание - Актуальный номер версии ПО и цифровой идентификатор ПО вносятся в раздел формуляра «Индивидуальные особенности изделия» и в протокол первичной поверки.

Метрологические и технические характеристики барометров МД-20 приведены в

таблице 3.

Таблица 3 - Метрологические и технические характеристики

наносится на барометры методом компьютерной графики с последующим ламинированием и на эксплуатационную документацию в верхней части титульного листа типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу «Инструкция. Барометры кварцевые МД-20. Методика поверки. ИЛАН.416123.008ИС», утвержденному ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 7 ноября 2011 г.

Основные средства поверки:

- барометр БОП-1М (регистрационный № 26469-04), диапазон измерений давления от 30 до 110 кПа, пределы допускаемой абсолютной погрешности измерений давления ±10 Па;

• - барокамера БКМ-0,07, диапазон воспроизведения давления от 500 до1200 гПа;

• - мегаомметр Ф4101 (регистрационный № 4542-74), диапазон измерений сопротивления от 0 до 40 МОм, пределы допускаемой относительной погрешности измерений сопротивления ±2,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в формуляр в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ РВ 20.39.304-98 «Аппаратура, приборы, устройства и оборудование военного назначения. Требования стойкости к внешним воздействующим факторам»

ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды».

РД 52.18.761-2018 «Средства измерений гидрометеорологического назначения сетевые. Общие технические требования».

ГОСТ Р 8.840-2013 «ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - V10⁶ Па»

ИЛАН.416123.008ТУ «Барометры кварцевые МД-20. Технические условия».

Федеральное государственное бюджетное учреждение «Научно-производственное объединение «Тайфун» (ФГБУ «НПО «Тайфун»)

ИНН 4025008866

Юридический адрес: 249038, г. Обнинск, Калужская обл., пр. Ленина, 82;

Почтовый адрес: 249038, г. Обнинск, Калужская обл., ул. Победы, 4;

Телефон: +7 484 397 15 40, факс: +7 484 394 09 10;

E-mail: post@rpatyphoon.ru.

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской федерации» (ГЦИ СИ ФГБУ «ГНМЦ Минобороны России»)

Адрес: 141006, г. Мытищи, Московская обл., ул. Комарова, д. 13

Тел. (495) 583-99-23

Факс: (495) 583-99-48

Аттестат аккредитации государственного центра испытаний средств измерений № RA.RU.311314 от 13.10.2015.

в части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» Адрес: 119361, г. Москва, ул. Озерная, д.46;

Телефон: +7 495 437 55 77, факс: +7 495 437 56 66;

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru.

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
