ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы томографические phoenix

Системы томографические phoenix (далее - системы) предназначены для измерений геометрических параметров изделий сложной формы.

Принцип действия систем основан на прохождении рентгеновского излучения сквозь изделие, при этом на детекторе образуется его проекция, детектор регистрирует и считывает текущие проекции и производит их набор при повороте изделия на 360⁰. При помощи программного обеспечения, используя полученный набор данных, выполняется реконструкция изделия. При наложении срезов друг на друга получают трёхмерную модель изделия с его внешней и внутренней структурой и геометрией.

Конструктивно системы состоят из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника рентгеновского излучения (рентгеновская трубка), генератора высокого напряжения, детектора, манипулятора для установки и перемещения измеряемого изделия.

Системы выпускаются в следующих моделях vltomelx m 240, vltomelx m 300, phoenix vltomelx c 450, phoenix vltomelx L 240, phoenix vltomelx L 300, phoenix vltomelx L 450, nanotom m. Модели отличаются диапазонами показаний и пределами допускаемой абсолютной погрешности измерений линейных размеров, габаритными размерами, толщиной защитного свинцового корпуса. Системы моделей vltomelx m 240, vltomelx m 300, vltomelx L 240, vltomelx L 300, vltomelx L 450 могут комплектоваться дополнительным источником рентгеновского излучения.

В комплект поставки систем входит мера калибровочная для настройки и калибровки системы.

Общий вид систем представлен на рисунке 1.

а) б)

в)

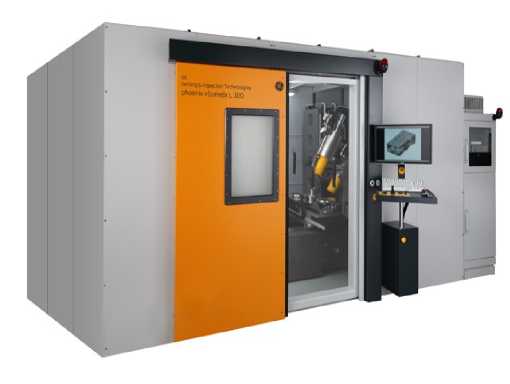

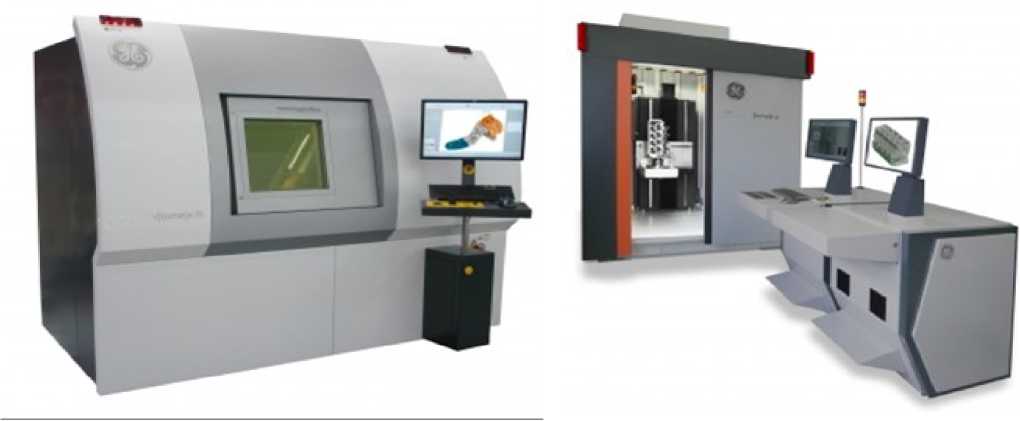

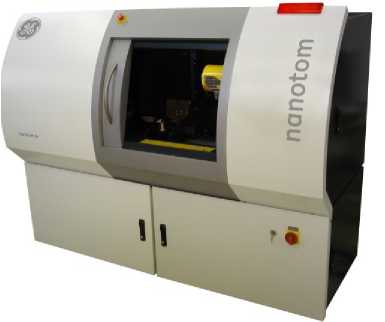

a) vltomelx m 240, vltomelx m 300, б) vltomelx с 450, в) vltomelx L 240, vltomelx L 300, vltomelx L 450, г) nanotom m

Рисунок 1 - Общий вид средства измерений

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

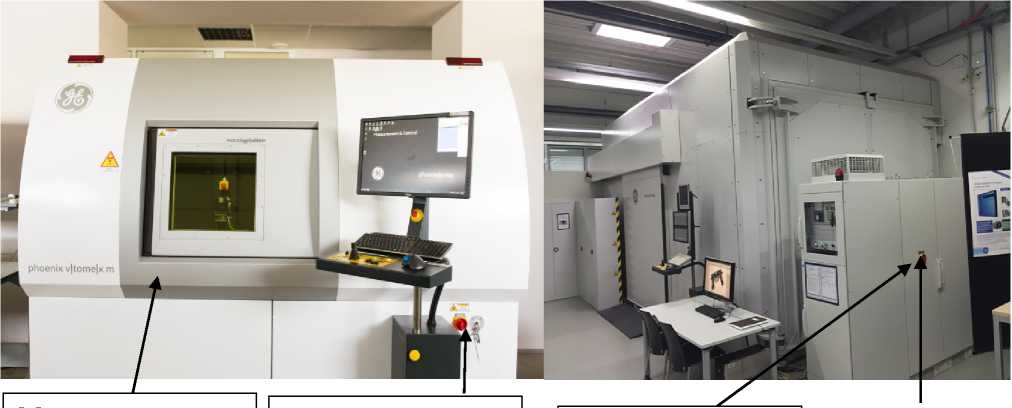

phoenix v|tcme|K

Место пломбировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Системы имеют программные обеспечения (далее - ПО) datoslx и VGStudio MAX. Встроенное ПО datoslx предназначено для управления системой и создания трёхмерной модели изделия и имеет модульную структуру, автономное ПО VGStudio MAX предназначено для передачи, обработки, регистрации данных.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом ПО.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом и в виде наклейки на корпус системы.

Таблица 4 - Комплектность систем

приведены в эксплуатационном документе.

Техническая документация фирмы GE Sensing & Inspection Technologies GmbH, Германия
