Номер по Госреестру СИ: 76480-19
76480-19 Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
(MT мод. MT ZERO 6 и SBM мод. SBM WAVE 5)
Назначение средства измерений:
Стенды балансировочные для колес автомобилей торговой марки Beissbarth серии MT модели MT ZERO 6 и торговой марки Sicam серии SBM модели SBM WAVE 5 (далее - стенды) предназначены для измерений неуравновешенной массы дисбаланса и определения углового положения корректирующих грузов в одной или двух плоскостях коррекции при балансировке колес автомобилей.
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 1
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 2
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 3
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 4
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 5
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 6
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 7
Внешний вид.
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam"
Рисунок № 8
Общие сведения
Дата публикации - 05.01.2020
Срок свидетельства - 28.10.2024
Номер записи - 174336
ID в реестре СИ - 953375
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. MT ZERO 6, MT ZERO 6 Touch AWL, MT ZERO 6,
Производитель
Изготовитель - Фирма "Beissbarth GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2597 от 2019.10.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam" (MT мод. MT ZERO 6 и SBM мод. SBM WAVE 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beissbarth GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16318-97 01.07.2002 |
Стенды балансировочные, MICROTEC мод. 100М, 730, 731, 741, 745 и 746 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16319-02 01.11.2007 |
Стенды для контроля эффективности тормозов автомобилей, MICROBRAKE серий 6000, 7000 и 8000 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16319-05 01.06.2010 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BD (мод. 500, 505, 600, 640, 660, 680) и MB (мод. 30, 60, 6000, 8000, 813, 813 профи, 8100) Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16319-97 01.07.2002 |
Стенды для контроля эффективности тормозов автомобилей, MICROBRAKE серии 6000, 7000 и 8000 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16320-97 01.11.2007 |
Стенды для контроля и регулировки углов установки колес автомобилей, MICROLINE мод. 3000PC Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16321-05 01.04.2010 |
Устройства для измерений углов установки осей и колес автомобилей, MICROLINE мод. ML 3000, ML 4000, ML 4600, ML 5000, ML 5001, VAS 6141, ML 6 Easy, ML 6R Easy, ML 8 Easy, ML 8R Easy, ML 8 Tech, ML 8R Tech, ML 81 Tech, VAG 1995 K Tech, VAG 1818 F Tech, BMV KDS Tech Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16321-97 01.11.2007 |
Стенды контроля и регулировки углов установки колес автомобилей, MICROLINE мод. 4000 и 4600 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23917-02 01.12.2007 |
Станки балансировочные, Microtec 700, Microtec 800 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23917-05 01.03.2010 |
Станки балансировочные, Microtec 700, Microtec 800 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29409-05 01.07.2010 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, MB 1000 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41798-09 01.12.2014 |
Устройства для измерений углов установки колес автомобилей, Easy 3D Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41798-16 18.05.2021 |
Устройства для измерений углов установки колес автомобилей, Easy 3D Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44489-10 01.08.2015 |
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, BD и MB Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44490-10 01.08.2015 |
Устройства для измерений углов установки колес автомобилей, MICROLINE Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44490-16 18.05.2021 |
Устройства для измерений углов установки колес автомобилей, MICROLINE Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44491-10 01.08.2015 |
Станки балансировочные, Microtec 700 и Microtec 800 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49711-12 05.05.2017 |
Станки балансировочные, MT, VAS Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52302-12 27.12.2017 |
Устройства для измерений углов установки колес автомобилей, KDS 3D, VAS6767, EASY3D MB Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63991-16 18.05.2021 |
Стенды балансировочные, VAS 6348, VAS 6602-2, VAS 6603-2, VAS 6603P-2 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
64013-16 18.05.2021 |
Стенды тормозные, BD, МВ Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76480-19 28.10.2024 |
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam", MT мод. MT ZERO 6 и SBM мод. SBM WAVE 5 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam" (MT мод. MT ZERO 6 и SBM мод. SBM WAVE 5)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam" (MT мод. MT ZERO 6 и SBM мод. SBM WAVE 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
11118 | 11118 |
Программное обеспечение
Стенды имеют встроенное программное обеспечение (далее - ВПО), которое устанавливается на стенды при вводе их в эксплуатацию представителем авторизованной сервисной службы. ВПО служит для управления функциональными возможностями стендов, проведения измерений, обработки и отображения результатов измерений.
Уровень защиты ВПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО |
02.00.007 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус стендов в виде наклейки и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к стендам балансировочным для колес автомобилей торговой марки Beissbarth серии MT модели MT ZERO 6 и торговой марки Sicam серии SBM модели SBM WAVE 5
Техническая документация «BEISSBARTH GmbH», Германия
Поверка
Поверкаосуществляется по документу МП АПМ 14-19 «Стенды балансировочные для колес автомобилей торговой марки Beissbarth серии MT модели MT ZERO 6 и торговой марки Sicam серии SBM модели SBM WAVE 5. Методика поверки», утверждённому ООО «Автопрогресс-М» «12» февраля 2019 г.
Основные средства поверки:
-
- весы лабораторные электронные AJ-2200CE (рег. № 25752-07);
-
- линейка измерительная металлическая (рег. № 66266-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«BEISSBARTH GmbH», Германия
Адрес: Hanauer Str. 101, 80993 Munchen, Germany
Тел./факс: +49-(0)89-14901-285
E-mail: sales@beissbarth.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-03-50, факс: +7 (495) 120-03-50 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия стендов основан на вычислении неуравновешенной массы дисбаланса и углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Стенды конструктивно состоят из основных частей: станины, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной или пневматический привод крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
Стенды выпускаются в следующих шестнадцати модификациях: MT ZERO 6 LCD AWLP, MT ZERO 6 LCD AW, MT ZERO 6 LCD AWL, MT ZERO 6 LCD AWP, MT ZERO 6 Touch AW, MT ZERO 6 Touch AWL, MT ZERO 6 Touch AWP, MT ZERO 6 Touch AWLP, SBM WAVE 5 Touch AW, SBM WAVE 5 Touch AWL, SBM WAVE 5 Touch AWP, SBM WAVE 5 Touch AWLP, SBM WAVE 5 LCD AW, SBM WAVE 5 LCD AWL, SBM WAVE 5 LCD AWP, SBM WAVE 5 LCD AWLP и предназначены для балансировки колес легковых автомобилей.
Расшифровка применяемых буквенных индексов в окончании наименований выпускаемых модификаций приведена в таблице 1.
Таблица 1 - Расшифровка цифровых и буквенных индексов в наименовании модификаций
|
Буквенный индекс |
Расшифровка |
|
A |
Стенды оснащены автоматическим позиционированием колеса |
|
W |
Стенды оснащены автоматическим определением ширины колеса |
|
L |
Стенды оснащены лазерным указателем, показывающим место для установки корректирующих грузов |
|
P |
Стенды оснащены пневматическим зажимом для крепления колеса |
|
LCD |
Стенды имеют LCD-дисплей |
|
TOUCH |
Стенды имеют сенсорный монитор |
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензометрической системы внутри корпуса стендов.
Общий вид стендов представлен на рисунках 1 - 8.

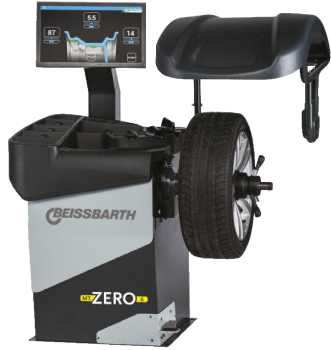

Рисунок 2 - Общий вид стендов
MT ZERO 6 LCD AW, MT ZERO 6 LCD AWL

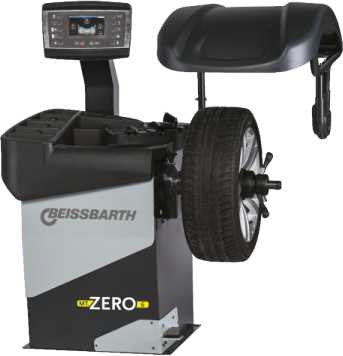

Рисунок 3 - Общий вид стен
дов MT ZERO 6 Touch AW, MT ZERO 6 Touch AWL

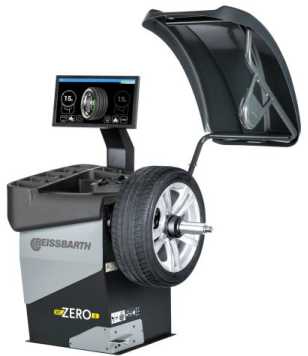

Рисунок 1 - Общий вид стендов MT ZERO 6 LCD AWLP,
MT ZERO 6 LCD AWP
Рисунок 4 - Общий вид стен
дов MT ZERO 6 Touch AWP, MT ZERO 6 Touch AWLP

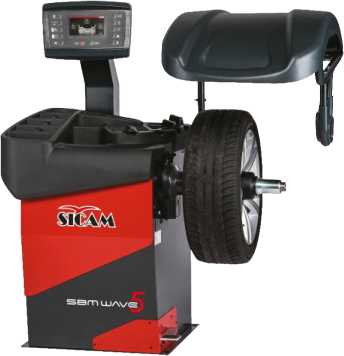

Рисунок 5 - Общий вид стендов
SBM WAVE 5 LCD AW, SBM
WAVE 5 LCD AWL

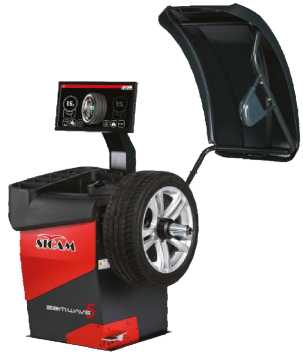

Рисунок 6 - Общий вид стендов
SBM WAVE 5 LCD AWP, SBM
WAVE 5 LCD AWLP

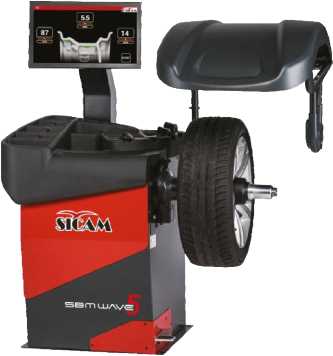

Рисунок 7 - Общий вид стендов SBM WAVE 5 Touch AW, SBM WAVE 5 Touch AWL

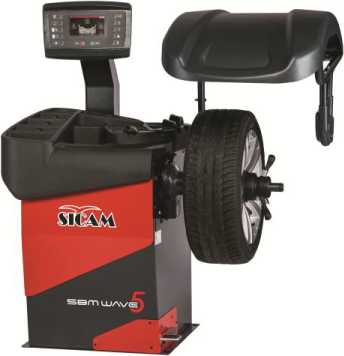

Рисунок 8 - Общий вид стендов SBM WAVE 5 Touch AWP, SBM WAVE 5 Touch AWLP
Таблица 3 - Метрологические характеристики стендов всех модификаций
|
Наименование характеристики |
Значение |
|
Диапазон измерений неуравновешенной массы дисбаланса, г |
от 0 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений неуравновешенной массы дисбаланса, г |
±(1+0,05-М), где M - измеряемая неуравновешенная масса дисбаланса в граммах |
|
Диапазон определения угла установки корректирующей массы, ° |
от 0 до 360 |
|
Предел допускаемой абсолютной погрешности определения угла установки корректирующей массы, ° |
±1,8 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр обода балансируемого колеса, мм |
от 203,2 до 1016,0 |
|
Ширина обода балансируемого колеса, мм |
от 25,4 до 508,0 |
|
Габаритны размеры (Д*Ш*В), мм, не более |
1400x1840x1300 |
|
Максимальная масса балансируемого колеса, кг |
80 |
|
Масса, не более, кг |
160 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Требования по электропитанию: - напряжение питания переменного тока, В |
220+22-33 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность, %, не более |
80 |
