Номер по Госреестру СИ: 52302-12
52302-12 Устройства для измерений углов установки колес автомобилей
(KDS 3D, VAS6767, EASY3D MB)
Назначение средства измерений:
Устройства для измерений углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.

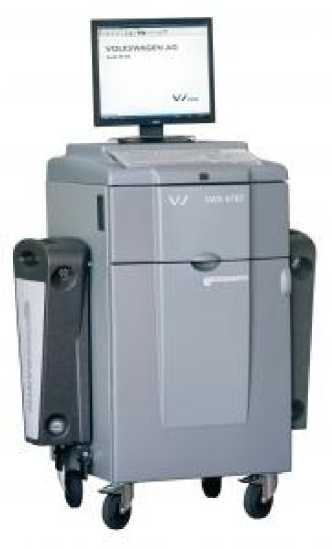

Внешний вид.
Устройства для измерений углов установки колес автомобилей
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 27.12.2017
Номер записи - 142078
ID в реестре СИ - 364478
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, VAS6767, VAS 6767,
Производитель
Изготовитель - Фирма "Beissbarth GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3453 от 2007.12.10 Об утверждении изменения №1 "Правил по проведению работ в Системе сертификации механических транспортных средств и прицепов"
Наличие аналогов СИ: Устройства для измерений углов установки колес автомобилей (KDS 3D, VAS6767, EASY3D MB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beissbarth GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16318-97 01.07.2002 |
Стенды балансировочные, MICROTEC мод. 100М, 730, 731, 741, 745 и 746 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16319-02 01.11.2007 |
Стенды для контроля эффективности тормозов автомобилей, MICROBRAKE серий 6000, 7000 и 8000 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16319-05 01.06.2010 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BD (мод. 500, 505, 600, 640, 660, 680) и MB (мод. 30, 60, 6000, 8000, 813, 813 профи, 8100) Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16319-97 01.07.2002 |
Стенды для контроля эффективности тормозов автомобилей, MICROBRAKE серии 6000, 7000 и 8000 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16320-97 01.11.2007 |
Стенды для контроля и регулировки углов установки колес автомобилей, MICROLINE мод. 3000PC Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16321-05 01.04.2010 |
Устройства для измерений углов установки осей и колес автомобилей, MICROLINE мод. ML 3000, ML 4000, ML 4600, ML 5000, ML 5001, VAS 6141, ML 6 Easy, ML 6R Easy, ML 8 Easy, ML 8R Easy, ML 8 Tech, ML 8R Tech, ML 81 Tech, VAG 1995 K Tech, VAG 1818 F Tech, BMV KDS Tech Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16321-97 01.11.2007 |
Стенды контроля и регулировки углов установки колес автомобилей, MICROLINE мод. 4000 и 4600 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23917-02 01.12.2007 |
Станки балансировочные, Microtec 700, Microtec 800 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
23917-05 01.03.2010 |
Станки балансировочные, Microtec 700, Microtec 800 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29409-05 01.07.2010 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, MB 1000 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
41798-09 01.12.2014 |
Устройства для измерений углов установки колес автомобилей, Easy 3D Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41798-16 18.05.2021 |
Устройства для измерений углов установки колес автомобилей, Easy 3D Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44489-10 01.08.2015 |
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, BD и MB Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44490-10 01.08.2015 |
Устройства для измерений углов установки колес автомобилей, MICROLINE Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44490-16 18.05.2021 |
Устройства для измерений углов установки колес автомобилей, MICROLINE Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44491-10 01.08.2015 |
Станки балансировочные, Microtec 700 и Microtec 800 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49711-12 05.05.2017 |
Станки балансировочные, MT, VAS Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52302-12 27.12.2017 |
Устройства для измерений углов установки колес автомобилей, KDS 3D, VAS6767, EASY3D MB Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
63991-16 18.05.2021 |
Стенды балансировочные, VAS 6348, VAS 6602-2, VAS 6603-2, VAS 6603P-2 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
64013-16 18.05.2021 |
Стенды тормозные, BD, МВ Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76480-19 28.10.2024 |
Стенды балансировочные для колес автомобилей торговой марки "Beissbarth" и торговой марки "Sicam", MT мод. MT ZERO 6 и SBM мод. SBM WAVE 5 Фирма "Beissbarth GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.
Кто поверяет Устройства для измерений углов установки колес автомобилей (KDS 3D, VAS6767, EASY3D MB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Устройства для измерений углов установки колес автомобилей (KDS 3D, VAS6767, EASY3D MB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10536 | 9963 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
9390 | 9963 |
Программное обеспечение
Программное обеспечение разработано специально для измерений углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Easy3D-OE |
Easy3D-OE |
5.0 |
4D38E177 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус приборной стойки методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика выполнения измерений приведена в документе: «Устройства для измерений углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB. Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измерений -устройствам для измерений углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB
1. ГОСТ 25176-82 «Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования»;
2. Техническая документация «Beissbarth GmbH», Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- для применения вне сферы государственного регулирования обеспечения единства измерений.
Поверка
Поверкаосуществляется по документу МП АПМ 46-12 «Устройства для измерения углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс - М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
-
- квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;
-
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.
Изготовитель
«Beissbarth GmbH», ГерманияHanauer Strasse 101, 80993 Munchen, Germany
Тел.: +49-(0)89-14901-0, Факс: +49-(0)89-14901-240
E-mail: info@beissbarth.com
Заявитель
ООО «Роберт Бош »ул. Академика Королева, д. 13, стр. 5, 129515, Москва, РФ
Тел.: +78162 948080, Факс: +7 495 935-7198
E-mail: info@ru.bosch.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н. Тел.: +7(495) 937-04-00, факс: +7 (495) 785-0512E-mail: info@autoprogress-m.ru
В моделях устройств для измерений углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB процесс измерений осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.
Управление процессом измерений производится при помощи персонального компьютера. В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля. Программным обеспечением предусмотрена возможность обновления базы данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Устройства для измерений углов установки колес автомобилей KDS 3D, VAS6767,
EASY3D MB конструктивно состоят из передвижной приборной стойки, четырех светоотражающих мишеней с элементами крепления на передних колесах и двух измерительных модулей с элементами крепления на внешних боковых поверхностях аппарелей подъемного устройства, на котором устанавливается диагностируемый автомобиль. Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер и клавиатуру.
Для ограничения доступа к определённым частям в целях несанкционированной
настройки и вмешательства производится пломбирование стыка между деталями корпуса считывающих видеокамер, а также корпуса персонального компьютера, находящегося внутри приборной стойки.
Общий вид устройств для измерений углов установки колес автомобилей KDS 3D, VAS6767, EASY3D MB
- измерительная стойка с распределительным боксом, источником бесперебойного питания и коммутатором для сети;
- системный блок персонального компьютера ;
- ЖКД монитор ;
- натяжное приспособление для тормоза ;
- стопор руля ;
- цветной принтер DIN A4;
- набор измерительных устройств ;
- DVD с контрольными данными «PKV/VANS»;
- комплект плит для легкового автомобиля (4 шт .);
- руководство по эксплуатации ;
- методика поверки .
По отдельному заказу поставляется калибровочное приспособление.
|
Наименование параметра |
Значение параметра |
|
Диапазон измерений углов развала колес, ...° |
±2 |
|
Пределы допускаемой абсолютной погрешности измерений углов развала колес, |
±3 |
|
Диапазон измерений углов суммарного схождения колес (передних и задних), ...° |
± 2 |
|
Пределы допускаемой абсолютной погрешности измерений углов суммарного схождения колес (передних и задних), .. |
±3 |
|
Диапазон измерений углов продольного наклона оси поворота колес, ... ° |
± 18 |
|
Пределы допускаемой абсолютной погрешности измерений углов продольного наклона оси поворота колес, |
±4 |
|
Диапазон измерений углов поперечного наклона оси поворота колес, . ° |
± 18 |
|
Пределы допускаемой абсолютной погрешности измерений углов поперечного наклона оси поворота колес, .. |
±4 |
|
Габаритные размеры, не более, мм | |
|
- приборной стойки |
1520x880x770 |
|
- измерительного блока |
130x320x630 |
|
Масса, не более, кг | |
|
- приборной стойки |
110 |
|
- измерительного блока |
9,3 |
|
Рабочий диапазон температур, °С |
+5 - +40 |
|
Требования по электропитанию | |
|
Номинальное напряжение питания, В |
220+10% 220-15% |
|
Частота питающей сети, Гц |
50 ± 1 |
