СВК представляет собой комплекс измерительных и технических средств и состоит из силоприемных модулей СМ (далее - СМ), индикаторов обнаружения ТС, модуля измерения габаритных размеров (далее - МИГ), модуля позиционирования и определения числа колес (скатов) на оси движущегося ТС (далее - МПС), модуля фото-видеофиксации и распознавания ГРЗ ТС (далее - МВР), шкафа с электронной частью (далее - ШЭ), устройства передачи данных и специального программного обеспечения (далее - ПО).

Принцип действия СВК состоит в следующем:

• -    СМ преобразуют деформацию упругих элементов, входящих в их состав тензорезисторных датчиков, возникающую под действием нагрузки от колес движущегося ТС, в аналоговый электрический сигнал, изменяющийся пропорционально приложенной нагрузке. Аналоговый электрический сигнал преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в ШЭ;

• -    МИГ преобразует сигналы, возникающие при непрерывном сканировании оптическим излучателем движущегося ТС, в цифровые параметры, пропорциональные длине, ширине, высоте ТС, которые по линии связи передаются в промышленный компьютер, расположенный в ШЭ;

• -    МВР измеряет скорость движения ТС, значения текущего времени, синхронизированные с национальной шкалой времени UTC(SU), а также текущие навигационные параметры, определяя на их основе географические координаты СВК. МВР обеспечивает получение изображений ТС в момент выполнения измерений его весогабаритных параметров, фотофиксацию и автоматическое распознавание ГРЗ ТС. В состав МВР входят устройство синхронизации времени УСВ-3 (рег. № 64242-16 в ФИФОЕИ средств измерений утвержденного типа), а также, в зависимости от комплектации, комплексы аппаратнопрограммные «Вокорд-Трафик М» (рег. № 81370-21 в ФИФОЕИ средств измерений утвержденного типа) или комплексы измерительные программно-технические «Азимут 4» (рег. № 78866-20 в ФИФОЕИ средств измерений утвержденного типа).

СМ, изготовленные из нержавеющей стали, представляют собой работающие на сжатие фасонные измерительные брусы. Они опираются на монолитное основание из специального компаунда, сформированное на дне пазов прямоугольного сечения, отфрезерованных в дорожном асфальто- или цементобетонном полотне перпендикулярно направлению движения ТС. Все СМ формируют на полосе движения ТС линии, расположенные на определенном расстоянии друг от друга. Данная конструктивная особенность СВК позволяет определить расстояние между осями движущегося ТС и их количество. Межосевые расстояния вычисляются как произведение интервала времени между прохождением осей через линии СМ на значение скорости их движения, определяемой как частное от деления расстояния между линиями СМ на время прохождения его каждой осью ТС. Полная масса ТС находится путем суммирования всех его осевых нагрузок. Полученная информация по последовательным интерфейсам RS-232C и Ethernet передается на внешние устройства (ПК и т.п.).

Оптические излучатели МИГ жестко крепятся на П-образном портале над полосами движения ТС.

Пьезополимерные кабели МПС монтируются в дорожное полотно под углом к оси СМ и направлению движения ТС, что позволяет определять количество колес (скатов) на оси ТС.

Индуктивные петли индикаторов обнаружения ТС монтируются в дорожное полотно в непосредственной близости от СМ, что позволяет фиксировать присутствие ТС в зоне измерительной дистанции.

ШЭ предназначен для сбора, обработки сигналов со всех измерительных технических средств СВК - СМ, МИГ, МПС, индикаторов обнаружения ТС и МВР, синхронизации и формирования пакета данных, а также передачи его на внешние устройства. ШЭ представляет собой контейнер прямоугольной формы со степенью защиты IP65 по ГОСТ 14254-2015 и обеспечивает контроль работоспособности и самодиагностику всей системы СВК в целом.

Расположенный в ШЭ источник бесперебойного питания обеспечивает работу промышленного компьютера и телекоммуникационного оборудования СВК в течение 20 мин после отключения основного источника питания.

СВК выпускаются в различных модификациях, отличающихся набором основных функций, а также типами используемых в составе МВР комплексов фото-видеофиксации, и имеющих наименование

X - число поперечных линий (сечений) дороги с интегрированными в нее СМ,

Р - наличие МВР и ПО для распознавания государственного регистрационного знака ТС,

Y - тип входящего в состав МВР СВК комплекса фото-видеофиксации (М - АПК «Вокорд Трафик М», А - КИПТ «Азимут 4»)

В - наличие МИГ,

С - наличие МПС.

Архитектура СВК позволяет интегрировать в ее состав дополнительные измерительные модули, комплексы, камеры или устройства, которые определяют параметры, относящиеся к области обеспечения безопасности дорожного движения (установление факта административного правонарушения, измерение температуры и влажности окружающего воздуха или дорожной одежды, метеоданные и т.д.), удовлетворяющие требованиям статьи 9 Закона РФ от 26 июня 2008 года № 102-ФЗ "Об обеспечении единства измерений", включая обязательные метрологические и технические требования к средствам измерений, и установленные законодательством Российской Федерации о техническом регулировании обязательные требования.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку, расположенную на дверце ШЭ в виде цифрового обозначения.

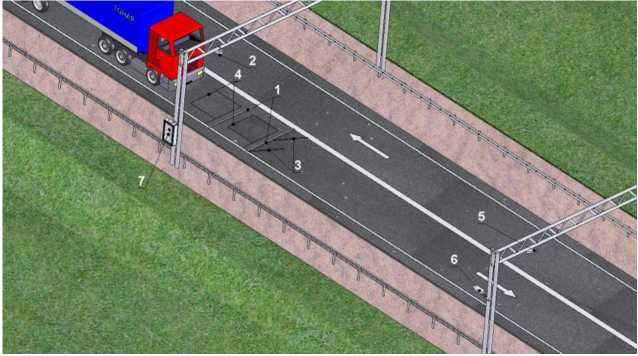

Общий вид зоны измерительной дистанции СВК представлен на Рисунке 1.

Рисунок 1 - Общий вид зоны измерительной дистанции СВК

1 - линии СМ, 2 - оптические излучатели МИГ, 3 - пьезополимерные кабели МПС, 4 -индуктивные петли индикаторов обнаружения ТС, 5  - видеокамера распознавания

государственного регистрационного знака ТС МВР, 6 - обзорная видеокамера МВР, 7 - ШЭ

Пломбированию системы не подлежат.

Т аблица 4 —

Т аблица 2 — Метрологические характеристики

Т аблица 3 — Основные технические характеристики
