Сведения о средстве измерений: 91751-24 Весы платформенные электронные морские

Номер по Госреестру СИ: 91751-24
91751-24 Весы платформенные электронные морские
(Волна)

Назначение средства измерений:
Весы платформенные электронные морские Волна (далее - весы) предназначены для измерений массы грузов на судах.

сертификация программного обеспечения

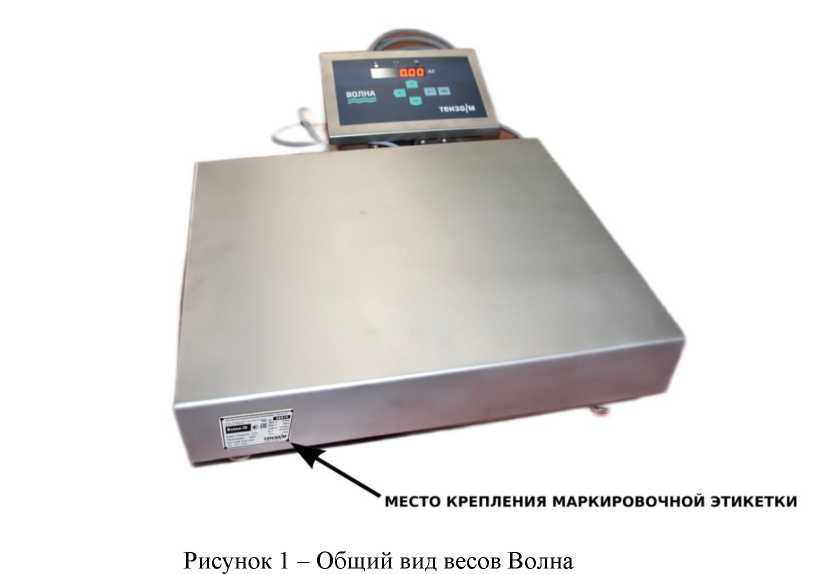

Внешний вид. Весы платформенные электронные морские , http://oei-analitika.ru рисунок № 1
Внешний вид.
Весы платформенные электронные морские
Рисунок № 1
Внешний вид. Весы платформенные электронные морские , http://oei-analitika.ru рисунок № 2
Внешний вид.
Весы платформенные электронные морские
Рисунок № 2

Общие сведения

Дата публикации - 30.03.2024
Срок свидетельства - 28.03.2029
Номер записи - 193627
ID в реестре СИ - 1415499
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ВОЛНА-60, ВОЛНА-30,

Производитель

Изготовитель - Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М")
Страна - РОССИЯ
Населенный пункт - г. Люберцы, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_34 Сколько поверяют коммерческие организации - производители средств измерений

Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№837 от 2024.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Весы платформенные электронные морские (Волна)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
58066-14
21.06.2029
 Весы платформенные электронные, ВБ
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
58428-14
15.08.2029
 Весы бункерные электронные, "Поток"
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
42677-14
04.03.2029
 Системы дорожные весового и габаритного контроля, "СВК"
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
91751-24
28.03.2029
 Весы платформенные электронные морские , Волна
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
93341-24

 Датчики силоизмерительные, ОДС
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
95440-25
14.05.2030
 Датчики силоизмерительные тензорезисторные, МИР
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
Отчет - SO_15 Поиск стандартных образцов по заводскому номеру и дополнительному описанию

Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.

На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.

После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.

Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.

Стоимость 200 руб. или по подписке

Кто поверяет Весы платформенные электронные морские (Волна)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)		 РСТ
  • ВОЛНА-60
  • ВОЛНА-30
    		•  5 5 0 0 0 0 0
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • Волна-60
    		•  1 1 1 0 0 0 0 0

    Стоимость поверки Весы платформенные электронные морские (Волна)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Весы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

    ПО весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.

    Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию. ПО предусмотрена автоматическая коррекция показаний при изменении ускорения свободного падения (g) и их колебаний, вызванных качкой судна.

    Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1- Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Волна-30

    Волна-60

    Идентификационное наименование ПО

    —

    —

    Номер версии (идентификационный номер) ПО

    30.ХХ 1)

    60.ХХ 1)

    Цифровой идентификатор ПО 2)

    —

    —

    Алгоритм вычисления цифрового идентификатора ПО 2)

    —

    —

    Примечания:

    • 1) «ХХ» относится к метрологически-незначимой части ПО и может принимать значения от 02 до 99.

    • 2) Конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

    Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий».


    Знак утверждения типа

    Знак утверждения типа

    наносится термосублимационным способом на маркировочную табличку, расположенную на ГПП, как показано на рисунке 2.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ТЖКФ.404432.0000 РЭ.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания;

    Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 4 июля 2022 г. № 1622;

    ТУ 28.29.39-111-18217119-2022 Весы платформенные электронные морские Волна. Технические условия.

    Правообладатель

    Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351

    Юридический адрес: 140050, Московская обл., г. Люберцы, дп. Красково, ул. Вокзальная, д. 38

    Телефон (факс): +7 (495) 745-3030

    Web-сайт: www.tenso-m.ru

    E-mail: tenso@tenso-m.ru

    Поверка

    Поверка» паспорта весов.

    Заводской номер, имеющий цифровой формат, наносится термосублимационным способом на маркировочную табличку. Внешний вид маркировочной таблички приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

    Место

    нанесения

    знака

    утверждения

    типа

    Рисунок 2 - Внешний вид маркировочной таблички весов Волна

    Место

    нанесения

    заводского

    номера

    Программное обеспечение

    Весы имеют встроенное программное обеспечение (далее - ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

    ПО весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО.

    Конструкция весов исключает возможность несанкционированного влияния на ПО весов и измерительную информацию. ПО предусмотрена автоматическая коррекция показаний при изменении ускорения свободного падения (g) и их колебаний, вызванных качкой судна.

    Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1- Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Волна-30

    Волна-60

    Идентификационное наименование ПО

    —

    —

    Номер версии (идентификационный номер) ПО

    30.ХХ 1)

    60.ХХ 1)

    Цифровой идентификатор ПО 2)

    —

    —

    Алгоритм вычисления цифрового идентификатора ПО 2)

    —

    —

    Примечания:

    • 1) «ХХ» относится к метрологически-незначимой части ПО и может принимать значения от 02 до 99.

    • 2) Конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

    Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 — «высокий».

    Метрологические и технические характеристики

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики для модификации

    Волна-30

    Волна-60

    Класс точности по ГОСТ OIML R 76-1-2011

    Средний (III)

    Максимальная нагрузка (Мах), кг

    30

    60

    Минимальная нагрузка (Min), кг

    0,4

    1

    Действительная цена деления (d), поверочный интервал, (e) г

    20

    50

    Число поверочных интервалов (n)

    1500

    1200

    Пределы допускаемой погрешности весов (mpe) при первичной и периодической поверке, г, в интервалах взвешивания:

    • - от 0,4 до 10 кг включ.

    • - св. 10 до 30 кг включ.

    • - от 1 до 25 кг включ.

    • - св. 25 до 60 кг включ.

    ±10

    ±20

    ±25

    ±50

    Наименование характеристики

    Значение характеристики для модификации

    Волна-30

    Волна-60

    Повторяемость (размах) показаний, не более

    |mPe|

    Диапазон устройства выборки массы тары, г

    от 0 до 100 % Мах

    Диапазон компенсации массы тары

    от 0 до 10 % Мах

    Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при надзоре по п. 8.4.2 ГОСТ OIML R-76-1-2011.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих температур, °С

    от -10 до +40

    Габаритные размеры ГПП, мм, не более:

    - длина

    600

    - ширина

    450

    - высота

    150

    Масса весов, кг, не более

    50

    Электрическое питание от сети переменного тока с параметрами: - напряжение, В

    от 187 до 242

    - частота, Гц

    от 49 до 51

    Время прогрева весов, мин, не менее

    5

    Потребляемая мощность, В^А, не более

    20

    Вероятность безотказной работы за 2000 ч

    0,91

    Срок службы весов, лет

    8

    Знак утверждения типа

    наносится термосублимационным способом на маркировочную табличку, расположенную на ГПП, как показано на рисунке 2.

    Комплектность средства измерений

    Таблица 4 - Комплектность весов

    Наименование

    Обозначение

    Количество

    Весы в сборе

    в соответствии

    с заказом

    1 шт.

    Паспорт

    ТЖКФ.404432.0000 ПС

    1 экз.

    Руководство по эксплуатации на весыХ)

    ТЖКФ.404432.0000 РЭ

    1 экз.

    Руководство по эксплуатации на преобразователь весоизмерительный весов Волна2)

    ТЖКФ.408843.0000 РЭ

    1 экз.

    Руководство по калибровке и юстировке преобразователя весоизмерительного весов Волна3)

    ТЖКФ.408843.0000 РКЮ

    1 экз.

    1), 2), 3) Руководства по эксплуатации (РЭ) по умолчанию предоставляется в электронном виде для скачивания через информационную сеть «Интернет»; бумажная версия предоставляется по запросу в соответствии с заказом. Ссылка для скачивания: https://wiki.tenso-m.ru/doku.php


    Изготовитель

    Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351
    Юридический адрес: 140050, Московская обл., г. Люберцы, дп. Красково, ул. Вокзальная, д. 38
    Адрес места осуществления деятельности: 140050, Московская обл., г.о. Люберцы, дп Красково, ул. Вокзальная, д. 38
    Телефон (факс): +7 (495) 745-3030
    Web-сайт: www.tenso-m.ru
    E-mail: tenso@tenso-m.ru

    Испытательный центр

    «Всероссийский
    Д.И.Менделеева»
    Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М») ИНН 5027048351
    Юридический адрес: 140050, Московская обл., г. Люберцы, дп. Красково, ул. Вокзальная, д. 38
    Телефон (факс): +7 (495) 745-3030
    Web-сайт: www.tenso-m.ru
    E-mail: tenso@tenso-m.ru

    Принцип действия весов основан на преобразовании деформации упругого элемента датчика весоизмерительного тензорезисторного (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчика поступает на вход преобразователя весоизмерительного (далее - преобразователь) для обработки и индикации результатов измерений.

    Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и преобразователя. ГПУ включает в себя грузоприемную платформу (далее - ГПП) и основание, снабженное регулируемыми по высоте опорами. На основании уставлены основной датчик, воспринимающий нагрузку от взвешиваемого груза через ГПП и вспомогательный (компенсационный) датчик с грузом (входящий в блок компенсации качки и влияния изменения гравитации). Преобразователь обеспечивает электрическое питание датчиков, аналогоцифровое преобразование их выходных сигналов, обработку и индикацию результатов измерений.

    Весы оснащены следующими устройствами (функциями) (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

    • - устройством первоначальной установки нуля (Т.2.7.2.4);

    • - полуавтоматическим устройством установки нуля (Т.2.7.2.2);

    • - устройством слежения за нулем (Т.2.7.3);

    • - устройством компенсации, выборки массы тары (Т.2.7.4);

    • - показывающим устройством с расширением (временное получение показаний с действительной ценой деления шкалы менее поверочного интервала е по ручной команде в течение 5 секунд) (4.4.3);

    • - устройством индикация отклонения от нуля (4.5.5);

    • - устройством предварительного задания массы тары (Т.2.7.5);

    • -  автоматическая коррекция показаний веса при изменении ускорения свободного падения (g) и их колебаний, вызванных качкой судна (4.1.2.6);

    • -  полуавтоматическим устройством юстировки чувствительности (4.1.2.5);

    • -  индикация веса в режимах брутто и нетто (Т.5.2.1 и Т.5.2.2;

    • -  сигнализация о превышении нагрузки Мах+9е (4.2.3);

    Весы изготавливаются в двух модификациях, отличающихся максимальной нагрузкой и имеющих обозначение Волна-Н, где:

    • -  Волна - тип весов;

    • -  Н - максимальная нагрузка (30 и 60), кг.

    Весы снабжены защищенными интерфейсами RS-232, RS-485.

    Общий вид весов представлен на рисунке 1.

    Внешний вид. Весы платформенные электронные морские (Волна), http://oei-analitika.ru

    Рисунок 1 - Общий вид весов Волна

    Пломбирование весов не предусмотрено. Защита весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, реализована программным способом. Вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - случайно генерируемым числом, которое автоматически обновляется после каждого сохранения измененных контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» паспорта весов.

    Заводской номер, имеющий цифровой формат, наносится термосублимационным способом на маркировочную табличку. Внешний вид маркировочной таблички приведен на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

    Место

    нанесения

    знака

    утверждения

    типа

    Внешний вид. Весы платформенные электронные морские (Волна), http://oei-analitika.ru

    Рисунок 2 - Внешний вид маркировочной таблички весов Волна

    Место

    нанесения

    заводского

    номера


    Таблица 4 - Комплектность весов

    Наименование

    Обозначение

    Количество

    Весы в сборе

    в соответствии

    с заказом

    1 шт.

    Паспорт

    ТЖКФ.404432.0000 ПС

    1 экз.

    Руководство по эксплуатации на весыХ)

    ТЖКФ.404432.0000 РЭ

    1 экз.

    Руководство по эксплуатации на преобразователь весоизмерительный весов Волна2)

    ТЖКФ.408843.0000 РЭ

    1 экз.

    Руководство по калибровке и юстировке преобразователя весоизмерительного весов Волна3)

    ТЖКФ.408843.0000 РКЮ

    1 экз.

    1), 2), 3) Руководства по эксплуатации (РЭ) по умолчанию предоставляется в электронном виде для скачивания через информационную сеть «Интернет»; бумажная версия предоставляется по запросу в соответствии с заказом. Ссылка для скачивания: https://wiki.tenso-m.ru/doku.php


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение характеристики для модификации

    Волна-30

    Волна-60

    Класс точности по ГОСТ OIML R 76-1-2011

    Средний (III)

    Максимальная нагрузка (Мах), кг

    30

    60

    Минимальная нагрузка (Min), кг

    0,4

    1

    Действительная цена деления (d), поверочный интервал, (e) г

    20

    50

    Число поверочных интервалов (n)

    1500

    1200

    Пределы допускаемой погрешности весов (mpe) при первичной и периодической поверке, г, в интервалах взвешивания:

    • - от 0,4 до 10 кг включ.

    • - св. 10 до 30 кг включ.

    • - от 1 до 25 кг включ.

    • - св. 25 до 60 кг включ.

    ±10

    ±20

    ±25

    ±50

    Наименование характеристики

    Значение характеристики для модификации

    Волна-30

    Волна-60

    Повторяемость (размах) показаний, не более

    |mPe|

    Диапазон устройства выборки массы тары, г

    от 0 до 100 % Мах

    Диапазон компенсации массы тары

    от 0 до 10 % Мах

    Примечание — Пределы допускаемой погрешности в эксплуатации равны удвоенному значению mpe при надзоре по п. 8.4.2 ГОСТ OIML R-76-1-2011.

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Диапазон рабочих температур, °С

    от -10 до +40

    Габаритные размеры ГПП, мм, не более:

    - длина

    600

    - ширина

    450

    - высота

    150

    Масса весов, кг, не более

    50

    Электрическое питание от сети переменного тока с параметрами: - напряжение, В

    от 187 до 242

    - частота, Гц

    от 49 до 51

    Время прогрева весов, мин, не менее

    5

    Потребляемая мощность, В^А, не более

    20

    Вероятность безотказной работы за 2000 ч

    0,91

    Срок службы весов, лет

    8


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
