Сведения о средстве измерений: 95440-25 Датчики силоизмерительные тензорезисторные

Номер по Госреестру СИ: 95440-25
95440-25 Датчики силоизмерительные тензорезисторные
(МИР)

Назначение средства измерений:
Датчики силоизмерительные тензорезисторные МИР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы в аналоговый нормированный электрический измерительный сигнал.

сертификация программного обеспечения
Внешний вид. Датчики силоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 1
Внешний вид. Датчики силоизмерительные тензорезисторные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 2

Общие сведения

Дата публикации - 22.05.2025
Срок свидетельства - 14.05.2030
Номер записи - 197218
ID в реестре СИ - 1425575
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МИР-50, МИР-100,

Производитель

Изготовитель - Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М")
Страна - РОССИЯ
Населенный пункт - г. Люберцы, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RB_11 Реестр аккредитованных ФСА лиц (fsa.gov.ru)

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Бесплатный

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№942 от 2025.05.14 ПРИКАЗ Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Датчики силоизмерительные тензорезисторные (МИР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
58066-14
21.06.2029
 Весы платформенные электронные, ВБ
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
58428-14
15.08.2029
 Весы бункерные электронные, "Поток"
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
42677-14
04.03.2029
 Системы дорожные весового и габаритного контроля, "СВК"
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
91751-24
28.03.2029
 Весы платформенные электронные морские , Волна
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
93341-24

 Датчики силоизмерительные, ОДС
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
95440-25
14.05.2030
 Датчики силоизмерительные тензорезисторные, МИР
Акционерное общество "Весоизмерительная компания "Тензо-М" (АО "ВИК "Тензо-М") (РОССИЯ г. Люберцы, Московская обл.) 		ОТ
МП 		1 год
Отчет - RT_9 Анализ рынка поверки Сибирского федерального округа

Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Кто поверяет Датчики силоизмерительные тензорезисторные (МИР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЦ ПМ - РОСТЕСТ"
(RA.RU.311341)
  • МИР-50
  • МИР-100
    		•  8 8 0 0 0 0 0

    Стоимость поверки Датчики силоизмерительные тензорезисторные (МИР)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист паспорта и термосублимационным способом на фирменную наклейку.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    изложены в Р. 7 Заметки по эксплуатации Паспорта 26.51.66-114-18217119-2024 ПС Датчик силоизмерительный тензорезисторный МИР. Паспорт.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;

    ТУ 26.51.66-114-18217119-2024 Датчики силоизмерительные тензорезисторные МИР. Технические условия.

    Правообладатель

    Акционерное     общество     «Весоизмерительная

    (АО «ВИК «Тензо-М»)

    ИНН 5027048351

    компания

    «Тензо-М»

    Юридический адрес: 140050, Московская обл., г.о. ул. Вокзальная, д. 38

    Телефон: +7 (495) 745-3030

    E-mail: tenso@tenso-m.ru

    Web-сайт: www.tenso-m.ru

    Люберцы, дп.

    Красково,

    Изготовитель


    Акционерное     общество     «Весоизмерительная
    		 компания
    		 «Тензо-М»
    (АО «ВИК «Тензо-М»)
    ИНН 5027048351
    Адрес: 140050, Московская обл., г.о. Люберцы, дп. Красково, ул. Вокзальная, д. 38 Телефон: +7 (495) 745-3030
    E-mail: tenso@tenso-m.ru
    Web-сайт: www.tenso-m.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713- 01-14
    E-mail: info@vniim.ru
    Web-сайт: www.vniim.ru

    Правообладатель


    Акционерное     общество     «Весоизмерительная
    (АО «ВИК «Тензо-М»)
    ИНН 5027048351
    		 компания
    		 «Тензо-М»
    Юридический адрес: 140050, Московская обл., г.о. ул. Вокзальная, д. 38
    Телефон: +7 (495) 745-3030
    E-mail: tenso@tenso-m.ru
    Web-сайт: www.tenso-m.ru
    		 Люберцы, дп.
    		 Красково,

    Принцип действия датчиков основан на преобразовании деформации упругого элемента датчика, возникающей под действием приложенного усилия в аналоговый нормированный электрический сигнал.

    Конструктивно датчики выполнены в виде упругого элемента цилиндрической формы. В датчиках используются фольговые тензорезисторы на клеевой основе, соединенные по полной мостовой схеме. На диагональ питания подается питающее напряжение, с диагонали измерения снимается выходное напряжение (сигнал), пропорциональное измеряемому усилию. Для усиления выходного сигнала применяется усилитель, встроенный в корпус датчика.

    Датчики изготавливаются с двумя независимыми измерительными каналами, двумя разъемами и двумя присоединенными кабелями.

    Весы изготавливаются в двух модификациях: МИР-50 и МИР-100. Модификации отличаются диапазоном измерений: от 0 до 50 кН и от 0 до 100 кН соответственно.

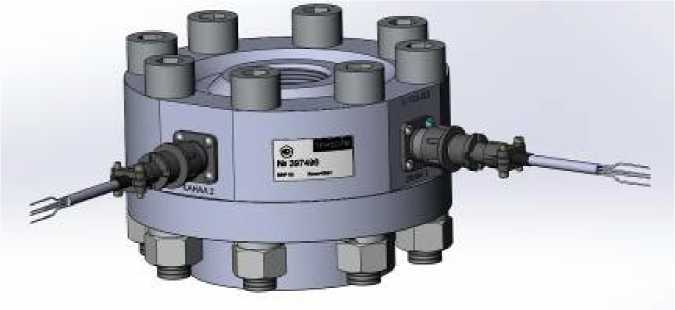

    Внешний вид датчиков показан на рисунке 1.

    Внешний вид. Датчики силоизмерительные тензорезисторные (МИР), http://oei-analitika.ru

    Рисунок 1 - Внешний вид датчиков МИР

    Пломбирование датчиков не предусмотрено.

    Маркировка датчиков производится на фирменной наклейке на корпусе датчика (рисунок 2), на которой нанесены:

    • - торговая марка изготовителя;

    • - модификация силоизмерительного датчика;

    • - максимальная нагрузка Emax

    • - заводской номер, состоящий из арабских цифр.

    • - знак утверждения типа.

    Нанесение знака поверки на датчик не предусмотрено.

    Внешний вид. Датчики силоизмерительные тензорезисторные (МИР), http://oei-analitika.ru

    Рисунок 2 - Внешний вид наклейки датчиков МИР.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Датчик силоизмерительный тензорезисторный с присоединенными кабелями

    МИР

    1 шт.

    Паспорт

    26.51.66-114-18217119-2024 ПС

    1 экз.

    Транспортная тара

    —

    1 шт.


    Таблица 1 - Метрологические характеристики для всех каналов

    Наименование характеристики

    Обозначение датчика

    МИР-50

    МИР-100

    Диапазон измерений, кН

    от 0 до 50

    от 0 до 100

    Изменение выходного сигнала при верхнем пределе измерений в режиме сжатия, В

    4,0±0,2

    Изменение выходного сигнала при верхнем пределе измерений в режиме растяжения, В

    -4,0±0,2

    Выходной сигнал при нулевой нагрузке, В

    6,0±0,2

    Пределы допускаемой составляющей приведенной погрешности, связанной с нелинейностью, %*

    ±0,5

    Пределы допускаемой составляющей приведенной погрешности, связанной с гистерезисом, %*

    ±0,5

    * Нормирующее значение Хн равно максимальному значению диапазона измерений силы

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания от источника постоянного тока, В

    от 23 до 25

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +10 до +30

    Диапазон температур эксплуатации и хранения, °С

    от 0 до 60

    Габаритные размеры датчиков, мм, не более:

    - диаметр

    160

    160

    - высота

    100

    120

    Масса, кг, не более

    9

    10

    Таблица 3 - Показатели надежности

    Наименование характеристики

    Значение

    Вероятность безотказной работы за 2000 ч

    0,98
