Номер по Госреестру СИ: 76193-19
76193-19 Спектрометры атомно-абсорбционные
(novAA 800)
Назначение средства измерений:
Спектрометры атомно-абсорбционные novAA 800 (далее - спектрометры) предназначены для измерения массовой концентрации элементов в водных растворах, продуктах питания, почвах, биологических объектах, объектах окружающей среды, нефтепродуктах.

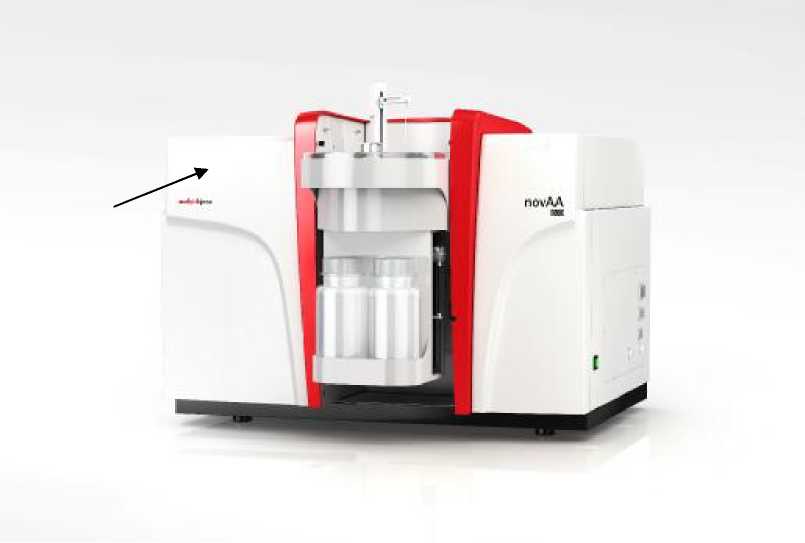

Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Общие сведения
Дата публикации - 08.11.2019
Срок свидетельства - 12.09.2024
Номер записи - 173431
ID в реестре СИ - 816405
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометры атомно-абсорбционные novAA 800, Спектрометр атомно-абсорбционный novAA 800, серия novAA 800 F, Нет модификации, ААS novAA 800, novAA800, novAA 800, novAA 800, AAS novAA-400, 0, -,
Производитель
Изготовитель - Фирма "Analytik Jena AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 51
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 15
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№593 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№2124 от 2019.09.12 Об утверждении типов средств измерений
Наличие аналогов СИ: Спектрометры атомно-абсорбционные (novAA 800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
76193-19 Спектрометры атомно-абсорбционные (novAA 800) Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
49077-12 Спектрометры атомно-абсорбционные (КВАНТ.Z) Общество с ограниченной ответственностью "КОРТЭК" (ООО "КОРТЭК") (РОССИЯ г. Москва; Общество с ограниченной ответственностью «Техноквант» (ООО «Техноквант»), г. Москва; ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва (срок свидетельства: 14.02.2017)) |
|
76193-19 Спектрометры атомно-абсорбционные (novAA 800) Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
58356-14 Спектрометры атомно-абсорбционные (МГА-1000) ООО "Атомприбор" (РОССИЯ г.С.-Петербург) |
|
76193-19 Спектрометры атомно-абсорбционные (novAA 800) Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
79407-20 Спектрометры атомно-абсорбционные (МГА-1000) Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22224-01 01.01.2007 |
Анализаторы хлора, серы, азота в нефти, APS-35 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
23829-02 01.12.2007 |
Спектрофотометры, Specord 30, Specord 40, Specord 50, Specord 200 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
23829-08 01.04.2013 |
Спектрофотометры, Specord 30, Specord 40, Specord 50, Specord 200 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24032-02 01.01.2008 |
Спектрофотометры атомно-абсорбционные, AAS Vario 6 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
24032-03 01.11.2008 |
Спектрофотометры атомно-абсорбционные, AAS vario 6, AAS novAA мод. 300 и 400 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
24055-02 01.01.2008 |
Спектрофотометры, SPEKOL 1100/1200 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
25635-03 01.10.2008 |
Спектрофотометры атомно-абсорбционные, AAS ZEEnit 60, AAS ZEEnit 65 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
27044-04 01.06.2009 |
Анализаторы, Multi EA 3100 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
29525-05 01.07.2010 |
Спектрофотометры, Spekol 1300 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
29525-12 20.11.2017 |
Спектрофотометры, Spekol 1300 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29526-05 01.07.2010 |
Спектрофотометры, Specord мод. 205, 210, 250 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
30146-05 01.11.2010 |
Спектрофотометры, Specord мод. S100 и S600 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
32465-06 01.09.2011 |
Спектрометры атомно-абсорбционные, ZEEnit 700 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
34708-07 01.05.2012 |
Анализаторы общего, органического и неорганического углерода, multi N/C 2100, multi N/C 2100S, multi N/C 3100, multi N/C pharma HS, multi N/C UV HS, pharma TOC Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
35365-07 01.08.2012 |
Спектрометры атомно-абсорбционные, contrAA 300 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
35871-07 01.10.2012 |
Анализаторы общего и неорганического углерода, общей серы и общего хлора, multi EA 2000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
35941-07 01.10.2012 |
Спектрометры атомно-абсорбционные, ZEEnit Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
36102-07 01.11.2012 |
Спектрометры атомно-абсорбционные, novAA мод. 315 и 330 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
36103-07 01.11.2012 |
Спектрофотометры, Spekol 1500 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
42837-09 01.01.2015 |
Анализаторы общего углерода, общей серы, общего хлора и общего азота, multi EA 5000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43507-09 06.02.2020 |
Спектрометры атомно-абсорбционные, novAA 350 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43740-10 01.04.2015 |
Спектрометры атомно-абсорбционные, novAA 400, novAA 400 P Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44249-10 01.04.2015 |
Спектрометры атомно-абсорбционные, contrAA 700 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45156-10 24.07.2021 |
Спектрофотометры, Specord 200 Plus, Specord 210 Plus, Specord 250 Plus Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46546-11 31.03.2026 |
Анализаторы ртути, Mercur, Mercur Plus, Mercur AA, Mercur AA Plus, Mercur DUO, Mercur DUO Plus Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48231-11 06.10.2026 |
Анализаторы общего углерода и общей серы, multi EA 4000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54155-13 |
Анализаторы хлора в нефти и нефтепродуктах, MultiEA 5000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54697-13 09.07.2023 |
Анализаторы общего углерода и общего связанного азота универсальные, multi N/C 2100, multi N/C 2100S, multi N/C 3100, multi N/C pharma HT, multi N/C PW HT, multi N/C pharma UV и multi N/C UV HS Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54910-13 23.09.2018 |
Спектрометры атомно-абсорбционные, contrAA 300, contrAA 600 и contrAA 700 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55130-13 09.07.2023 |
Анализаторы элементные универсальные, multi EA 5000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57482-14 29.04.2024 |
Спектрометры атомно-абсорбционные, ZEEnit 650P и ZEEnit 700P Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
57519-14 29.04.2024 |
Анализаторы общего хлора, multi ЕА 4000 Cl Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
60305-15 01.04.2020 |
Спектрофотометры, SPECORD 50 PLUS Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61257-15 |
Спектрофотометр синхронный, Specord S300 UV VIS Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61458-15 01.09.2025 |
Анализаторы, multi X 2500 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63680-16 06.04.2021 |
Масс-спектрометры с индуктивно-связанной плазмой , PlasmaQuant MS и PlasmaQuant MS Elite Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64852-16 31.08.2021 |
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой, PlasmaQuant Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68053-17 20.07.2022 |
Спектрометры атомно-абсорбционные, novAA 400 P Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68506-17 05.09.2022 |
Спектрофотометры, Specord S600 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69708-17 11.12.2027 |
Спектрометры атомно-абсорбционные, contrAA 800 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76193-19 12.09.2024 |
Спектрометры атомно-абсорбционные, novAA 800 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Спектрометры атомно-абсорбционные (МГА-1000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 11 | 1 | 10 | 0 | 0 | 10 | 10 | 0 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "САЙТЕГРА" (RA.RU.310506) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 5 | 3 | 2 | 0 | 5 | 3 | 2 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 1 | 0 | 4 | 0 | 3 | 0 | 3 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 4 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "САЙТЕГРА" (RA.RU.310506) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры атомно-абсорбционные (МГА-1000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
6239 | 6653 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6196 | 6653 |
|
ФБУ УРАЛТЕСТ Свердловская область |
7525 | 6653 |
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением ASpect LS, которое управляет работой спектрометра, отображает результат, обрабатывает, передает и хранит полученные данные.
К метрологически значимой части автономного программного обеспечения (ПО) относится исполняемый файл ASpectLS.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- управление прибором ;
- установка режимов работы прибора ;
- получение спектров оптической плотности исследуемых проб ;
- обработка и хранение результатов измерений;
- построение калибровочных зависимостей;
- проведение диагностических тестов прибора .
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ASpect LS |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.6.0.0 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации методом компьютерной графики или типографским способом и на спектрометр в виде наклейки.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
отсутствуют, при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным novAA 800
Техническая документация фирмы «Analytik Jena AG», Германия
Поверка
Поверкаосуществляется по документу МП 22-241-2019 «ГСИ. Спектрометры атомно-абсорбционные novAA 800. Методика поверки», утвержденному ФГУП «УНИИМ» 24 мая 2019 г.
Основные средства поверки: стандартные образцы водных растворов:
|
- ГСО 7256-96 |
(массовая |
концентрация |
ионов |
цинка |
от |
0,95 |
до |
1,05 |
г/дм3 | |
|
отн. |
погрешность ±1 %); - ГСО 6690-93 |
(массовая |
концентрация |
ионов |
кадмия |
от |
0,95 |
до |
1,05 |
г/дм3 |
|
отн. |
погрешность ±1 %); - ГСО 7265-96 |
(массовая |
концентрация |
ионов |
никеля |
от |
0,95 |
до |
1,05 |
г/дм3 |
|
отн. |
погрешность ±1 %); - ГСО 7450-98 |
(массовая |
концентрация |
ионов |
железа |
от |
0,95 |
до |
1,05 |
г/дм3 |
|
отн. |
погрешность ±1 %); - ГСО 7266-96 |
(массовая |
концентрация ионов марганца |
от |
0,95 |
до |
1,05 |
г/дм3 | ||
|
отн. |
погрешность ±1 %); - ГСО 7012-93 |
(массовая |
концентрация |
ионов |
свинца |
от |
0,95 |
до |
1,05 |
г/дм3 |
|
отн. |
погрешность ±1 %); - ГСО 7767-2000 (массовая концентрация |
ионов |
магния |
от |
0,95 |
до |
1,05 |
г/дм3 | ||
|
отн. |
погрешность ±1 %); - ГСО 7998-93 |
(массовая |
концентрация |
ионов |
меди |
от |
0,95 |
до |
1,05 |
г/дм3 |
|
отн. |
погрешность ±1 %); - ГСО 7257-96 |
(массовая |
концентрация |
ионов |
хрома |
от |
0,95 |
до |
1,05 |
г/дм3 |
|
отн. |
погрешность ±1 %); - ГСО 7143-95 |
(массовая концентрация ионов мышьяка |
от |
0,095 |
до |
0,105 |
г/дм3 | |||
|
отн. |
погрешность ±1 %); - ГСО 8004-93 |
(массовая |
концентрация |
ионов |
ртути |
от |
0,95 |
до |
1,05 |
г/дм3 |
отн. погрешность ±1 %).
Допускается применение других средств поверки, обеспечивающих требуемую точность и диапазоны измерений.
Знак поверки в виде наклейки наносится на лицевую панель спектрометра в соответствии с рисунком 1.
Изготовитель
Фирма «Analytik Jena AG», ГерманияАдрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany Телефон: +49 3641 77-70, факс: +49 3641 77-92-79
Е-mail: mfo@analytik-j ena.com
Заявитель
Общество с ограниченной ответственностью «Эндресс+Хаузер»(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, стр. 1
Телефон: +7 (495) 783-28-50, факс: +7 (495) 783-28-55
Е-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: +7 (343) 350-26-18, факс: +7 (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия спектрометров основан на измерении оптической плотности атомного пара исследуемой пробы, находящейся в атомизаторе и дальнейшего расчета содержания элементов по градуировочным характеристикам. Спектрометры представляют собой многоцелевые автоматизированные стационарные приборы.
Спектрометры построены по модульному принципу и могут комплектоваться различными блоками и устройствами в соответствии с заказом: пламенным атомизатором, электротермическим атомизатором, а также двумя атомизаторами (пламенным и электротермическим).
Атомизация проб проводится либо в пламенном, либо в электротермическом атомизаторах, либо с помощью ртутно-гидридной приставки. В пламенной горелке в зависимости от анализируемых элементов используется пламя «ацетилен - воздух» или «ацетилен - закись азота». Электротермический атомизатор обеспечивает атомизацию проб с управлением температурным режимом от компьютера. Спектрометры могут поставляться с ртутно-гидридной приставкой, предназначенной для анализа ртути и гидридобразующих элементов.
Оптическая система спектрометров базируется на монохроматоре с дифракционной решеткой.
Поворот дифракционной решетки монохроматора и установка необходимой лампы осуществляется с помощью компьютера специальным приводом.
В спектрометрах применяются лампы с полым катодом, которые устанавливаются в поворотную турель (от 1 до 8 ламп).
Спектрометры оснащены дейтериевым корректором фона.
Спектрометры поставляются в комплекте с автосамплером для автоматической подачи проб в электротермический атомизатор, а также опционально с автосамплером для пламенного атомизатора.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.
Управление процессом измерения и обработки выходной информации осуществляется с управляющего персонального компьютера, подключаемого через USB-порт.
Общий вид спектрометров представлен на рисунке 1. Место нанесения знака поверки указано стрелкой. Пломбировка спектрометров не предусмотрена.
rtftvAA
Рисунок 1 - Общий вид спектрометра атомно-абсорбционного novAA 800
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 185 до 900 |
|
Спектральная ширина щели, нм |
0,2; 0,3; 0,5; 0,8; 1,2 |
|
Диапазон показаний оптических плотностей, Б |
от 0 до 3,0 |
|
Характеристические концентрации (чувствительность) 1, мкг/дм3, не более: | |
|
- с пламенным атомизатором: | |
|
для Zn (на Х= 213,9 нм) |
20 |
|
для Cd (на Х= 228,8 нм) |
20 |
|
для Ni (на Х= 232,0 нм) |
100 |
|
для Fe (на Х= 248,3 нм) |
120 |
|
для Мп (на Х= 279,5 нм) |
50 |
|
для РЬ (на Х= 283,3 нм) |
500 |
|
для Mg (на Х= 285,2 нм) |
10 |
|
для Си (на Х= 324,8 нм) |
70 |
|
для Сг (на Х= 357,9 нм)1 |
80 |
|
- с электротермическим атомизатором (при объеме дозирования 20 мкл): | |
|
для Cd (на Х= 228,8 нм) |
0,08 |
|
для Ni (на Х= 232,0 нм) |
1,0 |
|
для Мп (на Х= 279,5 нм) |
0,30 |
|
для РЬ (на Х= 283,3 нм) |
2,0 |
|
для Си (на Х= 324,8 нм) |
0,60 |
|
для Сг (на Х= 357,9 нм) |
0,70 |
|
- с гидр ид ной приставкой: | |
|
для As (на Х= 193,7 нм) |
0,20 |
|
для Hg (на Х= 253,7 нм) |
0,50 |
|
Пределы обнаружения 2, мкг/дм3, не более: | |
|
- с пламенным атомизатором: | |
|
для Zn (на Х= 213,9 нм) |
20 |
|
для Cd (на Х= 228,8 нм) |
10 |
|
для Ni (на Х= 232,0 нм) |
40 |
|
для Fe (на Х= 248,3 нм) |
40 |
|
для Мп (на Х= 279,5 нм) |
30 |
|
для РЬ (на Х= 283,3 нм) |
200 |
|
для Mg (на Х= 285,2 нм) |
10 |
|
для Си (на Х= 324,8 нм) |
30 |
|
для Сг (на Х= 357,9 нм)1 |
50 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы обнаружения 2, мкг/дм3, не более: | |
|
- с электротермическим атомизатором (при объеме дозирования 20 мкл): | |
|
для Cd (на Х= 228,8 нм) |
0,07 |
|
для Ni (на Х= 232,0 нм) |
1,0 |
|
для Мп (на Х= 279,5 нм) |
0,70 |
|
для РЬ (на Х= 283,3 нм) |
1,0 |
|
для Си (на Х= 324,8 нм) |
0,50 |
|
для Сг (на Х= 357,9 нм) |
1,0 |
|
- с гидридной приставкой: | |
|
для As (на Х= 193,7 нм) |
1,0 |
|
для Hg (на Х= 253,7 нм) |
0,50 |
|
Относительное СКО случайной составляющей погрешности спектрометра при измерении массовой концентрации элементов, %, не более: | |
|
- с пламенным атомизатором |
з,о |
|
- с электротермическим атомизатором (при объеме дозирования 20 мкл) |
5,0 |
|
- с гидридной приставкой |
10 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
790 |
|
- ширина |
735 |
|
- высота |
650 |
|
Масса, кг, не более |
140 |
|
Напряжение питания, В |
220±22 |
|
Частота питающей сети, Гц |
50±1 |
|
Потребляемая мощность, В’А, не более |
2600 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность воздуха, % |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Средний срок службы, лет, не менее |
10 |
