Номер по Госреестру СИ: 83905-21
83905-21 Анализаторы
(multi EA 5100)
Назначение средства измерений:
Анализаторы multi EA 5100 (далее - анализаторы) предназначены для измерений содержания общего азота, общей серы, общего хлора и общего углерода в жидких, вязких, твердых и газообразных пробах.
Внешний вид.
Анализаторы
Рисунок № 1
Общие сведения
Дата публикации - 04.03.2024
Срок свидетельства - 07.12.2026
Номер записи - 185312
ID в реестре СИ - 1394898
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Без модификации, multi EA 5100, -,
Производитель
Изготовитель - Analytik Jena GmbH+Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 138
Выдано извещений - 2
Кол-во периодических поверок - 84
Кол-во средств измерений - 55
Кол-во владельцев - 36
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2747 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№593 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Анализаторы (multi EA 5100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Analytik Jena GmbH+Co. KG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54697-13 09.07.2029 |
Анализаторы общего углерода и общего связанного азота универсальные, моделей multi N/C 2100, multi N/C 2100S, multi N/C 3100, multi N/C pharma HT, multi N/C PW HT, multi N/C pharma UV и multi N/C UV HS Analytik Jena GmbH+Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
57482-14 29.04.2029 |
Спектрометры атомно-абсорбционные, моделей ZEEnit 650P и ZEEnit 700P Analytik Jena GmbH+Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76193-19 12.09.2029 |
Спектрометры атомно-абсорбционные, novAA 800 Analytik Jena GmbH+Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
83905-21 07.12.2026 |
Анализаторы, multi EA 5100 Analytik Jena GmbH+Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84255-21 27.12.2026 |
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой, PlasmaQuant Analytik Jena GmbH+Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89744-23 09.08.2028 |
Спектрофотометры, SPECORD Analytik Jena GmbH+Co. KG (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Анализаторы (multi EA 5100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 59 | 5 | 51 | 8 | 0 | 53 | 45 | 8 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 23 | 5 | 0 | 23 | 1 | 22 | 0 | 22 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 35 | 11 | 0 | 35 | 1 | 35 | 0 | 35 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 11 | 3 | 1 | 10 | 0 | 11 | 1 | 10 | |
| ООО "ФЕРРАТА" (RA.RU.310646) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧЕЧЕНСКИЙ ЦСМ" (RA.RU.311497) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Анализаторы (multi EA 5100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены автономным ПО multiWin, которое управляет работой анализатора, отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приведены в таблице 1.
Все ПО multiWin является метрологически значимым и выполняет следующие функции:
-
- управление анализатором;
-
- установка режимов работы анализатора;
-
- построение калибровочных зависимостей;
-
- расчет содержания определяемого компонента;
-
- обработка и хранение результатов измерений;
-
- проведение диагностических тестов анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
multiWin |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.7.0.0 |
|
Цифровой идентификатор ПО |
- |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового клише.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 документа «Анализаторы multi EA 5100. Руководство по эксплуатации» и в разделе 5 документа «Программное обеспечение для элементного анализа multiWin. Руководство по эксплуатации»; при использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам multi-EA 5100Техническая документация изготовителя.
Изготовитель
фирма «Analytik Jena GmbH», ГерманияАдрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany
Телефон: +49 3641 77-70
Факс: +49 3641 77-92-79
E-mail: info@analytik-jena.com
Web-сайт: www.analytik-jena.com
Испытательный центр
Федеральное государственное унитарное предприятие«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 812 251-76-01
Факс: +7 812 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Принцип действия анализаторов основан на высокотемпературном разложении и окислении компонентов пробы, содержащих азот, серу, хлор и углерод с образованием, соответственно, NOx, SO2, HCl, СО2, которые потоком газа-носителя переносятся, соответственно, в хемилюминесцентный детектор (при анализе общего азота (TN)), в ультрафиолетовый флуоресцентный детектор (при анализе общей серы (TS)), в кулонометрический детектор (при анализе общего хлора (С1)) и в инфракрасный детектор (при анализе общего углерода (TC)).
На основе полученного значения сигнала программное обеспечение (ПО) анализаторов рассчитывает содержание общего азота, общей серы, общего хлора, общего углерода в пробе.
В анализаторах multi EA 5100 ввод пробы производится в печь, которая может быть установлена в вертикальном (только для жидких и газообразных проб) или в горизонтальном положении (для всех видов проб).
Конструктивно анализаторы представляют собой стационарные настольные приборы, состоящие из системы подачи проб, основного блока (multi EA 5100 Basic Unit) и блоков детекторов, которые устанавливаются, как правило, слева от основного модуля. Анализатор может включать в свой состав от одного до четырех блоков детекторов: детектор общего азота (N module 5100), детектор общей серы (S module 5100), детектор общего хлора (Cl module 5100) и инфракрасный детектор общего углерода (С module 5100). В детектор общего хлора может быть установлена одна из трех ячеек: высокочувствительная, чувствительная или для высоких концентраций.
Детекторы установлены в корпуса, имеющие одинаковый внешний вид.
Заводские номера наносятся на шильды основного блока и блоков детекторов, которые расположены на их задних панелях.
Пломбирование анализаторов не предусмотрено.
Знак поверки наносится на свидетельство о поверке (в случае его оформления).
Общий вид основного модуля анализатора с одним детектором показан на рисунке 1.
Лист № 2
Всего листов 5

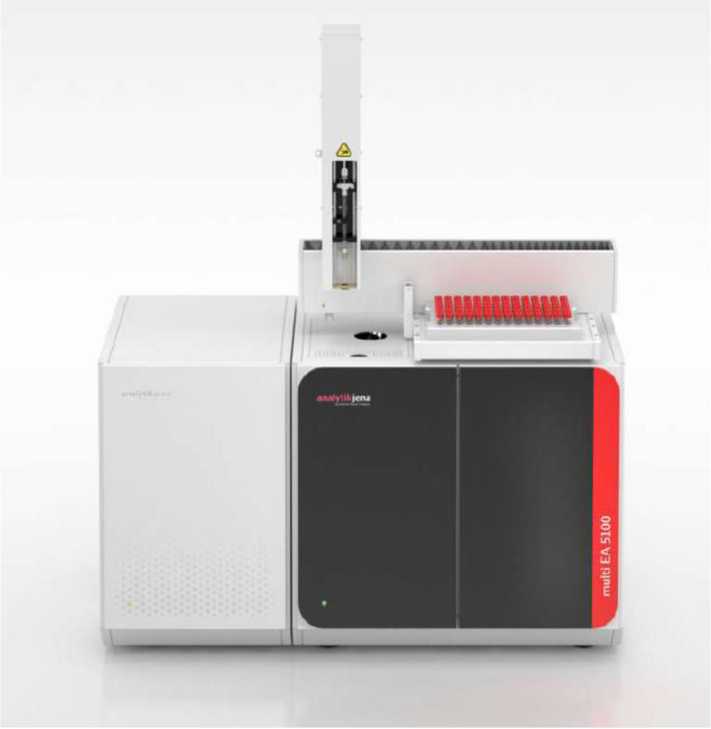

Рисунок 1 - Общий вид анализаторов multi EA 5100 (основной модуль с одним детектором)
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор multi EA 5100 |
- |
1 шт. |
|
Анализаторы multi EA 5100. Руководство по эксплуатации |
- |
1 экз. |
|
Программное обеспечение для элементного анализа multiWin. Руководство по эксплуатации |
- |
1 экз. |
|
Программное обеспечение multiWin |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Определяемый элемент |
Детектор |
Чувствительность, у.е./мкг, не менее |
Относительное СКО выходного сигнала, %, не более | |
|
Общий азот (TN) |
Хемилюминесцентный (N module 5100) |
120 000 |
3,0 | |
|
Общая сера (TS) |
Флуоресцентный ультрафиолетовый (S module 5100) |
60 000 |
3,0 | |
|
Общий хлор (Cl) |
Кулонометрический (Cl module 5100) |
Кулонометрическая ячейка «высокочувствительная (high sensitive, hs)» |
350 |
5,0 |
|
Кулонометрическая ячейка «чувствительная (sensitive, s)» |
0,5 |
5,0 | ||
|
Кулонометрическая ячейка «для высоких концентраций (high concentration, hc)» |
0,5 |
5,0 | ||
|
Общий углерод (TC) |
Ин( (C п |
ракрасный odule 5100 ) |
400 |
5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШхВ), мм, не более - основной блок |
510x550x470 |
|
- блок детектора |
300x550x470 |
|
Масса, кг, не более - основной блок |
25 |
|
- блоки детекторов азота и серы |
13 |
|
- блоки детекторов хлора и углерода |
12 |
|
Потребляемая мощность, В-А, не более - основной блок |
1000 |
|
- блоки детекторов азота и серы |
200 |
|
- блоки детекторов хлора и углерода |
50 |
|
Напряжение питания переменного тока частотой (50±1) Гц, В |
220±22 |
|
Средний срок службы, лет |
10 |
|
Наработка на отказ, ч, не менее |
10 000 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от 15 до 30 |
|
- относительная влажность, %, не более |
80 |
