Номер по Госреестру СИ: 84255-21
84255-21 Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой
(PlasmaQuant)
Назначение средства измерений:
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой PlasmaQuant (далее - спектрометры) предназначены для измерений содержания различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и т.д. в соответствии с методиками (методами) измерений, аттестованными или стандартизованными в установленном порядке.
Внешний вид.
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой
Рисунок № 1
Общие сведения
Дата публикации - 11.01.2022
Срок свидетельства - 27.12.2026
Номер записи - 185654
ID в реестре СИ - 1395674
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрометр атомно-эмиссионный с индуктивно-связанной плазмой PlasmaQuant 9100, Спектрометр атомно-эмиссионный с индуктивно-связанной плазмой PlasmaQuant 9100, Спектрометр атомно-эмиссионный с индуктивно-связанной плазмой PlasmaQuant 9100, модификация PlasmaQuant 9100, мод. PlasmaQuant 9100, PlasmaQuant 9100 Elite, PlasmaQuant 9100, PlasmaQuant,
Производитель
Изготовитель - Analytik Jena GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 0
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3017 от 2021.12.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
№593 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой (PlasmaQuant)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Analytik Jena GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84255-21 27.12.2026 |
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой, PlasmaQuant Analytik Jena GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85609-22 18.05.2027 |
Масс-спектрометры с индуктивно-связанной плазмой , PlasmaQuant Analytik Jena GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89744-23 09.08.2028 |
Спектрофотометры, SPECORD Analytik Jena GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой (PlasmaQuant)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 5 | 2 | 4 | 1 | 0 | 5 | 4 | 1 | ||
| ООО «Поверие» (RA.RU.313216) | 5 | 1 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 2 | 2 | 1 | 0 | 3 | 2 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой (PlasmaQuant)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Поверие» Москва |
9000 | 5888 |
|
ФБУ Рязанский ЦСМ Рязанская область |
2775 | 5888 |
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением ASpect PQ, которое управляет работой спектрометра и отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ASpect PQ |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-эмиссионным с индуктивно-связанной плазмой PlasmaQuantПриказ Федерального агентства по техническому регулированию и метрологии № 148 от 19.02.2021 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
Приказ Федерального агентства по техническому регулированию и метрологии № 2605 от 01.11.2019 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах».
Техническая документация Analytik Jena GmbH, Германия.
Изготовитель
Analytik Jena GmbH, ГерманияАдрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany
Телефон: +49 3641 77-70
Web-сайт: https://www.analytik-jena.com
E-mail: info@analytik-jena.com
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7 343 350-26-18, +7 343 350-20-39
Web-сайт: https://www.uniim.ru
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля пробы в индуктивно-связанную плазму, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометр состоит из:
-
- источника возбуждения спектра, состоящего из вертикально расположенной плазменной горелки, распылителя, распылительной камеры, индукционной катушки, перистальтического насоса и радиочастотного генератора с регулируемой мощностью;
-
- блока регистрации эмиссионного спектра с оптической схемой, основанной на применении двойного монохроматора высокого разрешения с дифракционной решеткой и призмой, а также сегментированного твердотельного детектора;
-
- системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением, предназначенной для управления спектрометром, процессом измерения, сбора и обработки информации.
Спектрометры выпускаются в двух модификациях: PlasmaQuant 9100 и PlasmaQuant 9100 Elite, отличающихся оптическим разрешением за счет использования различных дифракционных решеток.
В спектрометре предусмотрены следующие режимы наблюдения плазмы: аксиальный и радиальный.
В нижней части спектрометра располагаются разъемы для подключения кабелей управления и передачи данных, а также для кабелей подключения периферийных устройств, таких как автоподатчик проб, система охлаждения.
Маркировочная табличка с серийным номером, наименованием спектрометра расположена на задней панели справа. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Нанесение знака поверки на спектрометр не предусмотрено. Пломбирование спектрометров не предусмотрено.
Общий вид спектрометра представлен на рисунке 1.

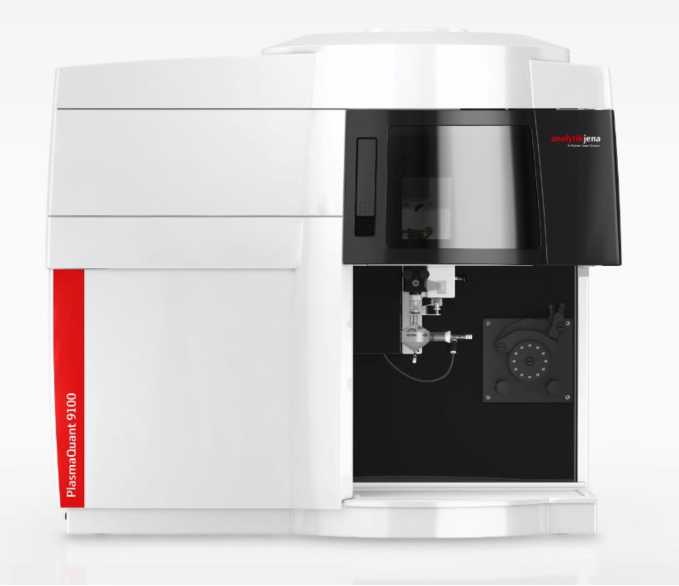

Рисунок 1 - Общий вид спектрометра
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрометр |
PlasmaQuant |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
PlasmaQuant 9100 |
PlasmaQuant 9100 Elite | ||
|
Спектральный диапазон, нм |
от 160 до 900 | ||
|
Спектральное разрешение, нм, не более |
0,005 |
0,0035 | |
|
Предел допускаемого относительного | |||
|
среднеквадратического отклонения выходного |
2,0 | ||
|
сигнала, %, не более | |||
|
Пределы обнаружения (в режиме аксиального обзора), мкг/дм3, не более: | |||
|
- для Zn (Х=213,856 нм) |
1,0 | ||
|
- для Pb (Х=220,353 нм) |
2,0 | ||
|
- для Ni (Х=221,648 нм) |
1,0 | ||
|
- для Cd (Х=226,502 нм) |
1,0 | ||
|
- для Mn (Х=257,610 нм) |
1,0 | ||
|
- для Си (Х=327,396 нм) |
2,0 | ||
|
Пределы обнаружения (в режиме радиального обзора), мкг/дм3, не более: | |||
|
- для Na (Х=589,592 нм) |
15 | ||
|
- для K (Х=766,491 нм) |
50 | ||
|
Примечания к таблице: | |||
|
1. Спектральное разрешение указано для As (Х=193,696 нм). | |||
|
2. Пределы обнаружения установлены по критерию 3с. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
990 |
|
- ширина |
855 |
|
- высота |
940 |
|
Масса, кг, не более |
170 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В-А, не более |
4500 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, оС |
от 15 до 35 |
|
- относительная влажность, %, не более |
85 |
