Номер по Госреестру СИ: 76196-19
76196-19 Газоанализаторы портативные
(моделей GX-3R)
Назначение средства измерений:
Газоанализаторы портативные моделей GX-3R (далее по тексту - газоанализаторы) предназначены для непрерывного измерения концентраций кислорода, горючих и токсичных газов в воздушных и газовых средах. Газоанализаторы применяются для контроля атмосферного воздуха и воздуха рабочей зоны во взрывоопасных средах и выдачи сигнализации при достижении установленного порогового значения.

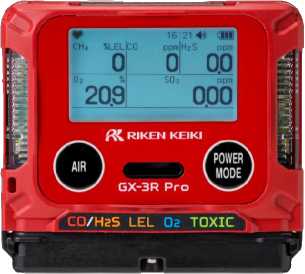

Внешний вид.
Газоанализаторы портативные
Рисунок № 1
Внешний вид.
Газоанализаторы портативные
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Встроенное ПО обеспечивает выполнение следующих основных функций:
-
- обработку измерительной информации;
-
- диагностику аппаратной части газоанализатора;
-
- проведение настройки газоанализатора;
-
- формирование цифрового выходного сигнала;
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
GX-3R |
GX-3R Pro | |
Идентификационное наименование ПО |
06007 |
06008 |
Номер версии (идентификационный номер) ПО |
не ниже 2 | |
Цифровой идентификатор ПО |
- | |
Алгоритм расчета цифрового идентификатора ПО |
- | |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации, р. 5.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным моделей GX-3RПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов; Общие технические условия;
Техническая документация Фирмы Riken Keiki Co., Ltd, Япония.
Изготовитель
Фирма Riken Keiki Co., Ltd, ЯпонияАдрес: 2-7-6 Azusawa Itabashi-Ku, Tokyo 174-8744 Japan
Тел.: 81-3-3966-1113
Факс: 81-3-3558-9110
Web-сайт: http://www.rikenkeiki.co.jp
E-mail: intdept@rikenkeiki.co.jp
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 772782720754
Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия каналов с оптическими датчиками основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн. Принцип действия каналов с электрохимическими датчиками измерения основан на измерении тока, вырабатываемого при взаимодействии электродов датчика с целевым газом. Принцип действия каналов с термокаталитическими датчиками основан на изменении сопротивления сенсора в зависимости от концентрации газа в атмосфере, и преобразованием его в напряжение, пропорциональное концентрации газа.
Конструктивно газоанализаторы представляют из себя малогабаритные переносные приборы непрерывного действия и индивидуального пользования.
Питание газоанализатора осуществляется от литий-ионных аккумуляторных батарей или щелочных аккумуляторов типа ААА, в газоанализаторах используется диффузионный метод отбора пробы. Для работы в ночное время газоанализаторы имеют подсветку. Считывание измерительной информации проводится по показаниям цифрового жк-дисплея, на который выводится также информация о состоянии источников питания и текущем времени. Газоанализаторы имеют звуковую, световую и вибросигнализацию, которая срабатывает при превышении установленного порога.
Пороги срабатывания настраиваются по требованию заказчика при помощи меню. Предусмотрена также сигнализация о разрядке источников питания и превышении верхнего предела диапазона измерения.
Газоанализаторы выпускаются в модификациях: GX-3R и GX-3R Pro, отличающихся между собой количеством анализируемых газов и конструктивным исполнением. Газоанализаторы модификации GX-3R Pro, предназначены для измерений концентрации от 1 до 5 газов по выбору заказчика, газоанализаторы модификации GX-3R рассчитаны для измерений концентрации от 1 до 4 газов.
На лицевой панели корпуса расположены:
- жидкокристаллический дисплей;
- сигнальные лампы, служащие для оповещения о состоянии атмосферы и газоанализатора;
- динамик для оповещения о состоянии атмосферы и газоанализатора;
- гнездо сенсоров;
- кнопочная клавиатура (две кнопки);
- инфракрасный порт.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора, в соответствии с действующим законодательством. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную наклейку в виде буквенно-цифрового обозначения типографским способом.
Внешний вид газоанализаторов приведен на рисунках 1, 2. Опломбирование корпуса газоанализатора от несанкционированного доступа не предусмотрено.
Рисунок 1 - Внешний вид газоанализаторов Рисунок 2 - Внешний вид газоанализаторов портативных моделей GX-3R Pro портативных моделей GX-3R
представлена в таблице 6.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Газоанализаторы портативные моделей GX-3R |
1 шт. | |
Калибровочная насадка |
1 шт. | |
Упаковка |
1 шт. | |
Защитный чехол |
1 шт. | |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз. |
газоанализаторов приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики газоанализаторов
Определяемый компонент |
Диапазон измерений |
Диапазон показаний |
Пределы допускаемой основной приведенной1) погрешности, % |
Предел допускаемого времени установления показаний Т0,9Д, с |
Модификации GX-3R, GX-3R Pro | ||||
Термокаталитические сенсоры 2) | ||||
Метан CH4 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Изобутан i-C4Hio |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Водород H2 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Метанол CH3OH |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Ацетилен C2H2 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Этилен C2H4 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Этан C2H6 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Этанол C2H5OH |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Пропилен СзНб |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Ацетон СзНбО |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Пропан C3H8 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Бутадиен C4H6 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Циклопентан C5H10 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Бензол C6H6 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Н-гексан n-C6Hi4 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Толуол C7H8 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Н-гептан n-C7Hi6 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Ксилол C8H10 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Н-нонан n-C9H20 |
от 0 до 50 % НКПР |
от 0 до 100 % НКПР |
±10 |
30 |
Метан CH4 |
от 0 до 2,5 % |
от 0 до 5,0 % |
±10 |
30 |
Электрохимические сенсоры | ||||
Кислород O2 |
от 0 до 25 % |
от 0 до 40 % |
±1,0 |
10 |
Монооксид углерода СО |
от 0 до 500 млн-1 |
от 0 до 2000 млн-1 |
±5,0 |
10 |
Сероводород H2S |
от 0 до 200 млн-1 |
от 0 до 200 млн-1 |
±5,0 |
20 |
Определяемый компонент |
Диапазон измерений |
Диапазон показаний |
Пределы допускаемой основной приведенной1) погрешности, % |
Предел допускаемого времени установления показаний Т0,9Д, с |
Модификация GX-3R Pro | ||||
Электрохимические сенсоры | ||||
Диоксид серы SO2 |
от 0 до 20,0 млн-1 |
от 0 до 100,0 млн-1 |
±5,0 |
12 |
Оксид азота NO2 |
от 0 до 20 млн-1 |
от 0 до 20 млн-1 |
±10 |
20 |
Хлор Cl2 |
от 0 до 10 млн-1 |
от 0 до 10 млн-1 |
±20 |
20 |
Синильная кислота HCN |
от 0 до 30 млн-1 |
от 0 до 30 млн-1 |
±20 |
20 |
Аммиак NH3 |
от 0 до 400 млн-1 |
от 0 до 400 млн-1 |
±20 |
20 |
Фосфин PH3 |
от 0 до 1 млн-1 |
от 0 до 1 млн-1 |
±20 |
20 |
Озон O3 |
от 0 до 1 млн-1 |
от 0 до 1 млн-1 |
±20 |
30 |
Оптические сенсоры | ||||
Диоксид углерода |
от 0 до 10000 млн-1 |
от 0 до 10000 млн-1 |
±5 |
30 |
CO2 |
от 0 до 10 % |
от 0 до 10 % |
±5 | |
1) Значение приведенной погрешности нормировано к верхнему пределу измерений | ||||
2) Для анализируемых газов в качестве поверочного компонента применяются бутан и | ||||
метан, значения НКПР указаны по ГОСТ 31610.20-1-2020 |
Таблица 3 - Дополнительные метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности: - при изменении температуры окружающей среды в диапазонах: от 0 до +15 оС включ. и св. +25 до +40 оС, на каждые 10 оС |
±0,5 |
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
±0,5 |
Результаты измерений углеводородных газов могут автоматически пересчитываться в один из газов, приведенных в таблице 4, с использованием коэффициента пропорциональности. В качестве газа, используемого для пересчета, используются либо метан (СН4), либо изобутан (i-C4H10).
Таблица 4 - Значения коэффициентов пропорциональности различных газов, используемых в работе функции пересчета углеводородных газов, в пересчете на концентрации метана и изобутана.
Измеряемый газ |
Формула |
Коэффициент пропорциональности для компонента метан (Kch4)) |
Коэффициент пропорциональности для компонента изобутан (K(i-C4H10)) |
Метан |
CH4 |
1,00 |
1,10* |
Изобутан |
i-C4Hio |
0,91 |
1,00 |
Водород |
H2 |
1,05 |
1,15 |
Метанол |
CH3OH |
0,55 |
0,60 |
Ацетилен |
C2H2 |
0,70 |
0,77 |
Этилен |
C2H4 |
0,70 |
1,32 |
Этан |
C2H6 |
1,20 |
1,16* |
Этанол |
C2H5OH |
0,51 |
0,56 |
Пропилен |
C3H6 |
1,03 |
1,13 |
Ацетон |
C3H6O |
0,45 |
0,49 |
Пропан |
C3H8 |
0,89 |
0,98* |
Бутадиен |
C4H6 |
0,66 |
0,73 |
Циклопентан |
C5H10 |
0,69 |
0,76 |
Бензол |
C6H6 |
0,40 |
0,44 |
н-гексан |
n-C6H14 |
0,53 |
0,58 |
Коэффициент |
Коэффициент | ||
Измеряемый газ |
Формула |
пропорциональности для |
пропорциональности для |
компонента метан (Kch4)) |
компонента изобутан (K(i-C4H10)) | ||
Толуол |
C7H8 |
0,22 |
0,24 |
н-гептан |
n-C7Hi6 |
0,32 |
0,35 |
Ксилол |
C8H10 |
0,13 |
0,14 |
н-нонан |
n-C9H20 |
0,11 |
0,12 |
Изопропиловый спирт |
C3H8O |
0,61 |
0,67 |
* При использовании изобутана в качестве калибровочного |
газа функция пересчета | ||
работать не будет. | |||
Номинальная функция преобразования газоанализаторов имеет вид: | |||
Ci = K(CH4) / K (i-C4H10) • Cвх, | |||
где: Ci - показания газоанализаторов на дисплее, % НКПР; | |||
К(сн4) - значение коэффициента пропорциональности для компонента метан; K(i-c4Hio) - значение коэффициента пропорциональности для компонента изобутан; | |||
Свх - действительное значение содержания определяемого компонента (CH4 или i-C4H10) на | |||
входе газоанализаторов, % НКПР. |
Таблица 5 - Основные технические характеристики газоанализаторов
Наименование характеристики |
Значение |
Габаритные размеры (высотахширинахдлина), мм, не более: | |
- GX-3R |
58x65x26 |
- GX-3R Pro |
73x65x26 |
Масса, кг, не более: - GX-3R - GX-3R Pro |
0,1 0,15 |
Объемный расход газовой пробы, дм3/мин, не более |
0,5 |
Количество порогов срабатывания сигнализации |
3 |
Условия эксплуатации:
|
от -40 до +50 от 10 до 90 от 84 до 120 |
Время прогрева, с, не более |
25 |
Время непрерывной работы газоанализатора без подзарядки аккумулятора, ч, не менее |
20 |
Время зарядки аккумулятора, ч, не более |
3 |
Степень защиты по ГОСТ 14254-2015 |
IP66, IP68 |
Маркировка взрывозащиты |
0Ex da ia IIC T4 Ga Х РО Ex da ia I Ма Х 0Ex ia IIC T4 Ga Х РО Ex ia I Ма Х |
Средняя наработка на отказ, ч |
105120 |
Срок службы, лет |
10 |
