Номер по Госреестру СИ: 51064-12
51064-12 Газоанализаторы портативные
(GX-8000)
Назначение средства измерений:
Газоанализаторы портативные (далее - газоанализаторы) GX-8000 предназначены для автоматического измерения концентрации кислорода, сероводорода, оксида углерода, а также общего содержания горючих газов в воздухе рабочей зоны и сигнализации при превышении установленных порогов.

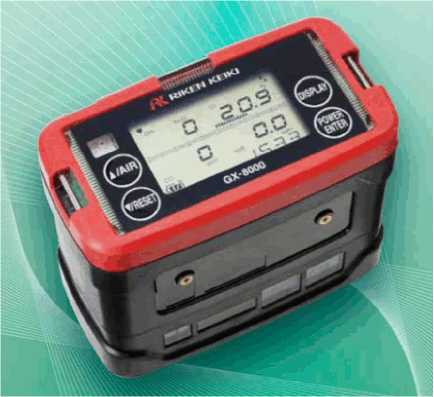

Внешний вид.
Газоанализаторы портативные
Рисунок № 1
Общие сведения
Дата публикации - 05.03.2024
Срок свидетельства - 31.07.2022
Номер записи - 140632
ID в реестре СИ - 363032
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, Riken keiki RX-517, GX-8000 O2, GX-8000 (CH4, O2, CO, H2S), GX-8000, (С2Н2, O2), "Титан",
Производитель
Изготовитель - Фирма "Riken Keiki Co., Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 180
Выдано извещений - 10
Кол-во периодических поверок - 59
Кол-во средств измерений - 14
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 4109 дн.
Приказы РСТ, где упоминается данный тип СИ
№725 от 2012.09.05 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 51063-51071-12)
№1647 от 2017.07.31 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Газоанализаторы портативные (GX-8000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Riken Keiki Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51064-12 31.07.2022 |
Газоанализаторы портативные, GX-8000 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
69908-17 21.12.2027 |
Газоанализаторы переносные, модели RX-8000, RX-8500 и RX-8700 Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76196-19 12.09.2024 |
Газоанализаторы портативные, моделей GX-3R Фирма "Riken Keiki Co., Ltd." (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Газоанализаторы портативные (GX-8000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| ПАО АК АЛРОСА (RA.RU.311580) | 3 | 0 | 3 | 3 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 1 | 3 | 0 | 4 | 1 | 3 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 2 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 12 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 96 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 3 | 0 | 12 | 1 | 9 | 0 | 9 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 1 | 0 | 0 | 0 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 9 | 7 | 0 | 9 | 2 | 9 | 0 | 9 |
Стоимость поверки Газоанализаторы портативные (GX-8000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 3109 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1230 | 3109 |
|
ФБУ Калининградский ЦСМ Калининградская область |
8764 | 3109 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2191 | 3109 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
2216 | 3109 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
GX-8000 |
GX-8000 |
#04192 |
34602384BC5DE76124 A7CDE97A3B 5ЕСЗ |
MD5 |
|
GX-8000 |
GX-8000_LEL |
#04193 |
E526F77E6FEBC66614 B2C5B53B889 В05 |
MD5 |
|
GX-8000 |
GX-8000_O2 |
#04194 |
356862F6DA62ECA8F EBE3D02DC0E D6C5 |
MD5 |
Программное обеспечение газоанализаторов имеет древовидную структуру. С помощью программного обеспечения возможно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 32862010 соответствует уровню «A». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к газоанализаторам портативным GX-8000
-
1. ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
-
3. Техническая документация фирмы-изготовителя.
Осуществление деятельности в области охраны окружающей среды; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма "Riken Keiki Co., Ltd. ", Япония.
Адрес: 2-7-6, Azusawa, Itabashi - ku, Tokyo, 174-8744, Japan.
Тел.: +81-3-3966-1113, факс +81-3-3558-9110
адрес в Интернет: http ://www.rikenkeiki. co.jp
Заявитель
Московское представительство фирмы "Тайрику Трейдинг Ко., Лтд.", Япония. Адрес: Российская федерация, 119049, Москва, 4-й Добрынинский пер, дом 6, этаж 2 Тел.: (495) 237 18 82, факс (495) 237 69 42 адрес в Интернет: http://www.tairiku-riken.ruИспытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
В газоанализаторах для измерения концентрации сероводорода и оксида углерода используются электрохимические сенсоры, концентрация кислорода измеряется гальваническим методом, содержание горючих газов - термокаталитическим методом; газоанализаторы имеют встроенные микропроцессоры.
Конструктивно газоанализаторы представляют из себя малогабаритные переносные приборы непрерывного действия и индивидуального пользования. Питание газоанализаторов осуществляется от встроенных аккумуляторных батарей (или трех батарей размера АА), для работы в ночное время приборы имеют подсветку. Считывание измерительной информации проводится по показаниям цифрового дисплея на жидких кристаллах, на дисплей выводится также информация о состоянии источников питания. Газоанализаторы имеют звуковую и световую сигнализации, срабатывающие при превышении установленного порога. Пороги срабатывания настраиваются по требованию заказчика при помощи меню. Предусмотрена также сигнализация о разрядке источников питания и превышении верхнего предела диапазона измерения. В комплект приборов входят никель-металлогидридные аккумуляторы (либо батареи размера АА) и зарядное устройство, газоанализаторы снабжены встроенным насосом, с помощью которого осуществляется отбор анализируемого воздуха. Приборы предусмотрены для осуществления измерений в 2-х, 3-х или 4-х диапазонах по выбору заказчика.
Фотография общего вида газоанализатора GX-8000
|
В комплект поставки газоанализаторов входят: | |
|
Газоанализатор GX-8000 |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Комплект ЗИП и вспомогательное оборудование |
1 шт. |
|
Инструкция. Газоанализаторы портативные GX-8000. | |
|
Методика поверки |
1 шт. |
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
|
Определяемый компонент |
Диапазон измерений |
Диапазон измерений, в котором нормируются характеристики погрешности измерений |
Пределы допускаемых значений погрешности измерений, приведенной к верхнему пределу диапазона измерений, % |
Пределы допускаемых значений абсолютной погрешности измерений, % |
|
Общее содержание горючих газов (по CH4 или i-C4H10) |
(0-100) % НКПР |
(0-100) % НКПР |
± 5 | |
|
O2 |
(0-40), об. доля, % |
(0-25), об. доля, % (25-40), об. доля, % |
± 0,7 ± 3 | |
|
H2S |
(0-100), об. доля, млн-1 |
(0-100), об. доля, млн-1 |
± 10 | |
|
CO |
(0-500), об. доля, млн-1 |
(0-500), об. доля, млн-1 |
± 5 |
Время установления показаний, Т0,9, с, не более
Габаритные размеры, мм, не более 154x81x127
Условия эксплуатации
от минус 20 °С до плюс 50 °С
не более 95 %, без влагообразования
- температура
- относительная влажность
