Сведения о средстве измерений: 58520-19 Калориметры бомбовые изопериболические

Номер по Госреестру СИ: 58520-19
58520-19 Калориметры бомбовые изопериболические
(БИК 100)

Назначение средства измерений:
Калориметры бомбовые изопериболические БИК 100  (далее - калориметры) предназначены для измерений энергии (теплоты) сгорания твердых, жидких и газообразных топлив в лабораторных условиях.

сертификация программного обеспечения

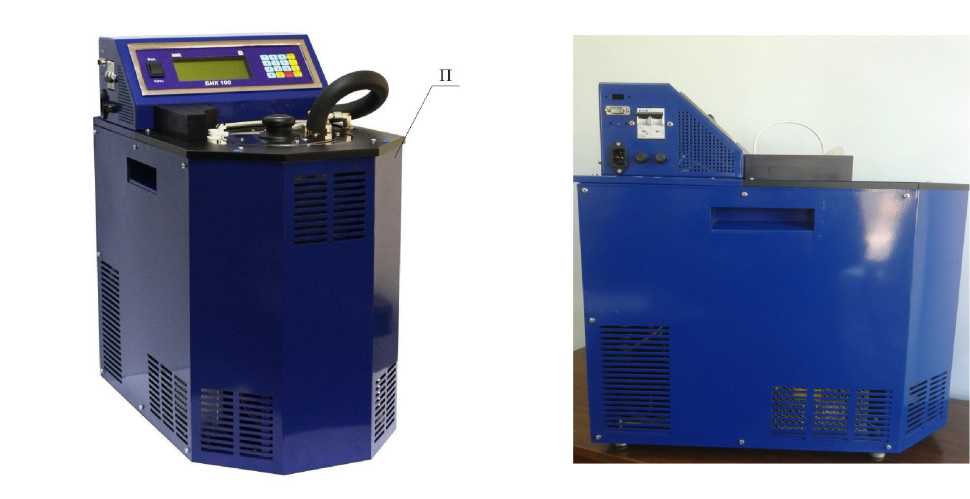

Внешний вид. Калориметры бомбовые изопериболические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Калориметры бомбовые изопериболические
Рисунок № 1

Общие сведения

Дата публикации - 13.10.2019
Срок свидетельства - 27.09.2023
Номер записи - 172942
ID в реестре СИ - 789976
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

В-08МА, БИК 100,

Производитель

Изготовитель - ЗАО "Белорусский межвузовский центр" (БМЦ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Калориметры бомбовые изопериболические (БИК 100)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ЗАО "Белорусский межвузовский центр" (БМЦ)

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
19256-03
01.08.2015
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
19256-16
25.04.2021
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
23837-02
01.12.2007
Устройства термостатирующие измерительные, Термостат-А
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
23838-02
01.12.2007
Термостаты низкотемпературные, Криостат
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
23838-08
01.07.2013
Термостаты низкотемпературные, Криостат
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
2 года
25757-03
01.11.2008
Устройства термостатирующие измерительные, ПОС
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
25757-10
01.08.2015
Устройства термостатирующие измерительные, ПОС
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
32559-06
01.10.2011
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
1 год
32559-12
09.07.2017
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
2 года
32559-16
26.11.2021
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
2 года
46290-10
01.08.2015
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
46290-16
04.03.2019
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
53679-13
06.06.2018
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54827-13
10.09.2018
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
58520-14
25.09.2019
Калориметры бомбовые изопериболические, БИК 100
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
1 год
54827-19
29.03.2023
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
53679-19
23.06.2022
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год
58520-19
27.09.2023
Калориметры бомбовые изопериболические, БИК 100
ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск)
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Калориметры бомбовые изопериболические (БИК 100)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КРЫМСКИЙ ЦСМ"
(RA.RU.310576)
РСТ
  • БИК 100
  • 3 0 3 0 3 0 3
    ФБУ "ЛИПЕЦКИЙ ЦСМ"
    (RA.RU.311476)
    РСТ
  • БИК 100
  • В-08МА
  • 2 0 2 0 2 0 2
    ФБУ "БУРЯТСКИЙ ЦСМ"
    (RA.RU.311275)
    РСТ
  • БИК 100
  • 2 0 2 0 2 0 2
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • БИК 100
  • 2 0 2 0 1 0 1

    Стоимость поверки Калориметры бомбовые изопериболические (БИК 100)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Тамбовский ЦСМ
    Тамбовская область
    513 513

    Программное обеспечение

    Программное обеспечение (ПО) калориметра выполняет следующие функции:

    -    отображение на жидкокристаллическом индикаторе (ЖКИ) измеренных значений

    температуры калориметрического сосуда и оболочки;

    -    отображение на ЖКИ режимов работы и меню прибора ;

    -     включение звуковой сигнализации при аварийных и других состояниях прибора ;

    -     автоматическое управление термостатированием оболочки;

    -    включение и выключение устройств охлаждения оболочки и перемешивания

    жидкости;

    -     измерение уровня жидкости в оболочке;

    -     расчёт и отображение итоговых результатов по окончании опыта;

    -     передача данных на персональный компьютер.

    Идентификационные данные программного обеспечения (ПО) представлены в таблиц 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование модулей ПО

    Модуль измерения и отображения

    CALOR V232 V2.05.13.HEX

    Модуль регулирования и управления

    STPMDRV V2.05.13.HEX

    Номера версий модулей ПО

    V232 V2.05.13*-*

    V2.05.13*-*

    Цифровой идентификатор ПО

    BE6F3740

    007DB38D

    Другие идентификационные данные

    алгоритм вычисления цифрового идентификатора ПО:

    WIN-SFV32 V1.0

    *) - номер ПО не ниже указанного в таблице (кроме случаев обновления ПО, официально подтвержденного Изготовителем)

    Метрологические характеристики калориметров бомбовых изопериболических БИК 100 нормированы с учетом влияния программного обеспечения.

    Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений в соответствии с п. 4.5 документа Р 50.2.077-2014 соответствует уровню «средний».


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист Паспорта калориметра методом компьютерной графики и на заднюю поверхность прибора в виде голографической наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к калориметрам бомбовым изопериболическим БИК 100

    ГОСТ Р 8.789-2012 ГСИ. Калориметры сжигания с бомбой. Методика поверки

    ГОСТ Р 8.667-2009 ГСИ. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания)

    Технические условия (ТУ BY 100270996.018-2013 Калориметры бомбовые изопериболические БИК 100)

    Поверка

    Поверка

    первичная поверка осуществляется по документу МРБ МП. 2371-2013 «Калориметр бомбовый изопериболический БИК 100. Методика поверки», утвержденному РУП «БелГИМ» 20.11.2013 с «Извещением № 1 об изменении МРБ МП. 2371-2013», утвержденным РУП «БелГИМ» 17.12.2014;

    периодическая поверка осуществляется по документу ГОСТ Р 8.789-2012 «ГСИ. Калориметры сжигания с бомбой. Методика поверки».

    Основное средство поверки: ГСО 5504-90 Бензойная кислота «К-3» (рабочий эталон 1-го разряда по ГОСТ Р 8.667-2009).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калориметров с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) на калориметр (см. рисунок_1).


    Изготовитель

    ЗАО Белорусский межвузовский центр (ЗАО «БМЦ»), Республика Беларусь
    Адрес: 220030, Республика Беларусь, г. Минск, пр. Независимости, 4-154
    Телефон: +375 (17) 226-55-54, 200-68-96
    Факс: +375 (17) 226-55-52
    Web-сайт: www.bmc.by
    E-mail: bmc@bmc.by

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713- 01-14
    Web-сайт: www.vniim.ru

    Калориметр выполнен в едином корпусе, внутрь которого устанавливается закрываемый термостатируемой крышкой калориметрический сосуд с водой, куда погружается калориметрическая бомба. Корпус калориметра представляет собой заполненную водой цилиндрическую изотермическую оболочку, на верхней панели установлен блок управления. Калориметр снабжен датчиками (платиновыми термометрами сопротивления номиналом 100 Ом) для измерения температуры воды в оболочке и сосуде. Также калориметр имеет встроенный блок охлаждения оболочки, включающий в себя испаритель, конденсатор и компрессор. Регулировка температуры воды в оболочке осуществляется автоматически, в зависимости от температуры охлаждающей жидкости.

    Принцип действия калориметра заключается в определении энергии сгорания исследуемого вещества путём его сжигания в среде сжатого кислорода. Количество тепла, выделившегося при горении, пропорционально величине удельной (объемной) энергии сгорания сжигаемого вещества и его массе (объему).

    Анализируемое вещество помещается в калориметрическую бомбу, окруженную водой, находящейся в калориметрическом сосуде. Калориметрический сосуд размещается в изотермической жидкостной оболочке калориметра, выполняющей функции активной изоляции калориметрической системы от внешних тепловых воздействий. Температура оболочки в процессе проведения опыта поддерживается постоянной.

    В процессе горения исследуемого вещества происходит выделение энергии, и температура воды в калориметрическом сосуде повышается. Подъем температуры сосуда в процессе проведения опыта рассчитывается путём обработки массива мгновенных значений температуры, регистрируемых встроенным программным обеспечением калориметра в автоматическом режиме. Расчет проводится с учетом поправки на теплообмен сосуда с оболочкой.

    Расчет итогового результата - удельной (объемной) энергии сгорания исследуемого вещества проводится с учетом данных о подъеме температуры калориметрического сосуда, с заранее известным энергетическим эквивалентом калориметра и массой навески вещества (объемом газа в бомбе).

    Энергетический эквивалент (теплоемкость калориметрической системы) определяется в серии калибровочных экспериментов путем сжигания навески стандартного образца (меры удельной энергии сгорания для бомбовой калориметрии).

    Взвешивание пробы, помещение ее в тигель и бомбу, а также проверка содержимого бомбы после завершения опыта осуществляется вручную. Работа калориметра после установки калориметрического сосуда и до выдачи конечного результата измерений проходит в автоматическом режиме.

    Внешний вид. Калориметры бомбовые изопериболические (БИК 100), http://oei-analitika.ru

    Рисунок 1 - Общий вид калориметра бомбового изопериболического БИК 100 (позиция «п» обозначает место нанесения знака поверки)


    Таблица 4 - Комплектность калориметров

    Наименование

    Обозначение

    Количество

    калориметр бомбовый изопериболический БИК 100

    -

    1 шт.

    бомба калориметрическая тип 1 (для жидких и твердых топлив)

    -

    1 шт.

    бомба калориметрическая типа 2 (для газообразных топлив)

    -

    1 шт.

    Наименование

    Обозначение

    Количество

    комплект инструментов и принадлежностей для калориметрических бомб

    «ЗИП»

    1 шт.

    тигель для сжигания

    калориметрических образцов

    «ЗИП»

    5 шт.

    устройство для заполнения калориметрических бомб кислородом

    -

    1 шт.

    паспорт калориметра бомбового изопериболического БИК 100

    «документация»

    1 экз.

    свидетельство о первичной поверке калориметра БИК 100

    «документация»

    1 экз.

    свидетельство об испытаниях калориметрических бомб

    «документация»

    2 экз.

    дистрибутив ПО для просмотра и обработки результатов измерений

    «ПО»

    1 шт.

    интерфейсный кабель

    «комплектующие»

    1 шт.

    персональный компьютер

    «ПК»

    1 шт.

    пресс с пресс-формой

    -

    1 шт.

    весы прецизионные

    -

    1 шт.

    весы аналитические

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений энергии сгорания, кДж

    от 7 до 40

    Энергетический эквивалент калориметра, Дж/К

    от 10030 до10430

    Пределы допускаемой относительной погрешности при определении энергетического эквивалента калориметра, %

    ±0,1

    Пределы допускаемой относительной погрешности калориметра, %

    ±0,1

    Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности калориметра, %

    0,05

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Разрешающая способность температурных датчиков, °С

    0,00001

    Время установления рабочего режима, мин, не более

    40

    Время непрерывной работы, ч, не более

    8

    Потребляемая мощность, В • А, не более

    1500

    Масса калориметра, кг, не более

    40

    Масса воды в оболочке, кг, не менее

    12

    Габаритные размеры, мм, не более

    - высота

    600

    - ширина

    350

    - глубина

    650

    Диапазон рабочих температур калориметра, °С

    от +15 до +25

    Средний срок службы, лет, не менее

    5


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
