Номер по Госреестру СИ: 32559-16
32559-16 Анализаторы автоматические фракционного состава нефтепродуктов
(АФСА)
Назначение средства измерений:
Анализаторы автоматические фракционного состава нефтепродуктов «АФСА» (далее - анализаторы) предназначены для определения зависимости температуры кипения нефтепродуктов по ГОСТ 2177-99, ГОСТ Р EH ИСО 3405-2007 от количества отогнанного продукта в лабораторных условиях.

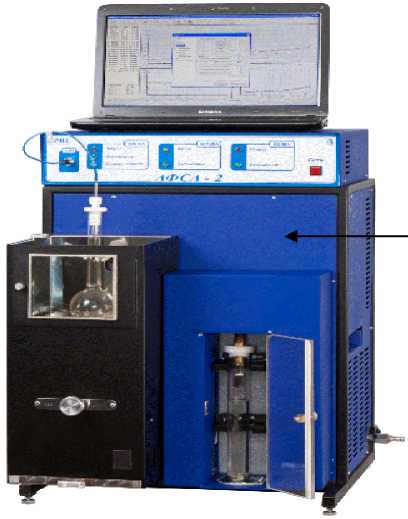

Внешний вид.
Анализаторы автоматические фракционного состава нефтепродуктов
Рисунок № 1

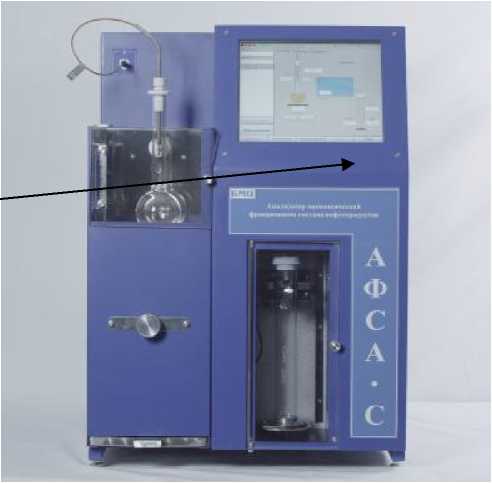

Внешний вид.
Анализаторы автоматические фракционного состава нефтепродуктов
Рисунок № 2
Общие сведения
Дата публикации - 27.08.2020
Срок свидетельства - 26.11.2021
Номер записи -
ID в реестре СИ - 340946
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. АФСА-С, мод. "АФСА-С", Без модификации, АФСА-С, АФСА-C, АФСА, модель АФСА-С, АФСА С, АФСА мод. АФСА-С, АФСА мод. "АФСА-С", АФСА -С, АФСА - С, АФСА мод. АФСА-С, АФСА, Анализатор автоматический фракционного состава нефтепродуктов АФСА-С, «АФСА», «АФСА-С», DA-640, -, "АФСА-С",
Производитель
Изготовитель - ЗАО "Белорусский межвузовский центр" (БМЦ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 244
Выдано извещений - 8
Кол-во периодических поверок - 192
Кол-во средств измерений - 88
Кол-во владельцев - 40
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 687 дн.
Приказы РСТ, где упоминается данный тип СИ
№1244 от 2016.09.01 Об утверждении типов средств измерений
№3433 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стекло" (ТК 041)
Наличие аналогов СИ: Анализаторы автоматические фракционного состава нефтепродуктов (АФСА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Белорусский межвузовский центр" (БМЦ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19256-03 01.08.2015 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19256-16 25.04.2021 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
23837-02 01.12.2007 |
Устройства термостатирующие измерительные, Термостат-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-02 01.12.2007 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-08 01.07.2013 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
25757-03 01.11.2008 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25757-10 01.08.2015 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32559-06 01.10.2011 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
32559-12 09.07.2017 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
32559-16 26.11.2021 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
46290-10 01.08.2015 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46290-16 04.03.2019 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-13 06.06.2018 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-13 10.09.2018 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
58520-14 25.09.2019 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-19 29.03.2023 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-19 23.06.2022 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58520-19 27.09.2023 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы автоматические фракционного состава нефтепродуктов (АФСА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 11 | 3 | 1 | 10 | 0 | 11 | 1 | 10 | |
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 1 | 2 | 2 | 1 | 5 | 2 | 2 | |
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 12 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 14 | 1 | 3 | 11 | 0 | 14 | 3 | 11 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 2 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 14 | 1 | 2 | 11 | 0 | 13 | 2 | 11 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 25 | 0 | 24 | 0 | 17 | 0 | 17 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 27 | 1 | 1 | 24 | 0 | 27 | 1 | 24 | |
| ФБУ "КУРГАНСКИЙ ЦСМ" (035) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 33 | 5 | 1 | 32 | 3 | 25 | 1 | 24 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 6 | 0 | 6 | 0 | 5 | 0 | 5 |
Стоимость поверки Анализаторы автоматические фракционного состава нефтепродуктов (АФСА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11442 | 6335 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10000 | 6335 |
|
ФБУ Ивановский ЦСМ Ивановская область |
3953 | 6335 |
|
ФБУ Иркутский ЦСМ Иркутская область |
5078 | 6335 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4851 | 6335 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
АФСА |
|
Номер версии (идентификационный номер ПО) |
3.13.0.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом и на лицевую панель измерительного блока методом струйной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации на анализаторы автоматические фракционного состава нефтепродуктов «АФСА».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам автоматическим фракционного состава нефтепродуктов «АФСА» ГОСТ 2177-99 Нефтепродукты. Методы определения фракционного состава
ГОСТ Р EH ИСО 3405-2007 Нефтепродукты. Методы определения фракционного состава при атмосферном давлении
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Технические условия ТУ РБ 14789681.002-98 Анализатор автоматический фракционного состава нефтепродуктов «АФСА»
Поверка
Поверкаосуществляется по документу МП.МН 393-2014 «Анализатор автоматический фракционного состава нефтепродуктов «АФСА». Методика поверки», утвержденному РУП «Бел-ГИМ» 16.12.2014 г.
Основные средства поверки: магазин сопротивлений МСР-60, класс точности 0,02; мерные колбы емкостью (10, 25, 50, 100) см3, класс точности 2 (ГОСТ 1770-74); секундомерСД-СОС-пр-100, диапазон измерений от 0 до 30 мин., класс точности 2; ГСО 8785-2006, ГСО 8786-2006, ГСО 8787-2006.
Изготовитель
Принцип действия анализаторов основан на измерении температуры кипения нефтепродукта и объема отгона при заданных программным путем скоростях выпаривания и автоматическом поддержании заданных программно температурах охлаждающей бани и приемной камеры.
Анализатор состоит из корпуса, блока управления, узла нагрева, охлаждающего устройства и приемной камеры.
Анализатор изготавливается в двух модификациях:
«АФСА» - анализатор автоматический фракционного состава нефтепродуктов под управлением ПЭВМ, подключаемого к анализатору через интерфейсный порт RS-232;
«АФСА-С» - анализатор автоматический фракционного состава нефтепродуктов со встроенной панелью оператора с сенсорным экраном
Место нанесения знака поверки
Анализатор «АФСА»
Анализатор «АФСА-С»
Рисунок 1 - Общий вид анализаторов автоматических фракционного состава нефтепродуктов «АФСА» и место нанесения знака поверки
Лист № 2 Всего листов 4
Комплект поставки приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
1. Анализатор |
1 шт. |
|
2. ПЭВМ (АФСА)* |
1 шт. |
|
3. Датчик температуры паров в колбе (термометр сопротивления платиновый) в центрирующем устройстве с присоединенными кабелем и разъемом |
1 шт. |
|
4. Цилиндр 100 мл |
3 шт. |
|
5. Каплеприемник |
1 шт. |
|
6. Колба Энглера с центрирующим устройством |
1 шт. |
|
7. Мерный цилиндр 10 мл |
1 шт. |
|
8. Шланг для залива (слива) тосола |
1 шт. |
|
9. Трос для протирки трубки |
1 шт. |
|
10. Жаропрочная подставка под колбу |
1 шт. |
|
11. Паспорт |
1 шт. |
|
12. Методика поверки |
1 шт. |
|
13. Упаковка |
1 шт. |
|
Примечание -*ПЭВМ поставляется по требованию потребителя. | |
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон задания температур разгонки нефтепродуктов, °С |
от 0 до 400 |
|
Диапазон измерения температур разгонки нефтепродуктов, °С |
от 20 до 360 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры кипения нефтепродукта, °С |
±0,5 |
|
Пределы допускаемой абсолютной погрешности при измерении объема конденсата, см3 |
±0,5 |
|
Скорость разгонки нефтепродуктов (с погрешностью ± 0,5 см3 /мин), см3 /мин |
от 2 до 5 |
|
Объём колбы для перегонки, см3, не менее |
125 |
|
Объём мерного цилиндра, см3 |
100 |
|
Диапазон поддержания температуры охлаждающей ванны, °С |
от 0 до 65 |
|
Напряжение питания переменного тока, с номинальной частотой 50 Гц |
230±23 В |
|
Потребляемая мощность анализатора, кВ'А , не более |
3,5 |
|
Масса анализатора, кг, не более |
65 |
|
Габаритные размеры (ШхГхВ), мм, не более: АФСА-С АФСА |
500х570х670 520х540х720 |
|
Время установления рабочего режима, мин, не более |
40 |
|
Условия эксплуатации: Температура окружающего воздуха, °С Относительная влажность, при температуре 25°С, %, не более Атмосферное давление, кПа |
от 10 до 35 80 от 84 до 106,7 |
