Номер по Госреестру СИ: 53679-13
53679-13 Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические
(Вспышка-АЗТ)
Назначение средства измерений:
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ» предназначены для определения температуры вспышки нефтепродуктов в закрытом тигле по методу Пенски-Мартенса в соответствии с требованиями ГОСТ 635675, ГОСТ Р ЕН ИСО 2719-08 метод А, В и для определения температуры вспышки растительных масел в закрытом тигле по ГОСТ 9287-59.
Внешний вид.
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические
Рисунок № 1
Внешний вид.
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.06.2018
Номер записи - 143643
ID в реестре СИ - 366043
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические Вспышка-АЗТ, нет модификаций, Нет модификации, нет данных, Вспышка-АЗТ, Вспышка – АЗТ, Вспышка АЗТ, Вспышка - АЗТ, «Вспышка-АЗТ», -, "Вспышка-АЗТ", " ВСПЫШКА - АЗТ",
Производитель
Изготовитель - ЗАО "Белорусский межвузовский центр" (БМЦ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 140
Выдано извещений - 5
Кол-во периодических поверок - 108
Кол-во средств измерений - 34
Кол-во владельцев - 30
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№803 от 2019.04.10 Об утверждении типов средств измерений
№2053 от 2021.09.20 Об утверждении типов средств измерений
№3423 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Нефтяная и газовая промышленность" (ТК 023)
Наличие аналогов СИ: Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Белорусский межвузовский центр" (БМЦ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19256-03 01.08.2015 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19256-16 25.04.2021 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
23837-02 01.12.2007 |
Устройства термостатирующие измерительные, Термостат-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-02 01.12.2007 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-08 01.07.2013 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
25757-03 01.11.2008 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25757-10 01.08.2015 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32559-06 01.10.2011 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
32559-12 09.07.2017 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
32559-16 26.11.2021 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
46290-10 01.08.2015 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46290-16 04.03.2019 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-13 06.06.2018 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-13 10.09.2018 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
58520-14 25.09.2019 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-19 29.03.2023 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-19 23.06.2022 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58520-19 27.09.2023 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (70) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 8 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ОРЛОВСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 7 | 1 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "КОМСОМОЛЬСКИЙ ЦСМ" (RA.RU.311461) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 9 | 0 | 8 | 0 | 9 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 2 | 3 | 0 | 3 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические (Вспышка-АЗТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
2160 | 6933 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1866 | 6933 |
|
ФБУ Ивановский ЦСМ Ивановская область |
2649 | 6933 |
|
ФБУ Иркутский ЦСМ Иркутская область |
3338 | 6933 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3178 | 6933 |
Программное обеспечение
|
Наименование программно-го обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
VspNew |
VspNew |
1.2 |
b983d957ae15ead7 0f82b1d0c9783585 |
MD5 |
Программное обеспечение состоит из: модуль сканирования клавиатуры, модуль отображения данных на дисплее прибора , модуль звуковых сообщений, модуль передачи данных на персональный компьютер, модуль измерения температуры и давления, модуль управления двигателями, модуль управления скоростью нагрева пробы.
С помощью программного обеспечения осуществляется контроль равномерного перемешивания пробы с заданной скоростью, точного регулирования скорости нагрева пробы, подачи пламени в камеру в определенные моменты времени, регистрации момента вспышки нефтепродукта, коррекции полученного результата на барометрическое давление, а также передача полученных данных на персональный компьютер. Класс защиты ПО по МИ 32862010 - «А».
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом и на лицевую панель измерительного блока методом струйной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в документе 100270996.014-00.00.00 ПС «Регистратор температуры вспышки нефтепродуктов в закрытом тигле автоматический «Вспышка - АЗТ».Паспорт.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к регистраторам температуры вспышки нефтепродуктов в закрытом тигле автоматическим «Вспышка -АЗТ»1.ТУ BY 100270996.014- 2012.
Поверка
Поверка осуществляется по документу МРБ МП 2240-2012 «Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ».Основные средства поверки:
-термометры ТН1-1, ТН1-2 по ГОСТ 400-80;
-контрольные пробы нефтепродуктов с погрешностью аттестации ± 0,5°С с температурой вспышки до 110°С и от 110°С до 260°С или стандартные образцы температуры вспышки из ГСО (4088-4092);
-секундомер;
-барометр с погрешностью измерения не более 0,1 кПа
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46, тел. +7 495 437-55-77, факс.+7 495 437-56-66, e.mail:office@vniims.ruПринцип действия регистраторов, заключается в нагреве пробы нефтепродукта в закрытом тигле с установленной скоростью до вспышки паров нефтепродукта или растительных масел над его поверхностью и фиксации температуры вспышки.
Регистратор состоит из размещенных внутри корпуса блоков нагрева и управления. Буквенно -цифровой индикатор и клавиатура размещены на передней панели. Регистратор производит автоматическую установку скоростей нагрева и начала поджига, в зависимости от выбранного режима работы. Оббьем пробы и конструкция нагревателя обеспечивают равномерный нагрев пробы до вспышки паров над его поверхностью.
Регистратор осуществляет работу в автоматическом режиме. Существует так же возможность работы в полуавтоматическом режиме с участием оператора.

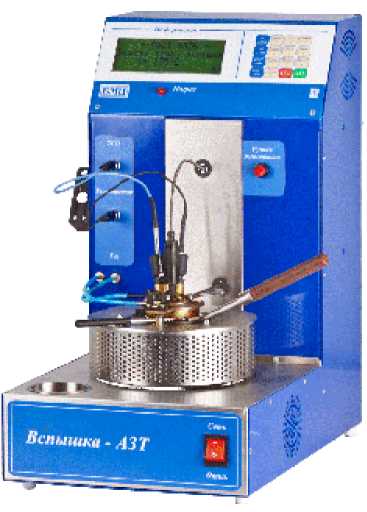

Фотография общего вида

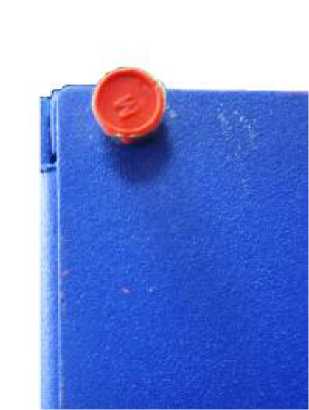

Фотография мест пломбировки.
|
Наименование |
Количество |
|
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические «Вспышка - АЗТ» |
1 |
|
Тигель |
1 |
|
Крышка камеры |
1 |
|
Датчик измерения температуры |
1 |
|
Датчик фиксации температуры вспышки |
1 |
|
Охладитель |
1 |
|
Паспорт |
1 |
|
Методика поверки МРБ МП.2240-2012 |
1 |
Диапазон определяемых температур............от 30 до 300 °С;
Пределы допускаемой абсолютной погрешности определения температуры вспышки для метода А и В по ГОСТ Р ЕН ИСО 2719-08 определяют по формуле:
|х-м|<К /^2,
где x - результат испытания, °С ;
м - аттестованное значение стандартного образца
или значение аттестованной смеси, °С
R - воспроизводимость метода, °С
Для режима, согласно ГОСТ 6356-75, для проб с температурой вспышки
-до 104 °С включительно..........................................................±2 °С;
-свыше 104 °С.........................................................................±5 °С;
для режима, согласно ГОСТ 9287-59.................................................±5 °С.
Сходимость результатов измерений должна быть не более:
для метода А по ГОСТ Р ЕН ИСО 2719-08 согласно таблице 1.
|
Таблица 1. Сходимость результатов для |
режима А | |
|
Наименование продукта |
Диапазон температур вспышки, °С |
Сходимость , °С |
|
Краски и лаки |
- |
1,5 |
|
Дистилляты и неотработанные смазочные масла |
40 - 250 |
0,029X* |
|
* X - среднее арифметическое значение результатов двух измерений | ||
для метода В по ГОСТ Р ЕН ИСО 2719-08 согласно таблице 2.
Таблица 2. Сходимость результатов для режима В.
|
Наименование продукта |
Диапазон температур вспышки, °С |
Сходимость , °С |
|
Нефтяные топлива и жидкий битум |
40 - 110 |
2,0 |
|
Отработанные смазочные масла |
170 - 210 |
5,0 |
|
Жидкости, образующие поверхностную пленку в условиях испытания, жидкости со взвешанными твердыми частицами, мазеобразные продукты |
- |
5,0 |
Сходимость результатов измерений, согласно ГОСТ 6356-75, для проб с температурой вспышки
для режима, согласно ГОСТ 9287-59
Воспроизводимость R результатов измерений должна быть не более:
для метода А по ГОСТ Р ЕН ИСО 2719-08 согласно таблице 3.
Таблица 3.
|
Наименование продукта |
Диапазон температур вспышки, °С |
Воспроизводимость ,°С |
|
Краски и лаки |
- |
- |
|
Дистилляты и неотработанные смазочные масла |
40 - 250 |
0,071X* |
|
* X - среднее арифметическое значение результатов двух измерений | ||
для метода B по ГОСТ Р ЕН ИСО 2719-08 согласно таблице 4.
Таблица 4.
|
Наименование продукта |
Диапазон температур вспышки, °С |
Воспроизводимость ,°С |
|
Нефтяные топлива и жидкий битум |
40 - 110 |
6 |
|
Отработанные смазочные масла |
170 - 210 |
16 |
|
Жидкости, образующие поверхностную пленку в условиях испытания, жидкости со взвешанными твердыми частицами, мазеобразные продукты |
- |
10 |
для режима, согласно ГОСТ 6356-75, не более, для проб с температурой вспышки
-
- до 104 °С включительно.........................................4 °С;
-
- свыше 104 °С.......................................................8 °С;
для режима, согласно ГОСТ 9287-59, не более..........................................±5 °С.
Скорость нагрева пробы:
для режима А ГОСТ Р ЕН ИСО 2719-08 .........................5 - 6 °С/мин
для режима В ГОСТ Р ЕН ИСО 2719-08 ........................1 - 2 °С/мин
для режима, согласно ГОСТ 6356-75..................................5 - 6 °С/мин
для режима, согласно ГОСТ 9287-59...............................1.6 -2.4 °С/мин
Потребляемая мощность, не более.......................600 Вт.
Масса, не более, 16 кг.
Габаритные размеры, не более, мм 400х300х465
Время установления рабочего режима , не более 5 мин.
Время непрерывной работы , не менее 8 ч.
Средний срок службы, не менее, 6 лет
