Номер по Госреестру СИ: 32559-12
32559-12 Анализаторы автоматические фракционного состава нефтепродуктов
(АФСА)
Назначение средства измерений:
Анализаторы автоматические фракционного состава нефтепродуктов «АФСА» предназначены для определения зависимости температуры кипения нефтепродуктов по ГОСТ 217799 от количества отогнанного продукта в лабораторных условиях.
Внешний вид.
Анализаторы автоматические фракционного состава нефтепродуктов
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 09.07.2017
Номер записи - 118545
ID в реестре СИ - 340945
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Нет данных, модификация АФСА-С, АФСА-2, АФСА, -,
Производитель
Изготовитель - ЗАО "Белорусский межвузовский центр" (БМЦ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «Поверки организации ООО «Константа» (по данным ФГИС «Аршин»)
Аналитика за 2021–2025 годы с динамикой, срезами по группам СИ, долями на рынке и сравнением с конкурентами.
Что внутри отчета
- Динамика поверок 2021–2025: общие, первичные и периодические поверки по годам с разбивкой по типам клиентов.
- Группы средств измерений: сводные таблицы по ключевым видам (твердомеры, микротвердомеры, толщиномеры и др.).
- Сравнение на рынке: доля ООО «Константа» на фоне других организаций и изменения во времени.
- Разведочный анализ: ТОП-типы СИ по объему поверок, количество владельцев СИ, извещения, тренды.
- Визуализация: графики/диаграммы и интерактивные таблицы (в PDF и Excel-выгрузке).
Содержание отчета
Общие сведения
- Количество типов средств измерений, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам.
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Твердомеры, микротвердомеры.
- Приборы для измерения блеска.
- Толщиномеры покрытий.
- Другие группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений.
- Число владельцев СИ по каждому типу.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доля рынка по годам, тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Ключевые цифры (пример по выбранным группам СИ, 2025)
| Показатель | Значение | Комментарий |
|---|---|---|
| Всего поверок | 11 645 | по выбранным группам СИ |
| Первичных поверок | 1 681 | доля «Константы»: 0% |
| Периодических поверок | 9 964 | доля «Константы»: 1,91% |
| Доля «Константы» (общая) | 1,63% | 190 из 11 645 поверок |
Примеры объектов учета (2025)
- Твердомеры шариковые, № 1239-59 — 145 поверок.
- Твердомеры (ТК-2), № 1245-59 — 215 поверок.
- Приборы измерения геометрических параметров многофункциональные, № 18106-07 — 454 поверки.
Кому полезен отчет
- Руководителям и аналитикам — оценка позиций «Константы» и динамики работ.
- Партнерам/конкурентам — бенчмаркинг по ключевым группам СИ.
- Экспертам-метрологам — структура рынка поверок и тренды.
- Заказчикам/инвесторам — подтвержденная активность на рынке измерений.
Форматы и наполнение
- PDF-отчет с графиками, таблицами и комментариями.
- Excel-приложение с детальными выгрузками для самостоятельного анализа.
- Методологическая записка с описанием источников и логики обработки данных.
Источник данных — ФГИС «Аршин». Все показатели рассчитаны по выгрузкам за 2021–2025 гг.; в отчете указана дата актуальности и фильтры/группы СИ, по которым строились сводные таблицы и графики.
Статистика
Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 27
Кол-во средств измерений - 15
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 625 дн.
Приказы РСТ, где упоминается данный тип СИ
№1244 от 2016.09.01 Об утверждении типов средств измерений
№3433 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стекло" (ТК 041)
Наличие аналогов СИ: Анализаторы автоматические фракционного состава нефтепродуктов (АФСА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Белорусский межвузовский центр" (БМЦ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19256-03 01.08.2015 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19256-16 25.04.2021 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
23837-02 01.12.2007 |
Устройства термостатирующие измерительные, Термостат-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-02 01.12.2007 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-08 01.07.2013 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
25757-03 01.11.2008 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25757-10 01.08.2015 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32559-06 01.10.2011 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
32559-12 09.07.2017 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
32559-16 26.11.2021 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
46290-10 01.08.2015 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46290-16 04.03.2019 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-13 06.06.2018 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-13 10.09.2018 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
58520-14 25.09.2019 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-19 29.03.2023 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-19 23.06.2022 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58520-19 27.09.2023 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Анализаторы автоматические фракционного состава нефтепродуктов (АФСА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы автоматические фракционного состава нефтепродуктов (АФСА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11442 | 7624 |
|
ФБУ Иркутский ЦСМ Иркутская область |
5078 | 7624 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
8927 | 7624 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5050 | 7624 |
Программное обеспечение
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
АФСА-2 |
АФСА-2 |
3.13.0.0 |
- |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
-
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках измеренийМетодика измерений описана в руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам автоматическим фракционного состава нефтепродуктов «АФСА»Технические условия ТУ РБ 14789681.002-98, Республика Беларусь
Поверка
Поверкаосуществляется по документу МП.МН 393-98 «Анализатор автоматический фракционного состава нефтепродуктов «АФСА»».
Основные средства поверки: магазин сопротивлений МСР-60, кл. 0,02; мерные колбы емкостью (10, 25, 50, 100) см3, кл. 2 (ГОСТ 1770-74); секундомерСД-СОС-пр-100, диапазон измерений от 0 до 30 мин, кл. 2; датчик температуры ТСП-Н поверяется по ГОСТ 8.461-2009.
Изготовитель
ЗАО «БМЦ»220007, Республика Беларусь, г. Минск, пр. Независимости, 4-154
Тел.375(17)226-55-54, 20-68-96;
Факс: 375(17) 226-55-52
Экспертиза проведена Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия анализаторов основан на измерении температуры кипения нефтепродукта и объема отогнанного вещества при задаваемых скоростях выпаривания и автоматическом поддержании температур охлаждающей бани и приемной камеры. Анализаторы состоят из корпуса, блока управления, узла нагрева, охлаждающего устройства, приемной камеры и ПЭВМ.
I
1

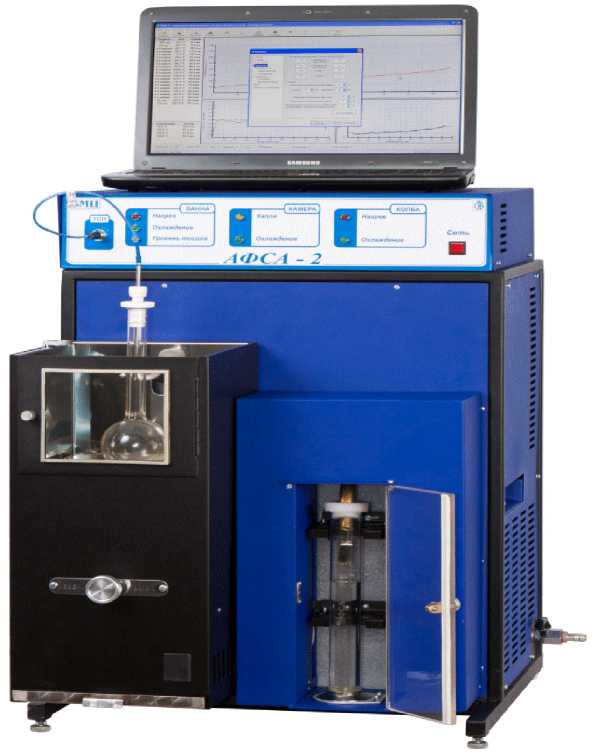

Рисунок 1 -Внешний вид анализатора «АФСА»
Диапазон температуры кипения нефтепродуктов при разгонке, оС - от 20 до 360 Пределы допускаемой абсолютной погрешности измерений температуры кипения в диапазоне температуры от 20 до 300 оС - ± 0,5.;
от 300 до 360 оС - ± 1,0.
Пределы допускаемой абсолютной погрешности измерений объема конденсата в диапазоне от 10 до 90 см3, см3 - ± 0,5.
Скорость разгонки нефтепродуктов, см3/мин , с погрешностью ± 0,5 см3/мин в диапазоне объема от 10 до 90 см3 - от 4 до 5.
Объем колбы для перегонки класса 2, см3, не менее - 125.
Объем мерного цилиндра класса 2, с ценой деления 1 см3, см3, не менее - 100. Напряжение питания переменного тока, В - от 207 до 253.
Потребляемая мощность анализатора, кВ А, не более - 2,5.
Масса анализатора, кг, не более - 60.
Габаритные размеры, мм, не более - 455х720х530.
Время установления рабочего режима, мин, не более - 60.
Время работы анализаторов, ч/сутки, не более - 8.
Климатические условия при эксплуатации:
-
- температура окружающего воздуха, оС, - от 10 до 35;
-
- относительная влажность, %, при температуре 25 оС - 80;
-
- атмосферное давление, кПа - от 84 до 106, 7.
Средняя наработка на отказ, ч, не менее - 10000
Средний срок службы, лет, не менее - 6
