Номер по Госреестру СИ: 46290-16
46290-16 Измерители предельной температуры фильтруемости нефтепродуктов автоматические
(ИТФ)
Назначение средства измерений:
Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ (далее по тексту - измерители) предназначены для определения предельной температуры фильтруемости на холодном фильтре дизельных и бытовых печных топлив в соответствии с ГОСТ 22254-92, ГОСТ EN 116-2013 в лабораторных условиях.

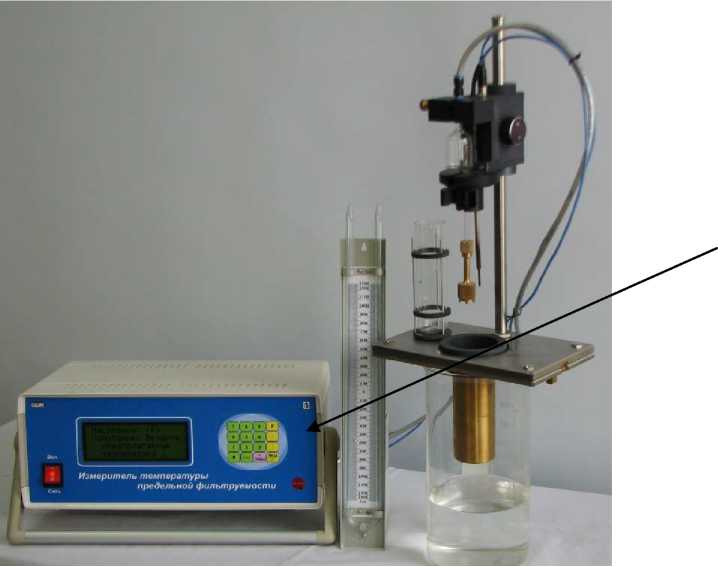

Внешний вид.
Измерители предельной температуры фильтруемости нефтепродуктов автоматические
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 04.03.2019
Номер записи - 134917
ID в реестре СИ - 357317
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ИТФ,
Производитель
Изготовитель - ЗАО "Белорусский межвузовский центр" (БМЦ)
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Статистика
Кол-во поверок - 117
Выдано извещений - 3
Кол-во периодических поверок - 94
Кол-во средств измерений - 27
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1868 от 2016.12.07 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители предельной температуры фильтруемости нефтепродуктов автоматические (ИТФ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Белорусский межвузовский центр" (БМЦ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19256-03 01.08.2015 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19256-16 25.04.2021 |
Регистраторы автоматические температуры вспышки нефтепродуктов, Вспышка-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
23837-02 01.12.2007 |
Устройства термостатирующие измерительные, Термостат-А ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-02 01.12.2007 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
23838-08 01.07.2013 |
Термостаты низкотемпературные, Криостат ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
25757-03 01.11.2008 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
25757-10 01.08.2015 |
Устройства термостатирующие измерительные, ПОС ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32559-06 01.10.2011 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
1 год | |
|
32559-12 09.07.2017 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
32559-16 26.11.2021 |
Анализаторы автоматические фракционного состава нефтепродуктов, АФСА ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
46290-10 01.08.2015 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
46290-16 04.03.2019 |
Измерители предельной температуры фильтруемости нефтепродуктов автоматические, ИТФ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-13 06.06.2018 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-13 10.09.2018 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
58520-14 25.09.2019 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54827-19 29.03.2023 |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов, АДНП ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
53679-19 23.06.2022 |
Регистраторы температуры вспышки нефтепродуктов в закрытом тигле автоматические, Вспышка-АЗТ ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58520-19 27.09.2023 |
Калориметры бомбовые изопериболические, БИК 100 ЗАО "Белорусский межвузовский центр" (БМЦ) (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители предельной температуры фильтруемости нефтепродуктов автоматические (ИТФ)
Стоимость поверки Измерители предельной температуры фильтруемости нефтепродуктов автоматические (ИТФ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
8200 | 8147 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6155 | 8147 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
10087 | 8147 |
Программное обеспечение
Измерители имеют только внутреннее метрологически значимое программное обеспечение (ПО), с помощью которого осуществляется:
- отображение на жидкокристаллическом индикаторе (ЖКИ) измеренных значений температуры, режимов работы и меню прибора;
- включение звуковой сигнализации при аварийных и других состояниях прибора;
- расчёт и отображение результата по окончании опыта;
- передача данных на персональный компьютер.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
V21 V2.05.13 |
|
Номер версии (идентификационный код) ПО |
V21 V2.05.13 |
|
Цифровой идентификатор ПО |
67DB20AC |
|
Примечание: () - и более поздние версии | |
Влияние ПО на метрологические характеристики датчиков учитывается в общих согласованных допусках.
ПО и измеренные данные в достаточной степени защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на паспорт типографским способом и на лицевую панель измерителя методом шелкографии.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям предельной температуры фильтруемости нефтепродуктов автоматическим ИТФ
ГОСТ 22254-92 Топливо дизельное. Метод определения предельной температуры фильтруемости на холодном фильтре
ГОСТ EN 116-2013 Топлива дизельные и печные бытовые. Метод определения предельной температуры фильтруемости
ТУ BY 100270996.011-2008 «Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Поверка
Поверкаосуществляется по документу МРБ.МП 1816-2008 «Измерители предельной температуры фильтруемости нефтепродуктов автоматические ИТФ. Методика поверки» с Изменением № 1, утвержденному РУП «БелГИМ» 08.07.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.10 (Регистрационный № 19736-11);
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.3 (Регистрационный № 33744-07)
- измеритель температуры эталонный ИТЭ, диапазон измерений температуры от минус 80 до плюс 420 °С, пределы допускаемой абсолютной погрешности измерений температуры ±0,03 °С (в диапазоне от минус 80 до плюс 0,01 °С), ±0,005 °С (в диапазоне св. плюс 0,01 до плюс 231,928 °С), ±0,01 °С (в диапазоне св. плюс 231,928 до плюс 419,527 °С);
- стандартный образец предельной температуры фильтруемости дизельных топлив на холодном фильтре с погрешностью аттестации в соответствии с паспортом стандартного образца утвержденного типа: ГСО ПТФ ДТ-1, ГСО ПТФ ДТ-2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус измерителя, а также в паспорт и (или) на свидетельство о поверке.
Изготовитель
Закрытое акционерное общество «БМЦ» (ЗАО «БМЦ»), Республика Беларусь Адрес: 220030, Республика Беларусь, г. Минск, пр. Независимости, 4-154 Тел./факс: 375 (17) 226-55-54, 20-68-96 / 375 (17) 226-55-52E-mail: bmc@bmc.by, www.bmc.by
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Метод определения предельной температуры фильтруемости дизельных и бытовых печных топлив на холодном фильтре заключается в постепенном охлаждении испытуемого топлива с интервалом в 1 °С и стекании его через проволочную фильтрационную сетку при вакууме 1961 Па в соответствии с ГОСТ 22254-92, ГОСТ EN 116-2013.
Измеритель состоит из измерительного блока и держателя пипетки, совмещенного с узлом фильтрации, двух оптических датчиков уровня и термометра. Измерительный блок включает в себя пневмораспределитель, вакуумный насос, буферную емкость (вакуумный ресивер), системы шумоподавления и фильтрации воздуха, блок обработки сигналов и блок питания. Интерфейсная часть представлена четырехстрочным символьным индикатором и шестнадцати кнопочной клавиатурой.
Измеритель выполняет следующие функции:
-
- измерение и индикацию текущей температуры нефтепродукта (с целью обнаружения предельной температуры фильтруемости);
-
- создание разрежения 1961,28 Па.
Фотография общего вида измерителей и место нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Измеритель предельной температуры фильтруемости нефтепродуктов автоматический ИТФ
Комплектность поставки приведена в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Измеритель предельной температуры фильтруемости нефтепродуктов автоматический ИТФ |
1 шт. |
|
Пипетка измерительная |
5 шт. |
|
Пробирка |
3 шт. |
|
Держатель пипетки с узлом фильтрации |
1 шт. |
|
Сетевой шнур |
1 шт. |
|
Паспорт |
1 экз. |
|
Упаковка |
1 шт. |
|
Методика поверки МРБ.МП 1816-2008 |
1 экз. |
|
Термостат низкотемпературный «Крио ИТФ» (по требованию Заказчика) |
1 шт. |
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры образца нефтепродукта, °С |
от -70 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры нефтепродукта, °C |
±1 |
|
Время установления рабочего режима, мин., не более |
10 |
|
Потребляемая мощность, В-А, не более |
150 |
|
Параметры электрического питания:
|
от 220 (+10/-15 %) (50±1) |
|
Рабочие условия эксплуатации:
|
от 15 до 25 80 от 84 до 106,7 |
|
Габаритные размеры измерителя, мм, не более |
380x250x150 |
|
Масса измерителя, кг, не более |
5 |
