Номер по Госреестру СИ: 75256-19
75256-19 Ротаметры
(VKM-R-82)
Назначение средства измерений:
Ротаметры «VKM-R-82» предназначены для измерений объемного расхода жидкости.

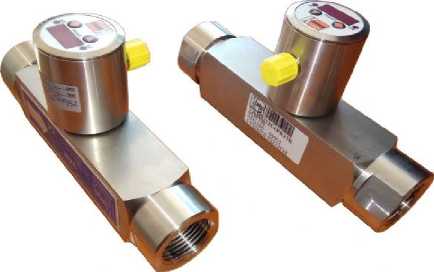

Внешний вид.
Ротаметры
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 172118
ID в реестре СИ - 667015
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "KOBOLD Messring GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1422 от 2019.06.18 Об утверждении типов средств измерений
№243 от 2023.02.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Ротаметры (VKM-R-82)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KOBOLD Messring GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51937-12 20.11.2022 |
Манометры показывающие, MAN-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53499-13 15.05.2018 |
Термометры манометрические, TND-R, TNF-R, TNS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53500-13 15.05.2018 |
Термометры биметаллические, TBI-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
55248-13 |
Термометр биметаллический, TBI-SRF101003R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60363-15 07.02.2025 |
Датчики давления, SEN Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60364-15 07.02.2025 |
Датчики давления, PAD-R, PAS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
75256-19 |
Ротаметры, VKM-R-82 Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Ротаметры (VKM-R-82)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Ротаметры (VKM-R-82)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение ротаметров «VKM-R-82» является встроенным. Программное обеспечение ротаметров «VKM-R-82» предназначено для обработки и отображения на индикаторе блока преобразования информации о текущем значении объемного расхода и для передачи измерительной информации посредством аналогового интерфейса (4-20 мА).
Метрологические характеристики ротаметров «VKM-R-82» нормированы с учетом влияния программного обеспечения.
Защита программного обеспечения ротаметров «VKM-R-82» от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется введением пароля доступа и конструкционными особенностями.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
С34N |
|
Номер версии (идентификационный номер) ПО |
SW08701 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к ротаметрам «VKM-R-82»
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 0872-1-2018 «Инструкция. ГСИ. Ротаметры
«VKM-R-82». Методика поверки», утвержденному ФГУП «ВНИИР» 18 декабря 2018.
Основные средства поверки:
- рабочий эталон единиц объемного расхода, объема жидкости в потоке 3-го разряда в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256 с диапазоном измерений объемного расхода жидкости соответствующим диапазону измерений объемного расхода ротаметра «VKM-R-82».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ротаметра «VKM-R-82».
Изготовитель
«KOBOLD Messring GmbH», Г ерманияАдрес: 65719 Hofheim/Taunus, Германия
Телефон: +49(0)6192-2990, факс: +49(0)6192-23398
Web-сайт: www.kobold.com
Заявитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, 50-летие Октября, д. 24
Телефон: (347) 228-44-36, факс: (347) 228-80-98'
E-mail: nefteavtomatika@nefteavtomatika.ru
Web-сайт: www.nefteavtomatika.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)Адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
E-mail: office@vniir.org
Web-сайт: web-сайт: www.vniir.org
Принцип действия ротаметров «VKM-R-82» основан на эффекте Холла. Измерение объемного расхода производится при изменении магнитного поля вследствие перемещения поплавка под воздействием потока жидкости, протекающего через ротаметр. Поток жидкости оказывает давление на поплавок с постоянными магнитами, который преодолевает усилие пружины и перемещается относительно корпуса ротаметра. Изменение магнитного поля регистрируется датчиками, размещенными в изолированной от измеряемой среды части и преобразуется блоком преобразования в значение объемного расхода жидкости.
Ротаметры «VKM-R-82» состоят из металлического корпуса, в проточной части которого размещены пружина и металлический цилиндрический поплавок с постоянными магнитами, и блока преобразования со встроенным индикатором.
Блок преобразования предназначен для обработки и отображения на индикаторе информации о текущем значении объемного расхода и для передачи измерительной информации посредством аналогового интерфейса (4-20 мА).
Общий вид ротаметров «VKM-R-82» представлен на рисунке 1.
Пломбировка от несанкционированного доступа ротаметров «VKM-R-82» не предусмотрена.
Рисунок 1 - Общий вид ротаметров «VKM-R-82»
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
01-НА |
02-НА |
06-НА |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,5 до 4,0 |
от 0,5 до 4,0 |
от 0,1 до 4,0 |
|
Поддиапазоны измерений объемного расхода |
от 0,5 до 1,0; |
от 0,5 до 1,0; |
от 0,1 до 0,5; |
|
жидкости, м3/ч |
от 1,0 до 4,0 |
от 1,0 до 4,0 |
от 0,5 до 4,0 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности, % |
± 5 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Жидкие углеводороды, сырые и очищенные нефтепродукты, другие жидкости неагрессивные к компонентам ротаметра |
|
Диапазон температуры измеряемой среды, °С |
от + 5 до + 100 |
|
Давление измеряемой среды, МПа, не более |
10 |
|
Параметры электрического питания - напряжение постоянного тока, В |
от 22 до 26 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Параметры выходного сигнала, мА - аналоговый |
от 4 до 20 |
|
Габаритные размеры, мм, не более
|
190 100 40 |
|
Масса, кг, не более |
1,7 |
|
Условия эксплуатации:
|
от 0 до + 50 95 (без конденсации влаги) от 84 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
10 20000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP 54 |
