Номер по Госреестру СИ: 55248-13
55248-13 Термометр биметаллический
(TBI-SRF101003R)
Назначение средства измерений:
Термометр биметаллический модели TBI-SRF101003R (далее по тексту -термометр) предназначен для измерений температуры в баке гидравлической жидкости на ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Термометр биметаллический
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте на термометр биметаллический модели TBI-SRF101003R.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термометру биметаллическому модели TBI-SRF101003R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 13190:2001. Термометры со шкалой.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Лист № 3 Всего листов 3 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта, находящегося на территории ТЭЦ-16 ОАО «Мосэнерго» (г. Москва).
Поверка
Поверкаосуществляется по документу МП 55248-13 «Термометр биметаллический модели TBI-SRF101003R. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» в июне 2013 г.
Основные средства поверки:
-
- термометр цифровой DTI-1000, диапазон измерений -50...+650 °С, пределы допускаемой абсолютной погрешности: ±(0,031.0,061) °С;
-
- термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004.0,01) °С.
Изготовитель
Фирма «KOBOLD Messring GmbH», ГерманияАдрес: Nordring 22-24 D-65719 Hofheim am Taunus
Тел.: +49 (0) 6192 299 0, Факс: +49 (0) 6192 233 98
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термометра основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометр относится к показывающему стрелочному прибору погружного типа и состоит из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке - термобаллона. Корпус и термобаллон термометра изготавливаются из нержавеющей стали.
Монтаж термометра на объекте измерений осуществляется с использованием дополнительной защитной гильзы, изготовленной из коррозионно-стойкой стали и предохраняющей термобаллон термометра от воздействия агрессивных сред.

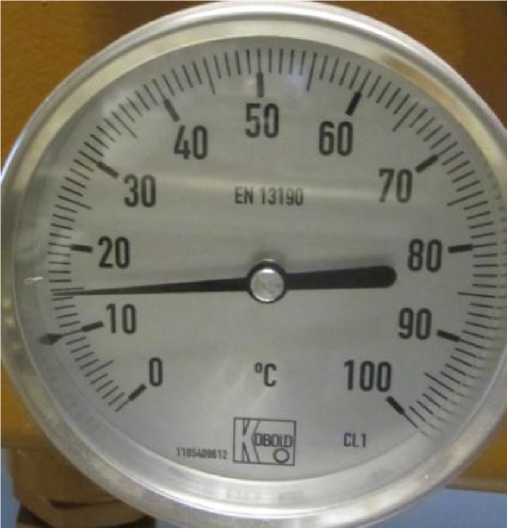

Фото общего вида термометра представлено на рисунке 1.
Рис.1.
Диапазон измеряемых температур, °С:
Диапазон показаний (шкалы), °С:......
Класс точности: ............................
...............................от плюс 10 до плюс 90
.......................................от 0 до плюс 100
..........................................................1
Пределы допускаемой приведенной погрешности, % (от шкалы): .......................±1
Габаритные размеры термометров, мм:
-
- диаметр корпуса:...................................
..........................................100
..............................................8 ...........................................150 ..............................................8
..................от минус 20 до плюс 60
.........................................до 95
-
- диаметр термобаллона:............................
-
- длина монтажной части термобаллона:........
Срок службы, лет, не менее:.........................
Рабочие условия эксплуатации:
-
- диапазон температур окружающей среды, °С:
-
- относительная влажность, %: .....................
