Номер по Госреестру СИ: 53499-13
53499-13 Термометры манометрические
(TND-R, TNF-R, TNS-R)
Назначение средства измерений:
Термометры манометрические серий TND-R, TNF-R, TNS-R (далее по тексту -термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу термобаллона или защитной гильзы термометров.
Внешний вид.
Термометры манометрические
Рисунок № 1
Внешний вид.
Термометры манометрические
Рисунок № 2
Внешний вид.
Термометры манометрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта на термометр (в правом верхнем углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термометры.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термометрам манометрическим серий TND-R, TNF-R, TNS-R
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний
Техническая документация фирмы «KOBOLD Messring GmbH», Германия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С;
-
- калибраторы температуры серий ATC-R, RTC-R с общим диапазоном воспроизводимых температур от минус 45 до плюс 700 °С, нестабильностью поддержания заданной температуры ±(0,005.0,03) °С, и погрешностью установления заданной температуры: ±(0,04.1,69) °С.
Изготовитель
фирма «KOBOLD Messring GmbH», ГерманияАдрес: Mahdentalstrasse, 44, 71065, Sindelfingen, Stuttgart, Германия Тел./факс: +49 (0) 7031-8677-0 / 7031-8677-40
Заявитель
ООО «КОБОЛД РУС»Адрес: 390035, г.Рязань, проезд Гоголя, д.3А Тел./факс: +7 (4912) 24-60-61 / 24-60-84
E-mail: marketing@kobold-rus.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.МоскваПринцип работы термометров основан на зависимости между температурой и давлением азота, находящегося в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической термосистемы и под действием давления происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термометры серий TND-R, TNF-R, TNS-R относятся, в зависимости от серии, модели и исполнения, к показывающим стрелочным приборам погружного типа или настенного исполнения, и состоят из круглого или прямоугольного (щитового исполнения) корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и манометрической термосистемы, заполненной азотом, с чувствительным элементом в защитной трубке - термобаллона. Корпус и термобаллон термометров изготавливаются из нержавеющей стали. Термометры изготавливаются с тыльным и радиальным креплением корпуса или с капилляром (TNF-R).
Термометры серий TND-R, TNF-R, TNS-R различаются по конструктивному исполнению и изготавливаются следующих моделей: TND-R-0D, TND-R-0E, TND-R-0F (TND-R); TNF-R-xD, TNF-R-xE, TNF-R-xF, TNF-R-xG, TNF-R-xI (TNF-R); TNS-R-xD, TNS-R-xE, TNS-R-xF, TNS-R-xG, TNS-R-xI (TNS-R), которые различаются по конструкции, по возможным диапазонам измерений и по способу присоединения к объекту измерений. Модели термометров имеют исполнения, различающиеся по диаметру корпуса, по способу крепления корпуса и термобаллона, по диапазону измерений, по длине термобаллона и по материалу защитной гильзы. Термометры серии TND-R изготовлены в соответствии с требованиями для работы с дизельными двигателями.
Фотографии общего вида термометров приведены на рисунках 1-3.

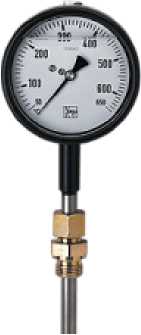

Рис.1 - TND-R

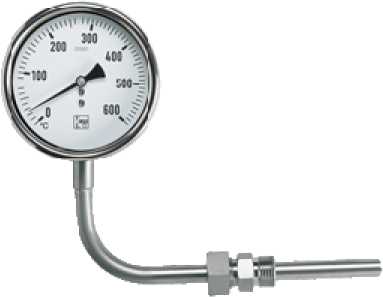

Рис.2 - TNF(TNS)-R

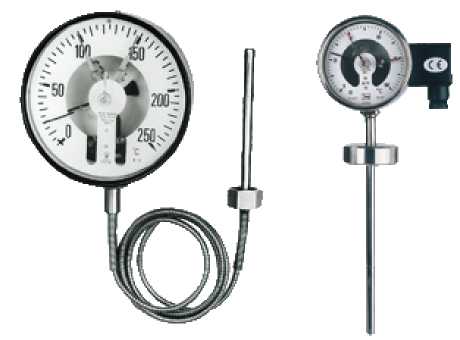

Рис.3 - TNS-R
Для достижения минимальной вибрации стрелки корпус термометров может быть заполнен силиконовой жидкостью или глицерином.
Термометры могут быть оснащены внешней корректировкой «нуля» и различными сигнализирующими устройствами.
Монтаж термометров погружного типа на объектах измерений осуществляется с помощью штуцеров или с использованием защитных гильз, предохраняющих термобаллон термометра от воздействия агрессивных сред.
Термометр - 1 шт. (серия, модель и исполнение в соответствии с заказом);
Паспорт (на русском языке) - 1 экз.;
По дополнительному заказу могут поставляться: защитная гильза, монтажные приспособления, различные сигнализирующие устройства.
Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности термометров серии TND-R представлены в таблице 1:
Таблица 1
Диапазон показаний, °С |
Диапазон измерений, °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности, °С | |
для класса точности 1 |
для класса точности 1,6 | |||
0...+600 |
+50...+550 |
10 |
±6 |
±8,8 |
0...+650 |
+50...+600 |
10 |
±6,5 |
±9,6 |
+50...+650 |
+100...+600 |
10 |
±6,5 |
±9,6 |
0...+700 |
+50...+650 |
10 |
±7 |
±10,4 |
0...+750 |
+50...+700 |
10 |
±7,5 |
±11,2 |
0...+800 |
+50...+750 |
20 |
±8,0 |
±12 |
Примечание к таблице 1:
-
1. Термометры класса точности 1 изготавливаются с диаметром корпуса 100 мм, а термометры класса точности 1,6 - соответственно с диаметрами 63 и 80 мм.
Лист № 3 Всего листов 5 Диапазон измерений, цена деления шкалы и пределы допускаемой абсолютной погрешности термометров серий TNF-R и TNS-R представлены в таблице 2:
Таблица 2
Диапазон показаний, °С |
Диапазон измерений, °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности (для класса точности 1), °С | |
для класса точности 1 |
для класса точности 1,6 | |||
-40...+40 |
-30...+30 |
0,5 |
± 0,8 |
± 1,3 |
-40...+60 |
-30...+50 |
0,5 |
± 1 |
± 1,6 |
-30...+50 |
-20...+40 |
0,5 |
± 0,8 |
± 1,3 |
-20...+40 |
-10...+30 |
0,5 |
1+ о |
± 1,0 |
-20...+60 |
-10...+50 |
0,5 |
± 0,8 |
± 1,3 |
0...+60 |
+10...+50 |
0,5 |
± 0,6 |
± 1,0 |
0...+80 |
+10...+70 |
0,5 |
± 0,8 |
± 1,3 |
0...+100 |
+10...+90 |
1 |
± 1 |
± 1,6 |
0...+120 |
+ 10...+110 |
1 |
± 1,2 |
± 1,9 |
0...+160 |
+20...+140 |
2 |
± 2 |
± 2,6 |
0...+200 |
+20...+180 |
2 |
± 2 |
± 3,2 |
0...+250 |
+30...+220 |
2 |
± 2,5 |
3,5 |
0...+300 |
+30...+270 |
5 |
± 3 |
± 4,3 |
0...+400 |
+50...+350 |
5 |
± 4 |
± 5,6 |
0...+500 |
+50...+450 |
5 |
± 5 |
± 7,2 |
0...+600 |
+100...+500 |
10 |
± 6 |
± 8,0 |
Примечания к таблице 2:
1. По отдельному заказу допускается изготовление термометров класса точности 1 или 1,6, с диапазонами измерений, отличающимися от приведенных в таблице, но находящихся в пределах диапазона показаний от минус 40 до плюс 600 °С
-
2. Термометры класса точности 1 изготавливаются с диаметром корпуса 100, 160 и 250 мм, а термометры класса точности 1,6 - соответственно с диаметрами 63 и 80 мм.
Диаметр корпуса, мм:
-
- для TND-R..........
-
- для TNF-R, TNS-R Диаметр термобаллона, мм:
-
- для TND-R..........
-
- для TNF-R, TNS-R
-
..........................................................63; 80; 100;
...............................................63; 80; 100; 160; 250
.....................................................................12;
...................................................... 8; 9; 10; 12; 16
Длина монтажной части термобаллона, мм:
-
- для TND-R..................................от 150 до 500 (и более, по спецзаказу);
-
- для TNF-R, TNS-R............................от 50 до 500 (и более, по спецзаказу)
Длина капилляра (для TNF-R), мм:.............................................от 1000 до 3000
Степень защиты от воздействия воды и пыли (в зависимости от модели и
исполнения термометров) по ГОСТ 14254-96 (МЭК 60529):....................................IP54, IP65
Средняя наработка до отказа, ч, не менее................................................ 65 000
Средний срок службы, лет, не менее:............................................................10
Рабочие условия эксплуатации:
-
- температура окружающей среды, °С: ........................от минус 40 до плюс 70
-
- относительная влажность при температуре плюс 35 °С, %, не более ............98.
