Сведения о средстве измерений: 60363-15 Датчики давления

Номер по Госреестру СИ: 60363-15
60363-15 Датчики давления
(SEN)

Назначение средства измерений:
. Датчики давления SEN предназначены для непрерывного измерения значений давления, а так же других функционально связанных с давлением физических величин путем преобразования этих значений в унифицированный аналоговый выходной сигнал постоянного тока.

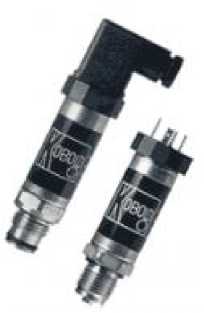

Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 1

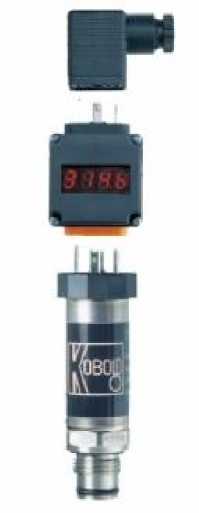

Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 2

Внешний вид.
Датчики давления
Рисунок № 2

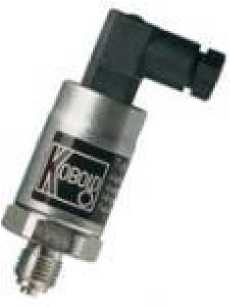

Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 3

Внешний вид.
Датчики давления
Рисунок № 3

Общие сведения

Дата публикации -
Срок свидетельства - 07.02.2025
Номер записи -
ID в реестре СИ - 373632
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, SEN-8601B065, SEN 96, SEN 86, SEN,

Производитель

Изготовитель - Фирма "KOBOLD Messring GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 8
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)

№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц

Наличие аналогов СИ: Датчики давления (SEN)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
60363-15 Датчики давления (SEN) Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	14753-16 Датчики давления (ДМ5007) ОАО «Манотомь» (РОССИЯ г. Томск)

Все средства измерений ОАО «Манотомь»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
51937-12 20.11.2022	Манометры показывающие, MAN-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ	2 года
53499-13 15.05.2018	Термометры манометрические, TND-R, TNF-R, TNS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ	3 года
53500-13 15.05.2018	Термометры биметаллические, TBI-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ	3 года
55248-13	Термометр биметаллический, TBI-SRF101003R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ	2 года
60363-15 07.02.2025	Датчики давления, SEN Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
60364-15 07.02.2025	Датчики давления, PAD-R, PAS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ МП	3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев
75256-19	Ротаметры, VKM-R-82 Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ МП	2 года
78046-20 22.04.2025	Расходомеры-ротаметры цельнометаллические, BGN-R, BGF-R, KDS-R, BGK-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ )	ОТ МП	4 года

RB_9 Реестр поверок ФГИС «АРШИН» в формате json

В целях оптимизации нагрузки на сервера ФГИС АРШИН мы решили внести свой посильный вклад в дело распространения цифровых метрологических сервисов и приняли решение выложить имеющиеся у нас данные о поверках средств измерений. Данные о поверках в формате json, используемом в ФГИС АРШИН, представлены в виде архивов дамп MySQL. БД содержат всего одну таблицу вида:

CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;

poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json

Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.

function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}

$arr =json_decode($homepage, true);

В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.

В разработке

Кто поверяет Датчики давления (ДМ5007)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Периодических поверок	Для юриков	Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	SEN 86	2	2	2	2
ФГУП "ВНИИМС" (RA.RU.311493)	РСТ	SEN 96	2	0	0	0
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ	SEN 86	7	7	7	7
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387)	РСТ	SEN	10	10	10	10
ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576)	РСТ		8	0	0	0
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232)	РСТ	SEN-8601B065	1	1	0	0
АО "АПАТИТ" (RA.RU.313334)		SEN 86	2	2	2	2
ООО «Метроконтроль» (RA.RU.314002)		Нет модификации	2	2	2	2

Стоимость поверки Датчики давления (ДМ5007)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Кузбасский ЦСМ Кемеровская область	2394	2824
ФБУ Магаданский ЦСМ Магаданская область	5143	2824
ФБУ Рязанский ЦСМ Рязанская область	1980	2824
ФБУ Томский ЦСМ Томская область	1778	2824

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.

Сведения о методиках измерений

Сведения о методиках (методах) измерений представлены в паспортах на приборы.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к датчикам давления .

1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».

2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».

Поверка

Поверка осуществляется по методике поверки МП 60363-15 «Датчики давления SEN. Методика поверки», утвержденной ФГУП ВНИИМС 26.09.2014 г.

Перечень основного оборудования, необходимого для поверки:

- Грузопоршневой манометр МП-2,5, 1 разряда

- Задатчики давления Воздух-1600 и Воздух-2,5

- Грузопоршневой манометр МП-600 1 разряда

- Вольтметр образцовый кл. точн. не ниже 0,01

- Магазин сопротивлений кл. точн. не ниже 0,01

Изготовитель

Kobold Messring GmbH, Германия
Werk 2 MahdentalstraBe 44
D-71065 Sindelfingen
Tel: +49 (0)7031-8677-0
Fax: +49 (0)7031-8677-40
info.de@kobold.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Принцип действия датчиков давления SEN основан на упругой деформации чувствительного элемента.

Под воздействием измеряемого давления происходит изменение электрического сопротивления тензорезистивного чувствительного элемента, которые усиливаются и преобразуются в нормированный выходной сигнал постоянного, пропорциональный давлению. Электронная схема закреплена внутри корпуса из нержавеющей стали.

Датчики давления SEN выпускаются в следующих модификациях: SEN 3297, SEN 86, SEN87, SEN 96, SEN 98, SEN99, SEN 3245, SEN 3248, SEN 3390, SEN 3376, SEN 3377, SEN 3344, SEN 3386, SEN 3391, SEN 3255, SEN 3256. Модификации отличаются друг от друга диапазонами измерений, а так же диапазонами рабочих температур, размерами, массой.

При использовании разделительных мембран DRM, капиллярной трубки или охлаждающих элементов MZB температура измеряемой среды может быть значительно выше температуры окружающего воздуха.

Внешний вид. Датчики давления (ДМ5007), http://oei-analitika.ru

Рис. 1. Общий вид датчиков давления SEN

В комплект поставки входит:

1. Датчик давления SEN
2. Паспорт;
3. Принадлежности по заказу.
4. Методика поверки

Таблица 1

Диапазон измерений абсолютного из-
быточного давления, бар (МПа)
SEN 3297	от 0 до 600 (от 0 до 60) в зависимости от настроек
SEN 86-87	от -1 до 600 (от -0,1 до 60)
SEN 96	от -1 до 600 (от -0,1 до 60)
SEN 98-99	от -1 до 600 (от -0,1 до 60)
SEN 3245/3248	от 0 до 25 (от 0 до 2,5)
SEN 3390	от 0 до 1000 (от 0 до 100) в зависимости от настроек
SEN 3376/3377	от 0 до 100 (от 0 до 10) в зависимости от настроек
SEN 3344/3386	от 0 до 600 (от 0 до 60) в зависимости от настроек
SEN 3391	от 0 до 600 (от 0 до 60) в зависимости от настроек
SEN 3255/3256	от 0 до 25 (от 0 до 2,5) в зависимости от настроек
Пределы допускаемой основной по-	±0,25 ±0,5
грешности, % от диапазона измере-	±1
ний	в зависимости от модификации
Информативный параметр аналогово-
го выходного сигнала, мА	от 4 до 20
Диапазон температур окружающего воздуха, °С
SEN 3297	от минус 30 до плюс 100
SEN 86-87	от минус 20 до плюс 85
SEN 96	от минус 25 до плюс 85
SEN 98-99	от минус 30 до плюс 100
SEN 3245/3248	от минус 30 до плюс 100
SEN 3390	от минус 20 до плюс 105
SEN 3376/3377	от минус 30 до плюс 100
SEN 3344/3386	от минус 30 до плюс 100
SEN 3391	от минус 20 до плюс 105
SEN 3255/3256	от минус 30 до плюс 100
Дополнительная погрешность от воз-	±0,25
действия изменения температуры из-	±0,5
меряемой среды, %/10°С от диапазо-	±1
на измерений	в зависимости от модификации
Масса, не более, г
SEN 3297	80
SEN 86-87	185
SEN 96	120
SEN 3390	200
SEN 3376/3377	180
SEN 98-99	185
SEN 3344/3386	185
SEN 3391	204
SEN 3255/3256	204
SEN 3245/3248	204

Габаритные размеры, дли-на^хдиаметрхдиаметр не более, мм
SEN 3297	47x61,8x29
SEN 86-87	57x42x147
SEN 96	57x42x147
SEN 3390	57x42x147
SEN 3376/3377	57x42x147
SEN 98-99	62x40x145
SEN 3344/3386	62x40x145
SEN 3391	62x40x145
SEN 3255/3256	62x40x145
SEN 3245/3248	48x125,5x27
