Номер по Госреестру СИ: 60364-15
60364-15 Датчики давления
(PAD-R, PAS-R)
Назначение средства измерений:
.
Датчики давления PAD-R, PAS-R предназначены для непрерывного измерения значений абсолютного давления, избыточного давления или разности давлений, а так же других функционально связанных с давлением физических величин путем преобразования этих значений в унифицированный аналоговый выходной сигнал постоянного тока или напряжения.
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 07.02.2025
Номер записи -
ID в реестре СИ - 373633
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PAS-R, PAD-R, PAS-R, PAD-R,
Производитель
Изготовитель - Фирма "KOBOLD Messring GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 10
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№401 от 2015.04.01 Об утверждении типов средств измерений (ГР 60259-15 - 60377-15)
№250 от 2020.02.07 О продлении срока действия свидетельств об утверждении типа средств измерений 47 позц
Наличие аналогов СИ: Датчики давления (PAD-R, PAS-R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
60364-15 Датчики давления (PAD-R, PAS-R) Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) | 79247-20 Датчики давленияФирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
Все средства измерений Фирма "KOBOLD Messring GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
51937-12 20.11.2022 |
Манометры показывающие, MAN-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53499-13 15.05.2018 |
Термометры манометрические, TND-R, TNF-R, TNS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
53500-13 15.05.2018 |
Термометры биметаллические, TBI-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
3 года |
|
55248-13 |
Термометр биметаллический, TBI-SRF101003R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60363-15 07.02.2025 |
Датчики давления, SEN Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60364-15 07.02.2025 |
Датчики давления, PAD-R, PAS-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
3 года; 4 года при корректировке нуля не реже 1 раза в 6 месяцев |
|
75256-19 |
Ротаметры, VKM-R-82 Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78046-20 22.04.2025 |
Расходомеры-ротаметры цельнометаллические, BGN-R, BGF-R, KDS-R, BGK-R Фирма "KOBOLD Messring GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Датчики давления ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПО "ЦМА" (RA.RU.310497) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 12 | 2 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "Кама-Автоматика" (RA.RU.311427) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТАНЕКО" (RA.RU.311611) | 9 | 9 | 0 | 9 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики давления ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2394 | 3105 |
|
ФБУ Магаданский ЦСМ Магаданская область |
5143 | 3105 |
|
ФБУ Томский ЦСМ Томская область |
1778 | 3105 |
Программное обеспечение
На датчиках давления PAD-R, PAS-R установлено программное обеспечение, идентификационные данные которого приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PAD/PAS |
PAD/PAS |
V6.8 |
C1032 |
CRC 16/32 |
При работе датчиков давления PAD-R, PAS-R пользователь не имеет возможности
влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики калибратора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
представлены в паспортах на приборы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления PAD-R, PAS-R.
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Поверка
Поверкаосуществляется по методике поверки МП 60364-15 «Датчики давления PAD-R, PAS-R. Методика поверки», утвержденной ФГУП ВНИИМС 18.07.2014 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, 1 разряда
- Задатчики давления Воздух-1600 и Воздух-2,5
- Грузопоршневой манометр МП-600 1 разряда
- Вольтметр образцовый кл. точн. не ниже 0,01
- Магазин сопротивлений кл. точн. не ниже 0,01
Изготовитель
Kobold Messring GmbH, Германия
Werk 2 MahdentalstraBe 44
D-71065 Sindelfingen
Tel: +49 (0)7031-8677-0
Fax: +49 (0)7031-8677-40
info.de@kobold.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46; тел./факс: (495)437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru
Принцип действия датчиков давления PAD-R, PAS-R основан на преобразовании первичным преобразователем измеряемого давления или разности давлений в электрический сигнал низкого уровня с последующим преобразованием его в унифицированный выходной сигнал тока или цифрово й сигнал HART.
При использовании разделительных мембран DRM; капиллярной трубки или охлаждающих элементов MZB температура измеряемой среды может быть значительно выше температуры окружающего воздуха.
Датчики давления PAD-R предназначены для измерений разности давлений, а датчики давления PAS-R - для измерений абсолютного и избыточного давления.
Датчики давления PAD-R, PAS-R могут выпускаться во взрывозащищённом исполнении. На приборы оформлен сертификат взрывозащиты № POCC DE.ME92.B02767

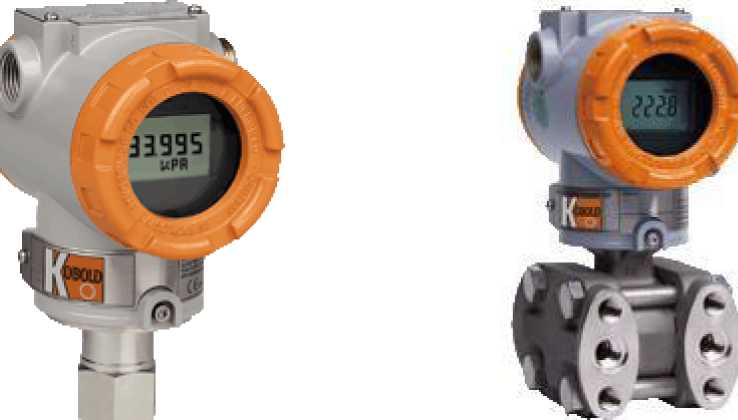

Рис 1. Общий вид датчиков давления PAS-R Рис 2. Общий вид датчиков давления PAD-R
