Номер по Госреестру СИ: 75074-19
75074-19 Нефелометры
(VSx-UMB)
Назначение средства измерений:
Нефелометры VSx-UMB предназначены для автоматических измерений метеорологической оптической дальности (далее - МОД).
Внешний вид.
Нефелометры
Рисунок № 1
Внешний вид.
Нефелометры
Рисунок № 2
Общие сведения
Дата публикации - 04.07.2019
Срок свидетельства - 24.05.2024
Номер записи - 171907
ID в реестре СИ - 615491
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VSx-UMB, VS2k-UMB, VS20k-UMB,
Производитель
Изготовитель - Фирма OTT HydroMet Fellbach GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 144
Выдано извещений - 9
Кол-во периодических поверок - 103
Кол-во средств измерений - 79
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№100 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1152 от 2019.05.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Нефелометры (VSx-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма OTT HydroMet Fellbach GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60696-15 13.08.2024 |
Станции погодные автоматические, WS-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61993-15 30.10.2025 |
Измерители температуры грунта, 8160.TF Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72251-18 24.08.2024 |
Датчики высоты снежного покрова, SHM30/31 Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
75074-19 24.05.2024 |
Нефелометры, VSx-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76377-19 18.10.2024 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31Pro-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Кто поверяет Нефелометры (VSx-UMB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 15 | 7 | 7 | 8 | 0 | 15 | 7 | 8 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 126 | 34 | 92 | 9 | 126 | 34 | 92 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Нефелометры (VSx-UMB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Нефелометры VSx-UMB имеют программное обеспечение (далее - ПО) «VSx-UMB», которое состоит из двух модулей: встроенного ПО измерительного контроллера VS2k_VS20k-UMB_Vxx.mot и автономного ПО Config Tool_NET.exe (опционально, поставляется по заказу).
Встроенное ПО VS2k_VS20k-UMB_Vxx.mot обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление нефелометром VSx-UMB.
Автономное ПО Config Tool_NET.exe обеспечивает отображение и архивирование результатов измерений, проверку состояния и настройку нефелометра. ПО «VSx-UMB» является полностью метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
VS2k VS20k-UMB Vxx.mot |
Config Tool NET.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже V20 |
не ниже 2.5.0.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским методом и на корпус нефелометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нефелометрам VSx-UMBПриказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация OTT HydroMet Fellbach GmbH, Германия
Изготовитель
Фирма OTT HydroMet Fellbach GmbH, ГерманияАдрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон +49 711/51822-0
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия нефелометров VSx-UMB основан на измерении интенсивности рассеянного в атмосфере излучения. Интенсивность рассеянного излучения обратно пропорциональна МОД.
Нефелометры VSx-UMB выпускаются в следующих модификациях: VS2k-UMB и VS20k-UMB. Модификации отличаются диапазоном измерений МОД.
Конструктивно нефелометры VSx-UMB построены по блочному принципу. В нефелометрах VSx-UMB излучатель и приемник закреплены напротив друг друга так, чтобы их оптические оси были направлены под углом 45 градусов к горизонтальной плоскости. Нефелометры VSx-UMB крепятся на мачте с помощью кронштейна.
Нефелометры VSx-UMB состоят из: излучателя, приемника и измерительного контроллера.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна.
Приемник представляет собой фотодиод с усилителем, оптическим фильтром, A/D конвертером, стабилизатором интенсивности фотодиода, контроллером, схемой контроля и компенсации загрязненности окна.
В излучателе и приемнике линзы защищены от осадков козырьками. Козырьки оборудованы встроенным обогревом. Интенсивность рассеянного излучения измеряется и преобразуется в данные МОД встроенным программным обеспечением с помощью запатентованного алгоритма OTT HydroMet Fellbach GmbH. Далее данные передаются на обслуживающий терминал (персональный компьютер) или в линию связи.
Измерительный контроллер состоит из коммуникационной платы, вспомогательного оборудования. Измерительный контроллер имеет встроенное программное обеспечение «VS2k_VS20k-UMB_Vxx.mot», управляющее работой нефелометров VSx-UMB.
Нефелометры VSx-UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией имеется последовательный интерфейс RS-485.
Общий вид нефелометров VSx-UMB представлен на рисунке 1.

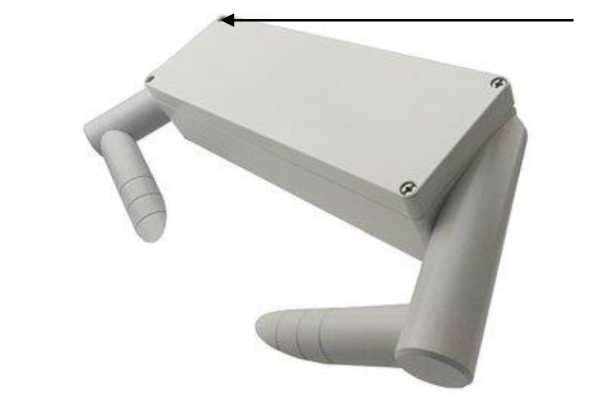

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
