Номер по Госреестру СИ: 76377-19
76377-19 Преобразователи метеорологических параметров дорожного покрытия
(IRS31Pro-UMB)
Назначение средства измерений:
Преобразователи метеорологических параметров дорожного покрытия IRS31Pro-UMB (далее - преобразователи IRS31Pro-UMB) предназначены для измерений температуры поверхности дорожного полотна, температуры точки замерзания жидкой смеси на поверхности дорожного полотна (далее - температуры точки замерзания), толщины слоя водяной пленки на поверхности дорожного полотна.
Внешний вид.
Преобразователи метеорологических параметров дорожного покрытия
Рисунок № 1
Внешний вид.
Преобразователи метеорологических параметров дорожного покрытия
Рисунок № 2
Общие сведения
Дата публикации - 16.12.2019
Срок свидетельства - 18.10.2024
Номер записи - 173976
ID в реестре СИ - 891910
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма OTT HydroMet Fellbach GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок - 21
Выдано извещений - 9
Кол-во периодических поверок - 21
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№100 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№2491 от 2019.10.18 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи метеорологических параметров дорожного покрытия (IRS31Pro-UMB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма OTT HydroMet Fellbach GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60696-15 13.08.2024 |
Станции погодные автоматические, WS-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61993-15 30.10.2025 |
Измерители температуры грунта, 8160.TF Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72251-18 24.08.2024 |
Датчики высоты снежного покрова, SHM30/31 Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
75074-19 24.05.2024 |
Нефелометры, VSx-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76377-19 18.10.2024 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31Pro-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Преобразователи метеорологических параметров дорожного покрытия (IRS31Pro-UMB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ОБЬ-ИРТЫШСКОЕ УГМС" (1427) | 21 | 0 | 21 | 9 | 21 | 0 | 21 |
Стоимость поверки Преобразователи метеорологических параметров дорожного покрытия (IRS31Pro-UMB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение преобразователей IRS31Pro-UMB (ПО «IRS31Pro») является встроенным. ПО «UMB-reader» обеспечивает управление работой преобразователей IRS31Pro-UMB, а также сбор, обработку и передачу результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UMB-reader.hex |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.2 |
Лист № 3
Всего листов 4Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям метеорологических параметров дорожного покрытия IRS31Pro-UMBТехническая документация фирмы изготовителя
Изготовитель
Фирма OTT HydroMet Fellbach GmbH, ГерманияАдрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон +49 711/51822-0
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно -исследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Принцип действия преобразователей IRS31Pro-UMB основан:
-
- при измерении температуры поверхности дорожного полотна - на зависимости электрического сопротивления чувствительного элемента от температуры дорожного полотна и грунта;
-
- при измерении температуры точки замерзания - на определении концентрации различных солей на поверхности дорожного полотна и последующем преобразовании измеренных данных в температуру точки замерзания жидкой смеси на поверхности дорожного полотна по алгоритму изготовителя;
-
- при измерении толщины слоя водяной пленки (далее - слоя воды) - на зависимости интенсивности отраженного инфракрасного излучения от толщины слоя водяной пленки на поверхности дорожного полотна.
Конструктивно преобразователи IRS31Pro-UMB представляют собой компактный модуль, в корпусе которого размещены преобразователь концентрации солей, излучатель и приемник инфракрасного излучения, термометр сопротивления и микропроцессор.
В процессе измерений преобразователями IRS31Pro-UMB фиксируются электрические сигналы, поступающие от чувствительных элементов. Далее микропроцессор по алгоритмам изготовителя рассчитывает температуру поверхности дорожного полотна, температуру точки замерзания жидкой смеси на поверхности дорожного полотна и толщину слоя водяной пленки на поверхности дорожного полотна.
Преобразователи IRS31Pro-UMB работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией используется последовательный интерфейс RS-485. Общий вид преобразователей IRS3 1Pro-UMB приведен на рисунке 1.
Схема пломбирования преобразователей IRS31Pro-UMB от несанкционированного доступа представлена на рисунке 2.
2
3

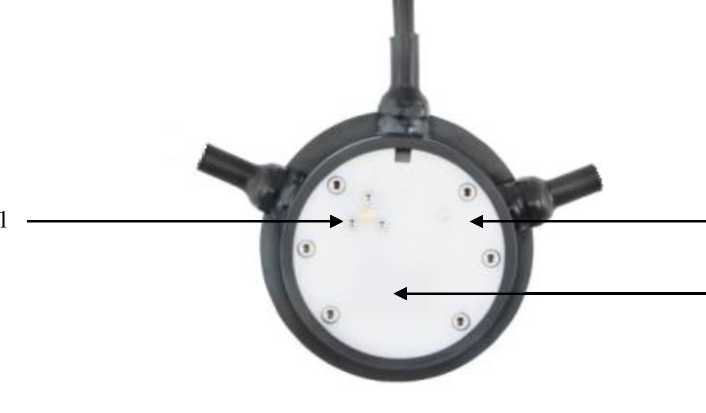

Рисунок 1 - Общий вид преобразователей IRS31Pro-UMB 1 - преобразователь концентрации солей, 2 - термометр сопротивления, 3 - излучатель и приемник инфракрасного излучения
пломбы

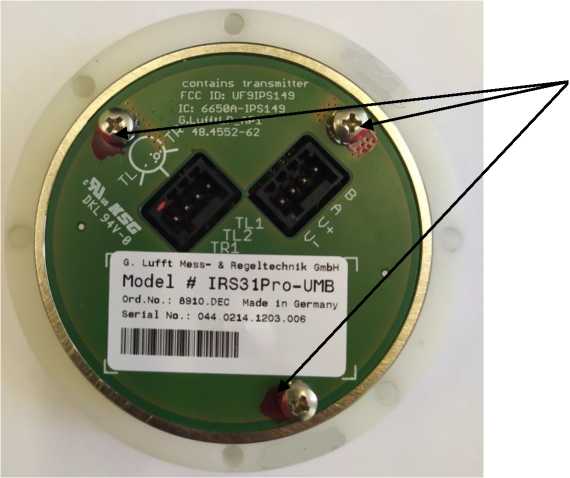

Рисунок 2 - Схема пломбирования преобразователей IRS31Pro-UMB
