Номер по Госреестру СИ: 72251-18
72251-18 Датчики высоты снежного покрова
(SHM30/31)
Назначение средства измерений:
Датчики высоты снежного покрова SHM30/31 (далее - датчики SHM30/31) предназначены для автоматических измерений высоты снежного покрова.
Внешний вид.
Датчики высоты снежного покрова
Рисунок № 1
Внешний вид.
Датчики высоты снежного покрова
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 24.08.2024
Номер записи -
ID в реестре СИ - 397754
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SHM31, SHM30, SHM 30,
Производитель
Изготовитель - Фирма OTT HydroMet Fellbach GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№100 от 2022.01.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
№1809 от 2018.08.24 Об утверждении типов средств измерений
Наличие аналогов СИ: Датчики высоты снежного покрова (SHM30/31)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма OTT HydroMet Fellbach GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
60696-15 13.08.2024 |
Станции погодные автоматические, WS-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61993-15 30.10.2025 |
Измерители температуры грунта, 8160.TF Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
72251-18 24.08.2024 |
Датчики высоты снежного покрова, SHM30/31 Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
75074-19 24.05.2024 |
Нефелометры, VSx-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76377-19 18.10.2024 |
Преобразователи метеорологических параметров дорожного покрытия, IRS31Pro-UMB Фирма OTT HydroMet Fellbach GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Кто поверяет Датчики высоты снежного покрова (SHM30/31)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ЦЕНТРАЛЬНОЕ УГМС" (RA.RU.311680) | 10 | 0 | 9 | 0 | 10 | 0 | 9 |
Стоимость поверки Датчики высоты снежного покрова (SHM30/31)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФГБУ ЦЕНТРАЛЬНОЕ УГМС Москва |
5473 | 5473 |
Программное обеспечение
Датчики имеют встроенное программное обеспечение «FW_SHM31» (далее по тексту - ПО «FW_SHM31»). Встроенное ПО «FW_SHM31» представляет собой микропрограмму, которая обеспечивает сбор, обработку и передачу результатов измерений, управление работой датчиков.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 — Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«FW_SHM31» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.4 |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на корпус датчика и типографским способом на руководство по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам высоты снежного покрова SHM30/31Техническая документация изготовителя
Изготовитель
Фирма OTT HydroMet Fellbach GmbH, ГерманияАдрес: 70736 Fellbach, Germany, Gutenbergstr. 20
Телефон +49 711/51822-0
Факс: +49 711/51822-41
Web-сайт: www.lufft.com
E-mail: met-info@otthydromet.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия датчиков SHM30/31 основан на определении разности фаз излучаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель (снежный покров). Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз сигналов, но основании которого вычисляется высота снежного покрова.
Конструктивно датчики SHM30/31 представляют собой единый модуль, закрытый защитным кожухом, в корпусе которого расположены: излучатель (лазер) и приемник инфракрасного диапазона, микропроцессор, блок обработки сигнала, элементы автоматики, нагревательные элементы. На нижней части корпуса располагается кронштейн для установки датчиков на опору.
В процессе измерений датчиками SHM30/31 фиксируются и анализируются следующие параметры: разность фаз, уровень (интенсивность) сигнала, значение смещения сигнала (определяется при установке датчика SHM30/31 при отсутствии снежного покрова) на основании которых микропроцессор датчиков SHM30/31 по алгоритмам фирмы изготовителя рассчитывает высоту снежного покрова.
Корпус датчиков изготовлен из анодированного алюминия, защитный кожух из стали. Для работы в неблагоприятных климатических условиях (при повышенной влажности воздуха, низких температурах воздуха) датчики оборудованы системой обогрева корпуса, для этого в датчике расположены нагревательные элементы. Работа системы обогрева может быть сконфигурирована с помощью программного обеспечения.
Датчики выпускаются в двух модификациях: SHM30 и SHM31. Модификации отличаются пределами допускаемой абсолютной погрешности измерений.
Датчики SHM30/31 работают непрерывно, сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией датчики SHM30/31 имеют последовательные интерфейсы RS-485, RS-232.
Общий вид датчиков SHM30/31 представлен на рисунке 1.
Схема пломбирования датчиков SHM30/31 от несанкционированного доступа представлена на рисунке 2.

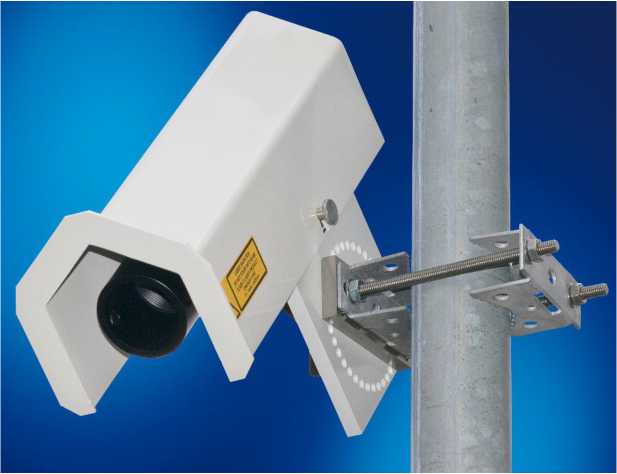

Рисунок 1 — Общий вид датчика высоты снежного покрова SHM30/31

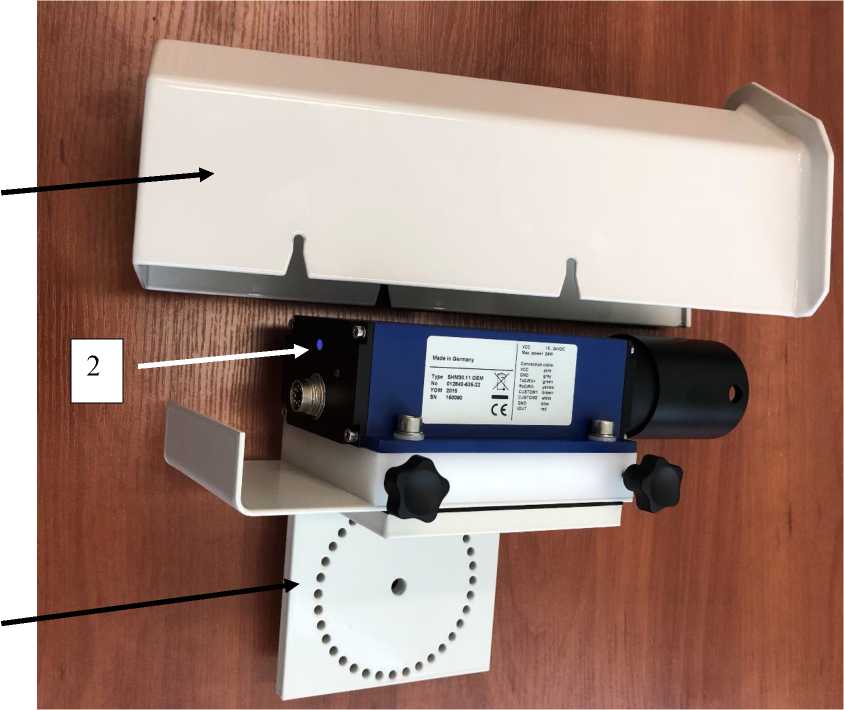

Рисунок 2 — Схема пломбирования датчика:
1 - защитный кожух;
2 - пломбы на корпусе датчика;
3 - кронштейн
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений высоты снежного покрова, м |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений высоты снежного покрова: -для модификации SHM30, мм -для модификации SHM31, мм |
±5 ±(5+0,0005’h)* |
|
* h - измеренное значение высоты снежного покрова, мм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Электрическое питание от источника постоянного тока: -напряжение, В |
от 12 до 24 | ||
|
Максимальная потребляемая мощность, В •А |
18 | ||
|
Интерфейсы связи |
RS-232, RS-485, SDI-12 | ||
|
Средняя наработка на отказ, ч |
30000 | ||
|
Средний срок службы, лет |
15 | ||
|
Габаритные размеры, мм, не более |
длина |
ширина |
высота |
|
303 |
130 |
234 | |
|
Масса, кг, не более |
2,35 | ||
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +50 от 0 до 100 от 600 до 1100 |
