Номер по Госреестру СИ: 74747-19
74747-19 Датчики уровня
(LLT-RS)
Назначение средства измерений:
Датчики уровня LLT-RS предназначены для контактного измерения уровня, раздела сред двух жидкостей.
Внешний вид.
Датчики уровня
Рисунок № 1
Внешний вид.
Датчики уровня
Рисунок № 2
Внешний вид.
Датчики уровня
Рисунок № 3

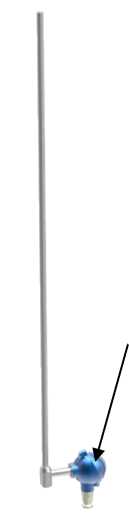

Внешний вид.
Датчики уровня
Рисунок № 4
Внешний вид.
Датчики уровня
Рисунок № 5
Внешний вид.
Датчики уровня
Рисунок № 6
Программное обеспечение
Внутреннее ПО реализует функции аналого-цифрового преобразования сопротивления измерительной цепи (потенциометрический сигнал) в значение уровня, а также вывод данных через цифровой интерфейс, в том числе на показывающее устройство ЭБ.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RV-PRS/XX. 6.07 |
Номер версии (идентификационный номер) ПО |
не ниже 6.07 |
Цифровой идентификатор ПО |
0xB017 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на информационную табличку на корпусе датчика уровня LLT-RS методом фотохимического травления или лазерной гравировкой, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам уровня LLT-RS
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»
ТУ 4214-002-93067824-2013 «Датчики уровня LLT. Технические условия»
Поверка
Поверкаосуществляется по документу МП 208-089-2018 «ГСИ. Датчики уровня LLT-RS. Методика поверки», утверждённому ФГУП «ВНИИМС » 19.10.2018 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений не менее диапазона поверяемого датчика уровня;
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12);
- рабочий эталон 1-го и 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным диапазону поверяемого датчика уровня;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт датчика уровня и/или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»)
ИНН 1650136480
Адрес: 423800, Татарстан, г. Набережные Челны, ул. Техническая, д. 37 Юридический адрес: 423822, Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1 Телефон/факс: +7 (8552) 910-911
Web-сайт: www.rivalcom.ru / www.ривалком.рф
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков уровня LLT-RS основан на взаимодействии резистивногерконовой цепи с постоянным магнитом в поплавке, движущемся вдоль чувствительного элемента. Магнитное поле поплавка переключает герконы и цепь работает по схеме трехпроводного потенциометра. На выходе датчика уровня получается потенциометрический или резистивный сигнал, который преобразуется электронным блоком в значение уровня.
Датчики уровня LLT-RS состоят из следующих функциональных блоков:
-
- чувствительного элемента (ЧЭ), который представляет собой жесткий или гибкий волновод;
-
- поплавка с магнитом;
-
- электронного блока (ЭБ), выполняющего функцию аналого-цифрового преобразования значения сопротивления измерительной цепи (потенциометрический сигнал) в значение уровня и обеспечивающего работу датчика уровня по различным протоколам связи (опционально). ЭБ может иметь показывающее устройство (ПУ) в виде LCD или LED экрана.
Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый сигнал от 4 до 20 мА) и цифровом виде по протоколам HART/UART с поддержкой протокола ModBus или по протоколам Profibus PA/DP, Foundation Fieldbus, в зависимости от используемого вторичного преобразователя.
Датчики уровня LLT-RS могут быть установлены в выносную уровнемерную камеру или на поплавковый магнитный указатель уровня. В случае установки на поплавковый магнитный указатель уровня поплавком датчика уровня служит поплавок указателя уровня.
Датчики уровня LLT-RS имеют три модификации идентифицируемыми числами 5, 10 и 15, которые соответствуют номинальным значениям пределов допускаемой основной абсолютной погрешности измерений уровня. Каждая из модификаций может быть выполнена как различные комбинации ЧЭ и ЭБ в соответствии с заказом.
Общий вид датчиков уровня LLT-RS представлен на рисунке 1.
Пломбирование датчиков уровня LLT-RS не предусмотрено.
д)
б
д)
в)
д)
а)
г)
Датчик уровня LLT-RS-T-TG1/2-S-5-L800/500/14-HT-BA-TRH-F5T51/15/A/40-N-N
Позиция: 18/3LT1 [
пр
I 4...20 мА
® HART
Г П Г ТС N RU fl-RU.MM006.B.00706 Ш [ [J L ТС N RU fl-RU.MM006.B.00705 -Ср
Серийный №: 6190-1-1Т
Траб.: -40..+250 °C
Изготовлено: 9.2018
ООО "РивалКом"
ТУ4214-002-93067824-2013
ЬНр:/Ллплм.ривалком.рф
д)
Рисунок 1 - Общий вид датчиков уровня LLT-RS
а) жесткий волновод с ПУ
б) гибкий волновод с ПУ
в) жесткий волновод без ПУ
г) гибкий волновод без ПУ
д) информационная табличка
Таблица 4 -
Наименование |
Обозначение |
Количество |
Датчик уровня |
LLT-RS |
1 шт. |
Монтажный комплект* |
1 шт. | |
Руководство по эксплуатации |
1 экз.** | |
Методика поверки |
МП 208-089-2018 |
1 экз. |
Паспорт |
1экз. | |
* - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр РЭ в один адрес отгрузки |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||||
с жёстким ЧЭ |
с гибким ЧЭ | |||||
Диапазон длин (Ьчэ), изготавливаемых ЧЭ, мм* |
150- 6600 |
150 - 10100 | ||||
Нижняя Lн и верхняя Lb зона нечувствительности, мм, не менее |
50 | |||||
Диапазон измерений уровня (М), мм* |
U - ^н+Lb)** | |||||
Шаг герконовой цепи, мм |
4,5 |
9 |
13 |
4,5 |
9 |
13 |
Пределы допускаемой основной абсолютной погрешности измерений уровня, мм |
±5 |
±10 |
±15 |
±5 |
±10 |
±15 |
Пределы допускаемой дополнительной относительной погрешности преобразования значения уровня в резистивный выходной сигнал, % |
±1 | |||||
Пределы допускаемой дополнительной относительной погрешности преобразования значения уровня в резистивный выходной сигнал при изменении температуры окружающей среды от нормальных условий измерений на каждые 10 °С, % |
±0,1 | |||||
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,2 | |||||
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал при изменении температуры окружающей среды от (20 ± 5) °С на каждые 10 °С, % |
±0,01 | |||||
Нормальные условия измерений
|
от +15 до +25 от 30 до 80 от 84 до 106,7 | |||||
*- в соответствии с заказом **- Lчэ, L-н, Lb - длина ЧЭ, нижней и верхней зоны нечувствительности соответственно *** - в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона выходного токового сигнала (от 4 до 20 мА) |
Таблица 3 - Технические характеристики
Наименование характеристики |
Значение |
Масса датчика уровня, кг, не более |
80 |
Степень защиты от внешних воздействий* |
IP54, IP65, IP68, IP69 по ГОСТ 14254-2015 |
Тип показывающего устройства |
LCD / LED |
Напряжение питания постоянного тока, В |
от 12,0 до 36,0 |
Потребляемая мощность, Вт, не более |
3,0 |
Параметры выходных аналоговых сигналов:
|
от 4 до 20 100 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Выходной цифровой сигнал |
HART/UART с поддержкой протокола ModBus или по протоколам Profibus PA/DP, Foundation Fieldbus |
Плотность измеряемой среды, кг/м3, не менее |
330 |
Условия эксплуатации:
|
от -60 до +85** до 95 от 84 до 106,7 |
Давление измеряемой среды, МПа, не более |
42 |
Температура измеряемой среды, °С |
от -196 до +250 |
Габаритные размеры электронного блока, мм, не более
|
125 150 150 |
Маркировка взрывозащиты:
|
0Ex ia IIC T6...T1 Ga 1Ex d IIC T6...T1 Gb |
Средний срок службы, лет, не менее |
12 |
*- в соответствии с заказом **- LCD-дисплей функционирует при температуре от минус 20 до плюс 85 °С окружающей среды. При минус 20 °С исчезает индикация на дисплее, дисплей востанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. |
