Номер по Госреестру СИ: 74748-19
74748-19 Датчики уровня
(LLT-MS)
Назначение средства измерений:
Датчики уровня LLT-MS предназначены для контактного измерения уровня жидкости и уровня раздела сред двух жидкостей.
Внешний вид.
Датчики уровня

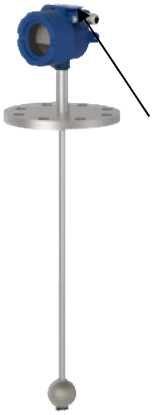

Рисунок № 1
Внешний вид.
Датчики уровня

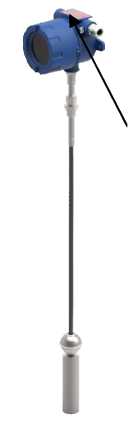

Рисунок № 2
Внешний вид.
Датчики уровня

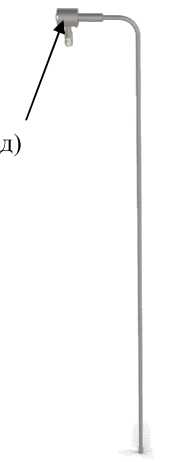

Рисунок № 3
Внешний вид.
Датчики уровня

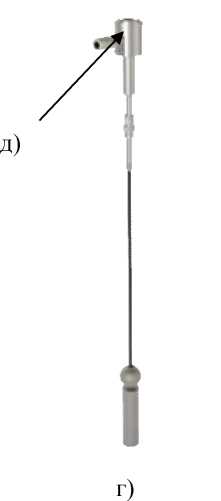

Рисунок № 4
Внешний вид.
Датчики уровня
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 17.04.2024
Номер записи -
ID в реестре СИ - 582823
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LLT-MS-B-N-S-L1505/M1205/10-HT-FV-N-Ex-HC, LLT-MS-B-N-S-L1500/M1200/10-HT-FV-N-Exd-HC, LLT-MS-B-N-S-L1400/M1100/10-NT-DA-N-Exd-HC, LLT-MS-B-N-S-L1300/M1000/10-HHT-FV-N-Ex-HC, LLT-MS-B-N-S-L1300/M1000/10-HHT-DA-N-Ex-HC, LLT-MS-B-N-S-L1250/M950/10-NT-FV-N-Exd-HC, LLT-MS-B-N-S-L1250/M900/10-NT-FV-N-Exd-HC, LLT-MS-B-N-S-L1200/M900/12-NT-DA-N-Exd-HC, LLT-MS-B-N-S-L1200/M800/10-HT-DA-N-Exd-HC, LLT-MS-B-N-S-L1150/M850/10-NT-FV-N-Ex-HC, LLT-MS-B-N-S-L1150/M850/10-HT-FV-N-Exd-НС, LLT-MS-B-N-S-L1120/M820/10-NT-FV-N-Ex-HC, LLT-MS-B-N-S-L1100/M900/12-NT-DA-N-Ex-HC, LLT-MS-B-N-S-L1100/M800/10-NT-FV-N-Ex-HC, LLT-MS-B-N-S-L1100/M700/10-NT-DA-N-Ex-HC, LLT-MS-B-N-S-L1000/M700/10-NT-FV-N-Ex-HC, LLT-MS-B-N-S-L1000/M700/10-HT-DA-N-Ex-N, LLT-MS-B-N-L-L1800/M1500/10-NT-EA-N-Exd-N, LLT-MS,
Производитель
Изготовитель - ООО "РивалКом"
Страна - РОССИЯ
Населенный пункт - г.Набережные Челны
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит сводную информацию из более чем 40 официальных баз данных по организациям, осуществляющим деятельность в области стандартизации, метрологии, аккредитации. Выборка организаций осуществлялась по общероссийскому классификатору видов экономической деятельности (ОКВЭД) по таким кодам видов деятельности как:
- 26.5 Производство контрольно-измерительных и навигационных приборов и аппаратов; производство часов
- 26.51 Производство инструментов и приборов для измерения, тестирования и навигации
- 26.51.8 Производство частей приборов и инструментов для навигации, управления, измерения, контроля, испытаний и прочих целей
- 26.51.7 Производство приборов и аппаратуры для автоматического регулирования или управления
- 71.12.62 Деятельность в области метрологии
- 71.12.64 Государственный контроль (надзор) за соблюдением требований технических регламентов
- 71.12.6 Деятельность в области технического регулирования, стандартизации, метрологии, аккредитации, каталогизации продукции
- 26.51.4 Производство приборов и аппаратуры для измерения электрических величин или ионизирующих излучений
- 26.52 Производство часов
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Название компании (сокращенное); ОГРН, ИНН, ОКВЭД, рег. дата; Юр. адрес; ФИО руководителя; Количество сотрудников; Сайты; Email; Телефон; Выручка, прибыль, руб.
Статистика
Кол-во поверок - 1372
Выдано извещений - 0
Кол-во периодических поверок - 21
Кол-во средств измерений - 298
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№833 от 2019.04.17 Об утверждении типов средств измерений
№2825 от 2023.12.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№488 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Датчики уровня (LLT-MS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "РивалКом"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
56339-14 24.01.2019 |
Уровнемеры, LLT-RS ООО "РивалКом" (РОССИЯ г.Набережные Челны) |
ОТ МП |
2 года |
|
56340-14 24.01.2019 |
Уровнемеры, LLT-MS ООО "РивалКом" (РОССИЯ г.Набережные Челны) |
ОТ МП |
2 года |
|
56341-14 24.01.2019 |
Уровнемеры, LLT-RR ООО "РивалКом" (РОССИЯ г.Набережные Челны) |
ОТ |
2 года |
|
74748-19 17.04.2024 |
Датчики уровня, LLT-MS ООО "РивалКом" (РОССИЯ г.Набережные Челны) |
ОТ МП |
4 года |
|
74747-19 17.04.2024 |
Датчики уровня, LLT-RS ООО "РивалКом" (РОССИЯ г.Набережные Челны) |
ОТ МП |
4 года |
Кто поверяет Датчики уровня (LLT-MS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 1275 | 227 | 1275 | 0 | 0 | 1275 | 1275 | 0 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 29 | 10 | 0 | 0 | 10 | 10 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПО "ЦМА" (RA.RU.310497) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ООО "ПМ" (RA.RU.312573) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Датчики уровня (LLT-MS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
9600 | 9600 |
Программное обеспечение
Встроенное программное обеспечение (ПО) датчиков уровня LLT-MS реализует функции расчёта расстояния до поверхности среды, уровня, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных через цифровой интерфейс в том числе, на показывающее устройство ЭБ.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RV-MS/H4.7.9a |
|
Номер версии (идентификационный номер) ПО |
не ниже 47.9 |
|
Цифровой идентификатор ПО |
0xB017 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на информационную табличку на корпусе датчика уровня LLT-MS методом фотохимического травления или лазерной гравировкой, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам уровня LLT-MS
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости»
ТУ 4214-002-93067824-2013 «Датчики уровня LLT. Технические условия»
Поверка
Поверкаосуществляется по документу МП 208-088-2018 «ГСИ. Датчики уровня LLT-MS. Методика поверки», утверждённому ФГУП «ВНИИМС » 19.10.2018 г.
Основные средства поверки:
- рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений не менее диапазона поверяемого датчика уровня;
- калибратор процессов многофункциональный FLUKE-726 (регистрационный номер 52221-12);
- рабочий эталон 1-го и 2-го разряда по ГОСТ 8.477-82 с диапазоном измерений равным диапазону поверяемого датчика уровня;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт датчика уровня и/или на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «РивалКом» (ООО «РивалКом»)
ИНН 1650136480
Адрес: 423800, Татарстан, г. Набережные Челны, ул. Техническая, д. 37 Юридический адрес: 423822, Татарстан, г. Набережные Челны, ул. Ивана Утробина, д. 1/1 Телефон/факс: +7 (8552) 910-911
Web-сайт: www.rivalcom.ru / www.ривалком.рф
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков уровня LLT-MS основан на магнитострикционном эффекте. Электронным блоком подаётся импульс, создающий перпендикулярное магнитное поле по всей длине волновода. Начинается отсчёт времени. В месте нахождения поплавка с постоянным магнитом возникает импульс упругой деформации, который отражается в сторону электронного блока. На конце волновода находится пьезокерамический преобразователь, преобразующий механические колебания отраженного импульса в электрический сигнал. В момент регистрации отраженного импульса отсчёт времени заканчивается. Измеренный интервал времени пропорционален расстоянию до поплавка. Уровень продукта определяется как разность значения высоты установки датчика уровня и измеренного расстояния до поплавка.
Датчики уровня LLT-MS состоят из следующих функциональных блоков:
-
- чувствительного элемента (ЧЭ), который представляет собой жесткий или гибкий волновод;
-
- поплавка с магнитом;
-
- электронного блока (ЭБ), выполняющего формирование импульсов, измерение интервала времени и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень. ЭБ может иметь показывающее устройство (ПУ) в виде LCD или LED экрана.
Измеренные данные передаются в систему верхнего уровня в аналоговом (токовый сигнал от 4 до 20 мА) и цифровом виде (протокол HART/UART с поддержкой ModBus).
Датчики уровня LLT-MS могут быть установлены в выносную датчик уровняную камеру или на поплавковый магнитный указатель уровня. В последнем случае работа осуществляется от поплавка указателя уровня.
Датчики уровня LLT-MS имеют две модификации НС и N, которые отличаются значениями пределов допускаемой основной погрешности измерений уровня и методом ее нормирования. Каждая из модификаций может быть выполнена как различные комбинации ЧЭ и ЭБ в соответствии с заказом.
Общий вид датчиков уровня LLT-MS представлен на рисунке 1.
Пломбирование датчиков уровня LLT-MS не предусмотрено.
д)
а)
д)
б)
в)
Датчик уровня
LLT-M5-T-FGl/2"-S-LlflM/M75&/S-NT-fV-MS43/15/A/lS-E»-HC
д)
UiS 30V: Р< S 1W; h S ZOOniA C
№ позиции:
Серийный номер: 5921-4-1-1
mr ото а л он о &.2018
ООО ’"РивалКам" ТУ42М-0D2-9306TB24-2013 hltpJ^ww. ри ыляом рф
Рисунок 1 - Общий вид датчиков уровня LLT-MS
а) жесткий волновод с ПУ
б) гибкий волновод с ПУ
в) жесткий волновод без ПУ
г) гибкий волновод без ПУ
д) информационная табличка
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Датчик уровня |
LLT-MS |
1 шт. |
|
Монтажный комплект* |
1 шт. | |
|
Руководство по эксплуатации |
1 экз.** | |
|
Методика поверки |
МП 208-088-2018 |
1 экз. |
|
Паспорт |
1экз. | |
|
* - поставляется в соответствии с заказом ** - допускается поставлять один экземпляр РЭ в один адрес отгрузки | ||
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение | |||
|
с жёстким ЧЭ |
с гибким ЧЭ | |||
|
/НС |
/N |
/НС |
/N | |
|
Диапазон длин (L-чэ), изготавливаемых ЧЭ в зависимости от модификации датчика уровня, мм* |
150 - 6600 |
600 - 6600 |
150 - 16100 |
600 - 20100 |
|
Нижняя Lh и верхняя Lb зона нечувствительности, мм, не менее |
50 | |||
|
Диапазон измерений расстояния (уровня) и уровня раздела двух сред (М), мм |
L - (Lh+Lb)** | |||
|
Пределы допускаемой основной абсолютной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ до 5 м включ., мм |
±3 |
- |
±5 |
- |
|
Пределы допускаемой основной относительной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ св. 5 м, % |
±0,06, но не менее ±3 мм |
- |
±0,1, но не менее ±5 мм |
- |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ до 5 м включ., вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, мм |
±3 |
- |
±5 |
- |
|
Пределы допускаемой дополнительной относительной погрешности измерений расстояния (уровня) и уровня раздела двух сред при длине ЧЭ св. 5 м, вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С, % |
±0,06 |
- |
±0,1 |
- |
|
Пределы допускаемой основной приведенной погрешности измерений расстояния (уровня) и уровня раздела двух сред от диапазона измерений, % |
- |
±0,2 |
- |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений расстояния (уровня) и уровня раздела двух сред от диапазона измерений вызванной изменением температуры окружающей среды от (20 ± 5) °С, на каждые 10 °С,% |
- |
±0,025 |
- |
±0,025 |
|
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,2 | |||
|
Пределы допускаемой дополнительной приведенной*** погрешности преобразования значения уровня в стандартный токовый выходной сигнал при изменении температуры окружающей среды от (20 ± 5) °С на каждые 10 °С, % |
±0,01 | |||
*- в соответствии с заказом
**- Lчэ, Lh, Lb - длина ЧЭ, нижней и верхней зоны нечувствительности соответственно ***- в качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона выходного токового сигнала (от 4 до 20 мА)
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Степень защиты от внешних воздействий* |
IP54, IP65, IP68, IP69 по ГОСТ 14254-2015 |
|
Тип показывающего устройства |
LCD / LED |
|
Напряжение питания постоянного тока, В |
от 12,0 до 36,0 |
|
Потребляемая мощность, Вт, не более |
3,0 |
|
Параметры выходного аналогового сигнала, мА |
от 4 до 20 |
|
Выходной цифровой сигнал |
HART/UART с поддержкой ModBus |
|
Плотность измеряемой среды, кг/м3, не менее |
330 |
|
Давление измеряемой среды, МПа, не более |
42 |
|
Температура измеряемой среды, °С |
от -60 до +450 |
|
Габаритные размеры электронного блока, мм, не более
|
125 150 150 |
|
Масса датчика уровня, кг, не более |
80 |
|
Условия эксплуатации:
|
от -60 до +85** до 95 от 84 до 106,7 |
|
Маркировка взрывозащиты:
|
0Ex ia IIC T6...T1 Ga 1Ex d IIC T6...T1 Gb |
|
Средний срок службы, лет, не менее |
12 |
|
*- в соответствии с заказом **- LCD-дисплей функционирует при температуре от минус 20 до плюс 85 °С окружающей среды. При минус 20 °С исчезает индикация на дисплее, дисплей востанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. | |
